SCAM4K系列相机不需要电脑即可直接用于体视显微镜或生物显微镜视频与图像的采集，也可用于组网成显微互动教学系统，方便教师授课与学生的学习。
SCAM4K系列相机的基本特性：
- Sony Exmor/Starvis背照式CMOS传感器
- 4K HDMI/WiFi/USB3.0多接口输出
- 4K/1080P HDMI输出自适应切换
- SD卡/USB闪存盘保存捕获图像或视频，并支持本地预览与回放
- 内嵌XCamView软件用于控制相机
- 强大的ISP功能，锐化和3D降噪效果显著，ROI白平衡更加精准
- ToupView/ToupLite软件，电脑端操作更便捷
- iOS/Android移动端应用，免费应用商店下载
| 物理接口与按键 | 功能描述 |
|---|---|
|
USB Mouse |
USB鼠标接口，用于内置XCamView软件的控制 |
|
USB2.0 |
连接U盘，实现图片和视频存储功能/连接5G WiFi适配器模块实现无线视频图像传输 |
|
U SB V i deo |
连接电脑USB3.0接口实现视频图像传输 |
|
HDMI |
符合HDMI1.4规范，用于4K/1080P视频图像输出，支持显示器的自动分辨率切换 |
|
SD |
符合SDIO3.0规范，用于捕获视频与图像的存贮 |
|
ON/OFF |
电源开关 |
|
LED |
LED状态指示灯 |
|
DC12V |
12V/1A电源插孔 |
| 视频 / 数据接口 | 功能描述 |
|
HDMI接口 |
支持HDMI1.4协议；30fps@4K 或30fps@1080P |
|
WIFI 接口 |
通过USB2.0接口连接5G WiFi适配器模块，支持无线AP和STA模式，实时传输1080P H264编码图像，捕获图片大小为8M(3840x2160) |
|
USB Video 接口 |
通过USB Video接口连接到电脑，实时传输H264/NV12/MJPEG编码图像 |
| 其他 | 视频图像录制捕获，图像处理以及相机控制功能描述 |
|
视频录制 |
视频格式：MP4封装H264/H265编码的8M(3840x2160)视频文件
存储帧率：30fps |
|
图像捕获 |
8M(3840x2160) JPEG或者TIFF格式，存储设备有SD卡或者U盘(SD卡优先) |
|
测量信息存储 |
捕获图像支持测量信息和图像内容分层存储和融合存储功能 |
|
ISP 功能 |
支持 曝光时间 / 增益调节 （自动/手动曝光）， 白平衡 （手动/自动/ROI白平衡）， 锐化， 3D 降噪，饱和度，对比度，亮度， G amma 以及 50HZ/60HZ 防闪烁 ， 彩转灰 等功能 |
|
图像辅助功能 |
放大 / 缩小 （最大10倍数码放大）， 镜像 / 翻转 ， 冻结 ， 十字线 ， 比较图像 （实时图像和存储介质中的图片比较功能，图像与图像对比）， 图片浏览 (Browser)， 录制视频回放 以及丰富的 图像测量 功能 |
|
内嵌RTC |
板上提供精确时间控制 |
|
将相机各参数恢复为出厂设置 |
将相机各参数恢复为出厂设置 |
|
多语言支持 |
英语/简体中文/繁体中文/韩语/泰语/法语/德语/日语/意大利语等多种语言 |
| WiFi / USB 3.0 Video输出情况下的软件功能与环境 | |
|
白平衡 |
经典自动、手动以及ROI白平衡 |
|
颜色技术 |
Ultra-Fine颜色引擎以及3D降噪和局部动态范围调整等技术 |
|
捕获/控制SDK |
标准接口API(Windows/Linux/Mac) |
|
记录机制 |
静态图像或视频 |
|
PC基本要求 |
CPU: Intel Core2 2.8GHz或更高 |
|
内存:4GB或更多 |
|
|
USB接口:USB2.0接口或更高 |
|
|
显示器: 19”或更大 |
|
|
CD-ROM |
|
| 相机工作环境 | |
|
工作温度 / 摄氏度 |
-10~ 50 |
|
贮存温度 / 摄氏度 |
-20~ 60 |
|
工作湿度 |
30~80%RH |
|
保存湿度 |
10~60%RH |
|
电源 |
DC 12V/1A 适配器 |
SCAM4K 用于体视显微镜或生物显微镜视频与图像的采集，也可用于组网成显微互动教学系统，方便授课与的学习。
应用实例

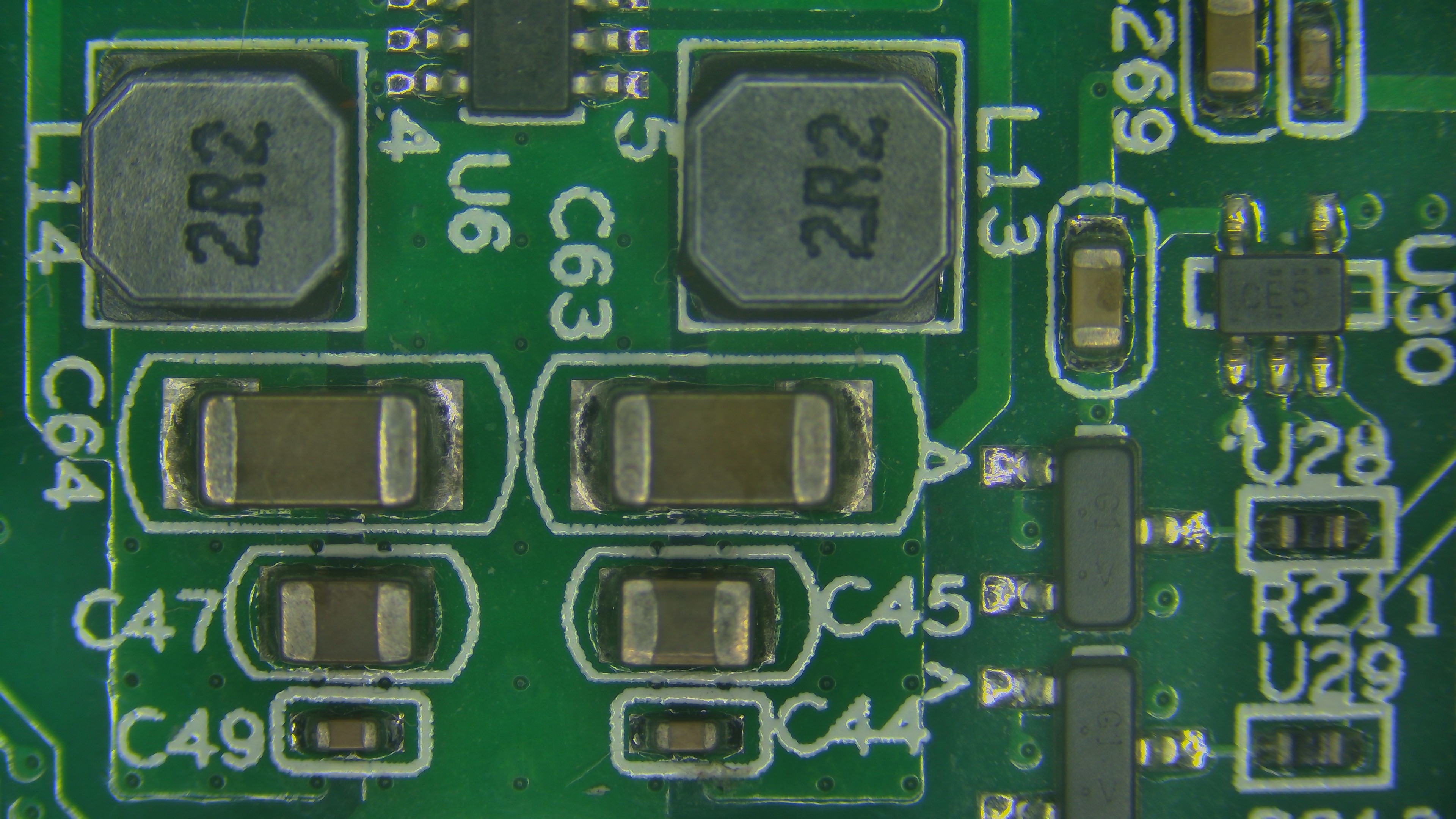

电路板
木贼孢子叶球纵切
人甲状腺切片-银染
玉米种子切片

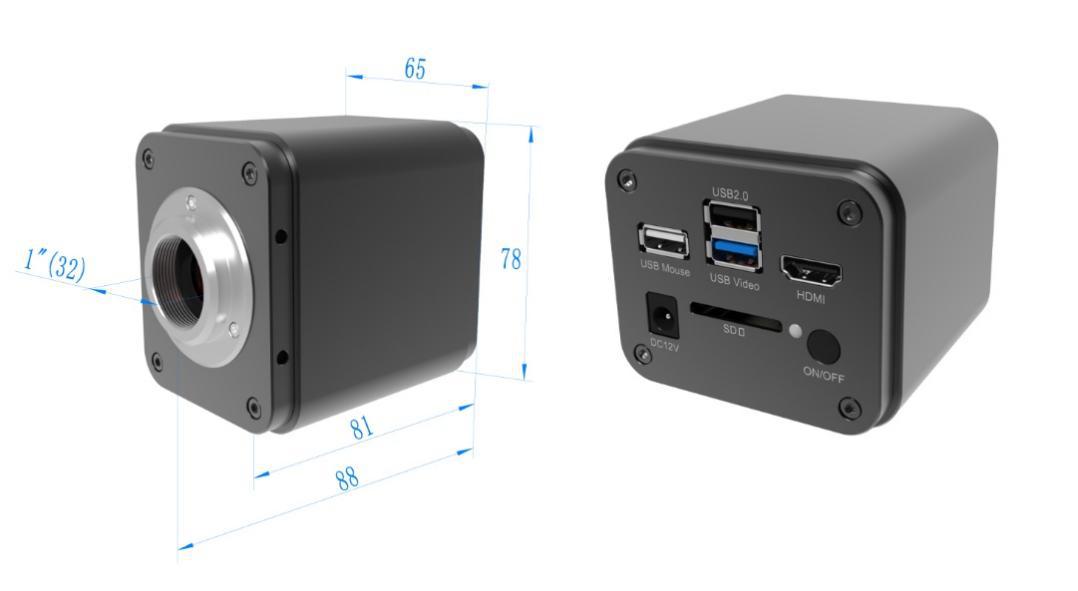

SCAM4K相机尺寸
| 标准装箱清单 | ||||
|---|---|---|---|---|
| A | 相机包装盒规格：L:25.5cm W:17.0cm H:9.0cm (1pcs, 1.57 公斤/每盒) | |||
| B | SCAM4K系列相机一台(两种不同的款式中的一种，请指定) | |||
| C |
电源适配器: 输入: AC 100~240V 50Hz/60Hz, 输出: DC 12V 1A
美标: 型号: POWER-U-12V1A(MSA-C1000IC12.0-12W-US): UL/CE/FCC 欧标: 型号: POWER-E-12V1A(MSA-C10001C12.0-12W-DE): UL/CE/FCCEMI 标准: FCC Part 15 Subpart B EMS 标准: EN61000-4-2,3,4,5,6 |
|||
| D | USB鼠标 | |||
| E | HDMI线 | |||
| F | USB3.0 A公A公镀金头数据线/2.0m | |||
| G | CD (驱动与应用程序，Ø12cm) | |||
| 可选附件 | ||||
| H | SD卡（16G 以上，速度Class 10） | |||
| I | 可调焦式目镜筒适配器 |
Dia.23.2mm目镜筒转C接口
(请根据你的相机与显微镜选择其中之一) |
108001/AMA037
108002/AMA050 108003/AMA075 |
|
| J | 固定式目镜筒适配器 |
Dia.23.2mm目镜筒转C接口
(请根据你的相机与显微镜选择其中之一) |
108005/FMA037
108006/FMA050 108007/FMA075 |
|
| 注意 ：对K和L选项, 请先确定你的相机型号(C接口，显微镜相机或望远镜相机), 图谱光电的工程师会根据你的应用帮助你选定合适的显微镜或望远镜适配器; | ||||
| K | 108015(Dia.23.2mm to 30.0mm环)/用于直径30mm目镜筒转接环 | |||
| L | 108016(Dia.23.2mm to 30.5mm环)/ 用于直径30.5mm目镜筒转接环 | |||
| M | 测微尺 |
106011/TS-M1(X=0.01mm/100Div.)；
106012/TS-M2(X,Y=0.01mm/100Div.); 106013/TS-M7(X=0.01mm/100Div., 0.10mm/100Div.) |
||
| N | U盘 | |||
| O | USB接口无线网卡适配器（WiFi模式下，需要USB WiFi适配器才能操作相机），不同的型号，外形会有所不同 | |||
SCAM4K8MPA
Sony IMX678(C)
1/1.8"(7.68x4.32)
2.0x2.0
1364mv with 1/30s
0.15mv with 1/30s
30@1920x1080(WiFi)
30@3840x2160(USB3.0)
1x1
0.045~1000
SCAM4K8MPB
Sony IMX585(C)
1/1.2"(11.14x6.26)
2.9x2.9
1028mv with 1/30s 0.13mv with 1/30s
30@3840x2160(HDMI)
30@1920x1080(WiFi)
30@3840x2160(USB3.0)
1x1
0.014~1000
