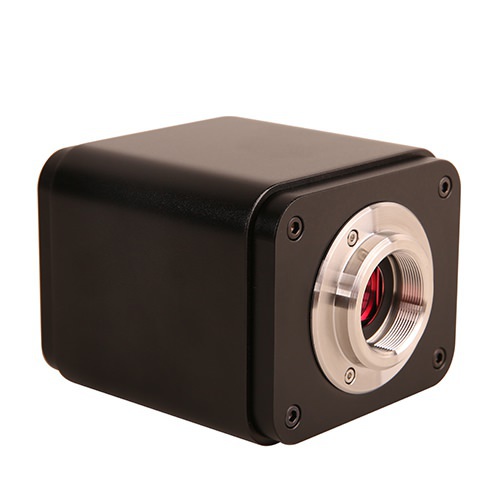

TXCAMLITE4K系列HDMI相机是HDMI/USB接口的多输出CMOS带触摸功能相机，其4K分辨率帧速率达到30帧。
TXCAMLITE4K 系列HDMI相机采用标准的C型安装接口，最大限度地兼容各种显微镜系统。当与HDMI显示器使用时，其内嵌XCamView软件通过触摸屏或鼠标实现相机控制功能。如果连接计算机USB接口则可以实时将视频传输到计算机进行图像捕获和视频录制。
硬件3D降噪，锐度与局域色调映制等算法的引入大大提升了TXCAMLITE4K系列相机图像与视频的质量。
所包含的Windows软件ToupView/ToupLite提供图像处理和测量功能，以及高级复合功能，如图像拼接和景深延拓。该软件具有在多个放大倍数下倍率校准功能，可实现不同倍率下尺寸的精确测量。对Mac和Linux系统，则可以使用精简版的软件，用于捕获视频、静态图像，完成简单的图像处理。
TXCAMLITE4K系列相机的基本特性：
- Sony Exmor背照式CMOS传感器
- 4K HDMI/USB多接口输出
- 4K/1080P自适应切换，4K帧速为30fps
- SD卡或者U盘保存捕获图像或视频
- 内嵌XCamView软件通过触摸屏或鼠标实现相机控制
- 触摸/鼠标控制模式可以相互切换
- 拥有强大的ISP以及其他相关的处理功能
- ToupView/ToupLite软件，电脑端操作更便捷

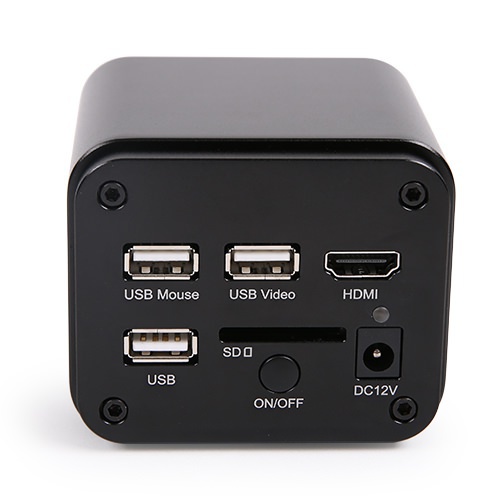

| 物理接口与按键 | 功能描述 |
|---|---|
| USB Mouse |
如果使用触摸功能，此接口不需要连接，直接触摸控制XCamView软件；如果界面切换为鼠标操作模式，可以连接USB鼠标接口，用于内置XCamView软件的控制; |
|
USB Video |
用USB线连接到电脑终端实现视频图像传输； |
|
HDMI |
符合HDMI1.4规范，用于4K/1080P视频图像输出，支持显示器的自动分辨率切换（4K/ 1080P切换）； |
|
USB |
触摸模式时，连接USB Type A口转Type C数据线到触摸屏，给触摸屏供电和发送数据；鼠标模式时，可以插U盘 |
|
DC12V |
1080P触摸屏时，连接12V/1A电源或12V/2A电源；4K触摸屏时，连接12V/2A电源； |
|
SD |
符合SDIO3.0规范，用于捕获视频与图像的存贮，SD卡与U盘同时存在时，优先使用SD卡; |
|
LED |
LED状态指示灯； |
|
ON/OFF |
电源开关； |
| 视频/数据接口 | 功能描述 |
|
HDMI接口 |
支持HDM1.4协议;.30fps@4K或者30fps@1080P； |
|
USB Video 接口 |
通过USB线连接到终端，传输MJPEG实时图像； |
| HDMI接口功能描述 | |
|
视频录制 |
视频格式：MP4封装H264/H265编码的8M(3840x2160)视频文件；
存储帧率：30fps； |
|
图片捕获 |
8M(3840x2160)JPEG或者TIFF格式，选择SD卡存储或者U盘存储 |
|
测量信息存储 |
捕获图像支持测量信息和图像内容分层存储和融合存储功能。 |
|
ISP 功能 |
支持曝光时间/增益调节（自动/手动曝光），白平衡（手动/自动/ROI白平衡），锐化，3D 降噪，饱和度，对比度，亮度，Gamma以及50HZ/60HZ防闪烁，彩转灰等功能 |
|
图像辅助功能 |
放大/缩小（最大10倍数码放大），镜像/翻转，冻结，十字线，图形叠加(Overlay)，图片浏览(Browser)，录制视频回放以及丰富的图像测量功能 |
|
内嵌RTC |
提供板上精确时间控制。 |
|
将相机各参数恢复为出厂设置 |
将相机各参数恢复为出厂设置 |
|
多语言支持 |
英语/简体中文/繁体中文/韩语/泰语/法语/德语/日语/意大利语等多种语言 |
| USB接口功能 | |
|
USB Video 接口 |
通过USB线连接到终端，传输MJPEG实时图像； |
|
视频录制 |
静态图像或视频 |
|
白平衡 |
经典自动、手动以及ROI白平衡 |
|
颜色技术 |
Ultra-Fine颜色引擎以及3D降噪和局部动态范围调整等技术 |
|
捕获/控制SDK |
标准接口API(Windows/Linux/Mac) |
|
记录机制 |
静态图像或视频 |
| 软件功能与环境 | |
|
PC基本要求 |
CPU:Intel Core2 2.8GHz或更高 |
|
内存:4GB或更多 |
|
|
USB接口:USB2.0接口或更高 |
|
|
显示器: 19”或更大 |
|
|
CD-ROM |
|
| 相机工作环境 | |
|
工作温度 / 摄氏度 |
-10~ 50 |
|
贮存温度 / 摄氏度 |
-20~ 60 |
|
工作湿度 |
30~80%RH |
|
保存湿度 |
10~60%RH |
|
电源 |
DC 12V/1A 适配器或DC 12V/2A 适配器 |
|
相机尺寸 |
|
|
长度x宽度x高度 |
78 mm (3.07”) x 65 mm (2.56”) x 88mm (3.47”) |
|
运输重量 |
0.47 kg (1.0lbs) |
TXCAMLITE4K 相机可以用于体视显微镜或生物显微镜视频与图像的采集。
应用实例

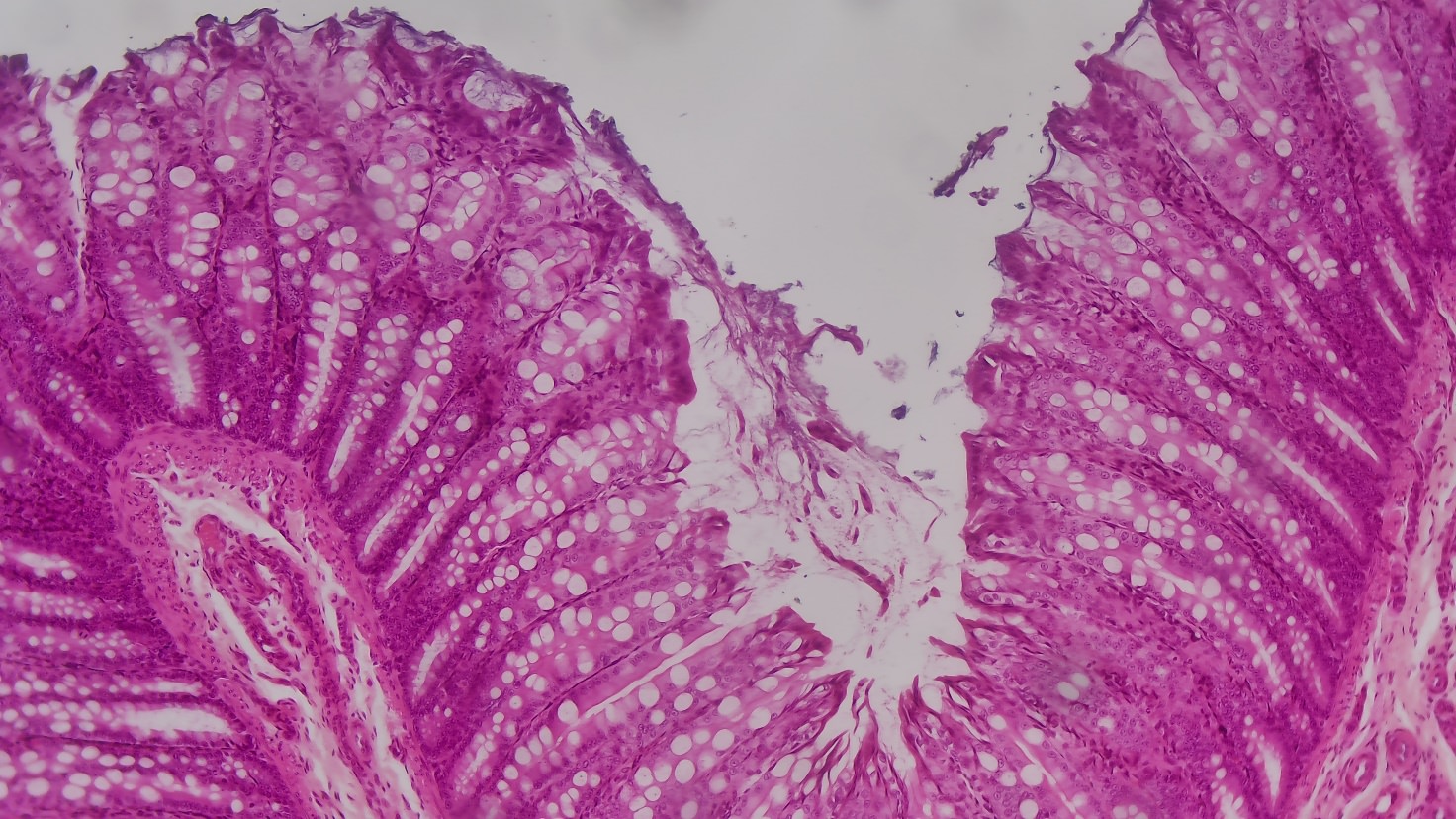

Large intestine

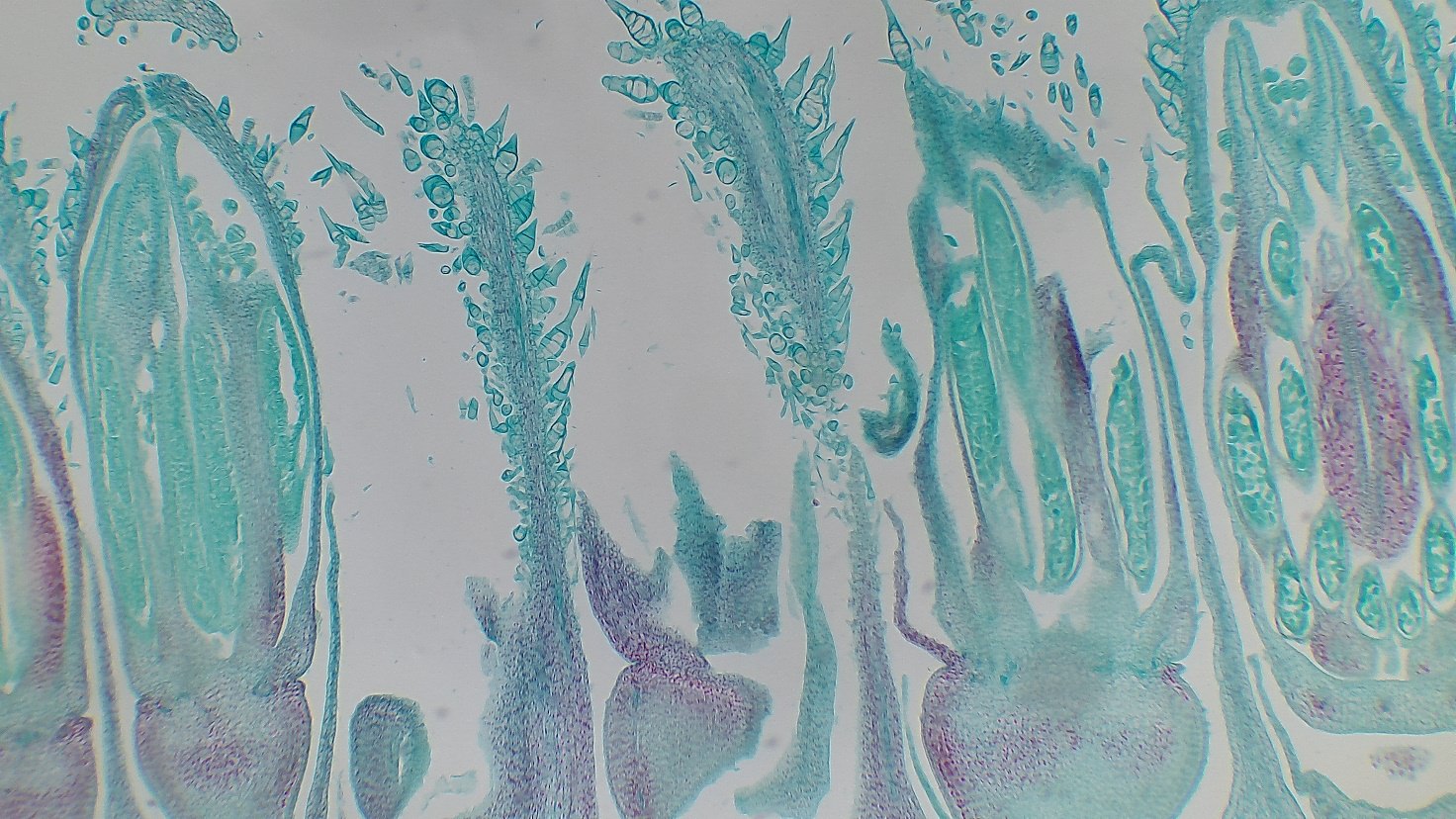

Sunflower Flower

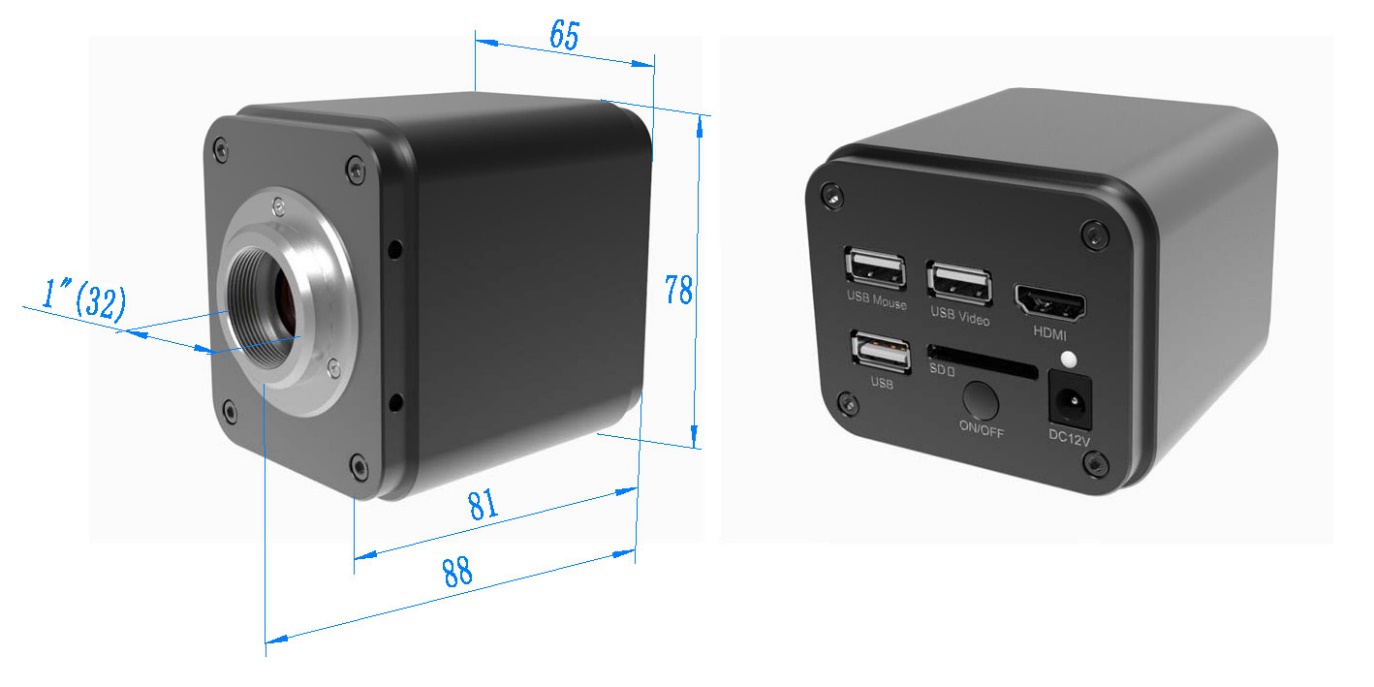

TXCAMLITE4K系列相机外形尺寸
| 装箱清单 | |||
|---|---|---|---|
| A | 相机包装盒规格: L:33cm W:21.5cm H:6.8cm (TBD 1pcs, 1.48公斤/每盒) | ||
| B | 4K 或者 1080P 触摸屏一个 | ||
| C | TXCAMLITE4K系列相机一台 | ||
| D | 电源适配器 |
电源适配器：输入: AC 100~240V 50Hz/60Hz, 输出: DC 12V 1A
美标 ：型号：POWER-U-12V1A(MSA-C1000IC12.0-12H-US) 欧标 ：型号：POWER-E-12V1A(MSA-C10001C12.0-12H-DE) 或者 电源适配器：输入: AC 100~240V 50Hz/60Hz, 输出: DC 12V 2A 美标 ：型号：POWER-12V2A(MX24Z1-1202000) + 美标插脚 欧标 ：型号：POWER-12V2A(MX24Z1-1202000) + 欧标插脚 |
|
| E | USB Type A转Type C数据线/0.5M（适配屏幕离相机比较近的情况） | ||
| F | USB Type A转Type C数据线/1.5M（适配屏幕离相机比较远的情况） | ||
| G | HDMI线/0.5M（适配屏幕离相机比较近的情况） | ||
| H | HDMI线/1.5M（适配屏幕离相机比较远的情况） | ||
| I | USB2.0 Type-A公头对Type-A公头线/2.0M | ||
| J | 鼠标 | ||
| K | CD (驱动与应用程序，Ø12cm) | ||
| 可选附件 | |||
| L | SD卡（16G 以上，速度Class 10） | ||
| M | U盘 32G | ||
| N | 可调焦式目镜筒适配器 |
Dia.23.2mm目镜筒转C接口
(请根据你的相机与显微镜选择其中之一) |
108001/AMA037
108002/AMA050 108003/AMA075 |
| O | 固定式目镜筒适配器 |
Dia.23.2mm目镜筒转C接口
(请根据你的相机与显微镜选择其中之一) |
108005/FMA037
108006/FMA050 108007/FMA075 |
| 注意：对I和J选项，请先确定你的相机型号(C接口，显微镜相机或望远镜相机)， 图 谱光电的工程师会根据你的应用帮助你选定合适的显微镜或望远镜适配器; | |||
| P | 108015(Dia.23.2mm to 30.0mm环)/用于直径30mm目镜筒转接环 | ||
| Q | 108016(Dia.23.2mm to 30.5mm环)/用于直径30.5mm目镜筒转接环 | ||
| R | 测微尺 |
106011/TS-M1(X=0.01mm/100Div.)；
106012/TS-M2(X，Y=0.01mm/100Div.); 106013/TS-M7(X=0.01mm/100Div.， 0.10mm/100Div.) |
|
1/1.8"(7.68x4.32)
0.1mv with 1/30s
20@3840x2160(USB)
1/1.2"(11.14x6.26)
0.39mv with 1/30s
20@3840x2160(USB)
