简介

WECAM系列WiFi+Ethernet C接口CMOS相机

WECAM系列HDMI相机不需要电脑即可直接用于体视显微镜或生物显微镜视频与图像的采集,也可用于组网为显微互动教学系统,方便教师授课与学生的学习。

WECAM系列相机的基本特性:

  • Sony Exmor背照式CMOS传感器
  • LAN,WiFi(AP/STA)多接口输出
  • 拥有强大的ISP以及其他相关的处理功能
  • ToupView/ToupLite软件,电脑端操作更便捷
  • iOS/Android移动端应用,免费应用商店下载

相关型号

型号 传感器型号与尺寸(mm) 像素(μm) G光灵敏度/暗电流 分辨率/FPS 采样平均 曝光时间(ms)
WECAM5MPA 5M/Sony IMX178(C)
1/1.8"(6.22x4.67)
2.4x2.4 425mv with 1/30s
0.15mv with 1/30s
2592x1944/30 1x1 0.03ms~918ms

详细参数

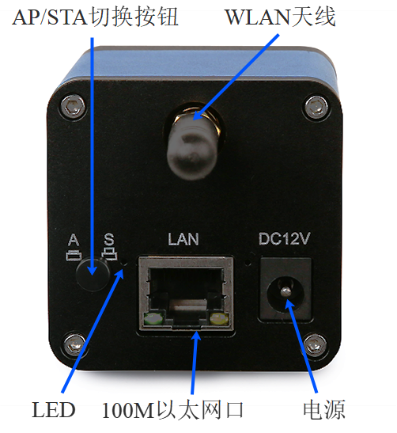

WECAM系列HDMI相机接口面板示意图
WECAM系列HDMI相机接口面板示意图

接口

功能描述

LAN

百兆以太网口,连接路由器/交换机,用于视频图像的网络传输。

当连接上有线以太网时,会停止WiFi功能,优先使用以太网口出视频图像。

DC12V

12V电源插孔

LED

LED网络状态指示灯

1.接上电源,LED灯常亮,表示电源接通系统启动中,启动过程需要8秒左右。

2.WiFi AP模式:LED灯快闪

3.WiFi STA模式:LED灯慢闪

4.LAN模式:以太网灯亮起,LED常亮

AP/STA切换按钮

AP/STA切换按钮,按下切换到AP,弹起切换到STA模式。

视频输出接口

功能描述

LAN输出

30fps/2592*1944 H264编码视频输出和5M(2592*1944)分辨率图像的捕获

WLAN输出

支持802.11ac协议下AP/STA模式,30fps/2592*1944 H264编码视频图像输出和5M (2592*1944)分辨率图像的捕获

LAN/WLAN/情况下的软件功能与环境

白平衡

经典自动、手动以及ROI白平衡

颜色技术

Ultra-Fine颜色引擎以及3D降噪和局部动态范围调整等技术

ISP功能

支持曝光时间(自动/手动曝光)/增益调节,白平衡(手动/单击),锐化,3D 降噪,饱和度,对比度,亮度,Gamma以及50HZ/60HZ防闪烁,镜像/上下翻转,彩转灰等功能, 支持网络带宽调节,可以根据使用场景调节图像质量

捕获/控制SDK

标准接口API(Windows/Linux/Mac)

记录机制

静态图像或视频

PC基本要求

CPU: Intel Core2 2.8GHz或更高

内存: 4GB或更多

Ethernet RJ45接口: 100M网口或以上

WiFi适配器:支持802.11 b/g/n/ac

显示器: 19”或更大

CD-ROM

相机工作环境

工作温度/摄氏度

-10~ 50

贮存温度/摄氏度

-20~ 60

工作湿度

30~80%RH

保存湿度

10~60%RH

电源

DC 12V/1A 适配器

相机尺寸

长度x宽度x高度

50 mm x 50mm x 92mm

运输重量

0.19 kg

应用

WECAM 系列相机可用于实验室显微镜教学互动系统以及同一台显微镜,多人观测情况等。

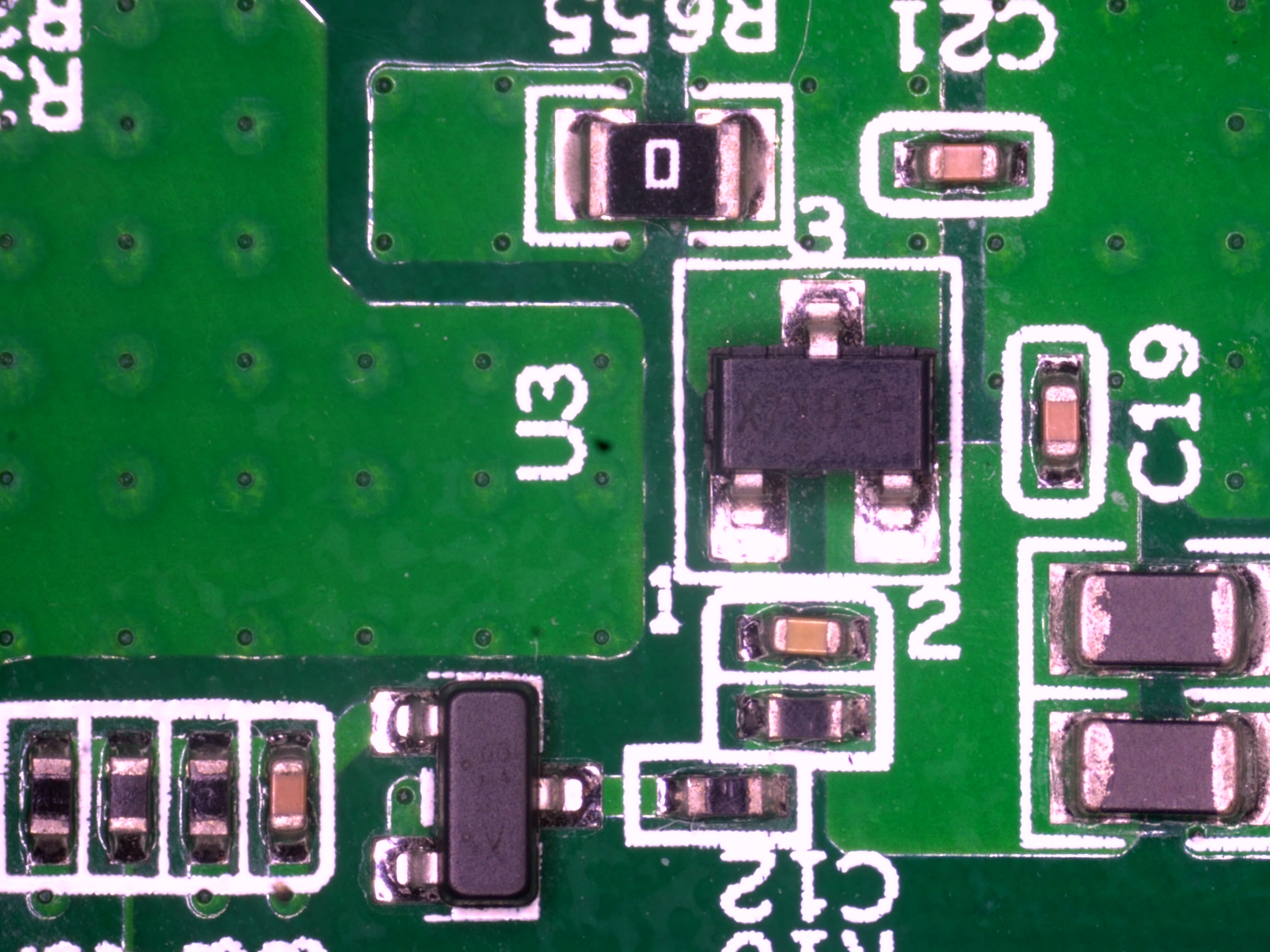

WECAM应用实例
PCB 1

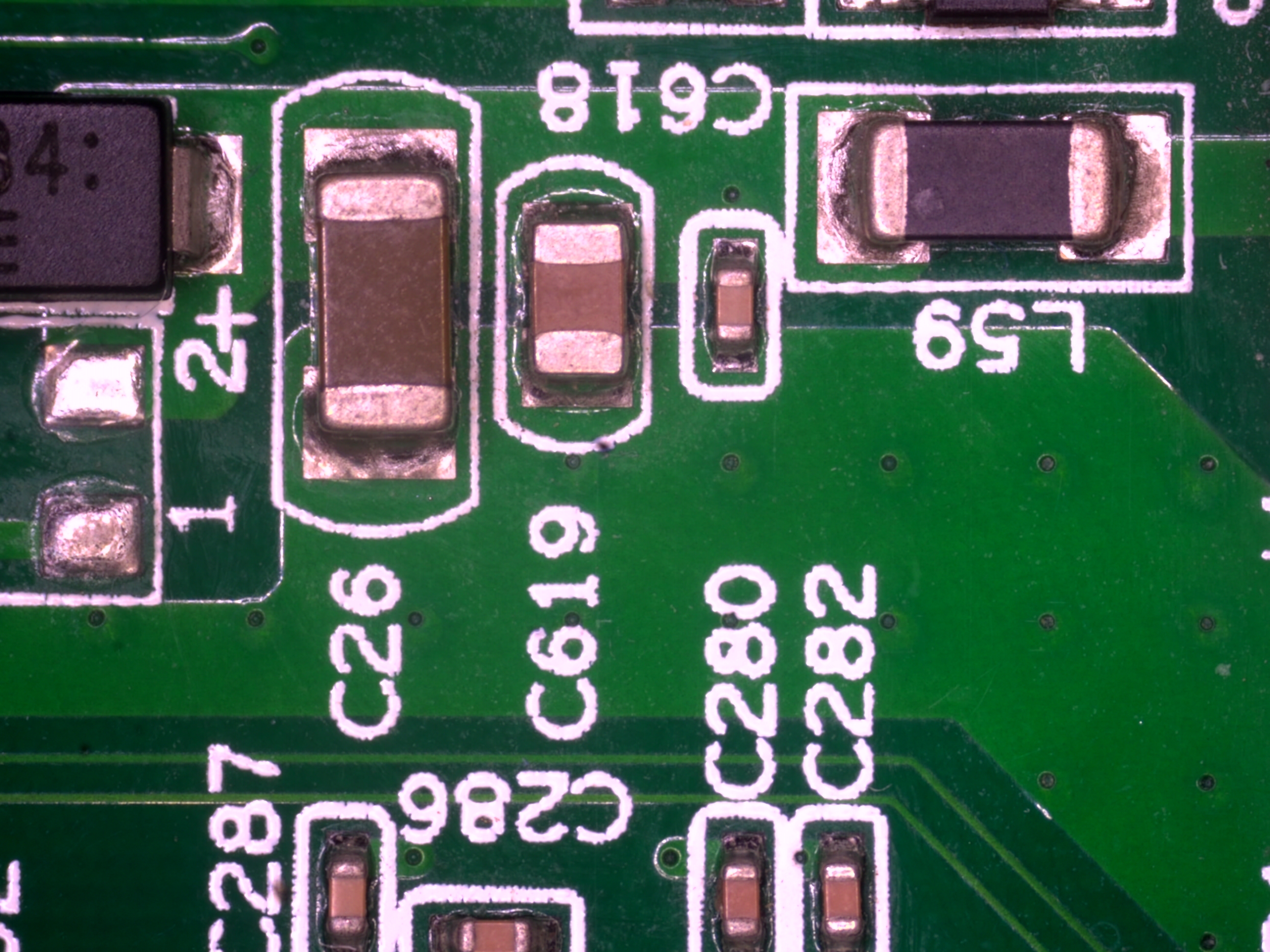

WECAM应用实例
PCB 2
WECAM应用实例
印刷品
WECAM应用实例
钢尺

WECAM系列相机外形尺寸

WECAM相机外形尺寸

装箱清单

WECAM相机
WECAM系列HDMI相机包装示意图

标准装箱清单

A

相机包装盒规格: L:15cm W:15cm H:10cm (1pcs, 0.46公斤/每盒)

B

WECAM系列相机一台

C

电源适配器:
输入: AC 100~240V 50Hz/60Hz
输出: DC 12V 1A

美标: 型号: GS12U12-P1I 12W/12V/1A: UL/CUL/BSMI/CB/FCC

欧标: 型号:GS12E12-P1I 12W/12V/1A; TUV(GS)/CB/CE/ROHSEMI标准:EN55022,EN61204-3, EN61000-3-2,-3, FCC Part 152 class B, BSMI CNS14338

EMS标准:EN61000-4-2,3,4,5,6,8,11,EN61204-3, A级轻工业标准

D

CD (驱动与应用程序, Ø12cm)

可选附件

E

千兆网网线

F

可调焦式目镜筒适配器

Dia.23.2mm目镜筒转C接口
(请根据你的相机与显微镜选择其中之一)

108001/AMA037
108002/AMA050
108003/AMA075

G

固定式目镜筒适配器

Dia.23.2mm目镜筒转C接口
(请根据你的相机与显微镜选择其中之一)

108005/FMA037
108006/FMA050
108007/FMA075

注意:对F和G选项, 请先确定你的相机型号(C接口,显微镜相机或望远镜相机), 图谱光电的工程师会根据你的应用帮助你选定合适的显微镜或望远镜适配器;

H

108015(Dia.23.2mm to 30.0mm环)/用于直径30mm目镜筒转接环

I

108016(Dia.23.2mm to 30.5mm环)/用于直径30.5mm目镜筒转接环

J

测微尺

106011/TS-M1(X=0.01mm/100Div.);
106012/TS-M2(X,Y=0.01mm/100Div.);
106013/TS-M7(X=0.01mm/100Div., 0.10mm/100Div.)
