X5FCAM4K8MPA系列HDMI接口自动对焦相机

X5FCAM4K8MPA HDMI相机是图谱光电设计的一款包含多种方式输出(HDMI+WiFi+USB) 相机, 这里 X5FCAM 的 X 表示多接口的意思的 CMOS 相机,F 表示自动对焦。它采用超高性能的 CMOS 传感器。相机既可以直接连接到HDMI 显示器,还可以通过WiFi、USB 连接到电脑,更可以将图像同视频保存在 SD 卡或 USB闪存盘中供现场分析与后继研究。

相机本身就是一款内嵌 ARM 核,可以将控制相机的各项功能以控制面板的形式直接显示在 HDMI 显示器上,更进一步,用户可以用 USB 鼠标接口的鼠标直接对相机的各项参数进行操控。另外 HDMI 显示界面底部还有各种工具条按钮供用户进行操作。

X5FCAM4K8MPA HDMI相机最大的特点是相机内嵌自动对焦系统,能够实现对场景特定区域的自动对焦。

通过插入 WiFi 模块或者通过 USB 线,与电脑连接,则用户可以用随机软件 ToupView 或 ToupLite 直接实现对相机的硬件控制。

X5FCAM4K8MPA HDMI相机的基本特性:

  • Sony Starvis 2背照式CMOS传感器
  • 4K HDMI/WiFi/USB多接口同步输出
  • 4K/1080P HDMI输出自适应切换
  • 4K 60fps 低延时HDMI输出,平均延时为40ms
  • SD卡/USB闪存盘保存捕获视频或图像,并支持本地预览与回放
  • 支持RAW格式图像的捕获与显示
  • 支持拍照通过网络自动上传到服务器功能
  • 支持USB音控模块,实现语音指令实施操控相机进行拍照,录像以及冻结等操作
  • 全新浏览界面,提供丰富的文件操作功能,图片与图片对比,图片与实时视频对比,多张图片景深合成功能,多张图片拼接功能
  • 提供多种对焦方式,对焦区域大小可修改;提供对焦+景深合成模式,方便在高倍率下多个对焦区域合成高景深图片; 提供自动景深合成模式
  • 强大的ISP功能,锐化和3D降噪效果显著,ROI白平衡更加精准
  • 提供实时视频景深合成功能,提供实时视频WDR输出功能
  • 提供实时拼接功能,通过实时处理,获取更高质量的图像
  • 提供生物和体视显微镜默认ISP参数切换,方便二次调整优化
  • 内嵌XCamView软件提供丰富的图像处理和测量功能,支持自动寻边,自动测量功能
  • ToupView/ToupLite软件,电脑端操作更便捷
  • iOS/Android移动端应用,免费应用商店下载

相关型号

订购代码

传感器尺寸(mm)

像素(um)

G光灵敏度

暗电流

传感器输出

(FPS/分辨率)

采样
平均

曝光时间(ms)

X5FCAM4K8MPA

 IMX678(C)
1/1.8"(7.68x4.32)

2.0x2.0

3541mv with 1/30s
0.15mv with 1/30s

60@3840*2160

1x1

0.019~1000

不同接口输出参数

相机型号

视频录制(FPS/分辨率)

HDMI2.0(FPS/分辨率)

USB3.0(FPS/分辨率)

WiFi(FPS/分辨率)

X5FCAM4K8MPA

60@3840*2160
60@1920*1080
60@1280*720

60@3840*2160
60@1920*1080

30@3840*2160
45@2688*1512
60@1920*1080

30@3840*2160
60@1920*1080
60@1280*720

其他参数

物理接口与按键

功能描述

USB Mouse

USB鼠标接口,用于内置XCamView软件的控制
连接USB音控模块,实现语音指令实时操控相机拍照、录像以及冻结等操作

USB3.0

连接U盘,实现视频和图像存储功能
连接5G WiFi适配器模块实现无线视频图像传输
连接USB麦克风,实现音视频的录制
连接USB音控模块,实现语音指令实施操控相机拍照,录像以及冻结等操作

USB Video

连接电脑USB3.0接口实现视频图像传输

HDMI

符合HDMI2.0规范,用于4K/1080P视频图像输出,支持显示器的自动分辨率切换

SD

SD卡插槽,符合SDIO3.0规范,用于捕获视频和图像的存贮

ON/OFF

电源开关

LED

LED状态指示灯

DC12V

12V/1A电源插孔

视频/数据接口

功能描述

HDMI接口

支持HDMI2.0协议;60fps@4K 或60fps@1080P

WiFi接口

通过USB3.0接口连接5G WiFi适配器模块,支持无线AP和STA模式,实时传输H264编码图像

USB Video接口

通过USB Video接口连接到电脑,实时传输H264/MJPEG编码图像

其他

视频图像录制捕获,图像处理以及相机控制功能描述

视频录制

视频格式:MP4封装H264/H265编码的8M(3840*2160)视频文件
存储帧率:低延时模式下为60fps;WDR模式下为30fps

图像捕获

8M(3840*2160) JPEG、TIFF或RAW格式,存储设备有SD卡或者U盘
(默认SD卡优先,优先级可在设置中修改)

测量信息存储

捕获图像支持测量信息和图像内容分层存储和融合存储功能

ISP功能

支持曝光时间/增益调节(自动/手动曝光),白平衡(手动/自动/ROI白平衡),锐化3D 降噪饱和度Gamma,对比度,亮度色调以及50HZ/60HZ防闪烁,彩转灰等功能

图像辅助功能

放大/缩小(最大10倍数码放大),镜像/翻转,冻结,景深合成,拼接,十字线,图形叠加画中画,自动对焦,浏览(包括图片浏览、录制视频回放、图片视频对比、图片对比图片景深合成、图像处理),以及丰富的图像测量功能

内嵌RTC

板上提供精确时间控制

将相机各参数恢复为出厂设置

将相机各参数恢复为出厂设置

多语言支持

英语/简体中文/繁体中文/韩语/泰语/法语/德语/西班牙语/日语/意大利语/俄语/荷兰语/葡萄牙语等多种语言

WiFi/USB Video输出 情况下的软件功能与环境

白平衡

经典自动、手动以及ROI白平衡

颜色技术

Ultra-Fine颜色引擎以及3D降噪和局部动态范围调整等技术

捕获/控制SDK

标准接口API(Windows/Linux/Mac)

记录机制

静态图像或视频

操作系统

Microsoft® Windows® 8 / 8.1 / 10 / 11(32 & 64 bit)
OSx(Mac OS X)
Linux

PC基本要求

CPU: Intel Core2 2.8GHz或更高

内存: 4GB或更多

USB接口:USB2.0接口或更高

显示器: 19”或更大

CD-ROM

相机工作环境

工作温度/摄氏度

-10~ 50

贮存温度/摄氏度

-20~ 60

工作湿度

30~80%RH

保存湿度

10~60%RH

电源

DC 12V/1A 适配器

应用实例

X5FCAM4K8MPA应用实例
植物根茎研究
X5FCAM4K8MPA应用实例
植物根茎研究
X5FCAM4K8MPA应用实例
医学病理观察
X5FCAM4K8MPA应用实例
工业质量检测

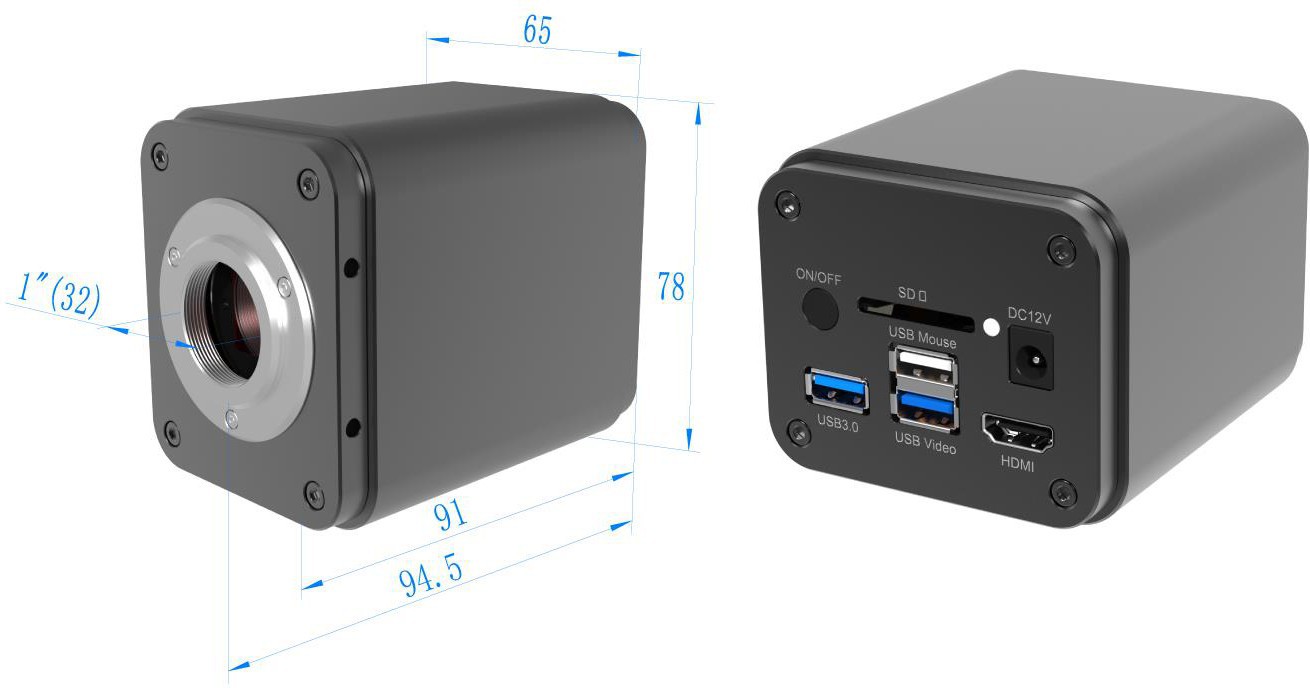

相机接口及外观尺寸

X5FCAM4K8MPA相机外形尺寸

装箱清单

X5FCAM4K8MPA
标准装箱清单
A 相机包装盒规格:L:25.5cm W:17.0cm H:9.0cm (1pcs, 1.7 公斤/每盒)
B X5FCAM4K8MPA 相机一台

C

电源适配器: 输入: AC 100~240V 50Hz/60Hz, 输出: DC 12V 1A

美标: 型号:POWER-U-12V1A(MSA-C1000IC12.0-12H-US)

欧标: 型号:POWER-E-12V1A(MSA-C10001C12.0-12H-DE)

D USB 鼠标
E HDMI 2.0 线
F USB3.0 A 公 A 公镀金头数据线/2.0m
G CD (驱动与应用程序, Ø12cm)
可选附件
H SD 卡(16G 以上, Class 10)

I

可调焦式目镜筒适配器

Dia.23.2mm 目镜筒转 C 接口

(请根据你的相机与显微镜选择其中之一)

108001/AMA037

108002/AMA050

108003/AMA075

J

固定式目镜筒适配器

Dia.23.2mm 目镜筒转 C 接口

(请根据你的相机与显微镜选择其中之一)

108005/FMA037

108006/FMA050

108007/FMA075

注意:对 I 和 J 选项, 请先确定你的相机型号(C 接口,显微镜相机或望远镜相机), 图谱光电的工程师会根据你的应用帮助你选定合

适的显微镜或望远镜适配器;

K 108015(Dia.23.2mm to 30.0mm 环)/用于直径 30mm 目镜筒转接环
L 108016(Dia.23.2mm to 30.5mm 环)/ 用于直径 30.5mm 目镜筒转接环

M

测微尺

106011/TS-M1(X=0.01mm/100Div.);

106012/TS-M2(X,Y=0.01mm/100Div.);

106013/TS-M7(X=0.01mm/100Div., 0.10mm/100Div.)

N U 盘
O USB 接口无线网卡适配器(WiFi 模式下,需要 USB WiFi 适配器才能操作相机),不同的型号,外形会有所不同
