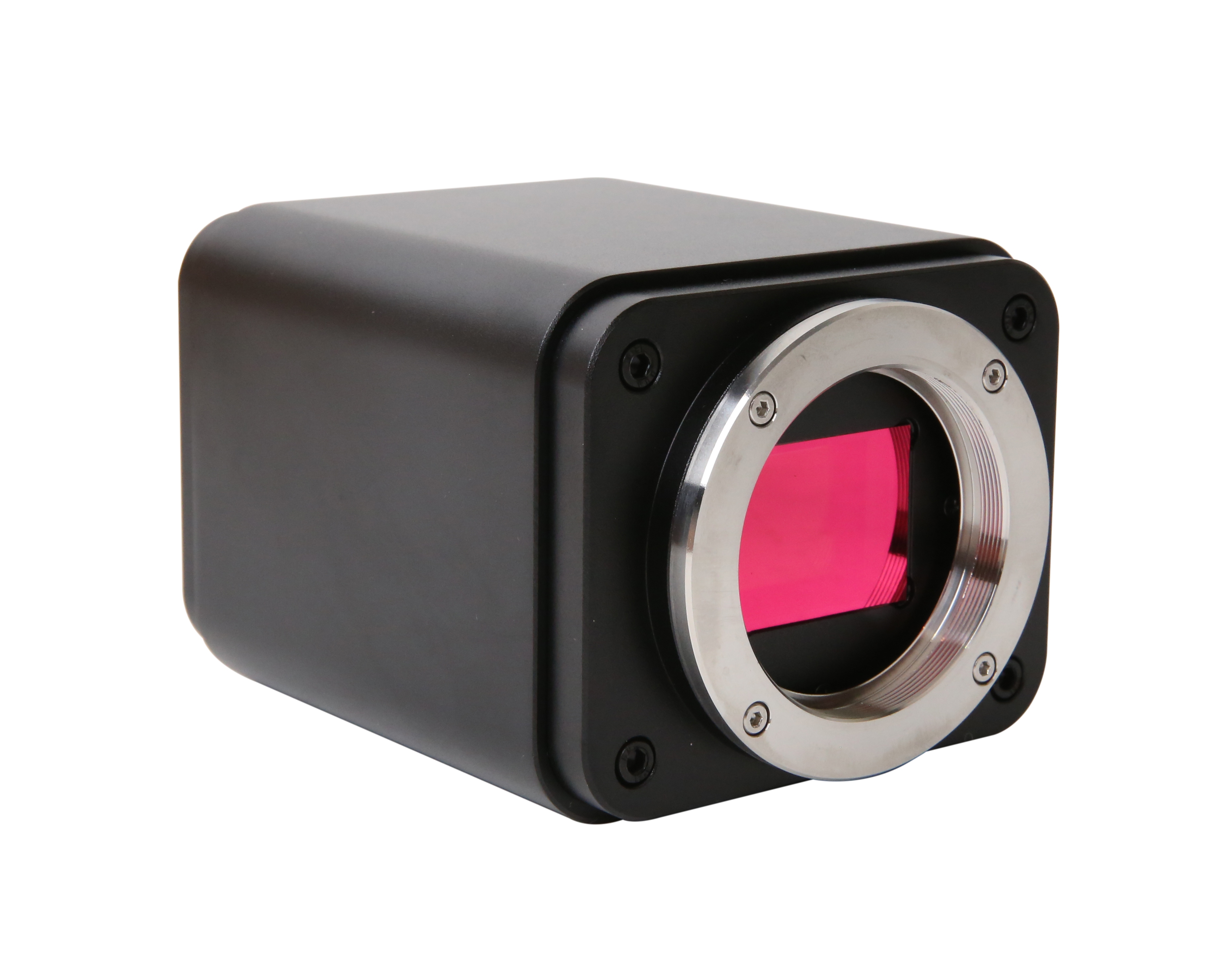

X8CAM4K系列HDMI/NETWORK/USB多输出CMOS相机

X8CAM4KX8CAM4K系列相机具备高分辨率、高帧率以及卓越的图像质量，适用于对细节捕捉以及色彩还原要求极高的专业应用场景。其主要特征如下：

  • Sony背照式大靶面CMOS传感器
  • 10bit ISP处理，色彩还原性更佳，锐化和3D降噪效果显著，ROI白平衡更加精准
  • 4K HDMI/NETWORK/USB多接口同步输出
  • 4K/1080P HDMI输出自适应切换
  • SD卡/USB闪存盘保存捕获视频或图像，并支持本地预览与回放
  • 支持RAW格式图像的捕获与显示
  • 支持拍照通过网络自动上传到服务器功能
  • 支持USB音控模块，实现语音指令实时操控相机进行拍照、录像以及冻结等操作
  • 提供实时视频景深合成功能
  • 提供实时拼接功能，通过实时处理，获取更高质量的图像
  • 提供生物和体视显微镜默认ISP参数切换，方便二次调整优化
  • 全新UI界面，浏览界面提供丰富的文件操作功能，图片与图片对比，图片与实时视频对比，多张图片景深合成功能，多张图片拼接功能
  • 内嵌XCamView软件提供丰富的图像处理和测量功能，支持自动寻边，自动测量功能
  • 文字输入框支持中英文双语言输入
  • ToupView/ToupLite软件，电脑端操作更便捷
  • iOS/Android移动端应用，免费应用商店下载

相关型号

订购代码

传感器尺寸(mm)

接口

像素(um)

G光灵敏度

暗电流

传感器输出

(FPS/分辨率)

采样
平均

曝光时间(us)

X8CAM4K22MPA

IMX571(C)
1.7"(23.46x13.21)

M42*0.75

3.76x3.76

485mv with 1/30s
0.07mv with 1/30s

37@6240*3512

1x1

7~

X8CAM4K16MPA

IMX383(C)
1/1.1"(13.06x7.34)

C

2.4x2.4

470mv with 1/30s
0.21mv with 1/30s

60@5440*3060

1x1

41~

不同接口输出参数

相机型号

视频录制(FPS/分辨率)


HDMI2.0(FPS/分辨率)

USB3.0(FPS/分辨率)

NETWORK(FPS/分辨率)

X8CAM4K22MPA

37@3840*2160

6240*3512

30@3840*2160
30@1920*1080

15@6240*3512
37@2688*1512
37@1920*1080

30@3840*2160
37@1920*1080
37@1280*720

X8CAM4K16MPA

60@3840*2160

5440*3060

60@3840*2160
60@1920*1080

25@5440*3060
45@2688*1512
60@1920*1080

30@3840*2160
60@1920*1080
60@1280*720

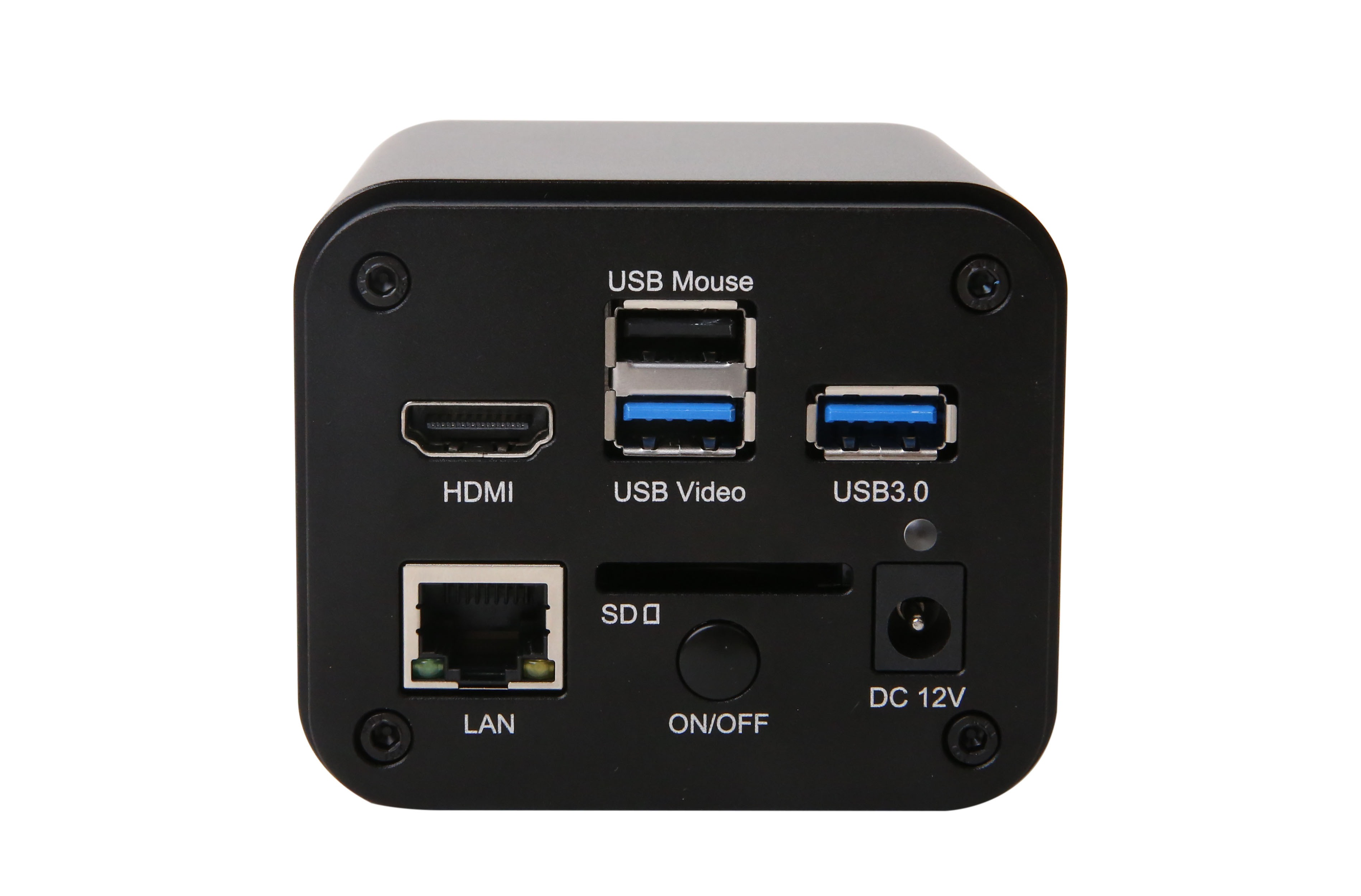

其他参数

物理接口与按键

功能描述

USB Mouse

USB鼠标接口，用于内置XCamView软件的控制
连接USB音控模块，实现语音指令实时操控相机拍照、录像以及冻结等操作

USB3.0

连接U盘，实现视频和图像存储功能
连接5G WiFi适配器模块实现无线视频图像传输
连接USB麦克风，实现音视频的录制
连接USB音控模块，实现语音指令实时操控相机拍照、录像以及冻结等操作

USB Video

连接电脑USB3.0接口实现视频图像传输

HDMI

符合HDMI2.0规范，用于4K/1080P视频图像输出，支持显示器的自动分辨率切换

LAN

以太网接口，连接路由器/交换机，用于视频图像的网络传输

SD

SD卡插槽，符合SDIO3.0规范，用于捕获视频和图像的存贮

ON/OFF

电源开关

LED

LED状态指示灯

DC12V

12V/1A电源插孔

视频/数据接口

功能描述

HDMI接口

支持HDMI2.0协议； 30fps@4K 或30fps@1080P(X8CAM4K22MPA)
60fps@4K 或60fps@1080P(X8CAM4K16MPA)

以太网接口

支持分辨率实时切换(4K/1080P/720P);支持H264编码视频图像输出
支持DHCP获取和手动配置网络;支持unicast/multicast(单播/组播)配置

WiFi接口

通过USB3.0接口连接5G WiFi适配器模块，支持无线AP和STA模式，实时传输H264编码图像

USB Video接口

通过USB Video接口连接到电脑，实时传输MJPEG编码图像

其他

视频图像录制捕获，图像处理以及相机控制功能描述

视频录制

视频格式：MP4封装H264编码的视8M(3840*2160)视频文件
存储帧率： 37fps(X8CAM4K22MPA)；60fps(X8CAM4K16MPA)

图像捕获

22M(6240*3512，X8CAM4K22MPA) JPEG、TIFF或RAW格式，存储设备有SD卡或者U盘
16M(5440*3060，X8CAM4K16MPA) JPEG、TIFF或RAW格式，存储设备有SD卡或者U盘
(默认SD卡优先，优先级可在设置中修改)

测量信息存储

捕获图像支持测量信息和图像内容分层存储和融合存储功能

ISP功能

支持曝光时间/增益调节（自动/手动曝光），白平衡（手动/自动/ROI白平衡），锐化，3D 降噪，饱和度，Gamma,对比度，亮度，色调以及50HZ/60HZ防闪烁，彩转灰，暗部增强，动态范围调整等功能

图像辅助功能

放大/缩小（最大10倍数码放大），水平/垂直翻转，冻结，景深合成，拼接，网格，图形叠加，画中画，浏览(包括图片浏览、录制视频回放、图片视频对比、图片对比、图片景深合成、图片拼接、图像处理)，以及丰富的图像测量功能

内嵌RTC

板上提供精确时间控制

将相机各参数恢复为出厂设置

将相机各参数恢复为出厂设置

多语言支持

英语/简体中文/繁体中文/韩语/泰语/法语/德语/西班牙语/日语/意大利语/俄语/荷兰语/葡萄牙语等多种语言

Network/USB Video输出 情况下的软件功能与环境

白平衡

经典自动、手动以及ROI白平衡

颜色技术

Ultra-Fine颜色引擎以及3D降噪和局部动态范围调整等技术

捕获/控制SDK

标准接口API(Windows/Linux/Mac)

记录机制

静态图像或视频

操作系统

Microsoft® Windows® XP / Vista / 7 / 8 / 8.1 / 10 / 11(32 & 64 bit)
OSx(Mac OS X)
Linux

PC基本要求

CPU: Intel Core2 2.8GHz或更高

内存: 4GB或更多

USB接口:USB2.0接口或更高

以太网端口：RJ45 以太网端口

显示器: 19”或更大

CD-ROM

相机工作环境

工作温度/摄氏度

-10~ 50

贮存温度/摄氏度

-20~ 60

工作湿度

30~80%RH

保存湿度

10~60%RH

电源

DC 12V/1A 适配器

应用实例

X8CAM4K应用实例
X8CAM4K22MPA拍摄的Corn Stem.C.S
X8CAM4K应用实例
X8CAM4K22MPA拍摄的Rhizopus.W.M
X8CAM4K应用实例
X8CAM4K22MPA拍摄的棉花柱头横切
X8CAM4K应用实例

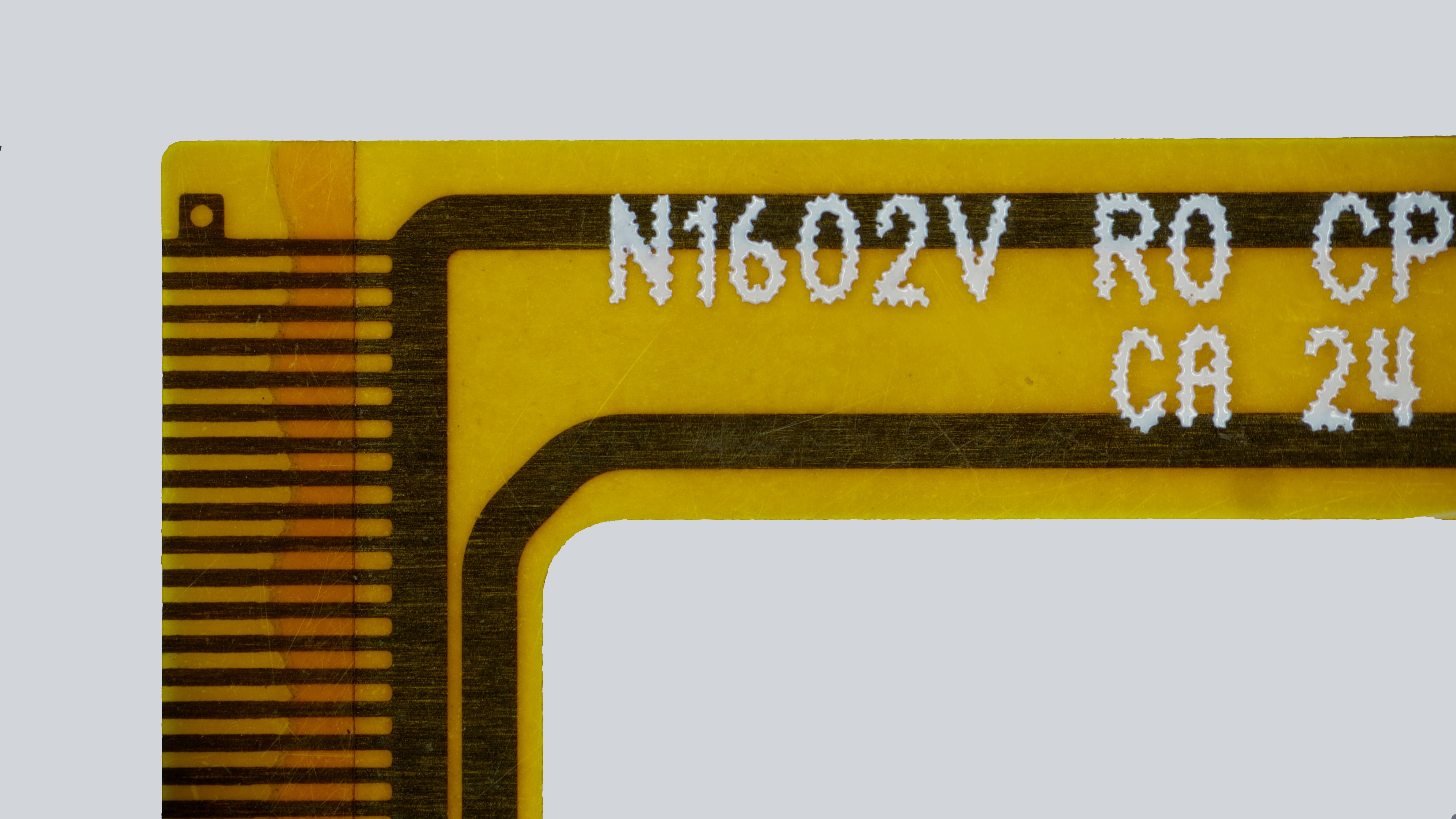

X8CAM4K16MPA拍摄的FPC线
X8CAM4K应用实例

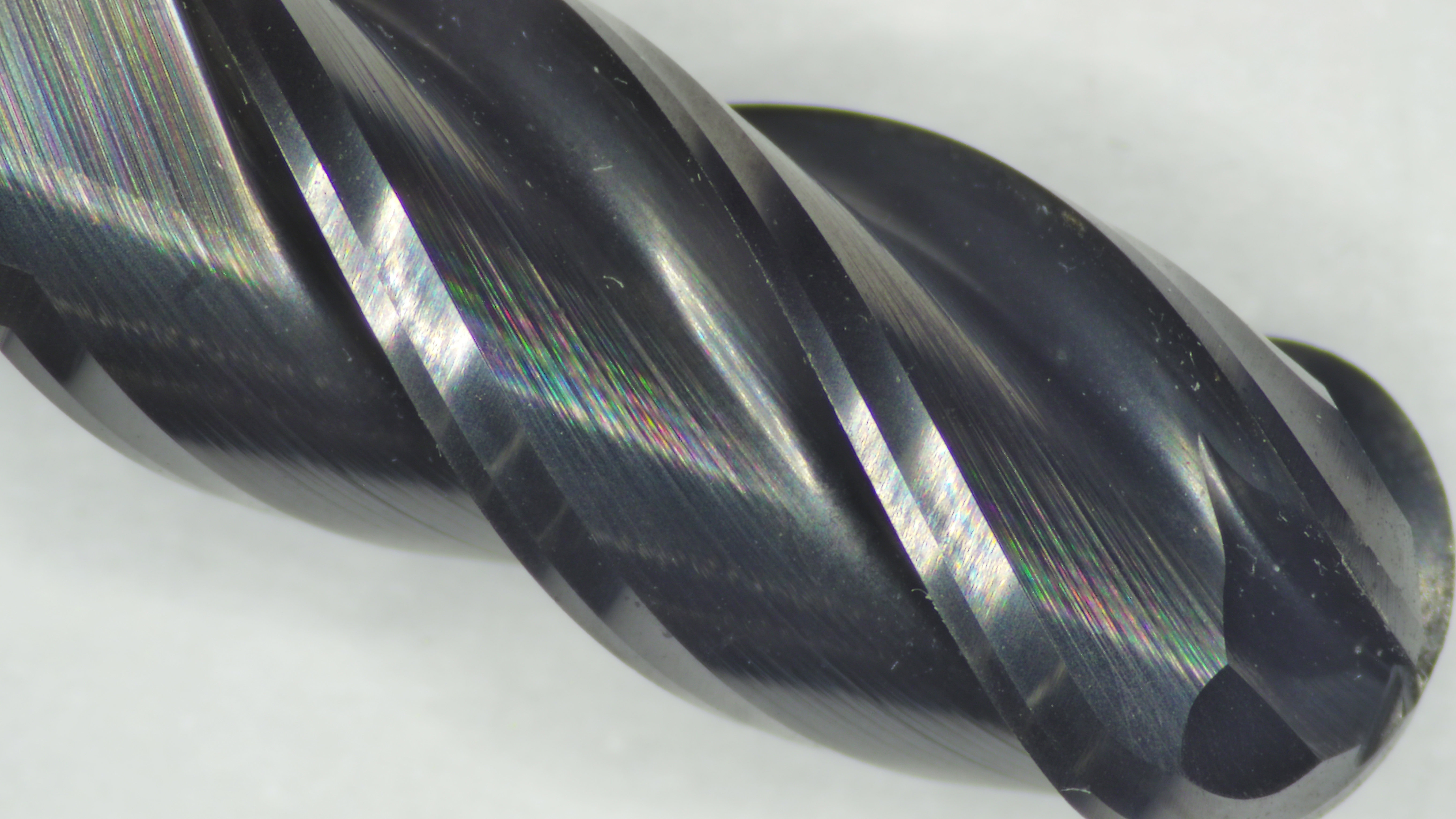

X8CAM4K16MPA拍摄的合金刀头
X8CAM4K应用实例
X8CAM4K16MPA拍摄的电路板
X8CAM4K应用实例
X8CAM4K16MPA拍摄的样品

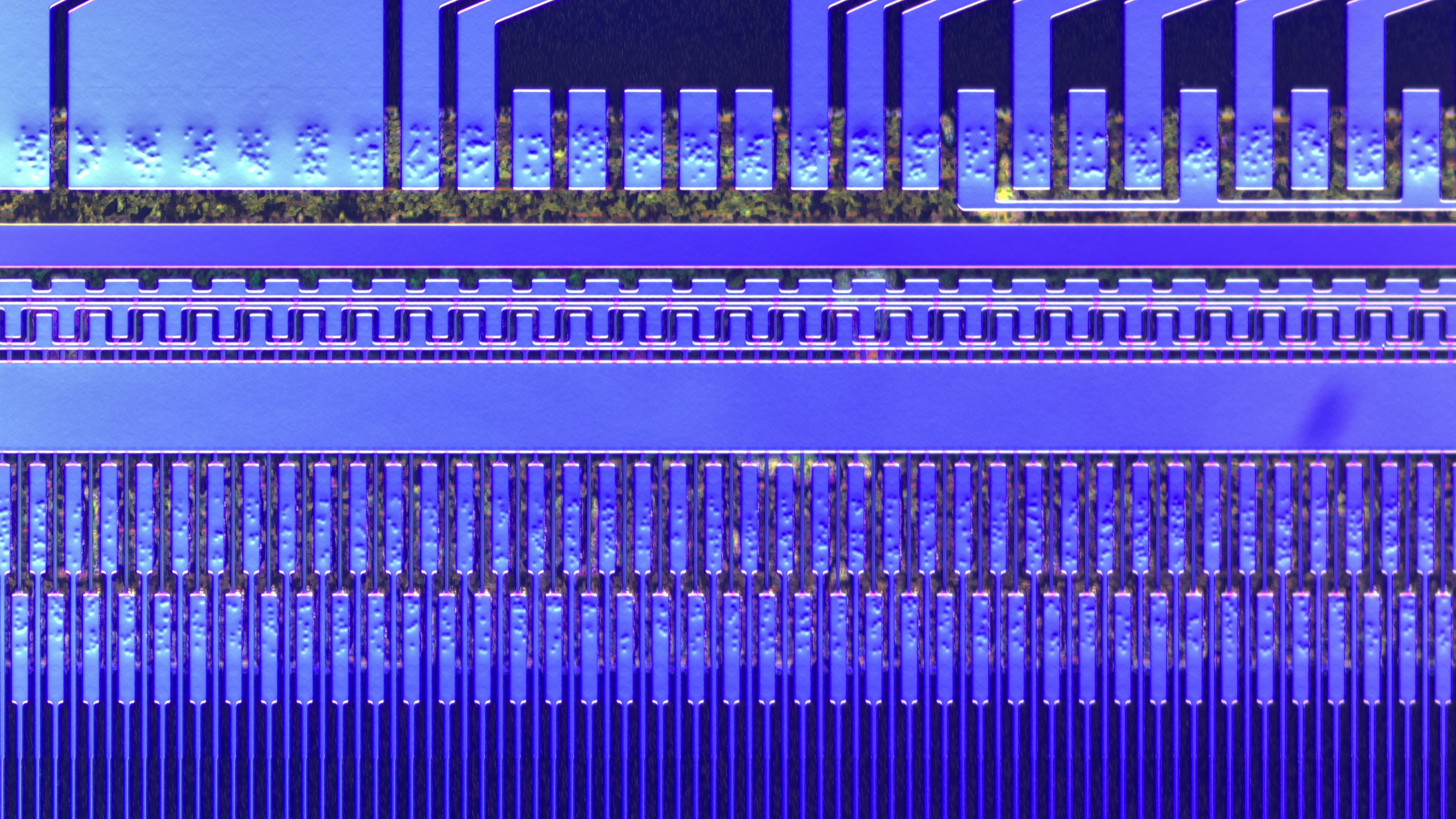

X8CAM4K应用实例
液晶屏幕导电粒子

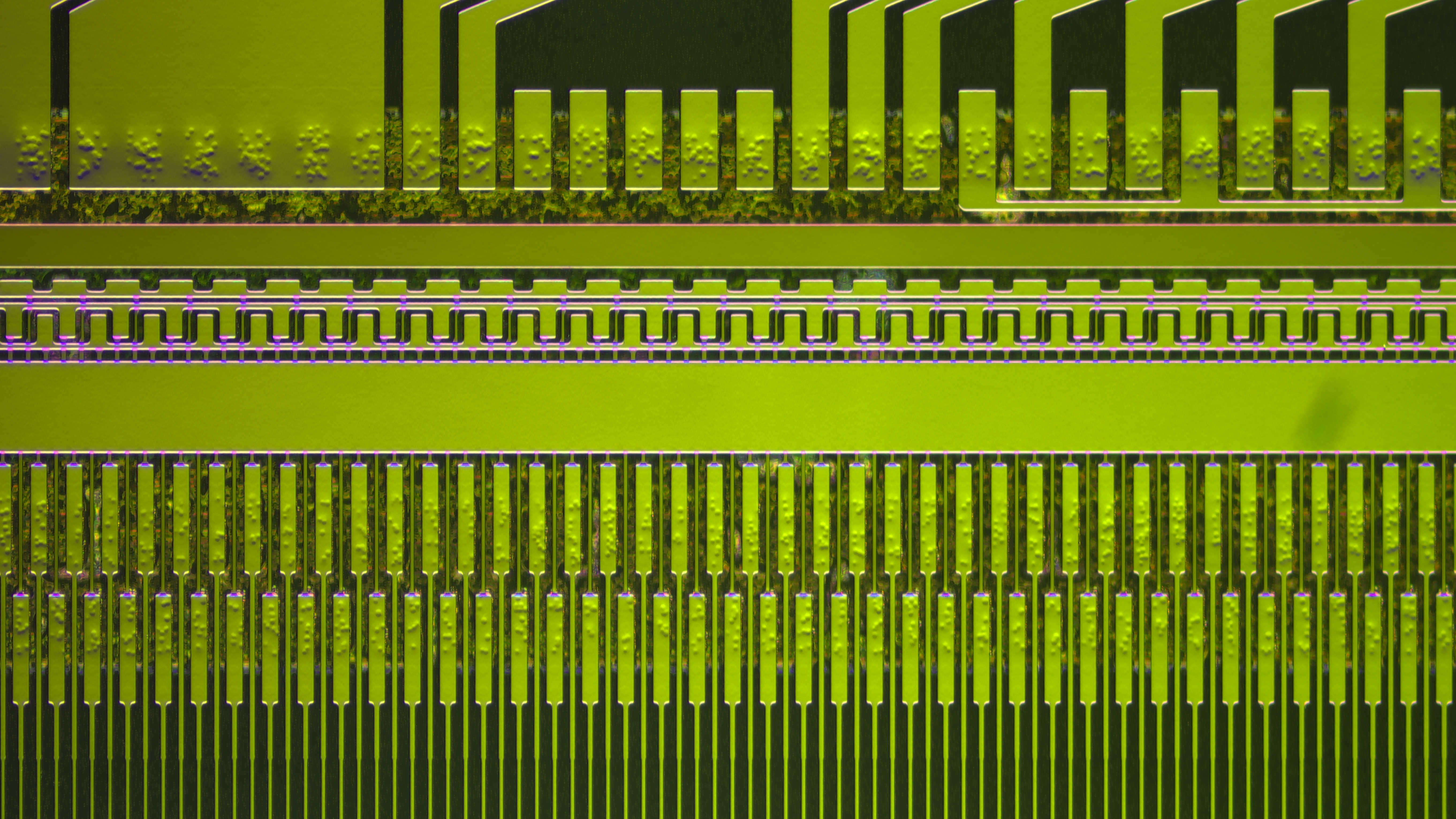

X8CAM4K应用实例
液晶屏幕导电粒子
X8CAM4K应用实例
金属样品
X8CAM4K应用实例
半导体样品

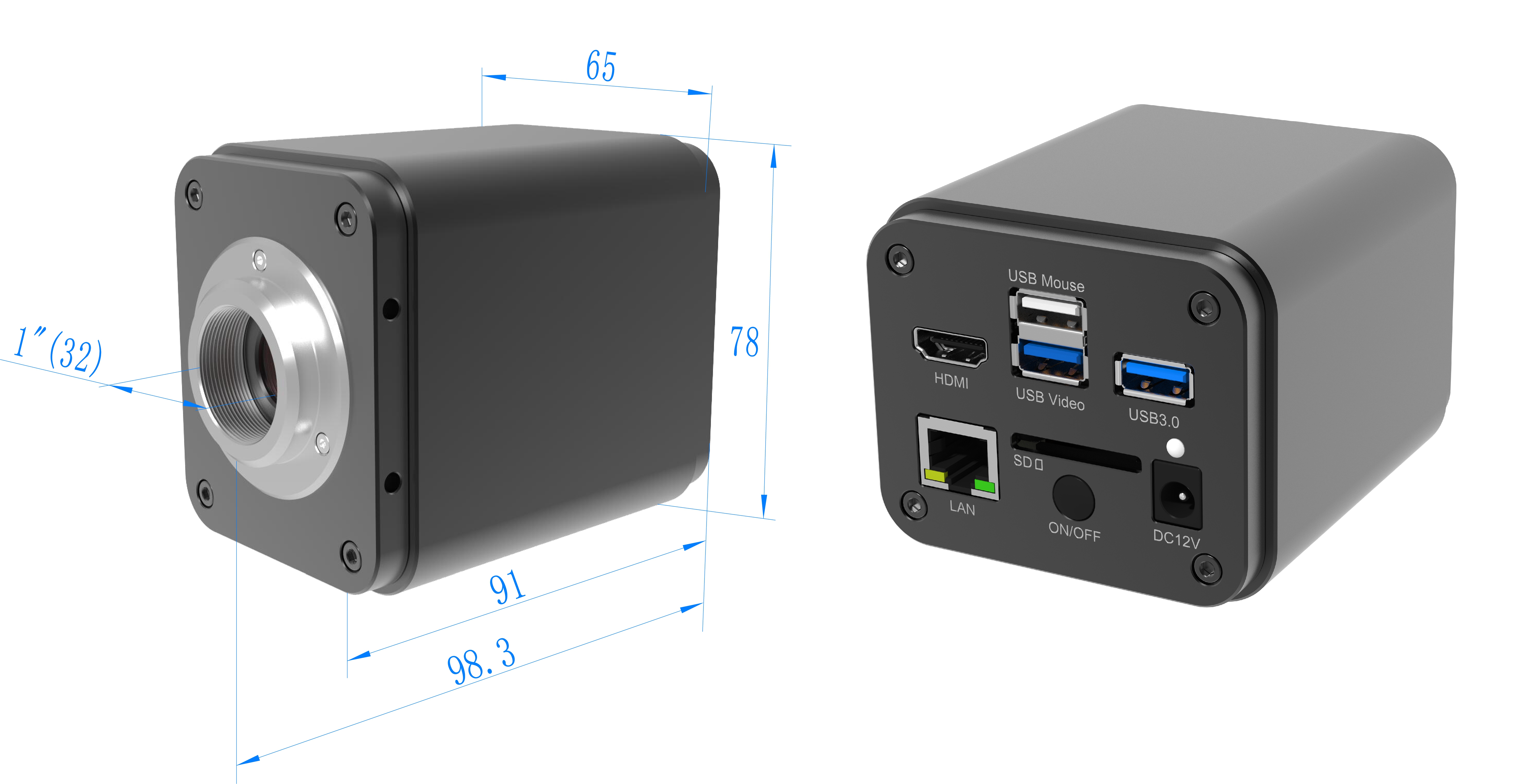

相机接口及外观尺寸

X8CAM4K
X8CAM4K22MPA相机尺寸示意图
X8CAM4K
X8CAM4K16MPA相机尺寸示意图

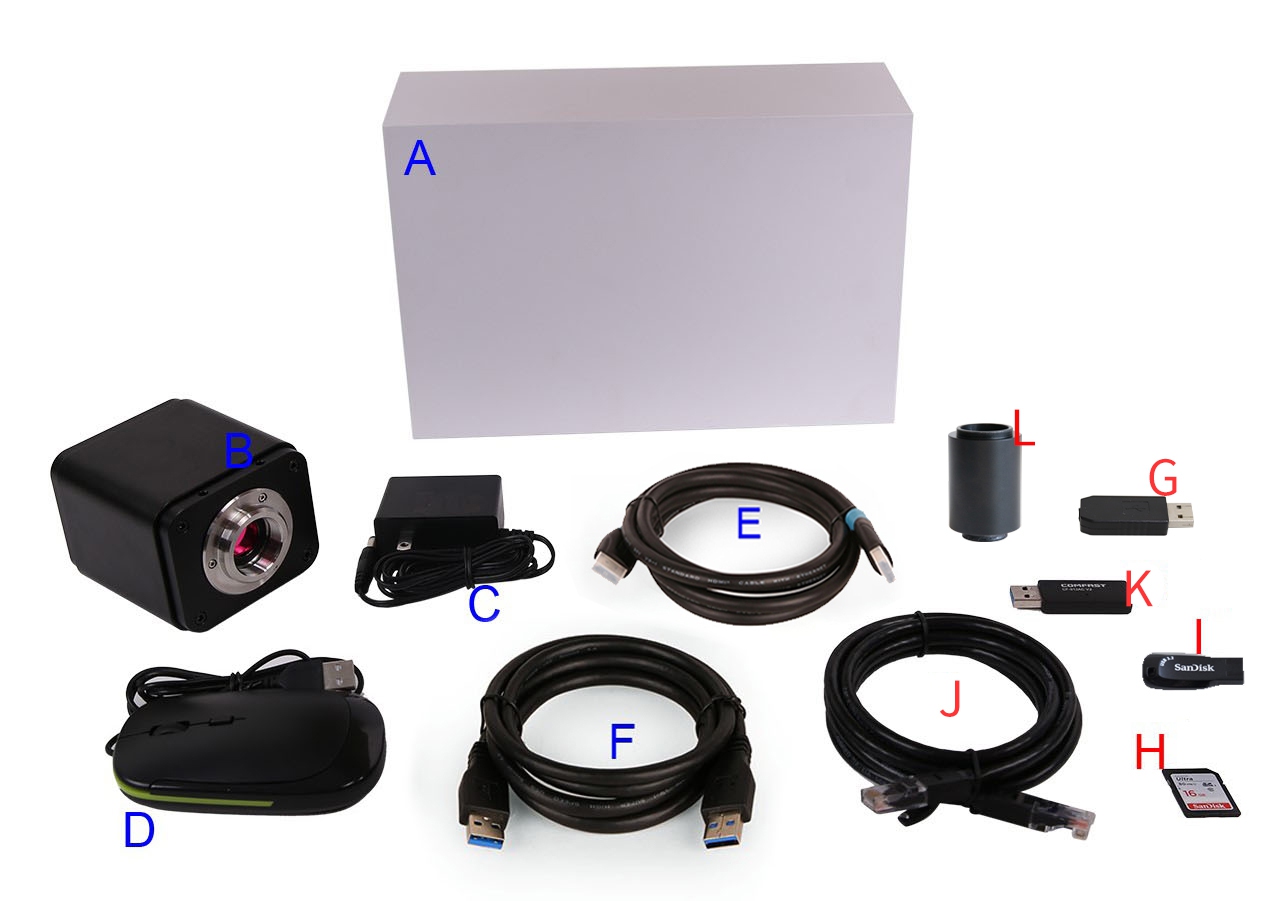

装箱清单

X8CAM4K

标准装箱清单

A

相机包装盒规格：L:25.5cm W:17.0cm H:9.0cm (1pcs, 1.7 公斤/每盒)

B

X8CAM4K系列相机一台

C

电源适配器: 输入: AC 100~240V 50Hz/60Hz, 输出: DC 12V 1A
美标: 型号:POWER-U-12V1A(MSA-C1000IC12.0-12H-US)
欧标: 型号:POWER-E-12V1A(MSA-C10001C12.0-12H-DE)

D

USB鼠标

E

HDMI 2.0线

F

USB3.0 A公A公镀金头数据线/1.5m

可选附件

G

音控模块

H

SD卡（16G以上， Class 10）

I

U盘

J

网线

K

USB接口无线网卡适配器（WiFi模式下，需要USB WiFi适配器才能操作相机），不同的型号，外形会有所不同

L

ToupTek 1.2/1.5X 显微镜适配器(适配X8CAM4K22MPA), 图谱光电的工程师会根据你的应用帮助你选定合适的显微镜适配器
