XCAM4K系列HDMI/NETWORK/USB多输出C接口CMOS相机

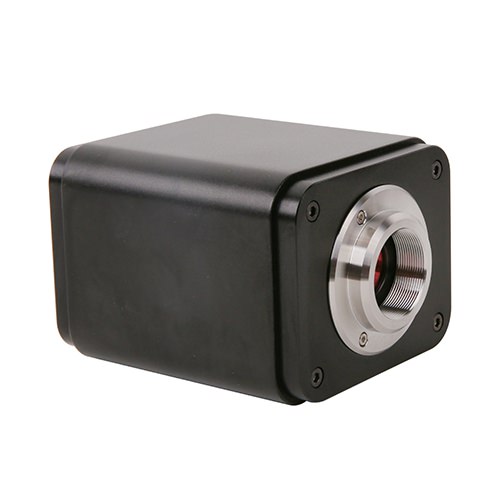

XCAM4K相机

XCAM4K系列HDMI相机是图谱光电的新一代HDMI相机,其4K分辨率帧时的速率达到60帧,系目前国内帧速率极高的HDMI相机。

XCAM4K8MPA HDMI相机选用索尼IMX334LQR-C CMOS图像传感器,该传感器采用Exmor技术,芯片尺寸达到1/1.2”,单个像素尺寸为2.0µm x 2.0µm。IMX334具有灵敏度高、暗电流低以及色弥散小(采用R、G与B主色的彩色滤光片)的特点。

XCAM4K8MPB系列HDMI相机选用索尼IMX485LQR-C CMOS图像传感器,该传感器采用Exmor技术,芯片尺寸达到1/1.8”,单个像素尺寸为2.9µm x 2.9µm。IMX485具有极高的灵敏度(G光灵敏度在1/30s内达到2188mv )、暗电流低以及色弥散小(采用R、G与B主色的彩色滤光片)的特点。

XCAM4K16MPA系列HDMI相机选用索尼IMX183LQR-C CMOS图像传感器,该传感器采用Exmor技术,芯片尺寸达到1/1.06”,单个像素尺寸为2.4µm x 2.4µm。IMX183具有灵敏度高、暗电流低以及色弥散小(采用R、G与B主色的彩色滤光片)的特点。

XCAM4K系列HDMI相机采用标准的C型安装接口,最大限度地兼容各种显微镜系统。当与HDMI显示器或电视一起使用时,它可以录制视频。如果连接NETWORK/USB,则还可以实时将视频传输到计算机进行图像捕获和视频录制。

硬件3D降噪,锐度与局域色调映制等算法的引入大大提升了XCAM4K系列相机图像与视频的质量。

所包含的Windows软件提供图像处理和测量功能,以及高级复合功能,如图像拼接和景深延拓。该软件具有在多个放大倍数下倍率校准功能,可实现不同倍率下尺寸的精确测量。对Mac和Linux系统,则可以使用精简版的软件,用于捕获视频、静态图像,完成图像的简单处理。

XCAM4K系列相机的基本特性:

  • Sony Exmor/Strarvis背照式CMOS传感器
  • 4K HDMI/WLAN/USB多接口输出C 接口CMOS相机
  • 4K/1080P HDMI输出自适应切换
  • SD卡/USB闪存盘保存捕获图像或视频,并支持本地预览与回放
  • 内嵌XCamView软件用于控制相机
  • 通过移动图像传感器在HDMI接口与Window平台的USB/WiFi接口实现自动对焦
  • 强大的ISP功能,锐化和3D降噪效果显著,ROI白平衡更加精准
  • ToupView/ToupLite软件,电脑端操作更便捷
  • iOS/Android移动端应用,免费应用商店下载
XCAM4K相机

相关型号

型号 传感器型号与尺寸(mm) 像素(μm) G光灵敏度/暗电流 分辨率/FPS 采样平均 曝光时间(ms)
XCAM4K8MPA Sony IMX334(C)
1/1.8"(7.68x4.32)
2.0x2.0 505mv with 1/30s
0.13mv with 1/30s
60@3840x2160(HDMI)
30@3840x2160(NETWORK)
30@3840x2160(USB)
1x1 0.04~2000
XCAM4K8MPB Sony IMX485(C)
1/1.2"(11.14x6.26)
2.9x2.9 2188mv with 1/30s
0.39mv with 1/30s
60@3840x2160(HDMI)
30@3840x2160(NETWORK)
30@3840x2160(USB)
1x1 0.04~2000
XCAM4K16MPA Sony IMX183(C)
1/1.06"(13.06x7.34)
2.4x2.4 461mv with 1/30s
0.21mv with 1/30s
30@3840x2160(HDMI)
30@3840x2160(NETWORK)
15@5440x3060(USB)
1x1 0.04~2000

详细参数

物理接口按键 功能描述
USB Mouse USB鼠标接口,用于内置XCamView软件的控制;
USB3.0 连接U盘,实现图片和视频存储功能(主机模式);
连接5G WiFi适配器模块实现无线视频图像传输(AP/STA模式,主机模式);
连接电脑USB3.0接口实现视频图像传输(出厂默认配置,设备模式);
HDMI 符合HDMI2.0规范,用于4K/1080P视频图像输出,支持显示器的自动分辨率切换(4K/ 1080P切换);
NEWWORK 以太网接口,连接路由器/交换机,用于视频图像的网络传输;
SD 符合SDIO3.0规范,用于捕获视频与图像的存贮;
ON/OFF 电源开关;
LED LED状态指示灯;
DC12V 12V/1A电源插孔;
视频 / 数据接口 功能描述
HDMI接口 支持HDMI2.0协议;60fps@4K 或60fps@1080P(XCAM4K8MPA,XCAM4K8MPB);
30fps@4K 或30fps@1080P(XCAM4K16MPA);
以太网接口 30fps@4K或30fps/1080P, 支持分辨率实时切换;
支持H264/H265编码视频图像输出;
支持编码带宽实时调节;
支持DHCP获取和手动配置网络;
支持unicast/multicast(单播/组播)配置;
WiFi 接口 通过USB3.0接口连接5G WiFi适配器模块,通过WiFi(AP/STA模式)传输视频( 主机模式 );
USB3.0 接口 通过USB3.0接口连接到电脑,传输MJPEG实时图像( 设备模式 )。
HDMI接口功能描述
视频录制 视频格式:MP4封装H264/H265编码的8M(3840x2160)视频文件;
存储帧率:50~60fps(XCAM4K8MPA,XCAM4K8MPB,与SD卡速度等级和图像分辨率相关);
26~30fps(XCAM4K16MPA,与SD卡速度等级和图像分辨率相关)。
图像捕获 8M(3840x2160, XCAM4K8MPA,XCAM4K8MPB) JPEG或者TIFF格式,可选择SD卡或者U盘;
16M(5440x3060,XCAM4K16MPA) JPEG或者TIFF格式,可选择SD卡或U盘。
测量信息存储 捕获图像支持测量信息和图像内容分层存储和融合存储功能。
ISP 功能 支持曝光时间/增益调节(自动/手动曝光),白平衡(手动/自动/ROI白平衡),锐化,3D 降噪,饱和度,对比度,亮度,Gamma以及50HZ/60HZ防闪烁,彩转灰等功能
图像辅助功能 放大/缩小(最大10倍数码放大),镜像/翻转,冻结,十字线,画中画,对比(实时图像和存储介质中的图片比较功能,图像与图像对比),图片浏览(Browser),录制视频回放以及丰富的图像测量功能
内嵌RTC 提供板上精确时间控制。
将相机各参数恢复为出厂设置 将相机各参数恢复为出厂设置
多语言支持 英语/简体中文/繁体中文/韩语/泰语/法语/德语/日语/意大利语等多种语言
LAN/WiFi/USB 接口 的软件 功能与运行环境
白平衡 经典自动、手动以及ROI白平衡
颜色技术 Ultra-Fine颜色引擎以及3D降噪和局部动态范围调整等技术
捕获/控制SDK 标准接口API(Windows/Linux/Mac)
记录机制 静态图像或视频
操作系统 Microsoft® Windows® XP /Vista /7/8/8.1(32 & 64 bit)
OSx(Mac OS X)
Linux
PC基本要求 CPU:Intel Core2 2.8GHz或更高
内存:4GB或更多
USB接口:USB2.0接口或更高
显示器: 19”或更大
CD-ROM
相机工作环境
工作温度 / 摄氏度 -10~ 50
贮存温度 / 摄氏度 -20~ 60
工作湿度 30~80%RH
保存湿度 10~60%RH
电源 DC 12V/1A 适配器

应用方向

XCAM4K 相机可以用于现场检测、显微镜观测等。

应用实例

XCAM4K应用实例
苜蓿茎
XCAM4K应用实例
蚕豆根
XCAM4K应用实例
较老的碎米荠胚胎
XCAM4K应用实例
玉米叶

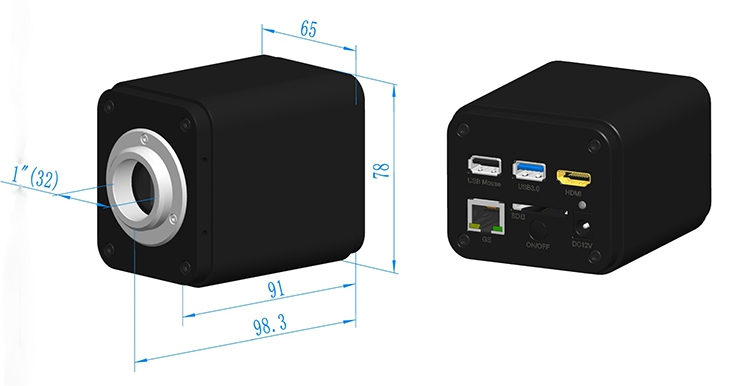

XCAM4K系列相机外形尺寸

XCAM4K相机外形尺寸

装箱清单

XCAM4K
XCAM4K系列多输出相机装箱清单(立方形)
XCAM4K
XCAM4K系列多输出相机装箱清单(扁平形)
装箱清单
A 相机包装盒规格: L:25.5cm W:17.0cm H:9.0cm (1pcs, 1.57公斤/每盒)
B XCAM4K系列相机一台
C 电源适配器:
输入: AC 100~240V 50Hz/60Hz
输出: DC 12V 1A
美标 : 型号: GS12U12-P1I 12W/12V/1A: UL/CUL/BSMI/CB/FCC
欧标 : 型号:GS12E12-P1I 12W/12V/1A; TUV(GS)/CB/CE/ROHS
EMI标准:EN55022,EN61204-3, EN61000-3-2,-3, FCC Part 152 class B, BSMI CNS14338
EMS标准:EN61000-4-2,3,4,5,6,8,11,EN61204-3, A级轻工业标准
D USB鼠标
E HDMI 2.0线
F 高速USB3.0 A公A公镀金头数据线/2.0m
G CD (驱动与应用程序,Ø12cm)
可选附件
H SD卡(16G 以上,速度Class 10)
I USB接口无线网卡适配器(WiFi模式下,需要USB WiFi适配器才能操作相机)
J 千兆网网线
K 可调焦式目镜筒适配器 Dia.23.2mm目镜筒转C接口
(请根据你的相机与显微镜选择其中之一)
108001/AMA037
108002/AMA050
108003/AMA075
L 固定式目镜筒适配器 Dia.23.2mm目镜筒转C接口
(请根据你的相机与显微镜选择其中之一)
108005/FMA037
108006/FMA050
108007/FMA075
注意:对K和L选项,请先确定你的相机型号(C接口,显微镜相机或望远镜相机), 图 谱光电的工程师会根据你的应用帮助你选定合适的显微镜或望远镜适配器;
M 108015(Dia.23.2mm to 30.0mm环)/用于直径30mm目镜筒转接环
N 108016(Dia.23.2mm to 30.5mm环)/用于直径30.5mm目镜筒转接环
O 测微尺 106011/TS-M1(X=0.01mm/100Div.);
106012/TS-M2(X,Y=0.01mm/100Div.);
106013/TS-M7(X=0.01mm/100Div., 0.10mm/100Div.)
