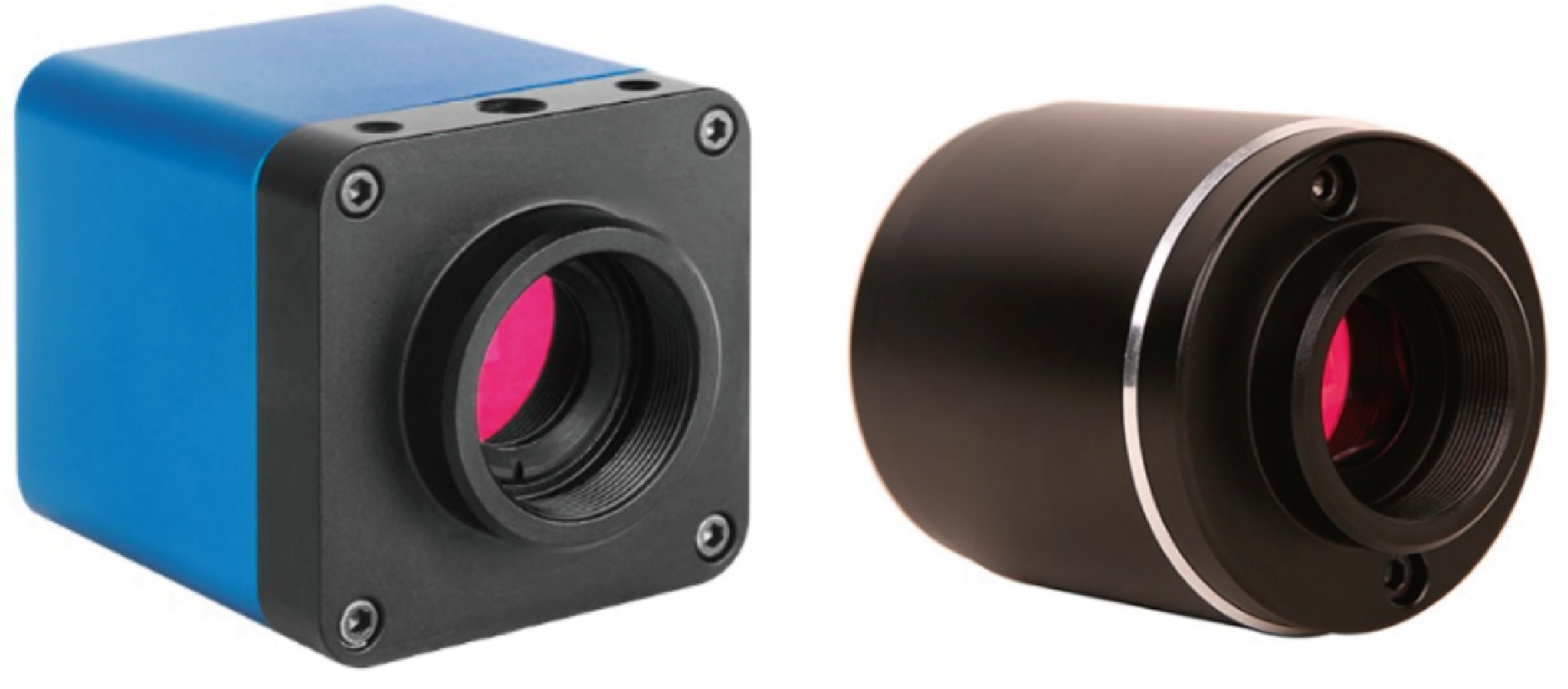

XCAMLITE1080P系列HDMI相机不需要电脑即可直接用于体视显微镜或生物显微镜视频与图像的采集。
XCAMLITE1080P系列HDMI相机的基本特性：
- Sony Starvis 背照式CMOS传感器
- HDMI接口输出
- SD 卡保存捕获图像或视频
- 内嵌XCamView软件用于控制相机
- 拥有强大的ISP以及其他相关的处理功能

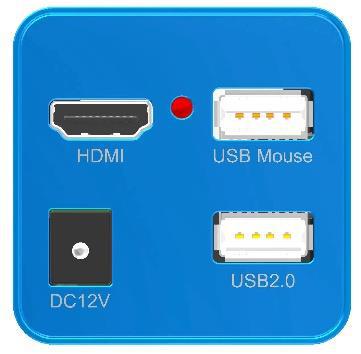

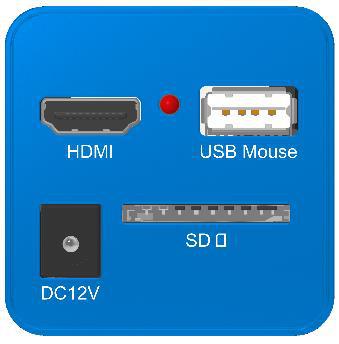

| 物理接口与按键 | 功能描述 |
|---|---|
|
HDMI |
符合HDMI1.4标准。 用于标准FHD显示器的1080P格式视频输出； |
|
LED |
LED状态指示灯； |
|
USB Mouse |
USB鼠标接口，用于内置XCamView软件的控制； |
|
DC12V |
12V/1A电源插孔； |
|
SD |
符合SDIO3.0规范，用于捕获视频与图像的存贮； |
| 视频接口 | HDMI接口功能描述 |
|
HDMI接口 |
支持HDMI1.4 协议；60fps@1080P； |
| 其他功能 | 功能描述 |
|
视频录制 |
视频格式：MP4封装H264/H265编码的2M(1920x1080)视频文件; 存储帧率：50~60fps (与SD 卡性能有关); |
|
图片捕获 |
2M (1920x1080) JPEG 格式，选择SD卡存储; |
|
测量信息存储 |
捕获图像支持测量信息和图像内容分层存储和融合存储功能。 |
|
ISP功能 |
支持曝光时间/增益调节（自动/手动曝光），白平衡（手动/自动/ROI白平衡），锐化，3D 降噪，饱和度，对比度，亮度，Gamma以及50HZ/60HZ防闪烁等功能。 |
|
图像辅助功能 |
放大/缩小（最大10倍数码放大），镜像/翻转，冻结，十字线，图片浏览(Browser)，录制视频回放以及丰富的图像测量功能 |
|
将相机各参数恢复为出厂设置 |
将相机各参数恢复为出厂设置 |
|
多语言支持 |
英语/简体中文/繁体中文/韩语/泰语/法语/德语/日语/意大利语等多种语言 |
| 相机工作环境 | |
|
工作温度（摄氏度） |
-10~ 50 |
|
贮存温度（摄氏度） |
-20~ 60 |
|
工作湿度 |
30~80%RH |
|
保存湿度 |
10~60%RH |
|
电源 |
DC 12V/1A 适配器 |
| 相机尺寸 | |
|
长度 x 宽度 x 高度 |
78 mm (3.07”) x 65 mm (2.56”) x 98.3mm (3.87”) |
|
运输重量 |
0.47 kg (1.0lbs) |
XCAMLITE1080P 用于体视显微镜或生物显微镜视频与图像的采集。
应用实例
玉米种子LS
玉米茎横切
十年生松树茎横切
木质双子叶植物茎横切
相机接口和外形尺寸

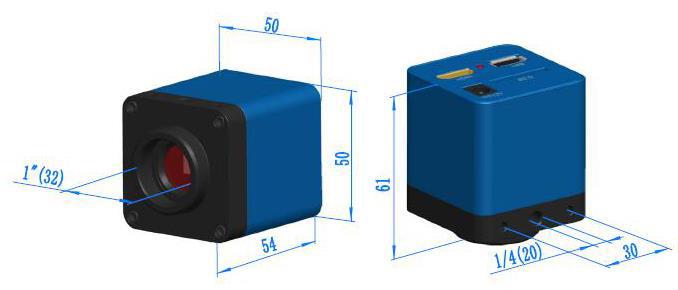

XCAMLITE1080P系列相机(方形)

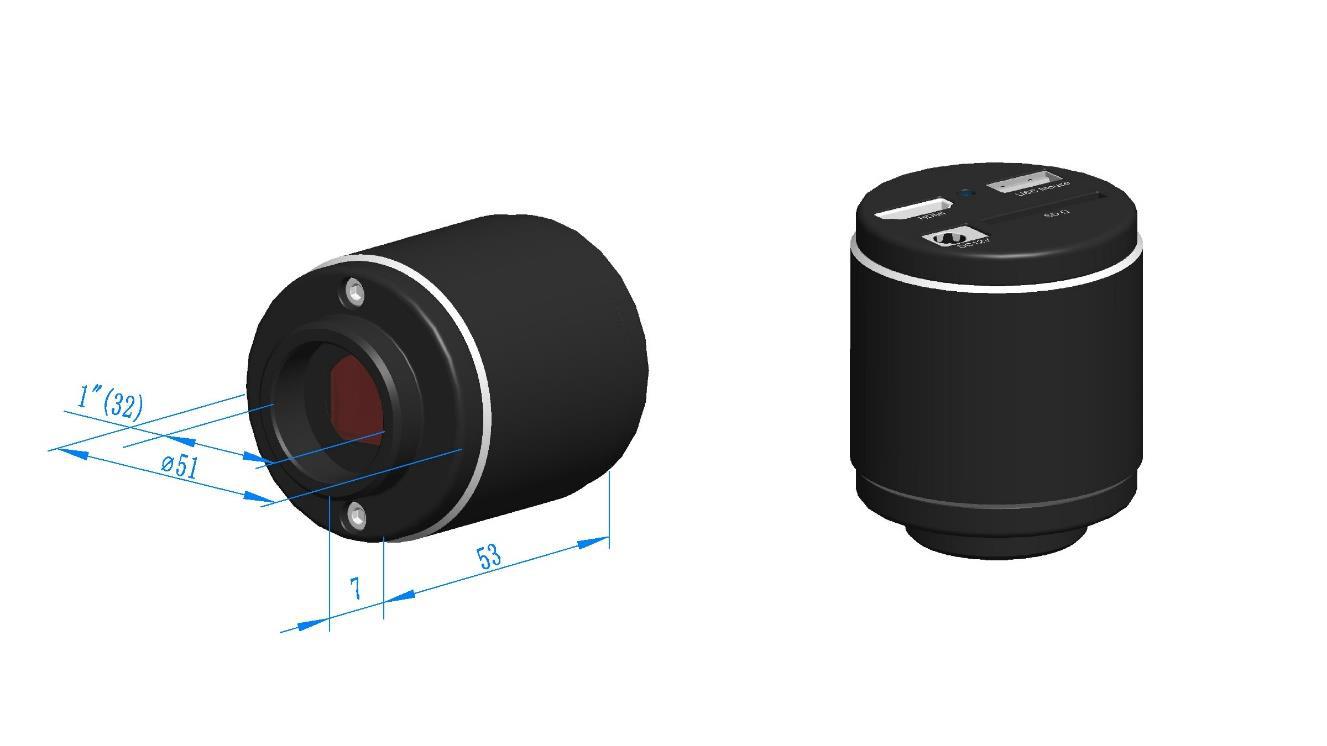

XCAMLITE1080P系列相机(圆形)
| 标准装箱清单 | ||||
|---|---|---|---|---|
| A | 相机包装盒规格: L:17.4cm W:17.4cm H:7.6cm (1pcs, 0.54公斤/ 每盒) | |||
| B | XCAMLITE1080P一台 | |||
| C |
电源适配器: 输入: AC 100~240V 50Hz/60Hz, 输出: DC 12V 1A 美标 : 型号: POWER-U-12V1A(MSA-C1000IC12.0-12W-US): UL/CE/FCC 欧标 : 型号: POWER-E-12V1A(MSA-C10001C12.0-12W-DE): UL/CE/FCC EMI 标准: FCC Part 15 Subpart B EMS 标准: EN61000-4-2,3,4,5,6 |
|||
| D | HDMI线 | |||
| E | USB 鼠标/USB 无线鼠标 | |||
| 可选附件 | ||||
| F | 可调焦式目镜筒适配器 |
Dia.23.2mm目镜筒转C接口 (请根据你的相机与显微镜选择其中之一) |
108001/AMA037
108002/AMA050 108003/AMA075 |
|
| G | 固定式目镜筒适配器 |
Dia.23.2mm目镜筒转C接口 (请根据你的相机与显微镜选择其中之一) |
108005/FMA037
108006/FMA050 108007/FMA075 |
|
| 注意： 对F和G选项, 请先确定你的相机型号(C接口，显微镜相机或望远镜相机), 图谱光电的工程师会根据你的应用帮助你选定合适的显微镜或望远镜适配器; | ||||
| H | 108015(Dia.23.2mm to 30.0mm 环)/用于直径30mm目镜筒转接环 | |||
| I | 108016(Dia.23.2mm to 30.5mm环)/用于直径30.5mm目镜筒转接环 | |||
| J | 测微尺 |
106011/TS-M1(X=0.01mm/100Div.);
106012/TS-M2(X,Y=0.01mm/100Div.); 106013/TS-M7(X=0.01mm/100Div., 0.10mm/100Div.) |
||
| K | U盘/SD卡(4G 或者 8G) | |||
1/2.8"(5.57x3.13)
