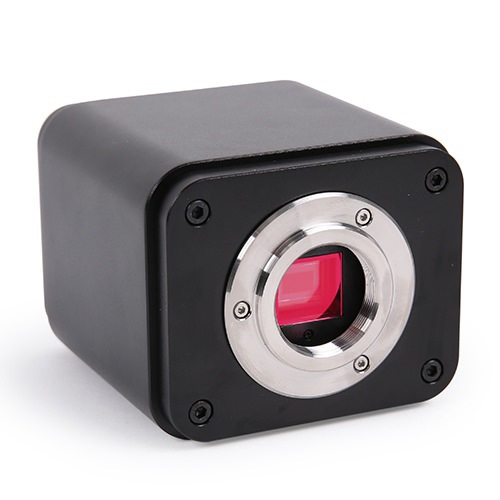

XFCAMTOP4K8MPA HDMI相机是图谱光电设计的一款包含多种方式输出(HDMI/WiFi/USB)相机，这里XFCAM的X表示多接口的意思的CMOS相机，F表示自动对焦。它采用超高性能的CMOS传感器。相机既可以直接连接到HDMI显示器，还可以通过WiFi、USB连接到电脑，更可以将图像同视频保存在SD卡中供现场分析与后继研究。
XFCAMTOP4K8MPA HDMI相机本身就是一款内嵌ARM核，可以将控制相机的各项功能以控制面板的形式直接显示在HDMI显示器上，更进一步，用户可以用USB接口鼠标直接对相机的各项参数进行操控。另外HDMI显示界面底部还有各种工具条按钮供用户进行操作。
XFCAMTOP4K8MPA HDMI相机最大的特点是相机内嵌自动对焦系统，能够实现对场景特定区域的自动对焦。
通过插入WiFi模块或者通过USB线，与电脑连接，则用户可以用随相机的软件ToupView或ToupLite直接实现对相机的硬件控制。
XFCAMTOP4K8MPA HDMI相机可以用于现场检测、显微镜观测等。
XFCAMTOP4K8MPA系列HDMI相机的基本特性：
- Sony Exmor/Strarvis背照式CMOS传感器
- 4K HDMI/WLAN/USB多接口输出C 接口CMOS相机
- 4K/1080P HDMI输出自适应切换
- SD卡/USB闪存盘保存捕获图像或视频，并支持本地预览与回放
- 内嵌XCamView软件用于控制相机
- 通过移动图像传感器在HDMI接口与Window平台的USB/WiFi接口实现自动对焦
- 强大的ISP功能，锐化和3D降噪效果显著，ROI白平衡更加精准
- ToupView/ToupLite软件，电脑端操作更便捷
- iOS/Android移动端应用，免费应用商店下载

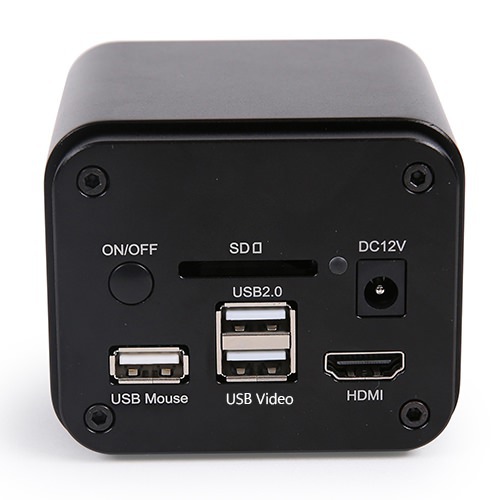

| 接口与按键功能 | |
|---|---|
| ON/OFF | 电源开/关 |
| SD | 符合SDIO3.0规范，用于捕获视频与图像的存贮 |
| LED | 电源LED指示灯 |
| DC12V | 12V 电源插孔 |
| USB Mouse | USB鼠标接口，用于内置XCamView软件的控制 |
| USB2.0 |
连接U盘，用于存贮图片和视频
连接5G WiFi适配器模块实现无线视频图像传输(AP或STA模式) |
| USB Video | 连接电脑USB口实现视频图像传输 |
| HDMI | 符合HDMI 1.4规范，用于4K/1080P视频图像输出，支持显示器自动适配(4K/1080P自动切换) |
| HDMI输出接口 | |
| UI操作 | 通过USB接口鼠标实现对XCamView的操控 |
| 图像捕获 | 8M(3840x2160) JPEG格式图片。用户可使用SD卡或者是U盘作为存储设备 |
| 视频录像 |
视频格式:MP4封装H264编码的8M(3840x2160)视频文件
存储帧率:30fps |
| 相机控制面板功能 | 包括拍照、录像、曝光、增益、白平衡(自动/手动/ROI)、颜色调整， 锐度与3D降噪控制 |
| 工具栏 | 包括缩放、镜像、比较(视频与图片，图片与图片)、冻结、十字线、浏览，视频回放等能 |
| WiFi接口/USB Video接口 | |
| UI操作 | 通过Windows/Linux/OSX/iOS/Android平台的ToupView或ToupLite |
| WiFi性能 | 频率:2.4G带宽:20M协议:802.11n 最高速率:150Mbps RF功率20dBm(最大时) |
| 频率:5G带宽:40M协议:802.11ac 最高速率:400Mbps RF功率20dBm(最大时) | |
| USB Video接口性能 | 5Gbps 180Mbps |
| 连接数 | WiFi:1~3个(根据使用环境和连接距离)/USB3.0: 1个 |
| 白平衡 | 自动/手动/ROI白平衡 |
| 记录机制 | 静态图像或视频 |
| 捕获/控制SDK | 标准API(Windows/Linux/Mac) |
| 软件环境 | |
| PC操作系统 |
Microsoft®
Windows®
XP / Vista / 7 / 8 / 8.1(32 & 64 bit)
OSx(Mac OS X) Linux |
| PC基本要求 | CPU:Intel Core2 2.8GHz或更高 |
| 内存:4GB或更多 | |
| USB接口:USB2.0高速接口 | |
| 显示器:19”或更大 | |
| CD-ROM | |
| 相机工作环境 | |
| 工作温度（摄氏度） | -10℃~ 50℃ |
| 贮存温度（摄氏度） | -20℃~ 60℃ |
| 工作湿度 | 30~80%RH |
| 保存湿度 | 10~60%RH |
| 电源 | DC 12V/1A 适配器 |
| 相机尺寸 | |
| 长度x宽度x高度 | 78 mm (3.07”) x 65 mm (2.56”) x 94.5mm (3.72”) |
| 运输重量 | 0.47 kg (1.0lbs) |
XFCAMTOP4K8MPA 相机可以用于现场检测、显微镜观测等。
应用实例
Capsella Older Emdryo Sec
Cucurbit Stem LS
Pear Sec Showing Stone Ceil
Simple Cuboidal Epithelium Sec

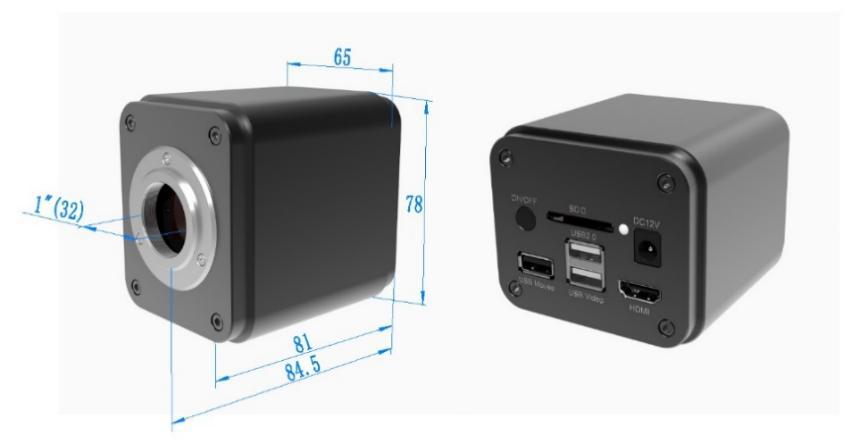

XFCAMTOP4K8MPA系列相机外形尺寸
| 装箱清单 | |||
|---|---|---|---|
| A | 相机包装盒规格: L:25.5cm W:17.0cm H:9.0cm (1pcs， 1.43公斤/每盒) | ||
| B | XFCAMTOP4K8MPA 相机一台 | ||
| C |
电源适配器:
输入: AC 100~240V 50Hz/60Hz 输出: DC 12V 1A |
美标 ： 型号: GS12U12-P1I 12W/12V/1A: UL/CUL/BSMI/CB/FCC
欧标 ： 型号:GS12E12-P1I 12W/12V/1A； TUV(GS)/CB/CE/ROHS EMI标准：EN55022，EN61204-3， EN61000-3-2，-3， FCC Part 152 class B， BSMI CNS14338 EMS标准：EN61000-4-2，3，4，5，6，8，11，EN61204-3， A级轻工业标准 |
|
| D | USB鼠标 | ||
| E | HDMI线 | ||
| F | 高速USB2.0 A公A公镀金头数据线/2.0m | ||
| G | CD (驱动与应用程序，Ø12cm) | ||
| 可选附件 | |||
| H | SD卡（16G 以上，速度Class 10） | ||
| I | 可调焦式目镜筒适配器 |
Dia.23.2mm目镜筒转C接口
(请根据你的相机与显微镜选择其中之一) |
108001/AMA037
108002/AMA050 108003/AMA075 |
|
Dia.31.75mm目镜筒转C接口
(请根据你的相机与望远镜选择其中之一) |
108008/ATA037
108009/ATA050 108010/ATA075 |
||
| J | 固定式目镜筒适配器 |
Dia.23.2mm目镜筒转C接口
(请根据你的相机与显微镜选择其中之一) |
108005/FMA037
108006/FMA050 108007/FMA075 |
|
Dia.31.75mm目镜筒转C接口
(请根据你的相机与望远镜选择其中之一) |
108011/FTA037
108012/FTA050 108013/FTA075 |
||
| 注意：对J和K选项， 请先确定你的相机型号(C接口，显微镜相机或望远镜相机)， 图谱光电的工程师会根据你的应用帮助你选定合适的显微镜或望远镜适配器; | |||
| K | 108015(Dia.23.2mm to 30.0mm环)/用于直径30mm目镜筒转接环 | ||
| L | 108016(Dia.23.2mm to 30.5mm环)/用于直径30.5mm目镜筒转接环 | ||
| M | 测微尺 |
106011/TS-M1(X=0.01mm/100Div.)；
106012/TS-M2(X，Y=0.01mm/100Div.); 106013/TS-M7(X=0.01mm/100Div.， 0.10mm/100Div.) |
|
| N | U盘 | ||
| O | USB接口无线网卡适配器（WiFi模式下，需要USB WiFi适配器才能操作相机），不同的型号，外形会有所不同 | ||
1/1.8"(7.68x4.32)
0.1mv with 1/30s
30@3840x2160(WiFi)
30@3840x2160(USB)
