HCAM系列便携式USB2.0数码显微镜

HCAM系列便携式数码显微

HCAM数码显微镜是一种放大倍率适中,使用方便的数码显微镜。放大倍率在10X到200X(同显示屏有关,不连续,非线性)之间,可以用于观测邮票、硬币、昆虫、植物、小岩石、皮肤、宝石、电路板等。在高倍的时候也可以用于观察传统的生物切片等。

更进一步的是,使用内置的0.35MP,1.3MP or 2.0 MP CMOS相机可以捕获与保存你所观察到的样本图片同视频到电脑。显微镜所配置的LED照明可确保样品清楚明亮。而随机所附的金属支架可以确保在高倍观察对象时保证稳定与准确聚焦,方便实用。

ToupTek便携式数码显微镜对于学生和成年人中是一种寓教于乐的教育工具,非常适合业余爱好者,质量控制检查员,医疗专业人士和科研人员使用。

HCAM系列便携式USB接口显微镜分为KPA同KPB两大类。

HCAM系列便携式USB接口显微镜的基本特性:

  • USB供电的便携式数码显微镜,其放大倍率可在10倍到200倍(非线性)调节
  • 内置0.35MP,130万像素或200万像素的数码相机(KPA)用于拍摄照片和视频
  • 内置0.35MP~500万像素数码相机(KPB)用于拍摄照片和视频
  • 8个LED环形照明
  • 使用附带的Windows软件来拍摄图像和视频。使用内置测量菜单进行样本测量
  • 计算机要求:CD/ DVD驱动器和USB2.0端口。 UVC即插即用,支持Windows7/8/10,Vista和XP(32/64位)

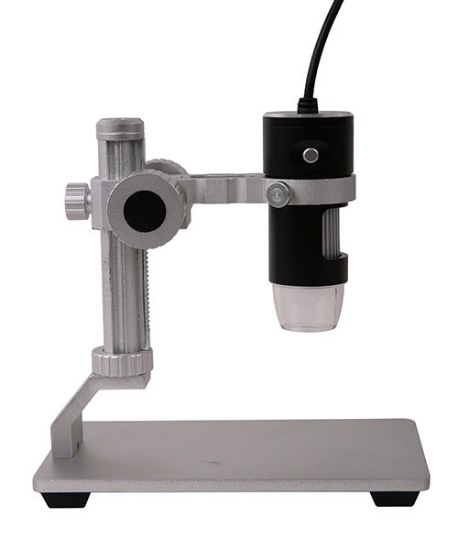

HCAM系列便携式数码显微

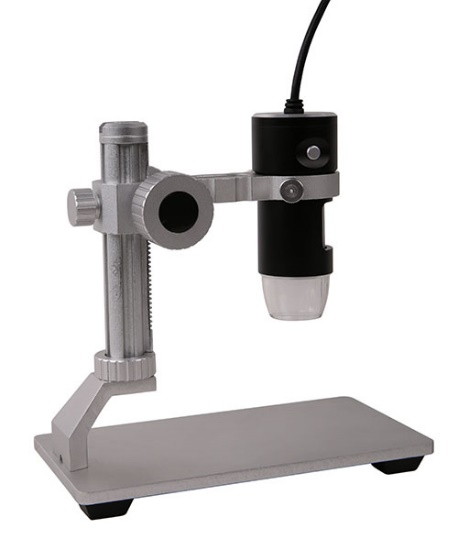

HCAM系列便携式数码显微

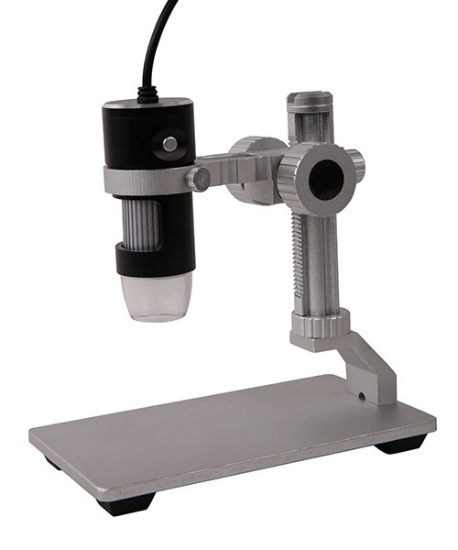

HCAM系列便携式数码显微

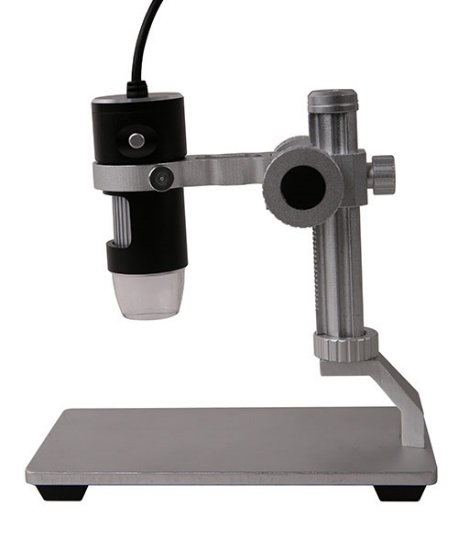

HCAM系列便携式数码显微

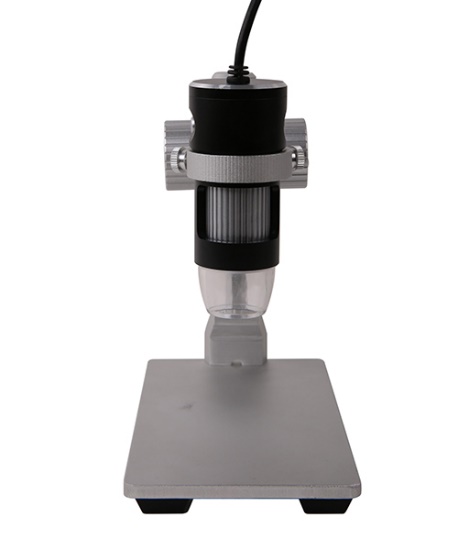

HCAM系列便携式数码显微

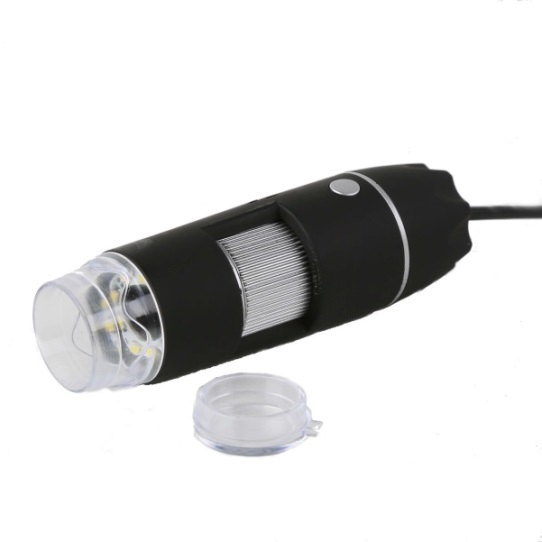

HCAM系列便携式数码显微

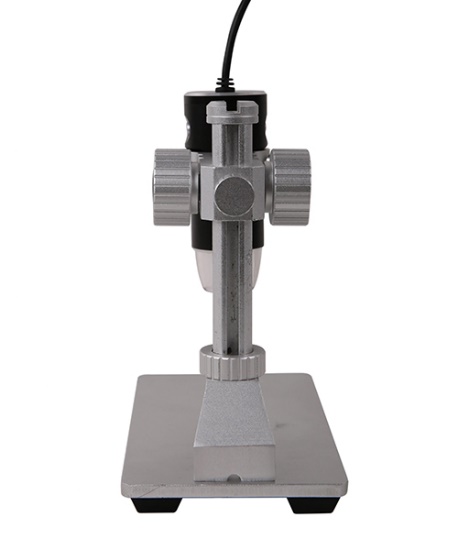

HCAM系列便携式数码显微

相关型号

HCAM KPA系列便携式显微镜参数表

型号 像素数/传感器型号 传感器尺寸(mm) 像素(μm) FPS/分辨率 采样平均 曝光时间
HCAM02000KPA 200万/MI2010(C) 1/3.2“ 2.8x2.8 15@1600x1200
30@800x600
1x1 0.5ms~30ms
HCAM01300KPA 130万/MT9M112(C) 1/4“ 2.8x2.8 15@1280x1024
30@640x512
1x1 0.5ms~30ms
HCAM00350KPA 35万/GC0308(C) 1/6.5“ 3.4x3.4 30@640x480 1x1 0.5ms~30ms

HCAM KPB系列便携式显微镜参数表

型号 像素数/传感器型号 传感器尺寸(mm) 像素(μm) FPS/分辨率 采样平均 曝光时间
HCAM00300KPB BF3A03 1/6.5” 3.15x3.15 20@640x480
20@320x240
1x1 8ms-125ms
HCAM01300KPB PAS5130 1/3” 3.75x3.75 30@1280x960
30@1280x720
30@640x480
1x1 8ms-125ms
HCAM02000KPB PS5230 1/2.7” 3.0x3.0 27@1920x1080
27@1280x720
30@640x480
1x1 8ms-125ms
HCAM03000KPB SC5235S 1/3.2” 1.998x1.998 25@2048x1536
25@1920x1080
25@1280x960
25@1024x768
1x1 3.9ms-1000ms
HCAM05000KPB SC5235S 1/2.7” 1.998x1.998 20@2592x1944
20@2048x1536
25@1920x1080
25@1280x960
25@1024x768
1x1 3.9ms-1000ms

详细参数

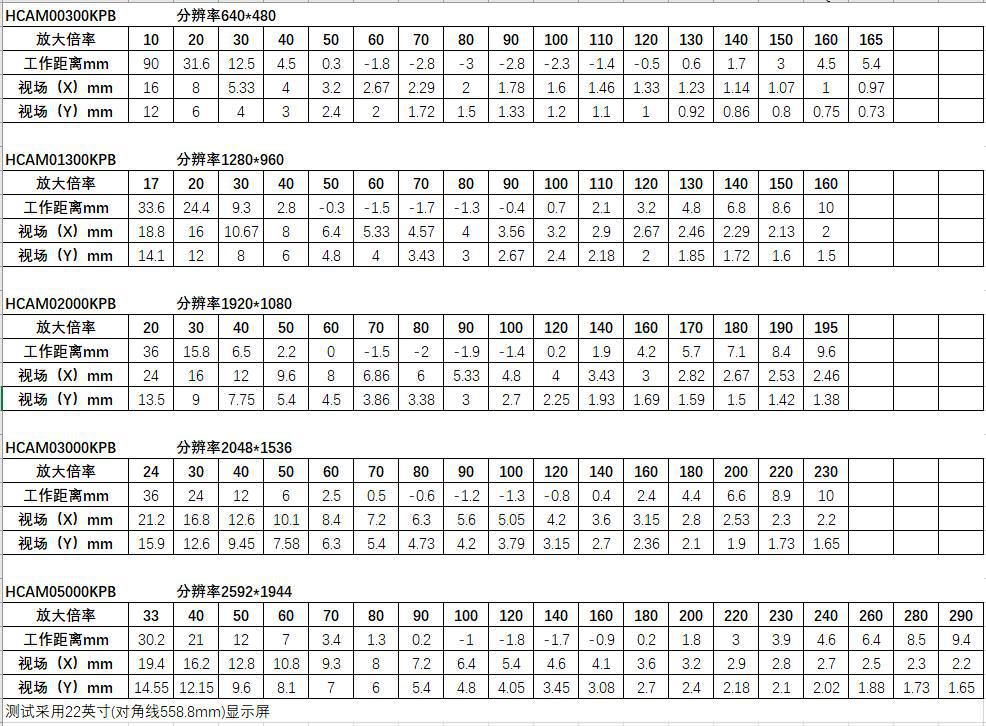

HCAM KPB系列便携式显微镜工作距离与放大率的关系

HCAM系列便携式数码显微
HCAM系列便携式显微镜光学参数
光学透镜 5片高减反膜光学玻璃(KPB)
光学放大率 0.1x~3.3x
工作距离 参见HCAM KPB系列便携式显微镜工作距离与放大率的关系参数表
照明 8LED照明
支架

KPA系列:M-SD-HM1, M-SD-HM2 or M-SD-HM3

KPB系列:M-SD-HM4(支撑架环直径为33mm)

硬件配置
光谱响应范围 380-650nm (有红外截止滤光片情况下)
白平衡 白平衡/手动Temp-Tint调整
色彩还原技术 芯片自动
峰值量子效率 N/A
读出噪声 N/A
消光比 N/A
拖尾噪声(Smear) N/A
放大倍率 10X~200X(指定的显示器非线性)
捕获/控制SDK DirectShow, 外触发捕获
记录方式 图像和视频
致冷方式* 自然冷却
相机工作环境
工作温度(摄氏度) -10~ 50
贮存温度(摄氏度) -20~ 60
工作湿度 30~80%RH
贮存湿度 10~60%RH
供电电源 相机通过USB接口供电
软件运行环境
操作系统

Microsoft® Windows® XP / Vista / 7 / 8 / 10 / 11(32 & 64 位)

OS X (Mac OS X)

Linux

计算机配置 CPU:Intel Core 2 2.8GHz 或更高
内存:2GB或更大
USB接口:USB2.0高速接口
显示器:17”或以上
CD-ROM

应用方向

HCAM 可以用于观测邮票、硬币、昆虫、植物、小岩石、皮肤、宝石、电路板等。在高倍的时候也可以用于观察传统的生物切片等。

应用实例

HCAM应用实例
黑色织物
HCAM应用实例
口罩缝线
HCAM应用实例
iPhone像素放大图
HCAM应用实例
苜蓿茎秆
