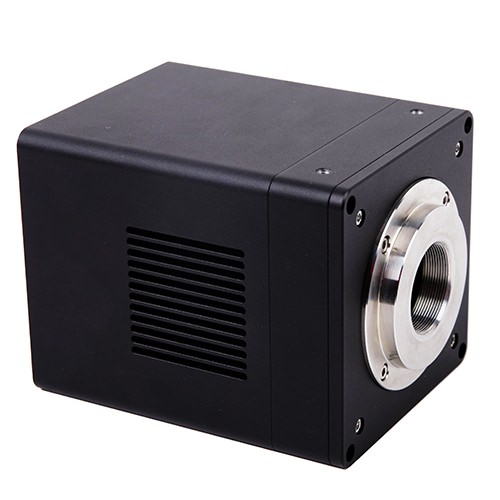

ITR3CMOS系列带外触发双级半导体深度制冷温度可控C接口USB3.0 CMOS相机

机器视觉相机

ITR3CMOS系列工业相机搭载了 Sony Exmor CMOS 等高性能图像传感器,针对传感器固有的热噪声,专门设计了高效制冷模块使得相机传感器的工作温度比环境温度低达40度。针对低温结雾现象,设计了精巧防结雾结构,确保传感器表面在低温情况下不会结雾。 ITR3CMOS 系列相机这一独有技术大大降低了图像噪声,保证了图像质量的获取。

ITR3CMOS系列工业相机传感器的温度可以通过软件控制,确保在视频或图像噪声小的情况下尽可能高的光电转换量子效率( Sony Exmor CMOS 等高性能图像传感器在温度特别低的情况下,其量子效率也会大大降低,所以温度可控显得相当重要)。

传感器控制与视频数据传输通过 USB3.0 快速传输协议接口以实现快速预览。

ITR3CMOS系列工业相机随机附送 ToupView 高级图像处理软件以实现对相机的控制与捕获图像的处理。

ITR3CMOS系列工业相机支持自由运行或触发操作模式,支持一次触发采集单张或多张图片。集成了高稳定性的工业级IO模块,可以跟多路外部设备同步,或多相机同步工作。

ITR3CMOS系列工业相机的基本特性:

  • 基于SONY Exmor CMOS传感器的科学级专业相机;
  • 双级专业设计的高性能TE冷却结构,结构灵巧,散热速度快。温度任意可控,最高达40度温度降幅;
  • 精巧防结雾结构,确保传感器在超低温度情况下传感器表面不会结雾;
  • IR-CUT双AR膜保护玻璃(可选);
  • 高速USB3.0接口,传输速度高达5Gbits/s;
  • 支持长达1小时的精准曝光控制技术;
  • 高动态范围,部分达到16bit;
  • 支持视频同软件/硬件触发模式捕获单帧或多帧图像;
  • Ultra-Fine颜色处理引擎,实现完美颜色再现能力;
  • 随相机提供高级视频与图像处理应用软件ToupView/ToupLite;
  • 提供Windows/Linux/macOS/Android多平台标准SDK;

相关型号


订购代码

传感器型号与尺寸

像素(μm)

G光灵敏度/暗电流

FPS/分辨率
位深度

采样平均

曝光时间

ITR3CMOS45000KMA
ITRM145000A

45M/IMX492(M,RS)
1.4”(18.93x13.00)

2.315x2.315

175mV with 1/30s
0.03mV with 1/30s

8.1@8176x5616
30.0@4080x2808
8.1@7408x5556
33.0@3696x2778
10.4@8176x4320
34.7@4096x2160
62.5@2048x1080
86.5@1360x720
8 Bit / 12 Bit

1x1(3:2)
2x2(3:2)
1x1(4:3)
2x2(4:3)
1x1(17:9)
2x2(17:9)
3x3(17:9)
4x4(17:9)

100μm~15s

ITR3CMOS26000KPA
ITRP126000A

26M/IMX571(C, RS)
1.8”(23.48x15.67)

APS-C

3.76x3.76

485mv with 1/30s
0.07mv with 1/30s

14@6224x4168
37@3104x2084
110@2064x1386
8 Bit / 16 Bit

1x1
2x2
3x3

150μm~15s

ITR3CMOS26000KMA
ITRM126000A

26M/IMX571(M, RS)
1.8 “(23.48x15.67)

APS-C

3.76x3.76

871mv with 1/30s
0.07mv with 1/30s

14@6224x4168
37@3104x2084
110@2064x1386
8 Bit / 16 Bit

1x1
2x2
3x3

150μm~15s

ITR3CMOS21000KPA
ITRP121000A

21M/IMX269(C)
4/3”(17.4x13.1)

3.3x3.3

400mv with 1/30s
0.1mv with 1/30s

17@5280x3954

17@3952x3952

56@2640x1976

67@1760x1316

192@584x438
8 Bit / 12 Bit

1x1
1x1
2x2
3x3
9x9

100μm~15s

ITR3CMOS20000KPA
ITRP120000A

20M/IMX183(C,RS)
1 “(13.056x8.755)

2.4x2.4

462mv with 1/30s
0.21mv with 1/30s

19.0@5440x3648
48.8@2736x1824
59.4@1824x1216
8 Bit / 12 Bit

1x1
2x2
3x3

53μm~15s

ITR3CMOS20000KMA
ITRM120000A

20M/IMX183(M,RS)
1 “(13.056x8.755)

2.4x2.4

777mv with 1/30s
0.21mv with 1/30s

(F8.0)

19.0@5440x3648
48.8@2736x1824
59.4@1824x1216
8 Bit / 12 Bit

1x1
2x2
3x3

53μm~15s

ITR3CMOS10300KPA
ITRP110300A

10.3M/IMX294(C,RS)
4/3 “(9.56x6.5)

2.315x2.315

419mv with 1/30s
0.12mv with 1/30s

30.0@4128x2808
38.5 @4096x2160
59.8@2048x1080
87.2@1360x720
8 Bit / 14 Bit

1x1
1x1
2x2
3x3

150μm~15s

ITR3CMOS10300KMA
ITRM110300A

10.3M/IMX492(M,RS)
1.4 “(9.56x6.5)

2.315x2.315

175mv with 1/30s
0.12mv with 1/30s

30.0@4128*2808
38.5@ 4096*2160
59.8@2048*1080
87.2@1360*720
8 Bit / 14 Bit

1x1
1x1
2x2
3x3

150μm~15s

ITR3CMOS09000KPA
ITRP109000A

9M/IMX533(C,RS)
1”(11.28x11.28)

3.76x3.76

534mv with 1/30s
0.04mv with 1/30s

40@2992x3000
62@1488x1500
186@992x998
8 Bit / 14 Bit

1x1
2x2
3x3

100μm~15s

ITR3CMOS09000KMA
ITRM109000A

9M/IMX533(M,RS)
1”(11.28x11.28)

3.76x3.76

877mv with 1/30s
0.04mv with 1/30s

40@2992x3000
62@1488x1500
186@992x998
8 Bit / 14 Bit

1x1
2x2
3x3

100μm~15s

ITR3CMOS08300KPA
ITRP108300A

8.3M/IMX585(C,RS)
1/1.2”(11.14x6.26)

2.9x2.9

5970mv with 1/30s
0.13mv with 1/30s

45@3840x2160
70@1920x1080
8 Bit / 12 Bit

1x1
2x2

30μm~15s

ITR3CMOS07100KPA
ITRP107100A

7.0M/IMX428(C,GS)
1.1 “(14.4x9.9)

4.5x4.5

2058mv with 1/30s
0.15mv with 1/30s

51.3@3200x2200
133.8@1584x1100
8 Bit / 12 Bit

1x1
1x1

6μm~15s

ITR3CMOS07100KMA
ITRM107100A

7.0M/IMX428(M,GS)
1.1 “(14.4x9.9)

4.5x4.5

3354mv with 1/30s
0.15mv with 1/30s

51.3@3200x2200
133.8@1584x1100
8 Bit / 12 Bit

1x1
1x1

6μm~15s

ITR3CMOS01700KPA
ITRP101700A

1.7M/IMX432(C,GS)
1.1 “(14.4x9.9)

9.0x9.0

4910mv with 1/30s
0.3mv with 1/30s

98.6@1600x1100
8 Bit / 12 Bit

1x1

6μm~15s

ITR3CMOS01700KMA
ITRM101700A

1.7M/IMX432(M,GS)
1.1 “(14.4x9.9)

9.0x9.0

8100mv with 1/30s
0.3mv with 1/30s

98.6@1600x1100
8 Bit / 12 Bit

1x1

6μm~15s

ITR3CMOS01300KMA
ITRM101300A

1.3M/GLUX9701BSI
(M,UV,RS)
1 “(12.493x9.994)

9.76x9.76

2.57x108(e-/((W/m2).s))
QE89%@610nm
0.08(e-/s/pix) @-28C

30fps@1280×1024
30fps@640×512
8 Bit / HDR 16 Bit

1x1
2x2

63μm~60s

ITR3CMOS00500KMA
ITRM100500A

0.5M/GLUX1605BSI
(M,UV,RS)
1 “(12.8x9.6)

16.0x16.0

6.4x108e-/((W/m2).s))

QE95%@560nm

50(e-/s/pix)

60.0@800x600
60.0@400x300
8 Bit / HDR 16 Bit

1x1
2x2

27μm~60s

*C:彩色;M:黑白;RS:卷帘快门;GS:全局快门。

订购代码

传感器型号与尺寸

像素(μm)

G光灵敏度

暗电流

FPS/分辨率
位深度

采样平均

曝光时间

ITR3CMOS01700KPA-G

1.7M/IMX432(C,GS)
1.1 “(14.4x9.9)

9.0x9.0

4910mv with 1/30s
0.3mv with 1/30s

66fps@1600×1100
8 Bit / 12 Bit

1x1

6us~300s

ITR3CMOS01700KMA-G

1.7M/IMX432(M,GS)
1.1 “(14.4x9.9)

9.0x9.0

8100mv with 1/30s
0.3mv with 1/30s

66fps@1600×1100
8 Bit / 12 Bit

1x1

6us~300s

ITR3CMOS07100KPA-G

7.0M/IMX428(C,GS)
1.1 “(14.4x9.9)

4.5x4.5

2058mv with 1/30s
0.15mv with 1/30s

16.4fps@3200×2200
66fps@1600×1100
8 Bit / 12 Bit

1x1
1x1

6us~300s

ITR3CMOS07100KMA-G

7.0M/IMX428(M,GS)
1.1 “(14.4x9.9)

4.5x4.5

3354mv with 1/30s
0.15mv with 1/30s

16.4fps@3200×2200
66fps@1600×1100
8 Bit / 12 Bit

1x1
1x1

6us~300s

ITR3CMOS20000KPA-G

20M/IMX183(C,RS)
1 “(13.056x8.755)

2.4x2.4

462mv with 1/30s
0.21mv with 1/30s

4.5@5440x3648
18.5@2736x1824
41.7@1824x1216
8 Bit / 12 Bit

1x1
2x2
3x3

53us~300s

ITR3CMOS20000KMA-G

20M/IMX183(M,RS)
1 “(13.056x8.755)

2.4x2.4

776mv with 1/30s
0.21mv with 1/30s

4.5@5440x3648
18.5@2736x1824
41.7@1824x1216
8 Bit / 12 Bit

1x1
2x2
3x3

53us~300s

*C:彩色;M:黑白;RS:卷帘快门;GS:全局快门;G:1 Gigabit Ethernet接口。

详细参数

其他硬件参数

光谱响应范围

380-650nm (有红外截止滤光片情况下)

白平衡

ROI 白平衡/手动Temp-Tint调整/黑白相机不提供

色彩还原技术

Ultra-Fine颜色处理引擎

捕获/控制SDK

Native C/C++,C#, DirectShow, Twain和Labview

记录方式

图像和视频(软件或硬件触发)

制冷方式*

双级循环式热电制冷系统,低于环境温度42度以下,精准可控)(视传感器型号略有差别)

相机工作环境

工作温度(摄氏度)

-10~ 50

贮存温度(摄氏度)

-20~ 60

工作湿度

30~80%RH

贮存湿度

10~60%RH

供电电源

相机通过USB3.0接口供电(兼容USB2.0)

制冷模块通过外部电源供电,DC12V,3A

软件运行环境

操作系统

Microsoft® Windows® XP/ Vista / 7 / 8 /10 /11(32 & 64 位)

OS X (Mac OS X)

Linux

计算机配置

CPU:Intel Core 2 2.8GHz 或更高

内存:2GB或更大

USB接口:USB3.0高速接口,兼容USB2.0接口

显示器:17”或以上

CD-ROM

相机接口及外观尺寸


机械尺寸

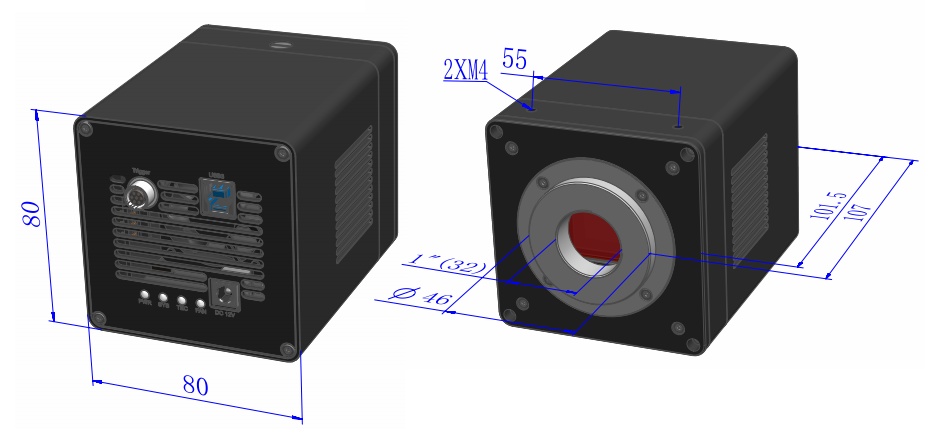

ITR3CMOS整机尺寸(单位:mm)

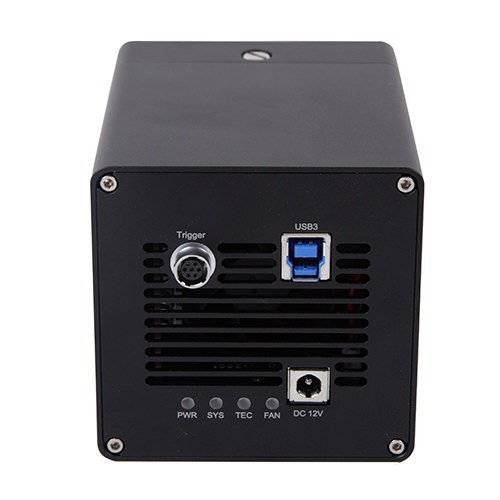

接口介绍

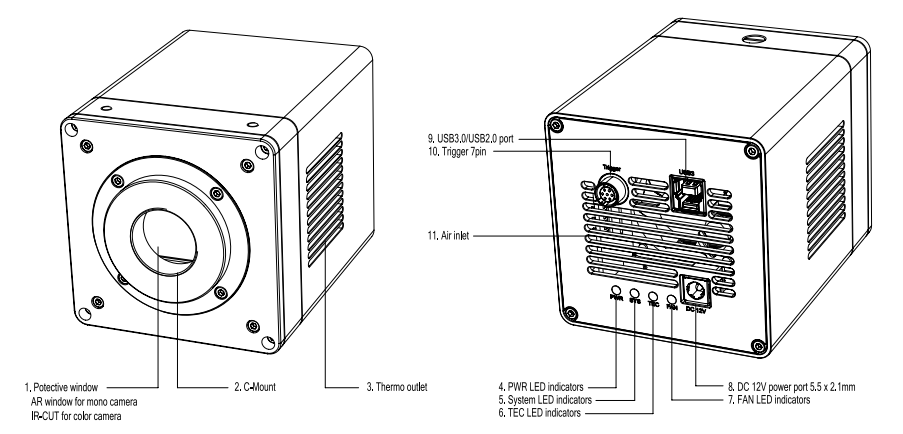

ITR3CMOS相机接口示意图

序号

规格

1

保护玻璃,黑白相机是AR玻璃,彩色相机是滤光片

2

C接口

3

热出口

4

电源LED指示灯

5

系统LED 指示灯

6

制冷LED指示灯

7

风扇LED指示灯

8

DC 12V 电源接口

9

USB 3.0/ USB 2.0接口

10

Trigger 7PIN接口

11

进风口

机械尺寸

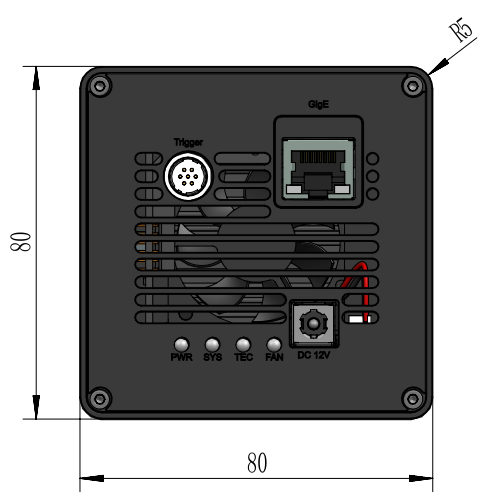

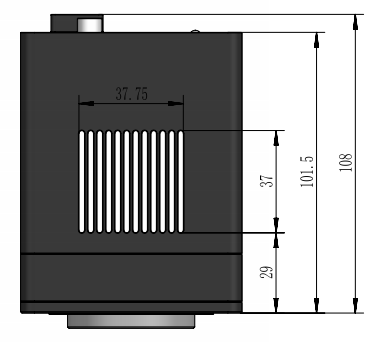

ITR3CMOS整机尺寸(单位:mm)

接口介绍

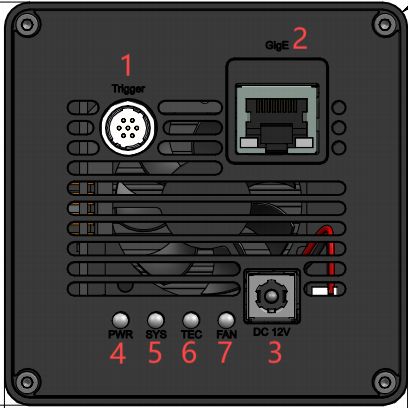

ITR3CMOS相机接口示意图

序号

规格

1

Trigger 7PIN接口

2

GigE接口

3

DC 12V 电源接口

4

电源LED指示灯

5

系统LED 指示灯

6

制冷LED指示灯

7

风扇LED指示灯

电源和IO接口定义

IUC相机接口参数 颜色 管脚 信号 信号描述说明

白色

1

GND

非隔离信号及电源地

红色

2

12V

12VDC电源输入

蓝色

3

OPTO_GND

光耦隔离信号地

黄色

4

DIR_GPIO0

非隔离信号(软件可配置输入/输出)(line2)

黑色

5

DIR_GPIO1

非隔离信号(软件可配置输入/输出)(line3)

绿色

6

OPTO_IN

光耦隔离输入信号(line0)

粉色

7

OPTO_OUT

光耦隔离输出信号(line1)

装箱清单

序号

配件名称

数量

说明

1

相机整机

1

本手册所指相机

2

电源适配器

1

输入:AC 100~240V 50Hz/60Hz,输出:DC 12V 3A

3

I/O线缆

1

7 Pin线缆或延长线缆

4

USB3.0线缆

1

USB3.0线缆

5

镜头(选配)

1

C接口镜头

序号

配件名称

数量

说明

1

相机整机

1

本手册所指相机

2

电源适配器

1

输入:AC 100~240V 50Hz/60Hz,输出:DC 12V 3A

3

I/O线缆

1

7 Pin线缆或延长线缆

4

线缆

1

GigE线缆

5

镜头(选配)

1

C接口镜头
