IUC系列机器视觉相机

购买/试用/OEM/ODM 请联系我们

联系我们 资料下载
ToupTek

简介

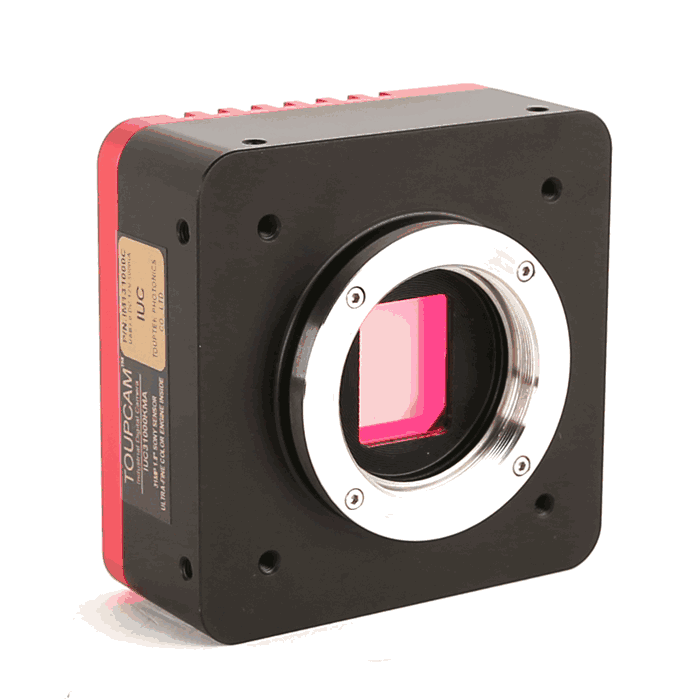

IUC系列机器视觉相机

机器视觉相机

IUC系列芯片尺寸是APS同全画幅。主要应用在工业和生命科学领域,分辨率覆盖1.7M~60M，芯片尺寸横跨1.1”~2.7”。 数据接口支持USB3、CameraLink、10 Gigabit Ethernet。 其中的KMA是黑白相机系列，KPA是彩色相机系列，支持外触发，内置硬件ISP图像处理引擎，确保色彩还原度与相机速度。

AF版本适配佳能EF卡口镜头自动对焦功能。

IUC系列相机的基本特性：

  • 采用Sony / Gpixel / ONSEMI等高品质成像芯片；
  • 支持USB3 / GigE / CameraLink / CXP等多种接口；
  • 内置硬件图像处理引擎，确保图像还原度与相机速度；
  • 支持硬触发、软触发、自由运行模式；
  • 支持ROI、翻转、位深度切换等各类功能；
  • 适应温度范围广、功耗低、性能稳定；
  • 支持固件现场升级；
  • 提供高级视频与图像处理应用软件ToupView，提供Windows/Linux/OSX多平台SDK，支持原生C/C++，C#/VB.Net，DirectShow，Twain API；
  • 符合CE、FCC、RoHS认证。

相关型号


订购代码

传感器型号与尺寸

像素(μm)

G光灵敏度
暗电流

FPS/分辨率

采样平均

曝光时间

IUC24000KPA

24.0M/IMX410CQK-C(C, RS)
2.7“ (36.02x24.00, Full Frame)

5.94x5.94

572.8mv with 1/30s
0.037mv with 1/30s

15.3@6064x4040(14bit)
41@3024x2012
114@2016x1342

1x1
2x2
3x3

150us~15s

IUC26000KMA

26.0M/IMX571BLR(M, RS)
1.8“ (23.48x15.67, APS-C)

3.76x3.76

870.9mv with 1/30s
0.07mv with 1/30s

14fps@6224×4168(16bit)
37fps@3104×2084
110fps@2064×1388

1x1
2x2
3x3

150us~15s

IUC26000KPA

26.0M/IMX571BQR(C, RS)
1.8“ (23.48x15.67, APS-C)

3.76x3.76

484.5mv with 1/30s
0.07mv with 1/30s

14fps@6224×4168(16bit)
37fps@3104×2084
110fps@2064×1388

1x1
2x2
3x3

150us~15s

IUC26000KMA-AFU

26.0M/IMX571BLR(M, RS)
1.8“ (23.48x15.67, APS-C)

3.76x3.76

870.9mv with 1/30s
0.07mv with 1/30s

14fps@6224×4168(16bit)
37fps@3104×2084
110fps@2064×1388

1x1
2x2
3x3

150us~15s

IUC26000KPA-AFU

26.0M/IMX571BQR(C, RS)
1.8“ (23.48x15.67, APS-C)

3.76x3.76

484.5mv with 1/30s
0.07mv with 1/30s

14fps@6224×4168(16bit)
37fps@3104×2084
110fps@2064×1388

1x1
2x2
3x3

150us~15s

IUC31000KMA

31.0M/IMX342LLA(M, GS)
1.8“ (22.3x16.74, APS-C)

3.45x3.45

1830mv with 1/30s
0.15mv with 1/30s

12.0fps@6464×4852
45.9fps@3216×2426

1x1
2x2

31us~15s

IUC31000KPA

31.0M/IMX342LQA(C, GS)
1.8“ (22.3x16.74, APS-C)

3.45x3.45

1146mv with 1/30s
0.15mv with 1/30s

12.0fps@6464×4852
45.9fps@3216×2426

1x1
1x1

31us~15s

IUC60000KMA

60.0M/IMX455ALK (M, RS)
2.7“ (35.96x23.99, Full Frame)

3.76x3.76

870.9mv with 1/30s
0.04mv with 1/30s

6.1fps@9568×6380(16bit)
24.6fps@4784×3190
55.8fps@3184×2124
191.0fps@1040×706

1x1
2x2
3x3
9x9

150us~15s

IUC60000KPA

60.0M/IMX455AQK (C, RS)
2.7“ (35.96x23.99, Full Frame)

3.76x3.76

484.5mv with 1/30s
0.07mv with 1/30s

6.1fps@9568×6380(16bit)
24.6fps@4784×3190
55.8fps@3184×2124
191.0fps@1040×706

1x1
2x2
3x3
9x9

150us~15s

IUC60000KMA-AFU

60.0M/IMX455ALK (M, RS)
2.7“ (35.96x23.99, Full Frame)

3.76x3.76

870.9mv with 1/30s
0.04mv with 1/30s

6.1fps@9568×6380(16bit)
24.6fps@4784×3190
55.8fps@3184×2124
191.0fps@1040×706

1x1
2x2
3x3
9x9

150us~15s

IUC60000KPA-AFU

60.0M/IMX455AQK (C, RS)
2.7“ (35.96x23.99, Full Frame)

3.76x3.76

484.5mv with 1/30s
0.07mv with 1/30s

6.1fps@9568×6380(16bit)
24.6fps@4784×3190
55.8fps@3184×2124
191.0fps@1040×706

1x1
2x2
3x3
9x9

150us~15s
*C：彩色；M：黑白；RS：卷帘快门；GS：全局快门；AFU：自动对焦+USB3接口。

订购代码

传感器型号与尺寸

像素(μm)

G光灵敏度
暗电流

FPS/分辨率

采样平均

曝光时间

IUC26000KMA-10G

26.0M/IMX571BLR(M, RS)
1.8“ (23.48x15.67, APS-C)

3.76x3.76

870.9mv with 1/30s
0.07mv with 1/30s

45fps@6224×4168(16bit)
37fps@3104×2084
110fps@2064×1388

1x1
2x2
3x3

150us~15s

IUC26000KPA-10G

26.0M/IMX571BQR(C, RS)
1.8“ (23.48x15.67, APS-C)

3.76x3.76

484.5mv with 1/30s
0.07mv with 1/30s

45fps@6224×4168(16bit)
37fps@3104×2084
110fps@2064×1388

1x1
2x2
3x3

150us~15s

IUC26000KMA-AF10G

26.0M/IMX571BLR(M, RS)
1.8“ (23.48x15.67, APS-C)

3.76x3.76

870.9mv with 1/30s
0.07mv with 1/30s

45fps@6224×4168(16bit)
37fps@3104×2084
110fps@2064×1388

1x1
2x2
3x3

150us~15s

IUC26000KPA-AF10G

26.0M/IMX571BQR(C, RS)
1.8“ (23.48x15.67, APS-C)

3.76x3.76

484.5mv with 1/30s
0.07mv with 1/30s

45fps@6224×4168(16bit)
37fps@3104×2084
110fps@2064×1388

1x1
2x2
3x3

150us~15s

IUC60000KMA-10G

60.0M/IMX455ALK (M, RS)
2.7“ (35.96x23.99, Full Frame)

3.76x3.76

870.9mv with 1/30s
0.04mv with 1/30s

20fps@9568×6380(16bit)
40fps@4784×3190
57.52fps@3184×2124
199.37fps@1040×706

1x1
2x2
3x3
9x9

150us~15s

IUC60000KPA-10G

60.0M/IMX455AQK (C, RS)
2.7“ (35.96x23.99, Full Frame)

3.76x3.76

484.5mv with 1/30s
0.07mv with 1/30s

20fps@9568×6380(16bit)
40fps@4784×3190
57.52fps@3184×2124
199.37fps@1040×706

1x1
2x2
3x3
9x9

150us~15s

IUC60000KMA-AF10G

60.0M/IMX455ALK (M, RS)
2.7“ (35.96x23.99, Full Frame)

3.76x3.76

870.9mv with 1/30s
0.04mv with 1/30s

20fps@9568×6380(16bit)
40fps@4784×3190
57.52fps@3184×2124
199.37fps@1040×706

1x1
2x2
3x3
9x9

150us~15s

IUC60000KPA-AF10G

60.0M/IMX455AQK (C, RS)
2.7“ (35.96x23.99, Full Frame)

3.76x3.76

484.5mv with 1/30s
0.07mv with 1/30s

20fps@9568×6380(16bit)
40fps@4784×3190
57.52fps@3184×2124
199.37fps@1040×706

1x1
2x2
3x3
9x9

150us~15s
*C：彩色；M：黑白；RS：卷帘快门；GS：全局快门10G：10 Gigabit Ethernet接口；AF10G：自动对焦+10 Gigabit Ethernet接口。

订购代码

传感器型号与尺寸

像素(μm)

G光灵敏度
暗电流

FPS/分辨率

采样平均

曝光时间

IUC1700KMA-CL480

1.7M/IMX425LLJ(M,GS)
1.1“ (14.4x9.9)

9.0x9.0

8100mv with 1/30s
0.3mv with 1/30s

302@1600×1100

1x1

6us~15s
*C：彩色；M：黑白；RS：卷帘快门；GS：全局快门；CL：CamerLink接口。

详细参数

此处只展示部分，更多可通过顶部“资料下载”查看


型号

参数

IUC1700KMA-CL480

170万像素 1.1” CMOS CameraLink工业相机

相机

传感器型号

Sony IMX425LLJ

像元尺寸

9.0 µm x 9.0 µm

靶面尺寸

1.1”

帧率&分辨率

302fps@1600 x 1100

转换增益

4.97 (e-/ADU)

读出噪声

4.76 (e-)

满井电荷

20.4 (ke-)

动态范围

72dB

信噪比

43dB

灵敏度

8100mV

暗电流

0.3mV

增益范围

1-50倍

曝光时间范围

6µs-15sec

快门模式

全局快门

Binning模式

软件2x2，3x3，4x4

数据接口

CameraLink

数字IO

1路光耦隔离输入，1路光耦隔离输出，2路非隔离输入输出口

数据格式

8bit / 12bit

一般规范

供电方式

DC12V供电

功耗

<5w

温度

工作温度-10~50℃，储藏温度-30~70℃

湿度

20%-80%无冷凝

尺寸

88mmx88mmx32.1mm

重量

540g

镜头接口

C接口

软件

完整的SDK开发包/ToupView

平台和体系结构

Windows 32-bit/Windows RT/Linux/macOS/Android；x86/x64/ARM HF/ARM EL/ARM64

认证

CE，FCC

型号

参数

IUC24000KPA

2400万像素 2.7’’(Full Frame) CMOS USB3.0工业相机

相机

传感器型号

Sony IMX410CQK-C

像元尺寸

5.94 µm x 5.94 µm

靶面尺寸

2.7’’(Full Frame)

帧率&分辨率

15.3fps@6064x4040（14bit）
41fps@3024x2012
114fps@2016x1342

转换增益

1.2e-(HCG) 6.19e-(LCG)

读出噪声

0.58e-(HCG) 4.56e-(LCG)

满井电荷

19653.77e-(HCG) 101464.01e-(LCG)

动态范围

84dB (HCG) 84dB (LCG)

信噪比

42.93dB(HCG) 50.06dB(LCG)

灵敏度

572.8mv

暗电流

0.037mv

增益范围

1-50倍

曝光时间范围

150us-15sec

快门模式

卷帘快门

Binning模式

硬件2x2，3x3；软件2x2，3x3，4x4

数据接口

USB3.0（USB3.1 GEN1）

数字IO

1路光耦隔离输入，1路光耦隔离输出，2路非隔离输入输出口

数据格式

8bit / 14bit

一般规范

供电方式

DC12V供电

功耗

<5.0W

温度

工作温度-10~50℃，储藏温度-30~70℃

湿度

20%-80%无冷凝

尺寸

88mmx88mmx36.3mm

重量

540g

镜头接口

M42接口

软件

完整的SDK开发包/ToupView

平台和体系结构

Windows 32-bit/Windows RT/Linux/macOS/Android；x86/x64/ARM HF/ARM EL/ARM64

认证

CE，FCC

型号

参数

IUC60000KPA / IUC60000KPA-AFU

IUC60000KPA-10G / IUC60000KPA-AF10G

6000万像素 2.7’’(Full Frame) CMOS USB3.0 / 10GigE工业相机

相机

数据接口

USB3.0

10GigE

传感器型号

Sony IMX455AQK

像元尺寸

3.76µm x 3.76 µm

靶面尺寸

2.7’’ (Full Frame)

帧率&分辨率

6.1fps@9568x6380(16bit)
24.6fps@4784x3190
55.8fps@3184x2124
191.0@1040x706

20fps@9568x6380(16bit)
40fps@4784x3190
57.52fps@3184x2124
199.37@1040x706

转换增益

0.79e-(HCG) 1.62e-(LCG)

读出噪声

3.51e-(HCG) 5.39e-(LCG)

满井电荷

51550.45e-(HCG) 87353.34e-(LCG)

动态范围

83.34dB (HCG) 84.18dB (LCG)

信噪比

47.12dB(HCG) 49.41dB(LCG)

灵敏度

484.5mV

暗电流

0.07mV

增益范围

1x-50x

曝光时间范围

150us-15sec

快门模式

卷帘快门

Binning模式

硬件2x2，3x3，9x9；软件2x2，3x3，9x9

数字IO

1路光耦隔离输入，1路光耦隔离输出，2路非隔离输入输出口

数据格式

8bit / 16bit

一般规范

供电方式

DC12V供电

功耗

<5.5W

TBD

温度

工作温度-10~50℃，储藏温度-30~70℃

湿度

20%-80%无冷凝

尺寸

88mmx88mmx36.3mm

88mmx88mmx51.3mm

重量

540g

镜头接口

M52接口

软件

完整的SDK开发包/ToupView

平台和体系结构

Windows 32-bit/Windows RT/Linux/macOS/Android；x86/x64/ARM HF/ARM EL/ARM64

认证

CE，FCC

相机接口及外观尺寸


机械尺寸

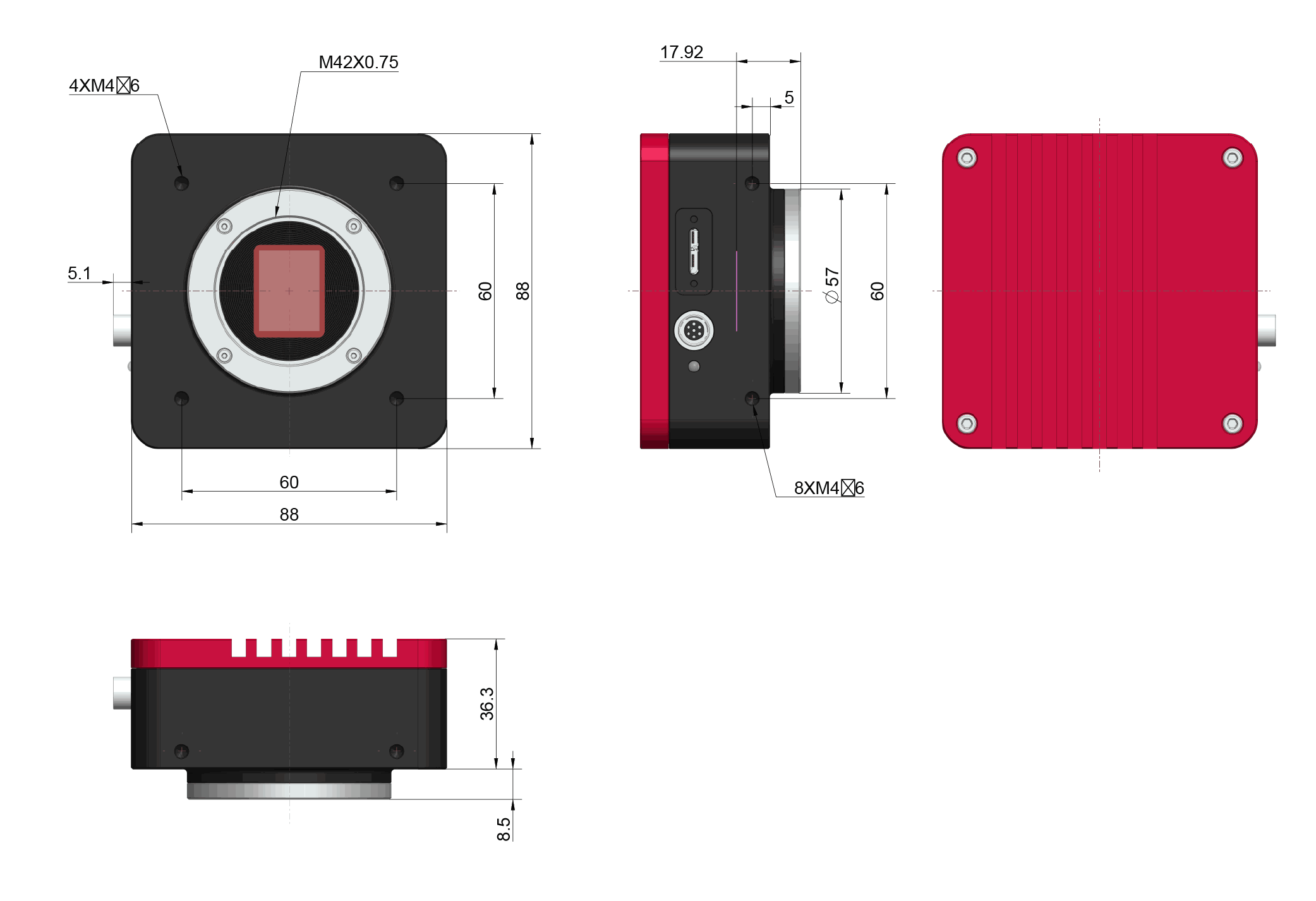

IUC整机尺寸
IUC整机尺寸(单位：mm）

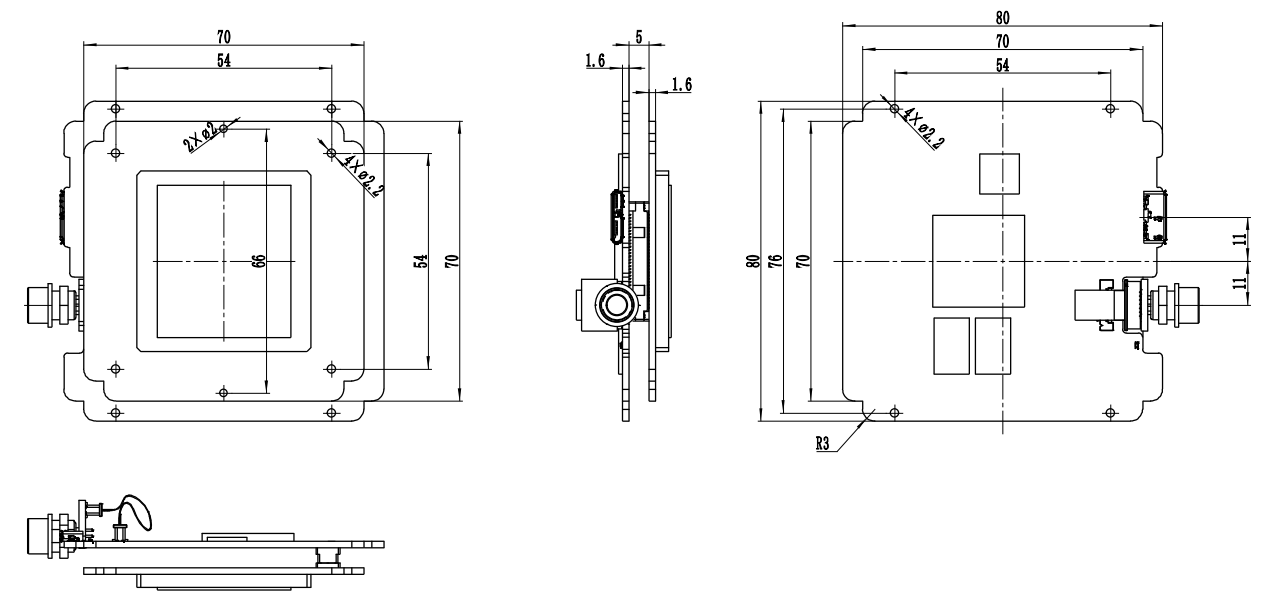

IUC裸板尺寸
IUC裸板尺寸(单位：mm）

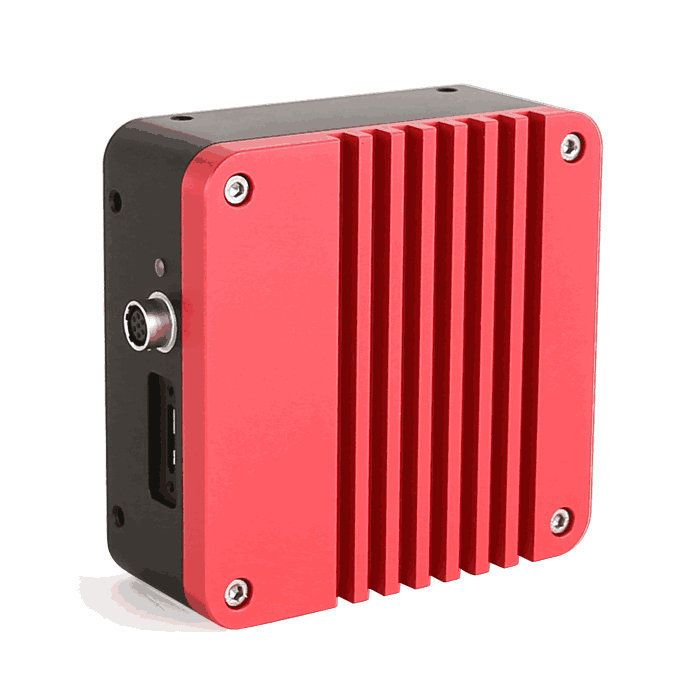

接口介绍

IUC相机接口示意图
IUC相机接口示意图

机械尺寸

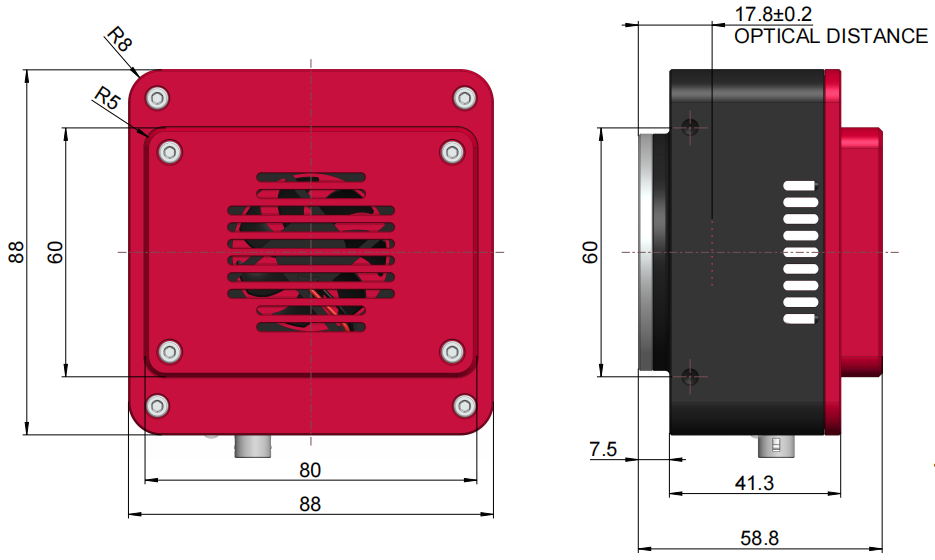

IUC整机尺寸
IUC整机尺寸(单位：mm）

接口介绍

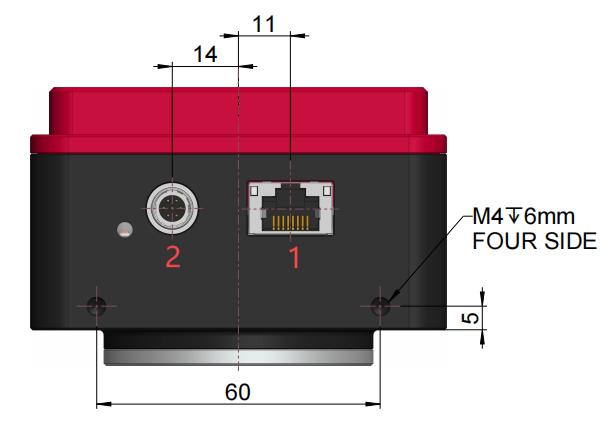

IUC相机接口示意图

序号

规格

1

10GigE接口

2

Trigger 7PIN接口

机械尺寸

IUC整机尺寸
IUC整机尺寸(单位：mm）

接口介绍

IUC相机接口示意图

序号

规格

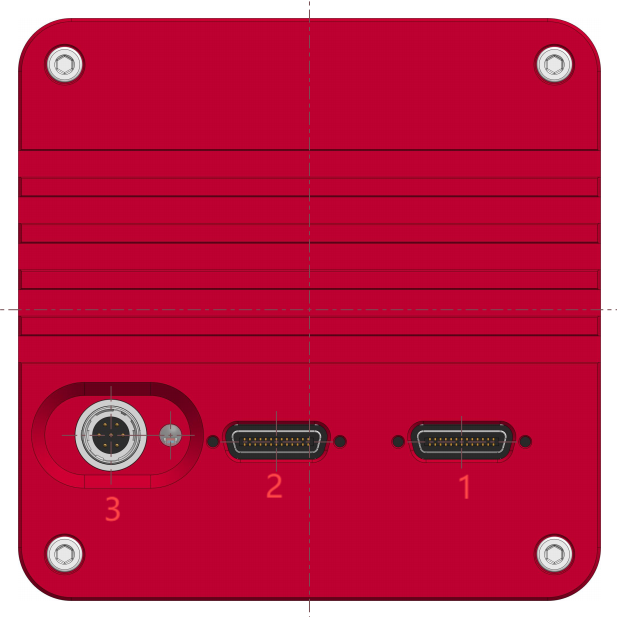

1

CameraLink1

2

CameraLink2

3

Trigger 7PIN接口

电源和IO接口定义

IUC相机接口参数 颜色 管脚 信号 信号描述说明

白色

1

GND

非隔离信号及电源地

红色

2

12V

12VDC电源输入

蓝色

3

OPTO_GND

光耦隔离信号地

黄色

4

DIR_GPIO0

非隔离信号（软件可配置输入/输出）（line2）

黑色

5

DIR_GPIO1

非隔离信号（软件可配置输入/输出）（line3）

绿色

6

OPTO_IN

光耦隔离输入信号（line0）

粉色

7

OPTO_OUT

光耦隔离输出信号（line1）

装箱清单


序号

配件名称

数量

说明

1

相机整机

1

本手册所指相机

2

I/O线缆

1

7 Pin线缆或延长线缆

3

USB3.0线缆

1

合适长度的Micro USB3.0线缆

4

电源（IUC）

1

IUC系列使用的电源适配器

5

镜头（选配）

1

C接口镜头

序号

配件名称

数量

说明

1

相机整机

1

本手册所指相机

2

I/O线缆

1

7 Pin线缆或延长线缆

3

USB3.0线缆

1

GigE线缆

4

电源

1

12V/3A 航插电源适配器

5

镜头（选配）

1

M42接口镜头

序号

配件名称

数量

说明

1

相机整机

1

本手册所指相机

2

I/O线缆

1

7 Pin线缆或延长线缆

3

线缆

1

CameraLink线缆

4

电源

1

12V/3A 航插电源适配器

5

镜头（选配）

1

C接口镜头
