BIGEYE系列M42接口/M42转C/F接口USB3.0 CMOS硬件ISP相机

BIGEYE显微相机

BIGEYE显微相机系采用采用Sony索尼Exmor,Exmor R, Exmor RS 背照式CMOS传感器或GSENSE大尺寸传感器,EXmor 系列CMOS传感器采用双层降噪技术,具有超高的灵敏度以及超低噪声,GSENSE系列传感器像素尺寸大,其芯片采用了先进的背照式加工技术,峰值量子效率高达94%;通过相关多采样技术(CMS),芯片读出噪声小于1.2e-,动态范围高达90dB,是生物成像和科学应用的理想选择。同时,GSENSE2020BSI支持全局复位卷帘曝光,具备高帧频,为高性能紫外工业检测、电晕检测等的应用提出了全新的解决方案。

BIGEYE系列显微相机集成了12位的超精细硬件图像信号处理器视频流引擎( Ultra-Fine HISPVP ),通过该 HISPVP 实现硬件 Demosaic , 调整,自动曝光,增益调节,一键单击白平衡,影像色品调整,饱和度调整,伽马校正,亮度调节,对比度调整, Bayer 格式图像转 RAW 数据供最终以 8/12bit 输出。 HISPVP 将传统的本应由计算机 CPU 处理的转移到了硬件处理,大大提升了相机的传输速度,降低了 CPU 的占用率。

利用 USB3.0 数据传输技术实现数据传输,视频传输快速而而稳定。

BIGEYE系列显微相机分辨率横跨 420 万~ 1000 万。

BIGEYE系列显微相机随机提供高级视频与图像处理应用软件 ToupView/ToupLite ;提供 Windows/ Linux/OSX 多平台 SDK ;支持原生 C/C++, C#/VB.Net, Directshow, Twain API。

BIGEYE系列相机的基本特性:

  • 采用Sony Exmor CMOS或GSENSE背照式传感器的75接口CMOS USB3.0相机;
  • 采用並列A / D转换技术实现超低噪声、低功耗;
  • 硬件分辨率横跨2M~10.3M等多种;
  • 实时8/12位切换,任意ROI尺寸
  • 锌铝合金精密CNC外壳
  • USB3.0接口确保高传输速率;
  • Ultra-Fine硬件ISP视频流引擎确保颜色精准再现与快速(对1000万像素相机,速度达30帧/每秒);
  • 随相机提供高级视频与图像处理应用软件ToupView/ToupLite;
  • 提供Windows/Linux/macOS/Android多平台标准SDK;

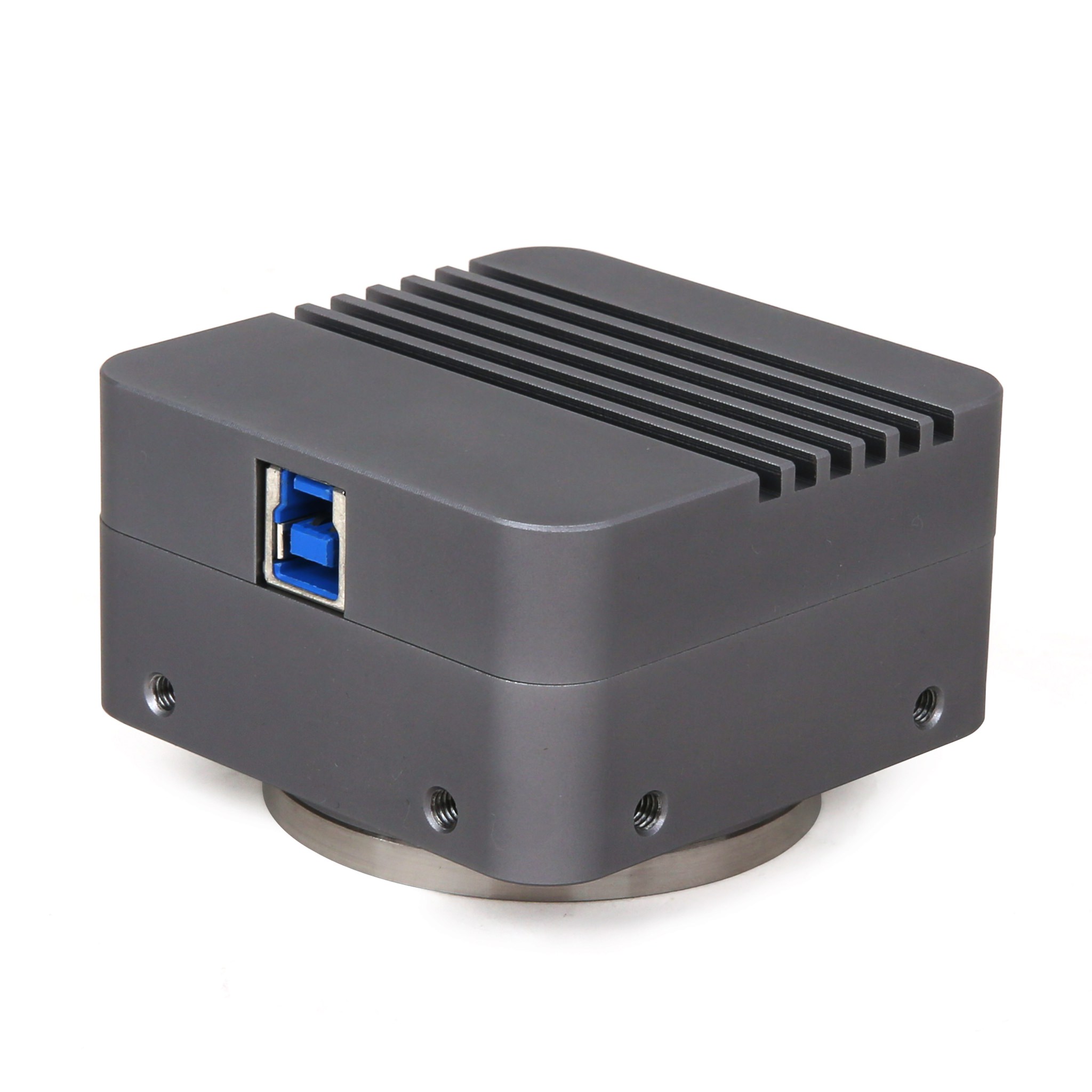

BIGEYE显微相机
BIGEYE显微相机转接

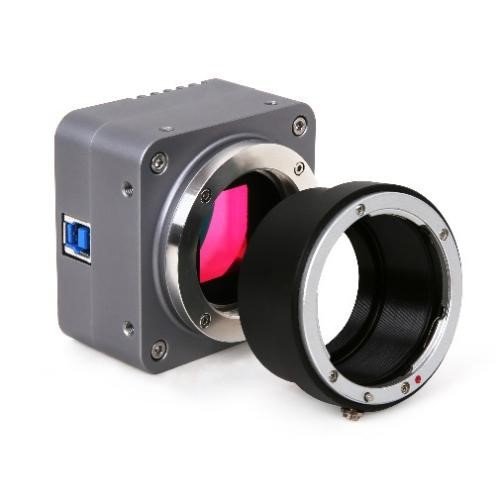

BIGEYE+F接口
BIGEYE显微相机转接

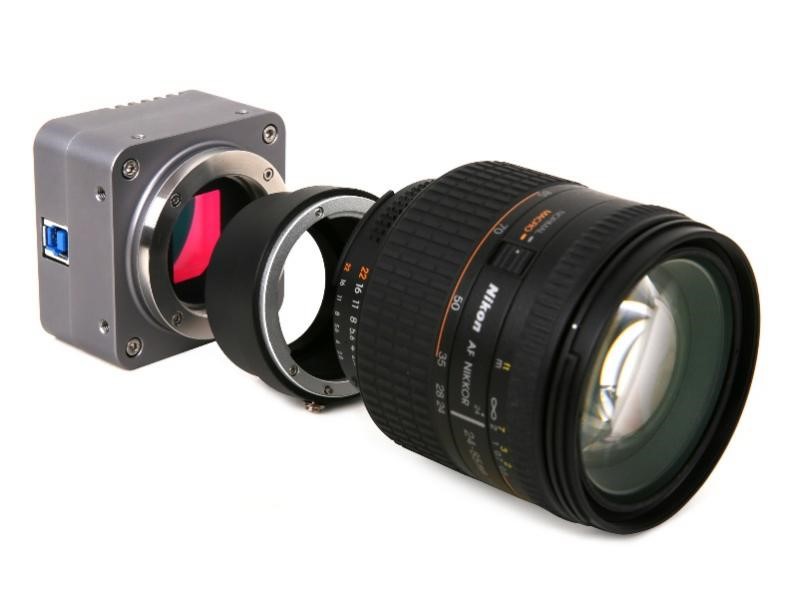

BIGEYE + F接口+透镜
BIGEYE显微相机转接

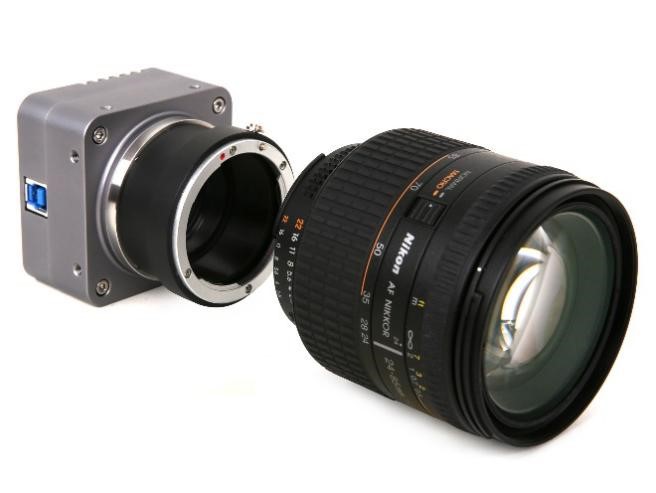

装好F接口的BIGEYE+透镜
BIGEYE显微相机转接

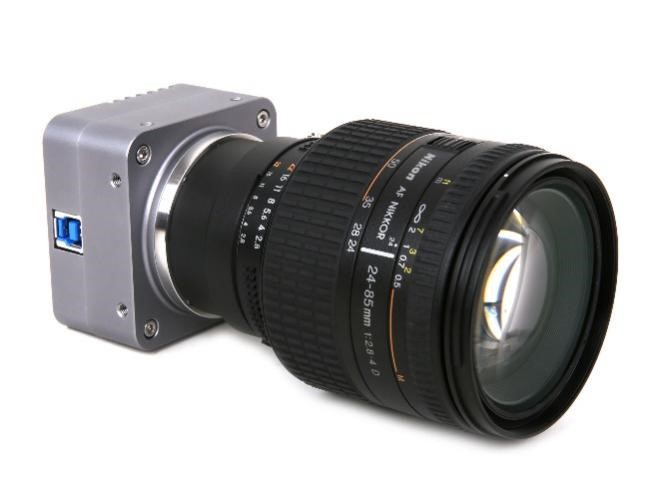

F接口BIGEYE与镜头连接在一起情形

相关型号

型号

传感器型号与尺寸

像素(μm)

G光灵敏度

暗电流

FPS/分辨率

位深度

采样平均

曝光时间

BIGEYE10000KPA

10.3M/IMX294(C)

4/3 “(17.47x12.86)

4.63 x4.63

419mv with 1/30s

0.12mv with 1/30s

30@3704x2778

34.5@4096x2160

39.5@2760x2072

62@2048x1080

86@1360x720

8 Bit / 12 Bit

1x1

1x1

1x1

2x2

3x3



0.1ms~15s

BIGEYE4200KMA

4.2M/GSENSE2020e

(M,RS)

1.2”(13.31x13.31)

6.5x 6.5

8.1x108 (e-/((W/m2).s))

Peak QE 72.5% @595nm

13(e-/s/pix)

45@2048x2048

45@1024 x 1022

8 Bit / 12 Bit

1x1

2x2



0.01ms~60s

BIGEYE4200KMB

4.2M/GSENSE2020BSI

(M,UV, RS)

1.2”(13.31x13.31)

6.5 x 6.5

1.1x108 (e-/((W/m2).s))

Peak QE 93.7% @550nm

80(e-/s/pix)

22@2048 x2048

22@1024 x1024

8 Bit / 12 Bit

1x1

2x2



0.01ms~60s

BIGEYE4200KMC

4.2M/GSENSE2020BSI

(M,UV, RS)

1.2”(13.31x13.31)

6.5 x 6.5

1.1x108 (e-/((W/m2).s))

Peak QE 93.7% @550nm

80(e-/s/pix)

44@2048x2048

44@1024x1024

44@680x680

44@512x512

8 Bit / 12 Bit

1x1

2x2







0.01ms~60s

BIGEYE4200KMD

4.2M/GSENSE2020BSI

(M,UV, RS)

1.2”(13.31x13.31)

6.5 x 6.5

1.1x108 (e-/((W/m2).s))

Peak QE 93.7% @550nm

80(e-/s/pix)

44@2048x2048

44@1024x1024

8 Bit / HDR 16 Bit

1x1

2x2



0.01ms~60s

MIPI4200KMB

4.2M/GSENSE2020BSI

(M,UV, RS)

1.2”(13.31x13.31)

6.5 x 6.5

1.1x108 (e-/((W/m2).s))

Peak QE 93.7% @550nm

80(e-/s/pix)

22@2048x2046

8 Bit / 12 Bit

1x1



0.01ms~60s

BIGEYE4200KME

4.2M/GSENSE400BSI

(M, UV, RS)

2.0“(22.53x22.53)

11 x 11

3.25x108 (e-/((W/m2).s))

Peak QE 95.3% @560nm

345(e-/s/pix)

37@2048 x2048

37@1024 x1024

8 Bit / 12 Bit

1x1

2x2



0.01ms~60s

BIGEYE1300KMA

1.3M/GLUX9701BSI

(M,UV, RS)

1”(12.49x9.99)

9.76 x 9.76

2.57x108 (e-/((W/m2).s))

Peak QE 89% @610nm

40(e-/s/pix)

30@1280x1024

30@640x512

8 Bit / HDR 16 Bit

1x1

2x2



0.05ms~60s

BIGEYE4200KMB , BIGEYE4200KMC , BIGEYE4200KMD 以及 MIPI4200KMB 特点如下

型号

功耗(W)

特点与数据输出

FPS/分辨率

BIGEYE4200KMB

2.5~2.9

可升级支持2D去噪,硬件Auto Level(缺省不支持,升级以后功耗在2.9W左右),RAW12格式

22@2048 x2048

22@1024 x1024

BIGEYE4200KMC

3.0

高帧率,RAW12格式

44@2048x2048(12bit)

44@1024x1024(12bit)

BIGEYE4200KMD

3.0

高帧率,高动态,Combined HDR 16bit(高增益12bit数据和低增益12bit数据同时输出,在FPGA内部组合为16bit HDR数据)

44@2048x2048(16bit)

44@1024x1024(16bit)

MIPI4200KMB

TBD

MIPI D-PHY CSI-2 1Ch 4Lane(适合应用到海思、瑞芯微等嵌入式平台)

22@2048x2046(12bit)

BIGEYE4200KMB , BIGEYE4200KMC , BIGEYE4200KMD 三款相机,硬件完全相同。

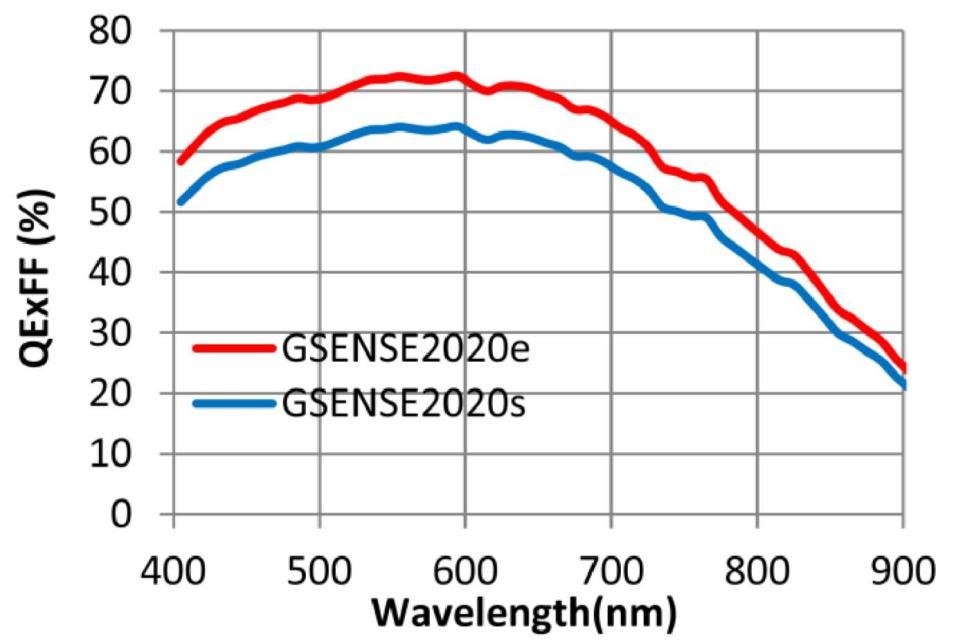

光谱响应曲线图
GSENSE2020e和GSENSE2020s的光谱响应曲线

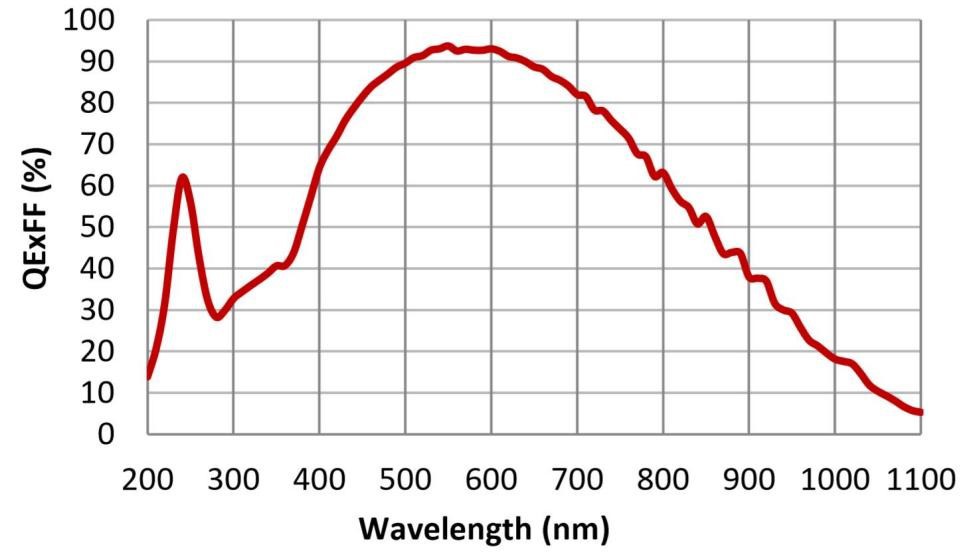

光谱响应曲线图

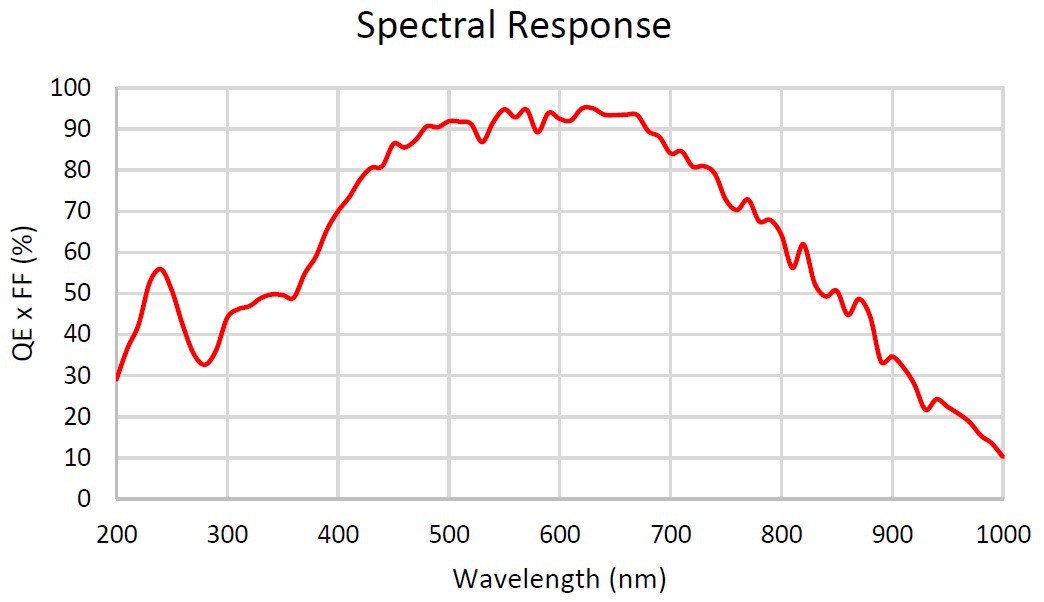

GSENSE2020BSI光谱响应曲线
光谱响应曲线图
GSENSE400BSI的光谱响应曲线图

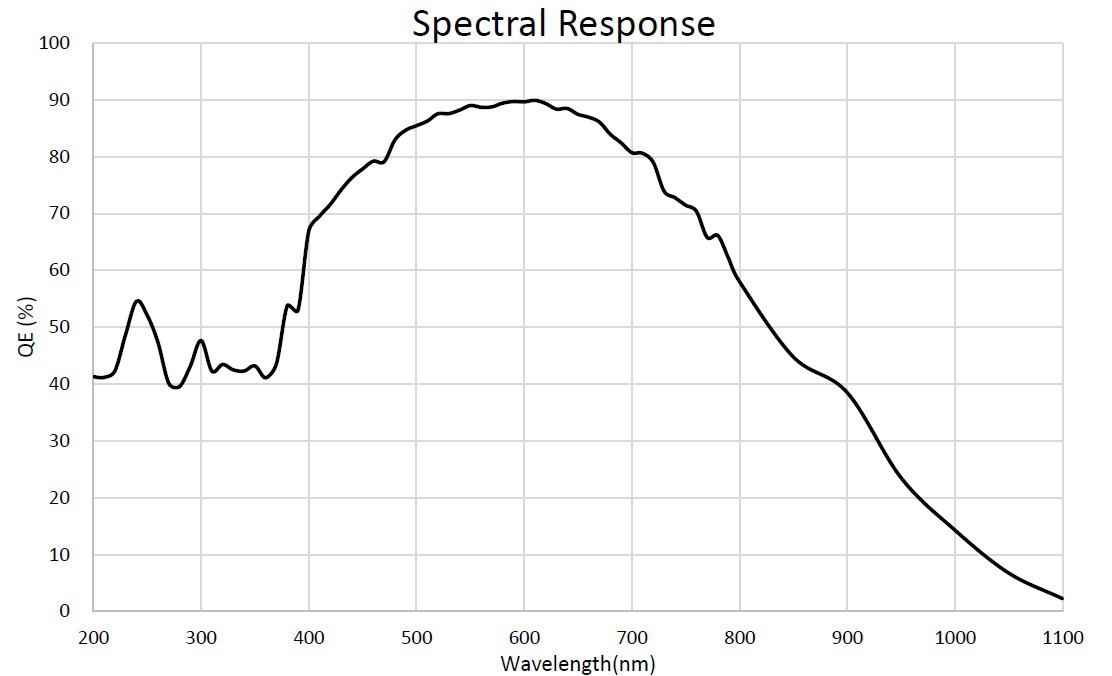

光谱响应曲线图
GLUX9701BSI光谱响应曲线图

详细参数

其他硬件参数

光谱响应范围

200-1100 (UV相机,没有IR-CUT红外截止滤光片,取决于传感器)或400-900nm

白平衡

ROI 白平衡/手动Temp-Tint调整

色彩还原技术

Ultra-Fine硬件ISP视频处理引擎

捕获与控制API

Windows/Linux/macOS/Android多平台SDK(原生C/C++, C#/VB.NET, Python, Java, DirectShow, Twain等)

记录方式

图像和视频

致冷方式*

自然冷却

相机工作环境

工作温度(摄氏度)

-10~ 50

贮存温度(摄氏度)

-20~ 60

工作湿度

30~80%RH

贮存湿度

10~60%RH

供电电源

相机通过USB接口供电

软件运行环境

操作系统

Microsoft® Windows® XP/ Vista / 7 / 8 /10 /11(32 & 64 位)

计算机配置

CPU:Intel Core 2 2.8GHz 或更高

内存:2GB或更大

USB接口: USB3.0高速接口或USB2.0接口

显示器:17”或以上

CD-ROM

应用方向

BIGEYE 的上述特性可用于普通明场或弱光或荧光光场显微图像的拍摄。

应用实例

BIGEYE应用实例
指纹
BIGEYE应用实例
指纹

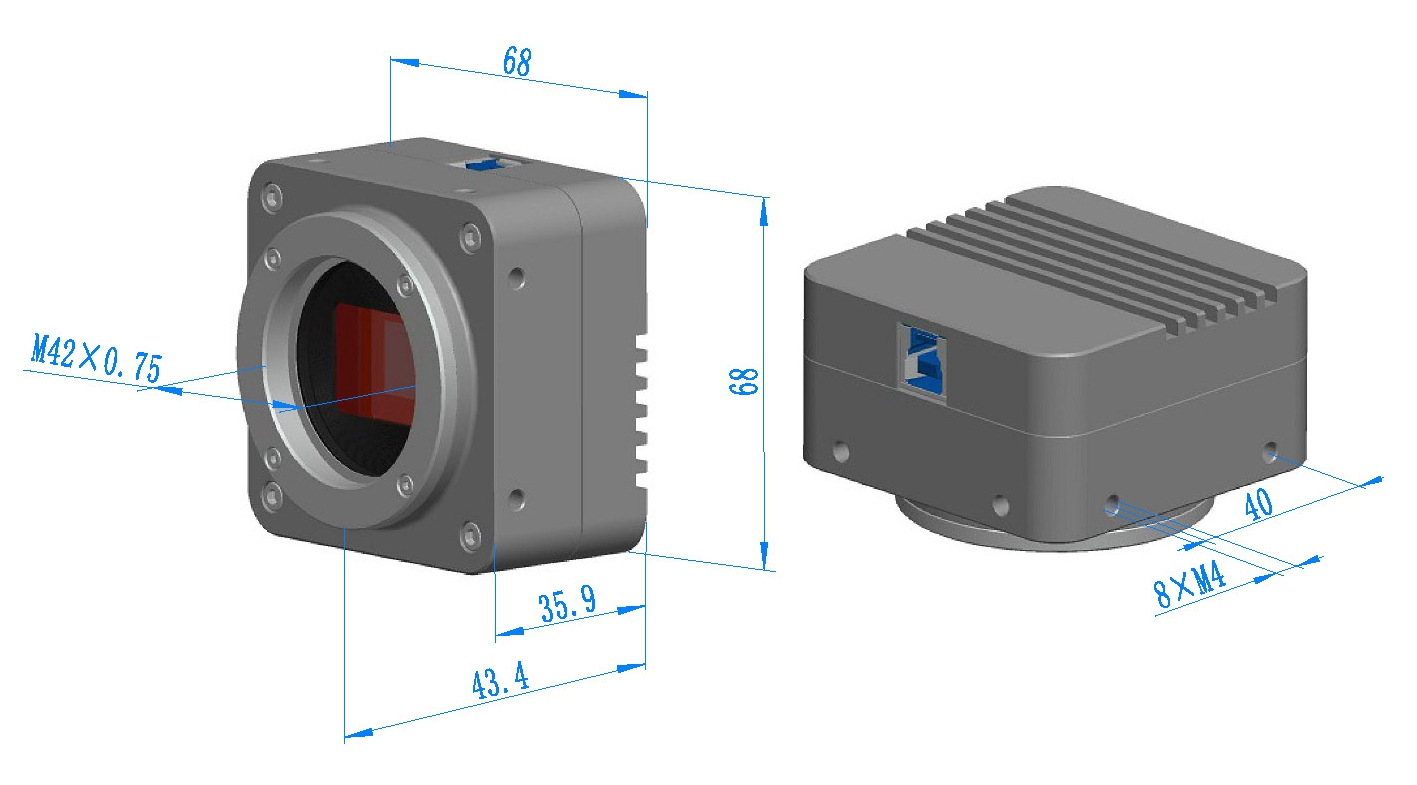

BIGEYE系列相机外形尺寸

BIGEYE 系列相机外形尺寸示意图。相机壳体由坚硬锌铝合金经CNC机械加工而成,美观大方。相机传感器的前端安装有高品质的IR-CUT或双AR膜,主要起到滤除成像中的红外光波,同时保护相机传感器作用。相比其他品牌相机,图谱光电的相机无运动部件以确保相机坚固可靠、经久耐用,同时不存在由于运动部件抖动而引发的成像模糊。

BIGEYE显微相机外形尺寸
BIGEYE系列相机外形尺寸示意图

装箱清单

BIGEYE显微相机
BIGEYE 系列相机装箱清单

标准装箱清单

A

包装箱规格:L:52cm W:32cm H:33cm(20pcs, 12~17Kg/纸箱),上图中未给出

B

包装盒规格:L:15cm W:15cm H:10cm (0.58~0.6Kg/ box)

C

BIGEYE系列相机一台

D

高速USB3.0 A公到B公镀金头数据线/2.0m

E

CD (驱动以及应用软件, Ø12cm)

可选附件

F

M42x0.75mm接口to C-接口转换器 (如果C-接口适配器需接上时)

G

M42x0.75mm-接口 to F-接口转换器 (如果需使用F-接口透镜)

H

显微镜照相接口转M42x0.75接口适配器(U-TV1.2XT2,适用于Olympus显微镜)

I

显微镜照相接口转M42x0.75接口适配器(MQD42120 MBB42120,适用于Nikon显微镜)

J

显微镜照相接口转M42x0.75接口适配器(P95-T2 4/ P95-C 1" 1.0 x 3” 1.2x适用于Zeiss Primo Star series , Zeiss Primo vert系列显微镜)

K

显微镜照相接口转M42x0.75接口适配器(11541510-120 HT2-1.2X,适用于Leica显微镜

L

显微镜照相接口转M42x0.75接口适配器(60N-T2 4/3" 1.2x,适用于Zeiss Axio系列显微镜

注意: 对4/3” 传感器,一定要选配带M42x0.75, 1.2X适配器; 对1.2” 传感器,可以选配C接口 1.0X适配器以获得最佳视野

M

测微尺

106011/TS-M1(X=0.01mm/100Div.)

106012/TS-M2(X,Y=0.01mm/100Div.)

106013/TS-M7(X=0.01mm/100Div., 0.10mm/100Div.)
