ECMOS系列显微相机采用 Sony 索尼 Exmor, Exmor R, Exmor RS 背照式 CMOS 传感器，EXmor 系列 CMOS 传感器采用双层降噪技术，具有超高的灵敏度以及超低噪声。
ECMOS系列显微相机利用 USB2.0 数据传输技术实现数据传输，视频传输快速而而稳定。
ECMOS系列显微相机分辨率横跨 120 万~ 830 万，图像传输速度快。
ECMOS系列显微相机随机提供高级视频与图像处理应用软件 ToupView/ToupLite ；并提供 Windows/ Linux/OSX 多平台 SDK ; 支持原生 C/C++, C#/VB.Net, Directshow, Twain API 。
ECMOS系列显微相机的上述特性可用于普通明场或弱光或荧光光场显微图像的拍摄。
ECMOS系列显微相机的基本特性：
- 采用Sony Exmor CMOS背照式传感器的C接口CMOS USB2.0相机;
- 采用列並列A / D转换技术实现超低噪声、低功耗；
- 硬件分辨率横跨1.2M~8.3M等多种;
- 实时8/12位切换，任意ROI尺寸
- 锌铝合金精密CNC外壳
- USB2.0接口确保高传输速率;
- Ultra-Fine颜色引擎确保颜色精准再现;
- 随相机提供高级视频与图像处理应用软件ToupView/ToupLite;
- 提供Windows/Linux/macOS/Android多平台标准SDK;
|
其他硬件参数 |
|
|---|---|
|
光谱响应范围 |
380-650nm (有红外截止滤光片情况下) |
|
白平衡 |
ROI 白平衡/手动Temp-Tint调整 |
|
色彩还原技术 |
Ultra-Fine颜色处理引擎 |
|
捕获与控制API |
Windows/Linux/macOS/Android多平台SDK(原生C/C++, C#/VB.NET, Python, Java, DirectShow, Twain等) |
|
位深度 |
8 Bit |
|
记录方式 |
图像和视频 |
|
致冷方式* |
自然冷却 |
|
相机工作环境 |
|
|
工作温度（摄氏度） |
-10~ 50 |
|
贮存温度（摄氏度） |
-20~ 60 |
|
工作湿度 |
30~80%RH |
|
贮存湿度 |
10~60%RH |
|
供电电源 |
相机通过USB接口供电 |
|
软件运行环境 |
|
|
操作系统 |
Microsoft® Windows® XP/ Vista / 7 / 8 /10 /11(32 & 64 位) |
|
计算机配置 |
CPU:Intel Core 2 2.8GHz 或更高 |
|
内存:2GB或更大 |
|
|
USB接口: USB3.0高速接口或USB2.0接口 |
|
|
显示器:17”或以上 |
|
|
CD-ROM |
|
ECMOS 系列相机可用于普通明场或弱光或荧光光场显微图像的拍摄。
应用实例
地衣切片
蕨叶横切
松叶横切
十年生松茎横切
ECMOS系列相机外形尺寸
ECMOS 系列相机外形尺寸示意图。相机壳体由坚硬锌铝合金经CNC机械加工而成，美观大方。相机传感器的前端安装有高品质的IR-CUT或双AR膜，主要起到滤除成像中的红外光波，同时保护相机传感器作用。相比其他品牌相机，图谱光电的相机无运动部件以确保相机坚固可靠、经久耐用，同时不存在由于运动部件抖动而引发的成像模糊。

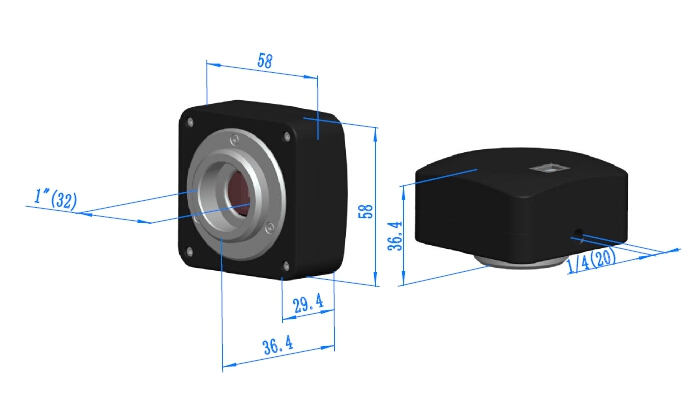

ECMOS系列相机外形尺寸示意图
ECMOS 系列相机装箱清单
|
标准装箱清单 |
|||
|---|---|---|---|
|
A |
包装箱规格：L:52cm W:32cm H:33cm(20pcs, 12~17Kg/纸箱)，上图中未给出 |
||
|
B |
包装盒规格：L:15cm W:15cm H:10cm (0.5~0.55Kg/每小盒) |
||
|
C |
ECMOS系列相机一台 |
||
|
D |
高速USB2.0 A公到B公镀金头数据线/2.0m |
||
|
E |
CD (驱动与应用程序, Ø12cm) |
||
|
可选附件 |
|||
|
F |
可调焦式目镜筒适配器 |
Dia.23.2mm目镜筒转C接口 (请根据你的相机与显微镜选择其中之一) |
108001/AMA037 108002/AMA050 108003/AMA075 |
|
Dia.31.75mm目镜筒转C接口 (请根据你的相机与望远镜选择其中之一) |
108008/ATA037 108009/ATA050 108010/ATA075 |
||
|
G |
固定式目镜筒适配器 |
Dia.23.2mm目镜筒转C接口 (请根据你的相机与显微镜选择其中之一) |
108005/FMA037 108006/FMA050 108007/FMA075 |
|
Dia.31.75mm目镜筒转C接口 (请根据你的相机与望远镜选择其中之一) |
108011/FTA037 108012/FTA050 108013/FTA075 |
||
|
注意： 对F和G选项, 请先确定你的相机型号(C接口，显微镜相机或望远镜相机), 图谱光电的工程师会根据你的应用帮助你选定合适的显微镜或望远镜适配器； |
|||
|
H |
108015(Dia.23.2mm to 30.0mm环)/用于直径30mm目镜筒转接环 |
||
|
I |
108016(Dia.23.2mm to 30.5mm环)/用于直径30.5mm目镜筒转接环 |
||
|
J |
108017(Dia.23.2mm to 31.75mm环)/用于直径31.75目镜筒转接环 |
||
|
K |
测微尺 |
106011/TS-M1(X=0.01mm/100Div.) 106012/TS-M2(X,Y=0.01mm/100Div.) 106013/TS-M7(X=0.01mm/100Div., 0.10mm/100Div.) |
|
型号
传感器型号与尺寸
像素(μm)
G光灵敏度
暗电流
FPS/分辨率
采样平均
曝光时间
ECMOS08300KPA
8.3M/IMX274(C)
1/2.5”(6.22x3.50)
1.62x1.62
236mv with 1/30s
0.1mv with 1/30s
4@3840x2160
16@1920x1080
1x1
2x2
0.244ms~15s
ECMOS06600KPA
6.6M/IMX326(C)
1/2.9”(4.98x3.50)
1.62x1.62
236mv with 1/30s
0.1mv with 1/30s
5@3072x2160
6@2592x1944
6@3072x1728
7@2160x2160
1x1
1x1
1x1
1x1
0.244ms~15s
ECMOS05300KPA
5.3M/IMX178(C)
1/1.9“ (7.37x4.15)
2.4x2.4
425mv with 1/30s
0.15mv with 1/30s
5.5@3072 x1728
35@1280x720
1x1
2x2
0.105ms~15s
ECMOS05000KPA
5.0M/IMX335(C)
1/2.8“ (5.18x3.89)
2.0x2.0
505mv with 1/30s
0.13mv with 1/30s
6.4@2592 x1944
26.7@1296x972
1x1
2x2
0.1ms~15s
ECMOS03100KPA
3.1M/IMX123(C)
1/2.8“ (5.12x3.84)
2.5x2.5
600mv with 1/30s
0.15mv with 1/30s
11.5@2048x1536
18.3@1920x1080
18.1@1600x1200
29.5@1024x768
1x1
1x1
1x1
2x2
0.105ms~15s
ECMOS02000KPA
2.0M/IMX290(C)
1/2.8“(5.56x3.13)
2.9 x2.9
1300mv with 1/30s
0.15mv with 1/30s
17@1920x1080
1x1
0105ms~15s
ECMOS01200KPA
1.2M/IMX224(C)
1/3“(4.80x3.60)
3.75 x3.75
2040mv with 1/30s
0.15mv with 1/30s
27@1280x960
54@640x480
1x1
2x2
0.105ms~15s
