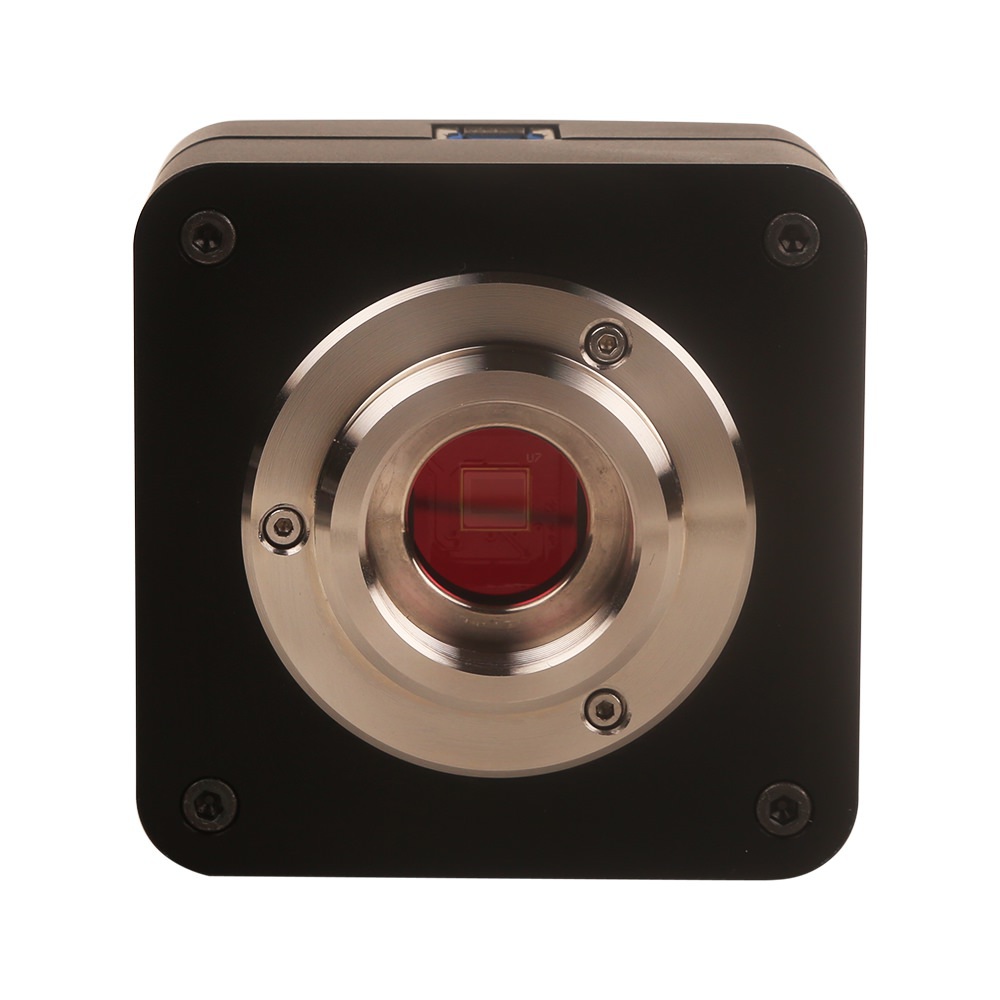

L3CMOS系列显微相机采用 Aptina CMOS 传感器，利用 USB3.0 数据传输技术设计的超高灵敏度 USB3.0 相机。
L3CMOS系列显微相机分辨率横跨 220 万~ 1200 万， USB3.0 确保视频传输速度快。
L3CMOS系列显微相机随机提供高级视频与图像处理应用软件 ToupView/ToupLite ；提供 Windows/Linux/OSX 多平台 SDK ; 支持原生 C/C++, C#/VB.Net, Directshow, Twain API 。
L3CMOS系列显微相机可以广泛用于显微图像的拍摄与记录。
L3CMOS系列显微相机的基本特性：
- 采用Aptina CMOS传感器的C接口CMOS相机；
- 板上集成大容量存贮芯片，确保数据同步传输、高帧率以及稳定性；
- 高效散热结构，确保低噪声图像；
- USB3.0接口确保高传输速率；
- Ultra-Fine颜色引擎确保颜色精准再现；
- 随相机提供高级视频与图像处理应用软件ToupView/ToupLite；
- 提供Windows/Linux/macOS/Android多平台标准SD
|
其他硬件参数 |
|
|---|---|
|
光谱响应范围 |
380-650nm (有红外截止滤光片情况下) |
|
白平衡 |
ROI 白平衡/手动Temp-Tint调整 |
|
色彩还原技术 |
Ultra-Fine颜色处理引擎 |
|
捕获与控制API |
Windows/Linux/macOS/Android多平台SDK(原生C/C++, C#/VB.NET, Python, Java, DirectShow, Twain等) |
|
位深度 |
8 Bit |
|
记录方式 |
图像和视频 |
|
致冷方式* |
自然冷却 |
|
相机工作环境 |
|
|
工作温度（摄氏度） |
-10~ 50 |
|
贮存温度（摄氏度） |
-20~ 60 |
|
工作湿度 |
30~80%RH |
|
贮存湿度 |
10~60%RH |
|
供电电源 |
相机通过USB接口供电 |
|
软件运行环境 |
|
|
操作系统 |
Microsoft® Windows® XP/ Vista / 7 / 8 /10 /11(32 & 64 位) |
|
计算机配置 |
CPU:Intel Core 2 2.8GHz 或更高 |
|
内存:2GB或更大 |
|
|
USB接口: USB3.0高速接口 |
|
|
显示器:17”或以上 |
|
|
CD-ROM |
|
L3CMOS 系列相机可以广泛用于显微图像的拍摄与记录
应用实例
苍蝇翅膀装片
鸟羽装片
水绵装片
藓原丝体装片

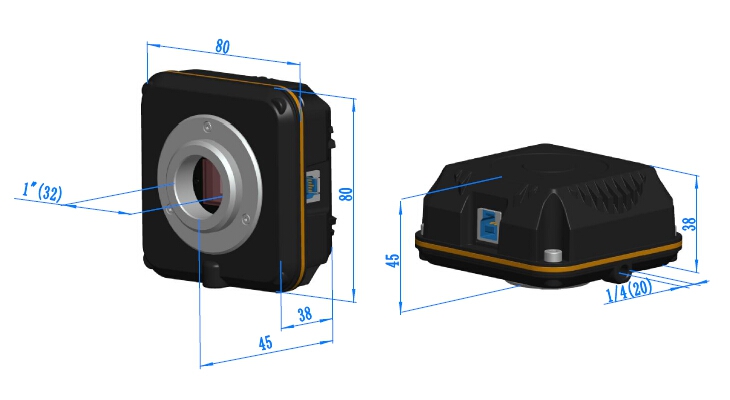

L3CMOS系列相机外形尺寸
L3CMOS 系列相机外形尺寸示意图。相机壳体由坚硬铝合金机械加工而成，确保重负荷情况冲击。相机传感器的前端安装有高品质的IR-CUT，主要起到滤除成像中的红外光波，同时保护相机传感器作用。相比其他品牌相机，图谱光电的相机无运动部件以确保相机坚固可靠、经久耐用，同时不存在由于运动部件抖动而引发的成像模糊。
L3CMOS系列相机外形尺寸示意图
L3CMOS 系列相机装箱清单
|
标准装箱清单 |
|||
|---|---|---|---|
|
A |
包装箱规格：L:40cm W:36cm H:36cm(16pcs, 12~17Kg/纸箱)，上图中未给出 |
||
|
B |
包装盒规格：L:16.4cm W:16.4cm H:9.6cm (0.72~0.8Kg/ box) |
||
|
C |
L3CMOS系列相机一台 |
||
|
D |
高速USB3.0 A公到B公镀金头数据线/2.0m |
||
|
E |
CD (驱动以及应用软件, Ø12cm) |
||
|
可选附件 |
|||
|
F |
可调焦式目镜筒适配器 |
Dia.23.2mm目镜筒转C接口 (请根据你的相机与显微镜选择其中之一) |
108001/AMA037 108002/AMA050 108003/AMA075 |
|
Dia.31.75mm目镜筒转C接口 (请根据你的相机与望远镜选择其中之一) |
108008/ATA037 108009/ATA050 108010/ATA075 |
||
|
G |
固定式目镜筒适配器 |
Dia.23.2mm目镜筒转C接口 (请根据你的相机与显微镜选择其中之一) |
108005/FMA037 108006/FMA050 108007/FMA075 |
|
Dia.31.75mm目镜筒转C接口 (请根据你的相机与望远镜选择其中之一) |
108011/FTA037 108012/FTA050 108013/FTA075 |
||
|
注意： 对F和G选项, 请先确定你的相机型号(C接口，显微镜相机或望远镜相机), 图谱光电的工程师会根据你的应用帮助你选定合适的显微镜或望远镜适配器； |
|||
|
H |
108015(Dia.23.2mm to 30.0mm环)/用于直径30mm目镜筒转接环 |
||
|
I |
108016(Dia.23.2mm to 30.5mm环)/用于直径30.5mm目镜筒转接环 |
||
|
J |
108017(Dia.23.2mm to 31.75mm环)/用于直径31.75目镜筒转接环 |
||
|
K |
测微尺 |
106011/TS-M1(X=0.01mm/100Div.) 106012/TS-M2(X,Y=0.01mm/100Div.) 106013/TS-M7(X=0.01mm/100Div., 0.10mm/100Div.) |
|
型号
传感器型号与尺寸
像素(μm)
G光灵敏度
动态范围
信噪比
FPS/分辨率
采样平均
曝光时间
L3CMOS14000KPA
14M/MT9F002(C)
1/2.3“(5.73x4.60)
1.4x1.4
0.724v/lux-sec
65.3dB
35.5dB
6.2@4096x3286
20.8@2048x1644
53.3@1024x822
1x1
2x2
4x4
0.1ms~2000ms
L3CMOS12000KPA
12M/IMX577(C)
1/2.1“ (5.95x4.71)
1.55x1.55
250mv with 1/30s
0.25mv with 1/30s
8.5@3840x3040
49@1920x1516
137@960x758
1x1
2x2
4x4
0.1ms~2000ms
L3CMOS10000KPA
10M/IMX577(C)
1/2.3“ (5.68x4.26)
1.55x1.55
250mv with 1/30s
0.25mv with 1/30s
8.5@3664x2748
49@1832x1374
137@912x686
1x1
2x2
4x4
0.1ms~2000ms
L3CMOS08500KPA
8.5M/Special(C)
1/2.4“(5.16x3.95)
1.55x1.55
250mv with 1/30s
0.25mv with 1/30s
10@3328x2548
56@1664x1272
1x1
2x2
0.1ms~2000ms
L3CMOS05100KPA
5.1M/AR0521(C)
1/2.5“ (5.70x4.28)
2.2x2.2
18.8ke-/lux
73dB
40dB
15.5@2592x1944
49.5@1296x972
97.5@648x486
1x1
2x2
4x4
0.1ms~2000ms
L3CMOS03100KPA
3.1M/AR0330(C)
1/3“ (4.51x3.37)
2.2x2.2
1.9v/lux-sec
100dB
39dB
27.3@2048x1534
53.3@1024x770
1x1
2x2
0.1ms~2000ms
