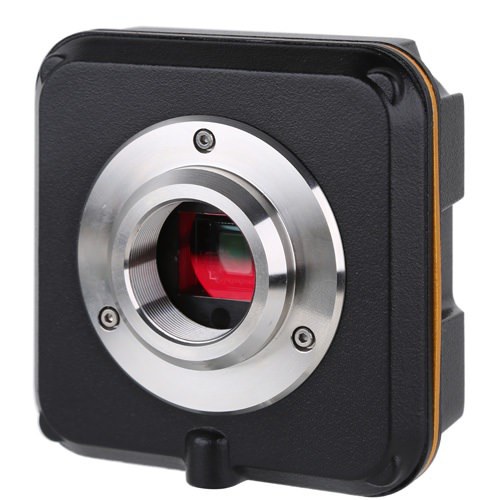

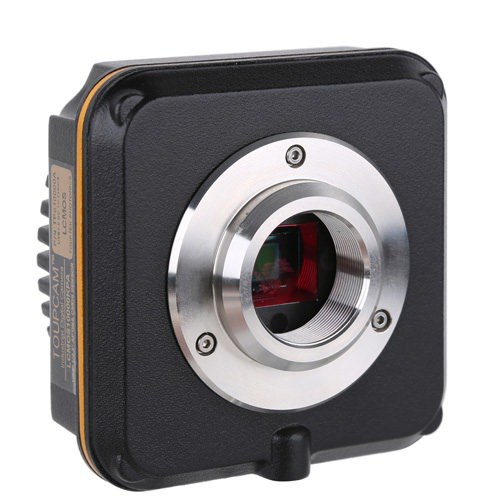

LCMOS系列显微相机是一种豪华式采用超高性能的 CMOS 图像传感器作为图像采集设备的 USB2.0 CMOS 相机( Luxurious USB2.0 CMOS )，相机电路板上带有缓冲存贮器，稳定性好。
LCMOS系列显微相机分辨率跨度大，自 120 万~ 1400 ， C 接口采用高等级不锈钢材质，确保经久耐用。
LCMOS系列显微相机随机提供高级视频与图像处理应用软件 ToupView/ToupLite ；并提供 Windows/ Linux/OSX 多平台 SDK ; 支持原生 C/C++, C#/VB.NET, Directshow, Twain API 。
LCMOS系列显微相机可广泛用于显微图像的拍摄与记录。
LCMOS系列显微相机的基本特性：
- 采用Aptina CMOS传感器的C接口CMOS相机;
- 分辨率横跨1.2M~14M等多种;
- 板上集成有大容量存贮芯片，确保数据同步传输、高帧率以及稳定性;
- 高效散热结构，确保低噪声图像;
- USB2.0接口确保高传输速率;
- Ultra-Fine颜色引擎确保颜色精准再现;
- 随相机提供高级视频与图像处理应用软件ToupView/ToupLite;
- 提供Windows/Linux/macOS/Android多平台标准SDK;
|
其他硬件参数 |
|
|---|---|
|
光谱响应范围 |
380-650nm (有红外截止滤光片情况下) |
|
白平衡 |
ROI 白平衡/手动Temp-Tint调整 |
|
色彩还原技术 |
Ultra-Fine颜色处理引擎 |
|
捕获/控制SDK |
Windows/Linux/macOS/Android多平台SDK(原生C/C++, C#/VB.NET, Python, Java, DirectShow, Twain等) |
|
位深度 |
8 Bit |
|
记录方式 |
图像和视频 |
|
致冷方式* |
自然冷却 |
|
相机工作环境 |
|
|
工作温度（摄氏度） |
-10~ 50 |
|
贮存温度（摄氏度） |
-20~ 60 |
|
工作湿度 |
30~80%RH |
|
贮存湿度 |
10~60%RH |
|
供电电源 |
相机通过USB接口供电 |
|
软件运行环境 |
|
|
操作系统 |
Microsoft® Windows® XP/Vista / 7 / 8 /10 /11(32 & 64 位) OS X (Mac OS X) Linux |
|
算机配置 |
CPU:Intel Core 2 2.8GHz 或更高 |
|
内存:2GB或更大 |
|
|
USB接口:USB2.0高速接口 |
|
|
显示器:17”或以上 |
|
|
CD-ROM |
|
LCMOS 系列相机可广泛用于显微图像的拍摄与记录。
应用实例
鸟羽毛装片
水绵装片
藓原丝体
花粉萌发装片
LCMOS系列相机外形尺寸
LCMOS 系列相机外形尺寸示意图。相机壳体由坚硬铝合金精密压铸加工而成，美观大气。相机传感器的前端安装有高品质的IR-CUT，主要起到滤除成像中的红外光波，同时保护相机传感器作用。相比其他品牌相机，图谱光电的相机无运动部件以确保相机坚固可靠、经久耐用，同时不存在由于运动部件抖动而引发的成像模糊。

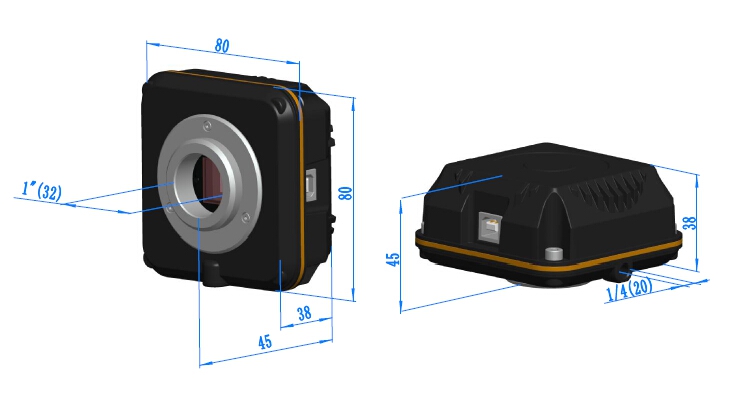

LCMOS系列相机外形尺寸示意图
LCMOS 系列相机装箱清单
|
标准装箱清单 |
|||
|---|---|---|---|
|
A |
包装箱规格：L:40cm W:36cm H:36cm(16pcs, 12~17Kg/纸箱)，上图中未给出 |
||
|
B |
包装盒规格：L:16.4cm W:16.4cm H:9.6cm (0.7~0.8Kg/ box) |
||
|
C |
LCMOS系列相机一台 |
||
|
D |
高速USB2.0 A公到B公镀金头数据线/2.0m |
||
|
E |
CD (驱动以及应用软件, Ø12cm) |
||
|
可选附件 |
|||
|
F |
可调焦式目镜筒适配器 |
Dia.23.2mm目镜筒转C接口 (请根据你的相机与显微镜选择其中之一) |
108001/AMA037 108002/AMA050 108003/AMA075 |
|
Dia.31.75mm目镜筒转C接口 (请根据你的相机与望远镜选择其中之一) |
108008/ATA037 108009/ATA050 108010/ATA075 |
||
|
G |
固定式目镜筒适配器 |
Dia.23.2mm目镜筒转C接口 (请根据你的相机与显微镜选择其中之一) |
108005/FMA037 108006/FMA050 108007/FMA075 |
|
Dia.31.75mm目镜筒转C接口 (请根据你的相机与望远镜选择其中之一) |
108011/FTA037 108012/FTA050 108013/FTA075 |
||
|
注意： 对F和G选项, 请先确定你的相机型号(C接口，显微镜相机或望远镜相机), 图谱光电的工程师会根据你的应用帮助你选定合适的显微镜或望远镜适配器； |
|||
|
H |
108015(Dia.23.2mm to 30.0mm环)/用于直径30mm目镜筒转接环 |
||
|
I |
108016(Dia.23.2mm to 30.5mm环)/用于直径30.5mm目镜筒转接环 |
||
|
J |
108017(Dia.23.2mm to 31.75mm环)/用于直径31.75目镜筒转接环 |
||
|
K |
测微尺 |
106011/TS-M1(X=0.01mm/100Div.)； 106012/TS-M2(X,Y=0.01mm/100Div.)； 106013/TS-M7(X=0.01mm/100Div., 0.10mm/100Div.) |
|
型号
传感器型号与尺寸
像素(μm)
G光灵敏度
动态范围
SN比
FPS/分辨率
采样平均
曝光时间
LCMOS14000KPA
14M/MT9F002(C)
1/2.3”(5.73x4.60)
1.4x1.4
0.724v/lux-sec
65.3dB
35.5dB
2.7@4096x3288
10@2048x1644
35@1024 x822
1x1
2x2
4x4
0.4ms~2000ms
LCMOS12000KPA
12M/IMX577(C)
1/2.1“ (5.95x4.71)
1.55x1.55
250mv with 1/30s
0.25mv with 1/30s
3@3840x3040
11@1920x1516
47@960x758
1x1
2x2
4x4
0.4ms~2000ms
LCMOS10000KPA
10M/IMX577(C)
1/2.3“ (5.56x4.26)
1.55x1.55
250mv with 1/30s
0.25mv with 1/30s
3.3@3584x2748
12@1792x1374
53@896x684
1x1
2x2
4x4
0.4ms~2000ms
LCMOS09000KPA
9M/Special(C)
1/2.4“(5.41x4.05)
1.55x1.55
250mv with 1/30s
0.25mv with 1/30s
3.5@3488x2616
13@1744x1308
55@872x654
1x1
2x2
4x4
0.4ms~2000ms
LCMOS08000KPA
8M/Special(C)
1/2.5“(5.06x3.79)
1.55x1.55
250mv with 1/30s
0.25mv with 1/30s
4@3264x2448
15@1600x1200
62@800x600
1x1
2x2
4x4
0.4ms~2000ms
LCMOS05100KPA
5.1M/AR0521(C)
1/2.5“ (5.70x4.28)
2.2x2.2
18.8ke-/lux
73dB
40dB
7.0@2592x1944
27.7@1296x972
100.5@648x486
1x1
2x2
4x4
0.2ms~2000ms
LCMOS03100KPB
3.1M/IMX123(C)
1/2.8“ (5.12x3.84)
2.5x2.5
600mv with 1/30s
0.15mv with 1/30s
11.5@2048x1536
29.5@1024x768
1x1
2x2
0.2ms~2000ms
LCMOS01300KPA
1.3M/MT9M111(C)
1/3“(4.60x3.70)
3.6x3.6
2.1V/lux-sec
68.2dB
45dB
15@1280x1024
26@640x512
48@320x256
1x1
2x2
4x4
0.14ms~2000ms
LCMOS01200KPB
1.2M/AR0130(C)
1/3“(4.80x3.60)
3.75 x3.75
5.5v/lux-sec
85.3dB
44dB
28@1280x960
30@640x480
1x1
2x2
0.4ms~2000ms
