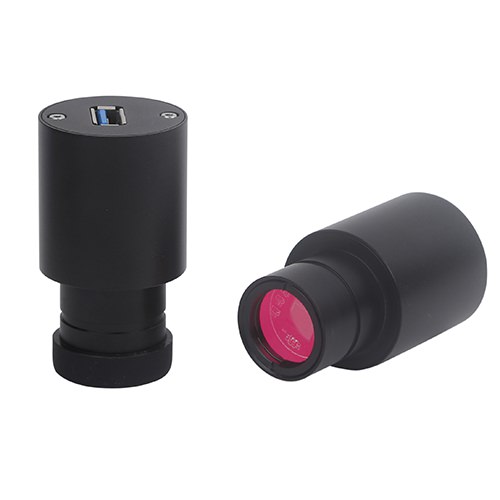

S3CMOS系列相机是一款 23.2mm 显微镜目镜筒式接口结构简单紧凑，价位区间合理的CMOS相机。显微相机前端采用 23.2mm 标准目镜筒尺寸，可以直接插入目镜筒获取显微镜物镜的中间像，所以我们的S表示的是简单和紧凑的意思( an economic version with simple and compact structure,23.2mm Dia eyepiece tube,USB3.0 CMOS Camera )。
S3CMOS相机采用 USB3.0 作为数据传输接口协议。
S3CMOS适用于将普通学生单目、双目显微镜改成了数码显微镜。配接 23.2mm 转30mm, 23.2mm 转 30.75mm 转接筒, 还可适用于体视显微镜，将体视显微镜改装成数码体视显微镜，具有广泛的应用。
S3CMOS系列相机的基本特性：
- 23.2mm直径的显微镜目镜筒式相机，结构紧凑;
- 配接23.2转30mm,23.2转30.75mm转接筒, 还可适用于体视显微镜；
- 采用Aptina CMOS传感器的C接口CMOS相机;
- 可扩展成C接口或CS接口的相机;
- USB3.0接口确保高传输速率;
- 自动白平衡、自动曝光；亮度、对比度、颜色、饱和度可调;
- Ultra-Fine颜色引擎确保颜色精准再现;
- 随相机提供高级视频与图像处理应用软件ToupView/ToupLite;
- 提供Windows/Linux/OSX多平台SDK;
|
其他硬件参数 |
|
|---|---|
|
光谱响应范围 |
380-650nm (有红外截止滤光片情况下) |
|
曝光范围与方式 |
电子卷帘快门（ERS），自动 |
|
数据格式 |
MJPEG / YUV |
|
捕获/控制SDK |
原生C++SDK，DirectShow, Twain |
|
记录方式 |
图像和视频 |
|
相机工作环境 |
|
|
工作温度（摄氏度） |
-10~ 50 |
|
贮存温度（摄氏度） |
-20~ 60 |
|
工作湿度 |
30~80%RH |
|
贮存湿度 |
10~60%RH |
|
供电电源 |
相机通过USB接口供电 |
|
软件运行环境 |
|
|
操作系统 |
Microsoft® Windows® XP/Vista / 7 / 8 /10 /11(32 & 64 位) |
|
计算机配置 |
CPU:Intel Core 2 2.8GHz 或更高 |
|
内存:2GB或更大 |
|
|
USB接口:USB3.0高速接口 |
|
|
显示器:17”或以上 |
|
|
CD-ROM |
|
S3CMOS 系列相机可以广泛用于显微图像的拍摄与记录
应用实例
蛙晚期原肠胚切片
小鲨鱼盾形鳞装片
鱼栉状鳞装片
圆盘状鳞装片
S3CMOS系列相机外形尺寸

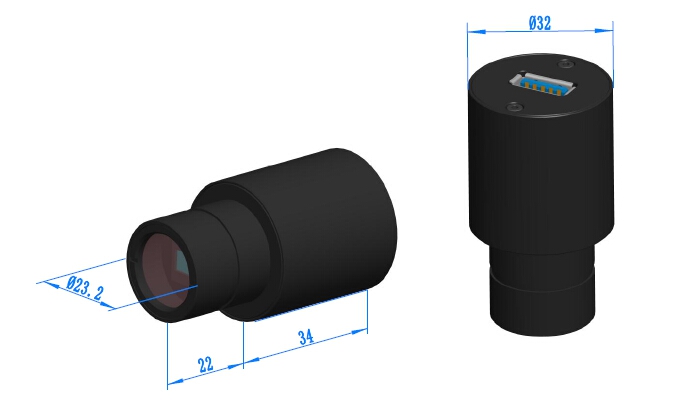

S3CMOS 系列目镜筒式相机外形尺寸示意图。相机壳体由坚硬铝合金机械加工再氧化发黑而成。目镜筒式电子目镜的尺寸为：Dia.32 X 56mm。相机传感器的前端安装有高品质的IR-CUT，主要起到滤除成像中的红外光波，同时保护相机传感器作用。相比其他品牌相机，图谱光电的 S3CMOS 相机体积小，无运动部件以确保相机坚固可靠、经久耐用，同时不存在由于运动部件抖动而引发的成像模糊。
S3CMOS系列相机尺寸图
S3CMOS系列相机尺寸图
|
标准装箱清单 |
||
|---|---|---|
|
A |
包装箱规格：L:52cm W:32cm H:33cm(20pcs, 12~17Kg/纸箱)，上图中未给出 |
|
|
B |
包装盒规格：L:15cm W:15cm H:10cm (0.21~0.25Kg/每小盒) |
|
|
C |
S3CMOS系列相机一台 |
|
|
D |
高速USB3.0 A公到A公镀金头数据线/1.5米 |
|
|
E |
CD (驱动与应用程序, Ø8cm) |
|
|
可选附件 |
||
|
F |
C接口连接器:108027(HS502) |
|
|
G |
108015(Dia.23.2mm to 30.0mm环)/用于直径30mm目镜筒转接环 |
|
|
H |
108016(Dia.23.2mm to 30.5mm环)/用于直径30.5mm目镜筒转接环 |
|
|
I |
108017(Dia.23.2mm to 31.75mm环)/用于直径31.75目镜筒转接环 |
|
|
J |
测微尺 |
106011/TS-M1(X=0.01mm/100Div.)； 106012/TS-M2(X,Y=0.01mm/100Div.)； 106013/TS-M7(X=0.01mm/100Div., 0.10mm/100Div.) |
型号
传感器型号与尺寸
像素(μm)
G光灵敏度
动态范围
SN比
FPS/分辨率
采样平均
曝光时间
S3CMOS05100KPA
5.1M/IMX335(C)
1/2.8“ (5.18x3.89)
2.0x2.0
505mV
70dB
43dB
20@2592x1944
20@1280x960
20@640x480
1x1
1x1
1x1
0.1-2000 ms
S3CMOS05000KPA
5.0M/MT9P001(C)
1/2.5"(5.70x4.28)
2.2x2.2
0.53 V/lux-sec
66.5dB
40.5dB
15@2560x1920
15@2048x1536
30@1920x1080
1x1
1x1
1x1
Auto
S3CMOS05000KPC
5.0M/SC5033(C) 1/2.7"(5.18x3.89)
2.0x2.0
2 V/lux-sec
64dB
35dB
15@2592x1944
20@2048x1536
20@1600x1200
30@800x600
1x1
2x2
Auto
