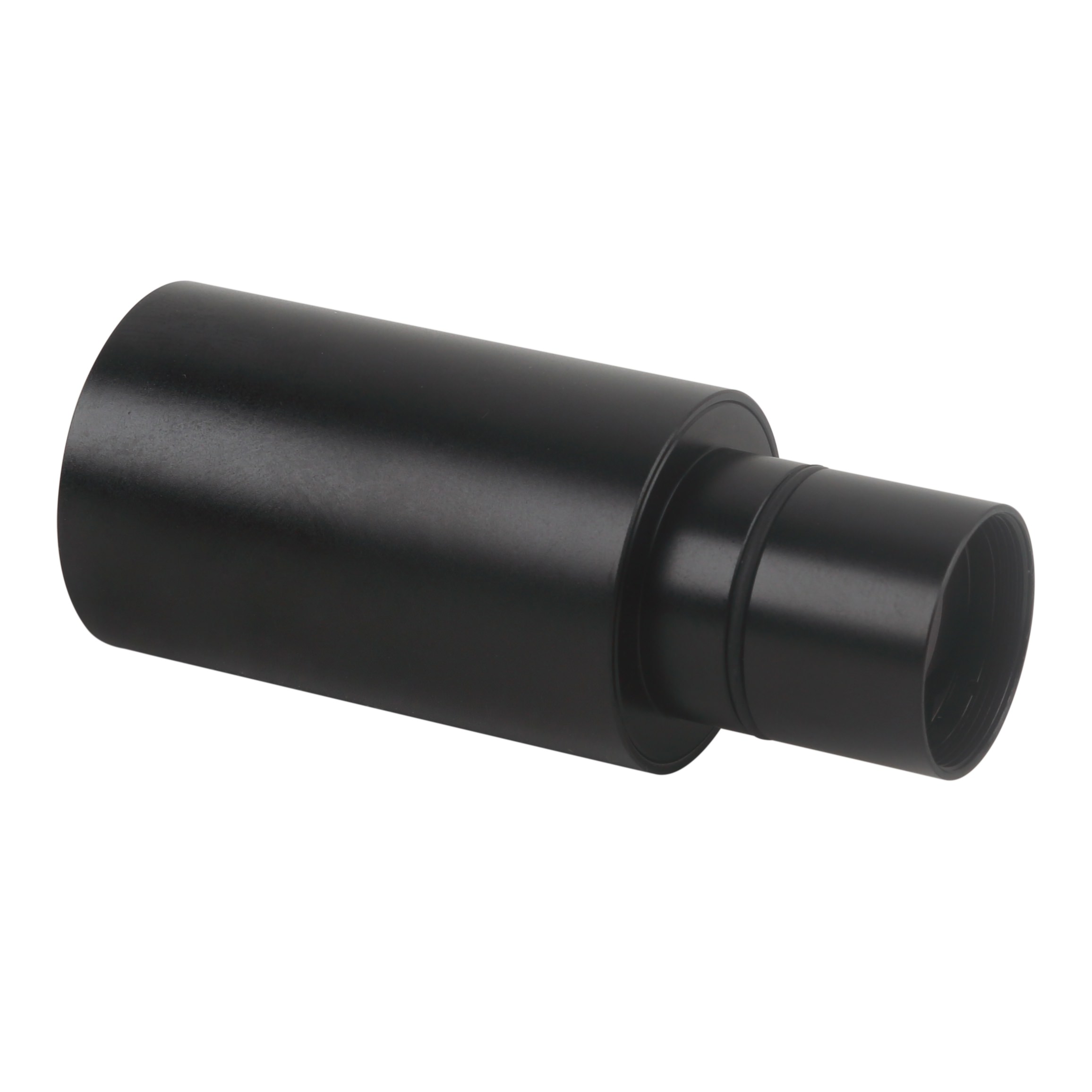

SPCMOS系列相机是一款内嵌缩倍镜显微镜目镜筒式 CMOS 相机。缩倍镜起到对显微镜中物镜像在缩小作用，以实现显微镜像与传感器芯片尺寸的匹配。相机前端采用 23.2mm 标准目镜筒尺寸，可以直接插入目镜筒获取显微镜物镜的中间像。
SPCMOS系列相机简称中， S 表示的是简单和紧凑的意思( an economic version with simple and compact structure,23.2mm Dia eyepiece tube CMOS 相机， P 表示 Plus ，是相对图谱光电的 SCMOS 而做的区分)。
SPCMOS系列相机采用 USB2.0 作为数据传输接口协议。
SPCMOS系列适用于将普通学生单目、双目显微镜改成了数码显微镜。配接 23.2 转 30mm , 23.2 转 30.75mm , 还可适用于体视显微镜，将体视显微镜改装成数码体视显微镜，具有广泛的应用。
SPCMOS系列相机的基本特性：
- 23.2mm直径，内嵌缩倍镜显微镜目镜筒式相机，视场匹配更佳，结构紧凑;
- 采用Aptina CMOS传感器的;
- 自动白平衡、自动曝光；亮度、对比度、颜色、饱和度可调;
- USB2.0接口确保高传输速率;
- Ultra-Fine颜色引擎确保颜色精准再现;
- 随相机提供高级视频与图像处理应用软件ToupView/ToupLite;
- 提供Windows/Linux/OSX多平台SDK;
|
其他硬件参数 |
|
|---|---|
|
光谱响应范围 |
380-650nm (有红外截止滤光片情况下) |
|
曝光范围与方式 |
电子卷帘快门（ERS），自动 |
|
白平衡 |
Auto |
|
色彩还原技术 |
N/A |
|
峰值量子效率 |
N/A |
|
读出噪声 |
N/A |
|
消光比 |
N/A |
|
拖尾噪声(Smear） |
N/A |
|
捕获/控制SDK |
DirectShow, Twain |
|
记录方式 |
图像和视频 |
|
数据格式 |
MJPEG |
|
相机工作环境 |
|
|
工作温度（摄氏度） |
-10~ 50 |
|
贮存温度（摄氏度） |
-20~ 60 |
|
工作湿度 |
30~80%RH |
|
贮存湿度 |
10~60%RH |
|
供电电源 |
相机通过USB接口供电 |
|
软件运行环境 |
|
|
操作系统 |
Microsoft® Windows® XP/Vista / 7 / 8 /10 /11(32 & 64 位) |
|
计算机配置 |
CPU:Intel Core 2 2.8GHz 或更高 |
|
内存:2GB或更大 |
|
|
USB接口:USB2.0高速接口 |
|
|
显示器:17”或以上 |
|
|
CD-ROM |
|
SPCMOS 系列相机适用于将普通学生单目、双目显微镜改成了数码显微镜。配接23.2转30mm,23.2转30.75mm, 还可适用于体视显微镜，将体视显微镜改装成数码体视显微镜，具有广泛的应用。

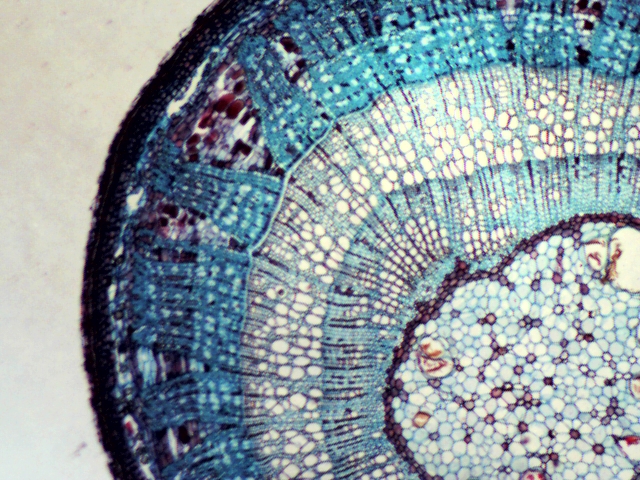

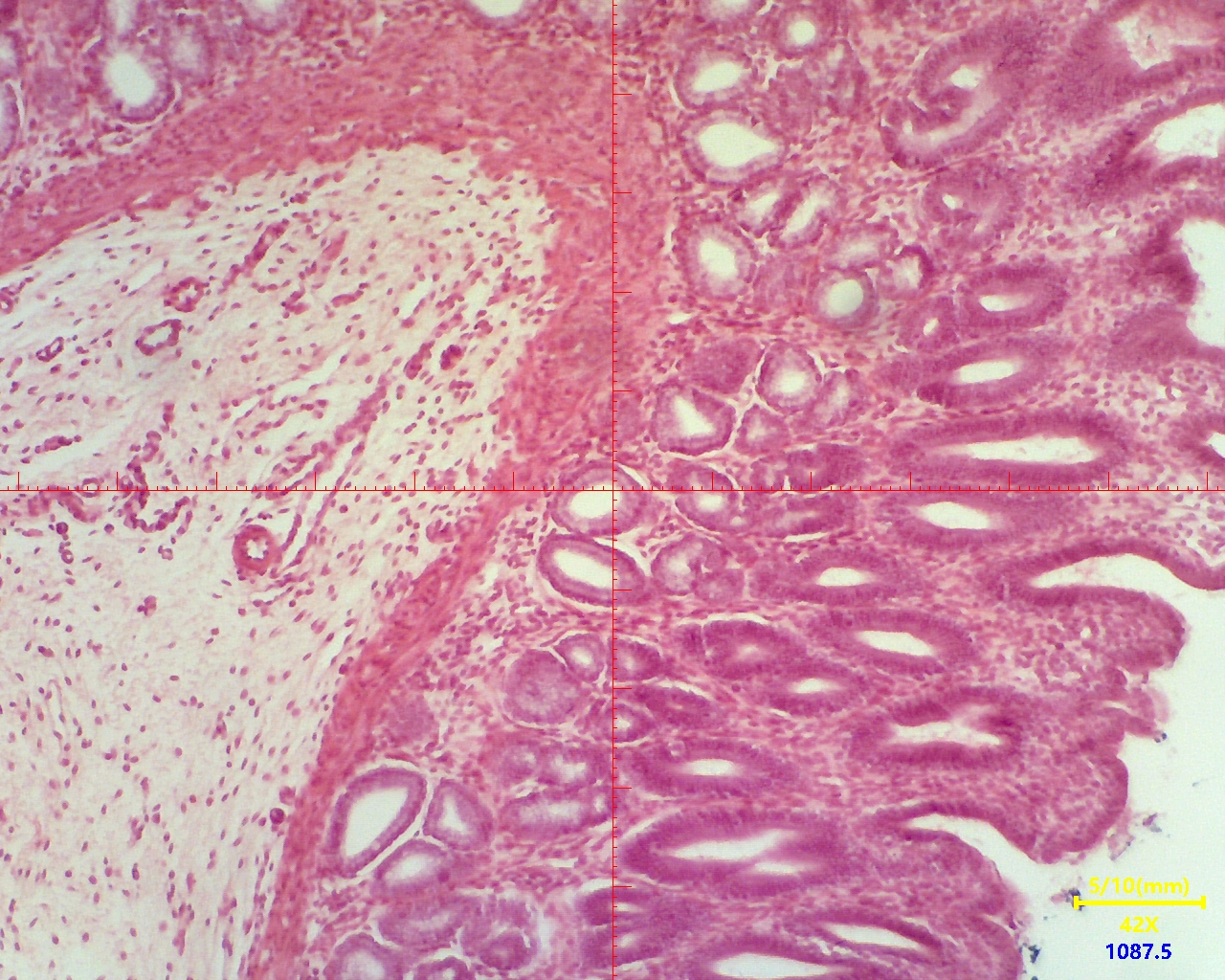

应用实例

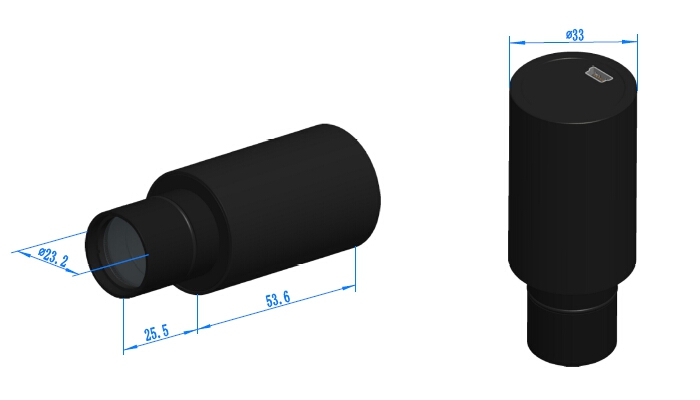

SPCMOS系列相机外形尺寸
SPCMOS 系列相机外形尺寸示意图。相机壳体由坚硬铝合金机械加工再发黑而成，目镜筒式电子目镜的尺寸为：Dia.33 X 79mm。相机传感器的前端安装有高品质的IR-CUT，主要起到滤除成像中的红外光波，同时保护相机传感器作用。相比其他品牌相机，图谱光电的相机无运动部件以确保相机坚固可靠、经久耐用，同时不存在由于运动部件抖动而引发的成像模糊。
SPCMOS系列目镜筒式相机尺寸图
UHCCD系列C接口USB2.0 CCD相机装箱清单
| 标准装箱清单 | ||
|---|---|---|
| A | 包装箱规格：L:52cm W:32cm H:33cm(20pcs, 12~17Kg/纸箱)，上图中未给出 | |
| B | 包装盒规格：L:15cm W:15cm H:10cm (0.26~0.27Kg/每小盒) | |
| C | SPCMOS系列相机一台 | |
| D | 高速USB2.0 A公到B公Mini镀金头数据线/2.0m | |
| E | CD (驱动与应用程序, Ø8cm) | |
| 可选附件 | ||
| F | 108015(Dia.23.2mm to 30.0mm环)/用于直径30mm目镜筒转接环 | |
| G | 108016(Dia.23.2mm to 30.5mm环)/用于直径30.5mm目镜筒转接环 | |
| H | 108017(Dia.23.2mm to 31.75mm环)/用于直径31.75目镜筒转接环 | |
| I | 测微尺 |
106011/TS-M1(X=0.01mm/100Div.)；
106012/TS-M2(X,Y=0.01mm/100Div.); 106013/TS-M7(X=0.01mm/100Div., 0.10mm/100Div.) |
型号
传感器型号与尺寸
像素(μm)
G光灵敏度
动态范围
SN比
FPS/分辨率
采样平均
曝光时间
SPCMOS05000KPA
5.0M/Aptina(C)
1/2.5“ (5.70x4.28)
2.2x2.2
NA
2@2592x1944
3@2048x1536
5@1600x1200
7.5@1280x1024
N/A
Auto
SPCMOS03000KPA
3.0M/Aptina(C)
1/2.7“ (4.51x3.38)
2.2x2.2
NA
3@2048x1536
5@1600x1200
7.5@1280x1024
N/A
Auto
SPCMOS02000KPA
2.0M/Aptina(C)
1/3.2“ (4.48x3.36)
2.8x2.8
NA
5@1600x1200
7.5@1280x1024
7.5@1280x960
20@800x600
N/A
Auto
SPCMOS01300KPA
1.3M/Aptina(C)
1/3“ (4.60x3.70)
3.6x3.6
NA
7.5@1280x1024
12.5@1024x768
12.5@800x600
N/A
Auto
SPCMOS00350KPA
0.35M/Aptina(C)
1/4“ (3.58x2.69)
5.6x5.6
NA
30@640x480
N/A
Auto
SPCMOS05100KPB
5.1M/IMX335(C)
1/2.8“ (5.18x3.89)
2.0x2.0
505mV
70dB
43dB
26@2592x1944
26@1280x960
26@640x480
1x1
1x1
1x1
0.1-2000 ms
