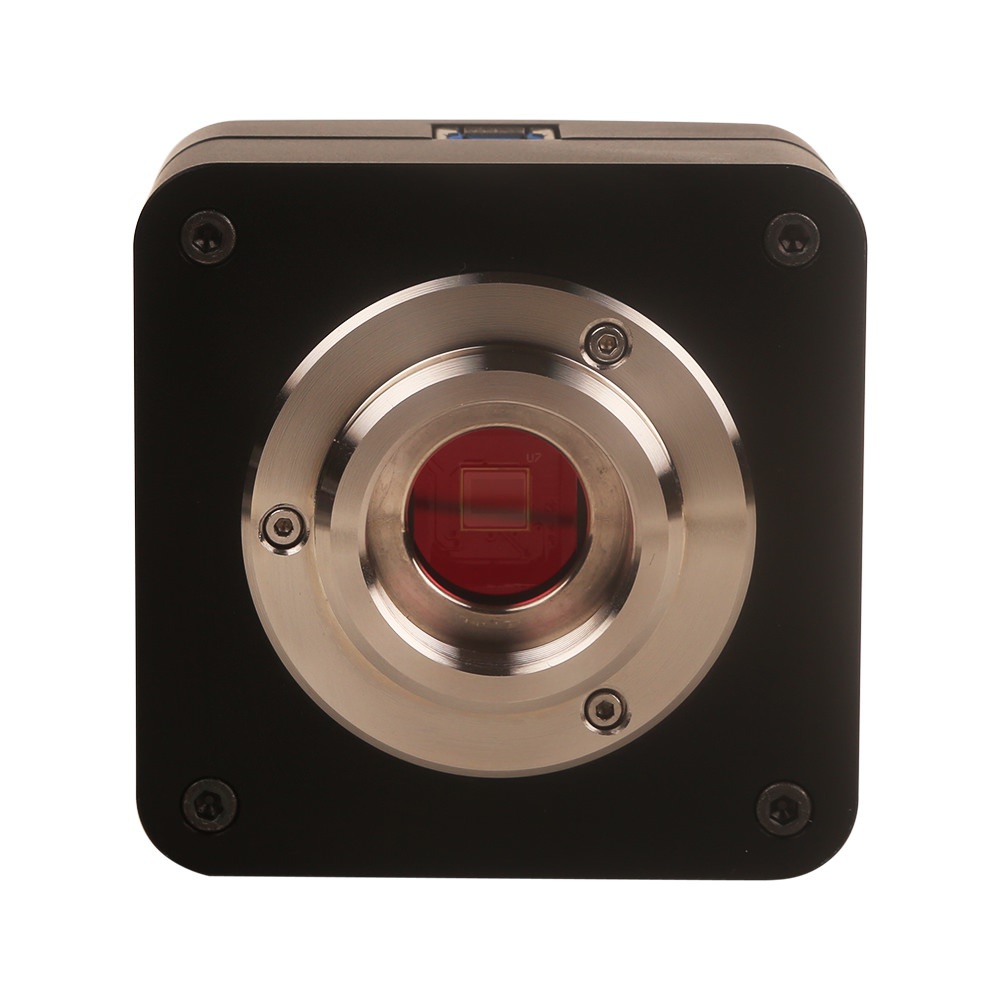

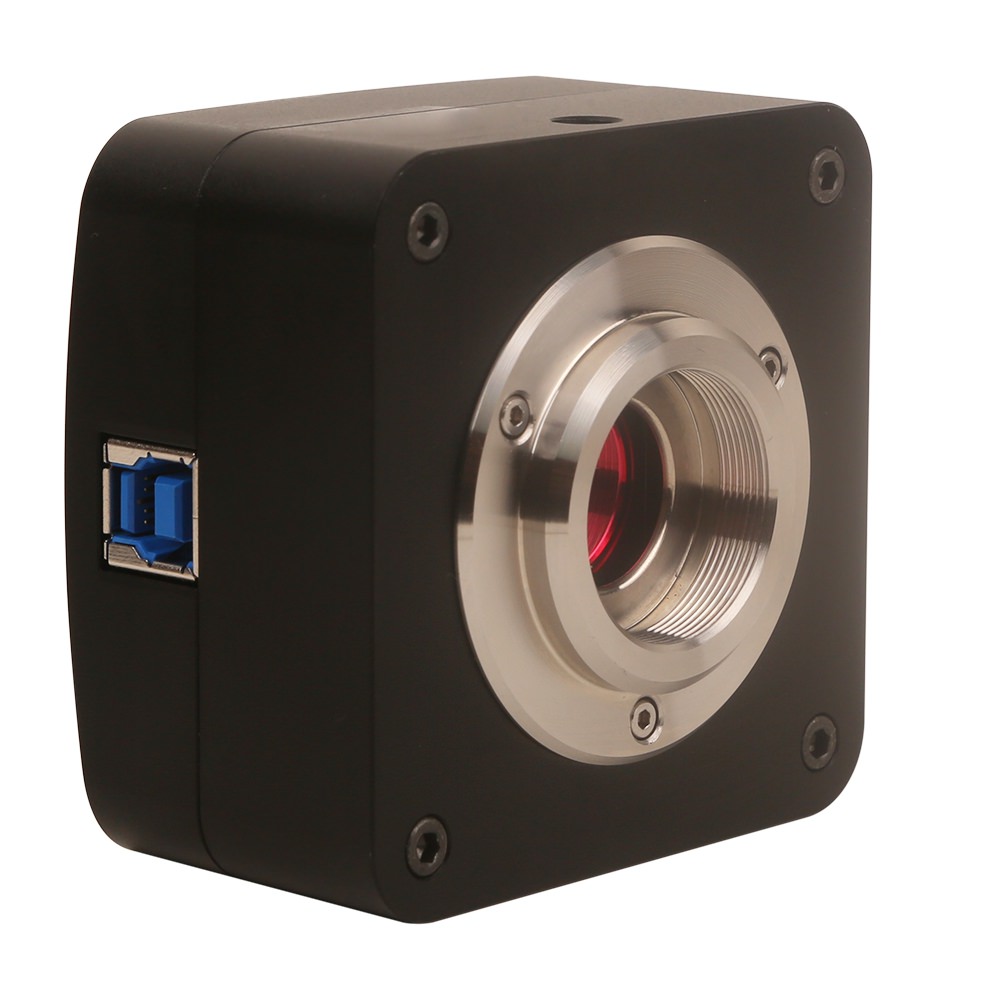

U3CCD系列相机搭载了 USB3.0 接口 CCD 相机，其感光芯片采用索尼 ExView HAD CCD 芯片。其像素从280万到1200万。
索尼 ExView HAD CCD 采用了可以将未能转换的近红外光转换成图像信号，使得成像光谱从可见光扩展到近红外光，这一技术大大提高了传感器的感光灵敏度。利用“ ExView HAD CCD "芯片时，在黑暗的环境下也可得到高亮度的照片。而且之前在硅晶板深层中做的光电变换会漏出到垂直 CCD 部分的弥散光，也可被传感器接收，所以传感器的噪声也得到大幅降低。
U3CCD系列显微相机数据传输通过 USB3.0 快速传输协议接口实现，确保视频快速稳定。
U3CCD系列相机随机配备高级视频与图像处理软件 ToupView ，提供 Windows/Linux/ OSX 等多平台 SDK ，支持原生 C/C++, C#/VB.NET, Directshow, Twain 控制 API 。
U3CCD 系列相机的上述特性可用于普通明场或弱光或荧光光场显微图像的拍摄。
U3CCD系列相机的基本特性：
- 采用SONY ExView技术的C接口CCD相机；
- 一体式CNC铝合金外壳；
- FPGA控制精准曝光，时间长达1小时曝光，保证捕获弱荧光图像；
- USB3.0 5Gbit/s接口确保视频高传输速率；
- Ultra-Fine颜色引擎确保颜色精准再现；
- 随相机提供高级视频与图像处理应用软件ToupView；
- 提供Windows/Linux/macOS/Android多平台标准SDK；
|
其他硬件参数 |
|
|---|---|
|
光谱响应范围 |
380-650nm (有红外截止滤光片情况下) |
|
白平衡 |
ROI 白平衡/手动Temp-Tint调整 |
|
色彩还原技术 |
Ultra-Fine颜色处理引擎 |
|
捕获/控制SDK |
Windows/Linux/macOS/Android多平台SDK(原生C/C++, C#/VB.NET, Python, Java, DirectShow, Twain等) |
|
位深度 |
8 Bit / 14 Bit |
|
记录方式 |
图像和视频 |
|
制冷方式* |
自然冷却 |
|
相机工作环境 |
|
|
工作温度（摄氏度） |
-10~ 50 |
|
贮存温度（摄氏度） |
-20~ 60 |
|
工作湿度 |
30~80%RH |
|
贮存湿度 |
10~60%RH |
|
供电电源 |
相机通过USB3.0接口供电 |
|
软件运行环境 |
|
|
操作系统 |
Microsoft® Windows® XP/Vista / 7 / 8 /10 /11(32 & 64 位) OS X (Mac OS X) Linux |
|
计算机配置 |
CPU:Intel Core 2 2.8GHz 或更高 |
|
内存:2GB或更大 |
|
|
USB接口:USB3.0高速接口，兼容USB2.0接口 |
|
|
显示器:17”或以上 |
|
|
CD-ROM |
|
U3CCD 系列相机可用于弱光或荧光图像的拍摄与分析，具有广泛的应用。

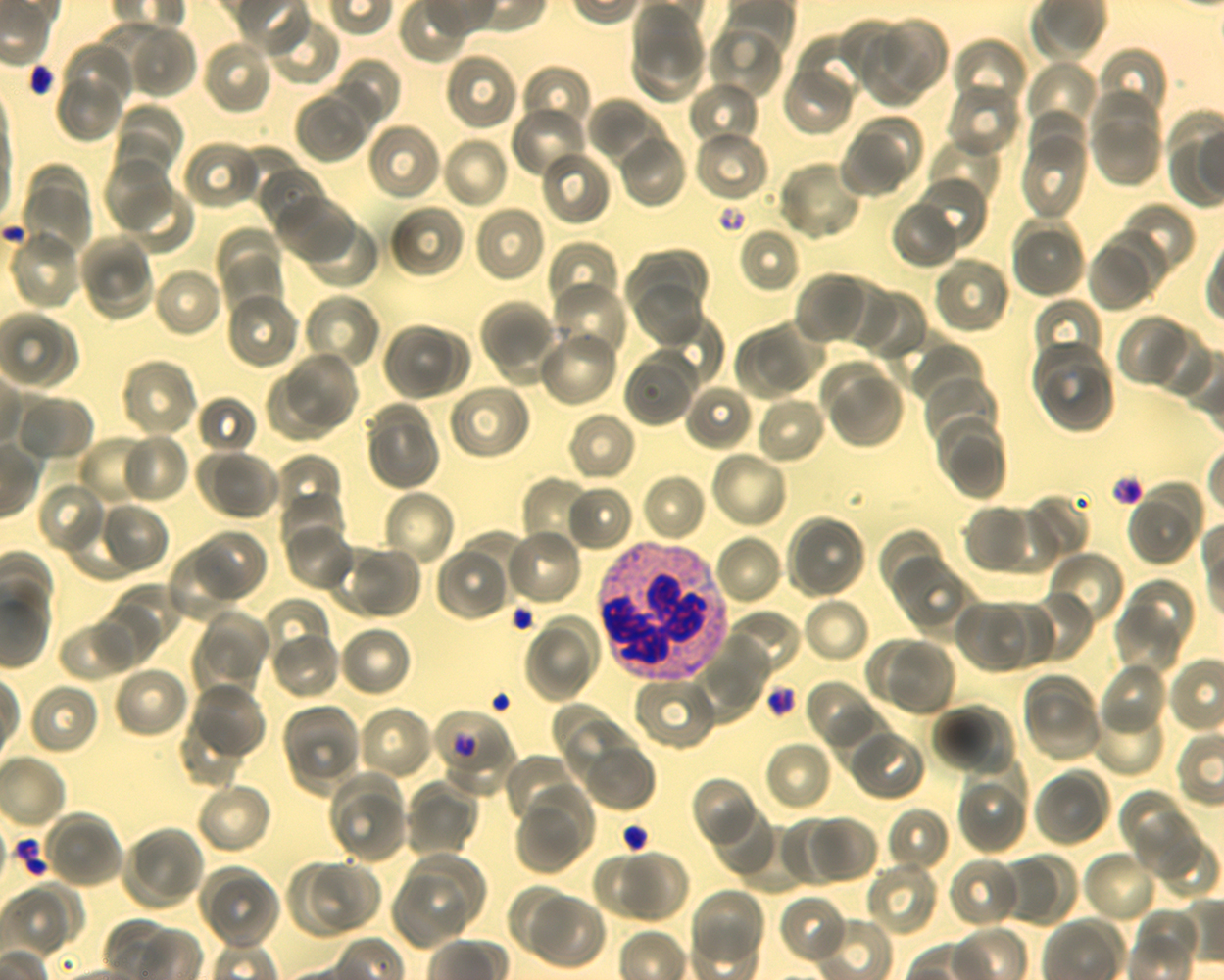

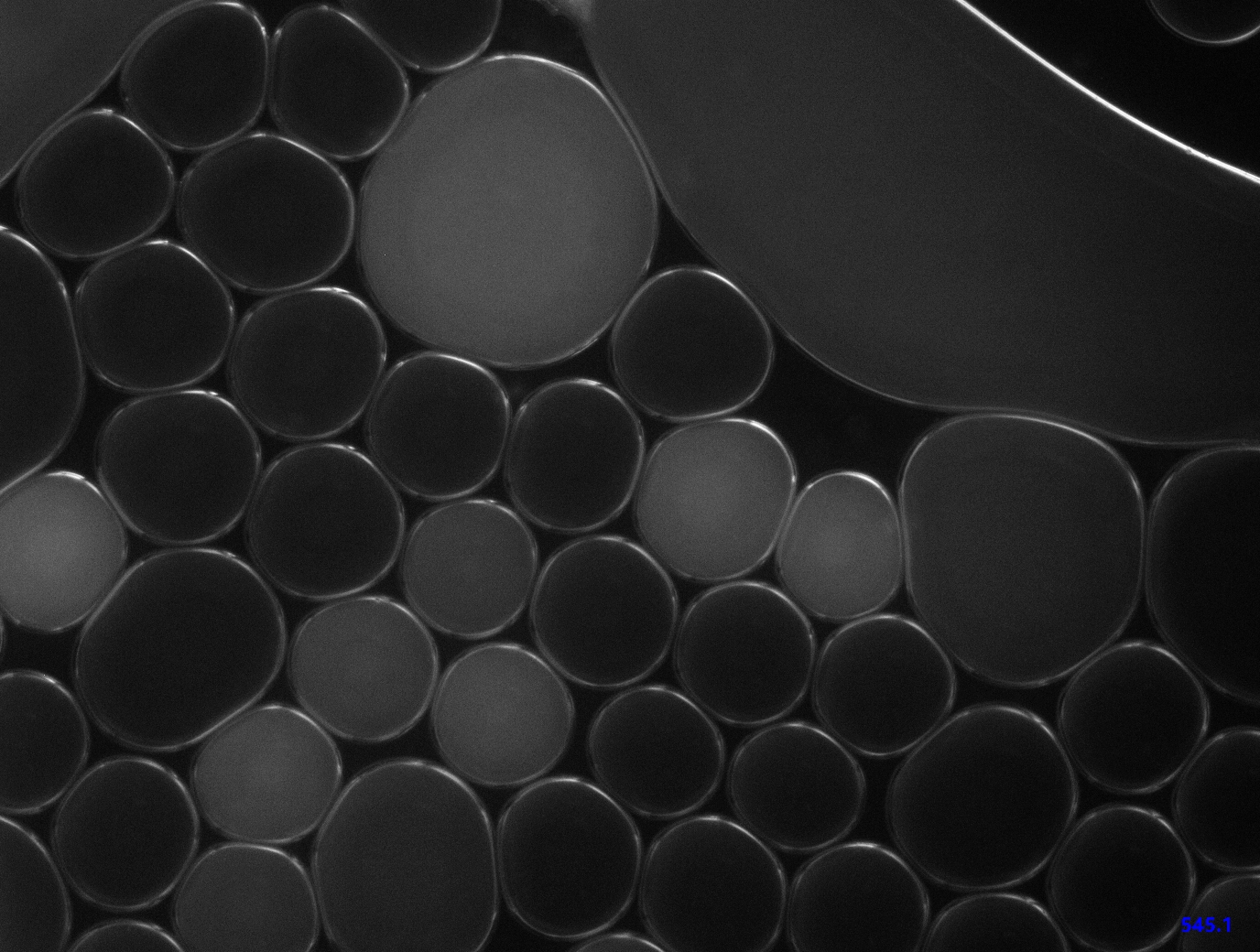

应用实例
U3CCD系列相机外形尺寸

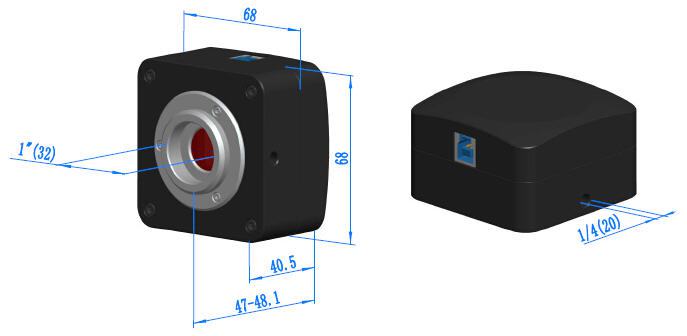

U3CCD 系列相机外形尺寸示意图。相机壳体由坚硬铝合金机械经CNC加工氧化而成，相机整体美观大方。相机传感器的前端安装有高品质的IR-CUT或双面AR膜，主要起到滤除成像中的红外光波，同时保护相机传感器的作用。
U3CCD系列相机的外形尺寸示意图
U3CCD系列相机标准装箱清单
|
标准装箱清单 |
||||
|---|---|---|---|---|
|
A |
包装箱规格：L:52cm W:32cm H:32cm(20pcs, 12~17Kg/纸箱)，上图中未给出 |
|||
|
B |
包装盒规格：L:15cm W:15cm H:10cm （0.7~0.75公斤/每盒) |
|||
|
C |
U3CCD系列相机一台 |
|||
|
D |
高速USB3.0 A公到B公镀金头数据线/2.0m |
|||
|
E |
CD (驱动与应用程序, Ø12cm) |
|||
|
可选附件 |
||||
|
F |
可调焦式目镜筒适配器 |
Dia.23.2mm目镜筒转C接口 (请根据你的相机与显微镜选择其中之一) |
108001/AMA037 108002/AMA050 108003/AMA075 108004/AMA100 |
|
|
Dia.31.75mm目镜筒转C接口 (请根据你的相机与望远镜选择其中之一) |
108008/ATA037 108009/ATA050 108010/ATA075 108011/ATA100 |
|||
|
G |
固定式目镜筒适配器 |
Dia.23.2mm目镜筒转C接口 (请根据你的相机与显微镜选择其中之一) |
108005/FMA037 108006/FMA050 108007/FMA075 108008/FMA100 |
|
|
Dia.31.75mm目镜筒转C接口 (请根据你的相机与望远镜选择其中之一) |
108011/FTA037 108012/FTA050 108013/FTA075 108014/FTA100 |
|||
|
注意： 对F和G选项, 请先确定你的相机型号(C接口，显微镜相机或望远镜相机), 图谱光电的工程师会根据你的应用帮助你选定合适的显微镜或望远镜适配器； |
||||
|
H |
108015(Dia.23.2mm to 30.0mm环)/用于直径30mm目镜筒转接环 |
|||
|
I |
108016(Dia.23.2mm to 30.5mm环)/用于直径30.5mm目镜筒转接环 |
|||
|
J |
108017(Dia.23.2mm to 31.75mm环)/用于直径31.75目镜筒转接环 |
|||
|
K |
测微尺 |
106011/TS-M1(X=0.01mm/100Div.)； 106012/TS-M2(X,Y=0.01mm/100Div.)； 106013/TS-M7(X=0.01mm/100Div., 0.10mm/100Div.) |
||
型号
传感器型号与尺寸
像素(μm)
G光灵敏度
暗电流
FPS/分辨率
采样平均
曝光时间
U3CCD12000KPA
12M/ICX834AQG(C)
1“ (13.15x8.77)
3.1x3.1
420mv with 1/30s
15.2mv with 1/30s
3.6@4248x2836
3.6@2124x1418
1x1
2x2
0.06ms~1000s
U3CCD12000KMA
12M/ICX834ALG(M)
1“ (13.15x8.77)
3.1x3.1
420mv with 1/30s
12mv with 1/30s
(F8.0)
3.6@4248x2836
3.6@2124x1418
1x1
2x2
0.06ms~1000s
U3CCD09000KPA
9.0M/ICX814AQG(C)
1“ (12.47x9.98)
3.69x3.69
580mv with 1/30s
12mv with 1/30s
4.4@3388x2712
4.4@1694x1356
1x1
2x2
0.06ms~1000s
U3CCD09000KMA
9.0M/ICX814ALG(M)
1“ (12.47x9.98)
3.69x3.69
660mv with 1/30s
12mv with 1/30s
(F8.0)
4.4@3388x2712
4.4@1694x1356
1x1
2x2
0.06ms~1000s
U3CCD06000KPA
6.0M/ICX694AQG(C)
1“ (12.48x9.99)
4.54x4.54
880mv with 1/30s
8mv with 1/30s
7.5@2748x2200
14@2748x1092
1x1
0.06ms~1000s
U3CCD06000KMA
6.0M/ICX694ALG(M)
1“ (12.48x9.99)
4.54x4.54
1000mv with 1/30s
8mv with 1/30s
7.5@2748x2200
14@2748x1092
1x1
0.06ms~1000s
U3CCD02800KPA
2.8M/ICX674AQG(C)
2/3“ (8.81x6.63)
4.54x4.54
800mv with 1/30s
4mv with 1/30s
15@1938x1460
17@1610x1212
18@1930x1092
1x1
0.05ms~1000s
U3CCD02800KMA
2.8M/ICX674ALG(M)
2/3“ (8.81x6.63)
4.54x4.54
950mv with 1/30s
4mv with 1/30s
15@1938x1460
17@1610x1212
18@1930x1092
1x1
0.05ms~1000s
U3CCD01400KPB
1.4M/ICX825AQA(C)
2/3“ (8.88x6.70)
6.45x6.45
2000mv with 1/30s
4.8mv with 1/30s
25@1376x1040
1x1
0.07ms~1000s
U3CCD01400KMB
1.4M/ICX825ALA(M)
2/3“ (8.88x6.70)
6.45x6.45
2000mv with 1/30s
4.8mv with 1/30s
25@1376x1040
1x1
0.07ms~1000s
