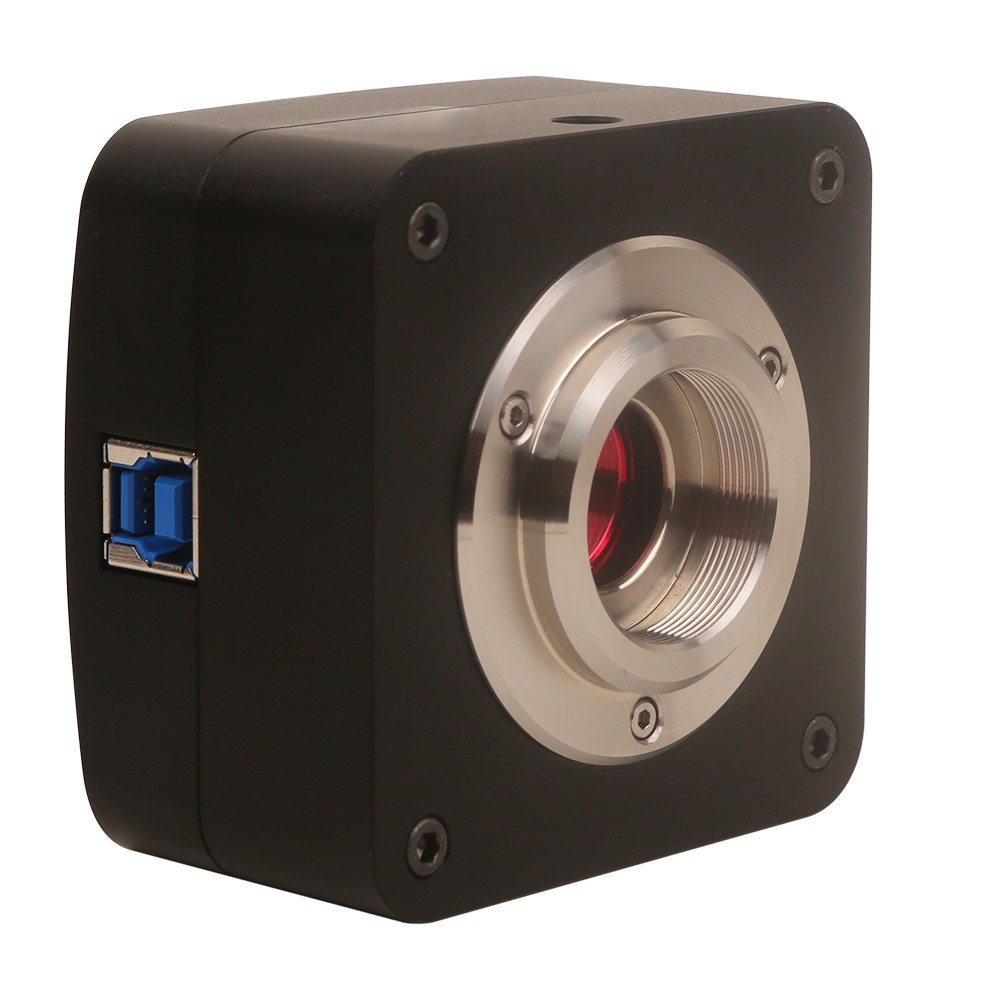

U3ISPM 系列相机是我们设计的一种超高性能 USB3.0 CMOS 相机带硬件 ISP 超精细颜色引擎( Hardware ISP and Video Pipeline USB3.0 CMOS 相机)，采用 USB3.0 CMOS 作为数据传输接口。
U3ISPM 系列相机分辨率横跨 1600 万~ 1800 万，图像传输速度快。
U3ISPM 系列相机随机提供高级视频与图像处理应用软件 ToupView/ToupLite ，并提供 Windows/ Linux/OSX 多平台 SDK ；支持原生 C/C++, C#/VB.NET, Directshow, Twain API 。
U3ISPM 系列相机可以广泛用于显微图像的拍摄与记录。
U3ISPM 系列相机的基本特性：
- 采用Aptina/Panasonic CMOS传感器的C接口CMOS相机；
- USB3.0接口确保高传输速率；
- 内置硬件ISP Ultra-Fine颜色引擎确保颜色精准再现
- 较低的计算机CPU占用率以及超高帧率；
- 随相机提供高级视频与图像处理应用软件ToupView/ToupLite；
- 提供Windows/Linux/macOS/Android多平台标准SDK；
- 铝合金CNC精密加工氧化外壳；
|
其他硬件参数 |
|
|---|---|
|
光谱响应范围 |
380-650nm (有红外截止滤光片情况下) |
|
白平衡 |
ROI 白平衡/手动Temp-Tint调整 |
|
色彩还原技术 |
硬件ISP Ultra-Fine颜色处理引擎 |
|
捕获与控制API |
Windows/Linux/macOS/Android多平台SDK(原生C/C++, C#/VB.NET, Python, Java, DirectShow, Twain等) |
|
位深度 |
8 Bit / 12 Bit |
|
记录方式 |
图像和视频 |
|
致冷方式* |
自然冷却 |
|
相机工作环境 |
|
|
工作温度（摄氏度） |
-10~ 50 |
|
贮存温度（摄氏度） |
-20~ 60 |
|
工作湿度 |
30~80%RH |
|
贮存湿度 |
10~60%RH |
|
供电电源 |
相机通过USB接口供电 |
|
软件运行环境 |
|
|
操作系统 |
Microsoft® Windows® XP/ Vista / 7 / 8 /10 /11(32 & 64 位) |
|
计算机配置 |
CPU:Intel Core 2 2.8GHz 或更高 |
|
内存:2GB或更大 |
|
|
USB接口: USB3.0高速接口 |
|
|
显示器:17”或以上 |
|
|
CD-ROM |
|
U3ISPM 系列相机可以广泛用于显微图像的拍摄与记录。
应用实例
蚕豆叶表皮装片
青霉菌
草履虫装片
平滑肌分离装片

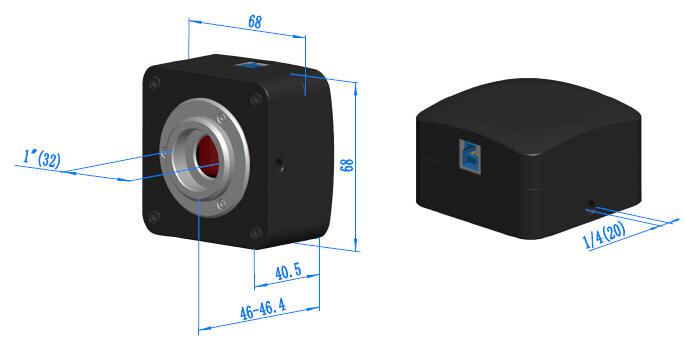

U3ISPM系列相机外形尺寸
U3ISPM 系列相机外形尺寸示意图。相机壳体由坚硬铝合金经CNC精密加工氧化而成，美观大方。相机传感器的前端安装有高品质的IR-CUT，主要起到滤除成像中的红外光波，同时保护相机传感器作用。相比其他品牌相机，图谱光电的相机无运动部件以确保相机坚固可靠、经久耐用，同时不存在由于运动部件抖动而引发的成像模糊。
U3ISPM 系列相机外形尺寸示意图
U3ISPM 系列相机装箱清单
|
标准装箱清单 |
|||
|---|---|---|---|
|
A |
包装箱规格：L:52cm W:32cm H:33cm(16pcs, 12~17Kg/纸箱)，上图中未给出 |
||
|
B |
包装盒规格：L:15cm W:15cm H:10cm (0.67~0.7Kg/ box) |
||
|
C |
U3ISPM 系列相机一台 |
||
|
D |
高速USB3.0 A公到B公镀金头数据线/2.0m |
||
|
E |
CD (驱动以及应用软件, Ø12cm) |
||
|
可选附件 |
|||
|
F |
可调焦式目镜筒适配器 |
Dia.23.2mm目镜筒转C接口 (请根据你的相机与显微镜选择其中之一) |
108001/AMA037 108002/AMA050 108003/AMA075 |
|
Dia.31.75mm目镜筒转C接口 (请根据你的相机与望远镜选择其中之一) |
108008/ATA037 108009/ATA050 108010/ATA075 |
||
|
G |
固定式目镜筒适配器 |
Dia.23.2mm目镜筒转C接口 (请根据你的相机与显微镜选择其中之一) |
108005/FMA037 108006/FMA050 108007/FMA075 |
|
Dia.31.75mm目镜筒转C接口 (请根据你的相机与望远镜选择其中之一) |
108011/FTA037 108012/FTA050 108013/FTA075 |
||
|
注意： 对F和G选项, 请先确定你的相机型号(C接口，显微镜相机或望远镜相机), 图谱光电的工程师会根据你的应用帮助你选定合适的显微镜或望远镜适配器； |
|||
|
H |
108015(Dia.23.2mm to 30.0mm环)/用于直径30mm目镜筒转接环 |
||
|
I |
108016(Dia.23.2mm to 30.5mm环)/用于直径30.5mm目镜筒转接环 |
||
|
J |
108017(Dia.23.2mm to 31.75mm环)/用于直径31.75目镜筒转接环 |
||
|
K |
测微尺 |
106011/TS-M1(X=0.01mm/100Div.)； 106012/TS-M2(X,Y=0.01mm/100Div.)； 106013/TS-M7(X=0.01mm/100Div., 0.10mm/100Div.) |
|
型号
传感器型号与尺寸
像素(μm)
G光灵敏度
动态范围
SN比
FPS/分辨率
采样平均
曝光时间
U3ISPM18000KPA
18M/AR1820(C)
1/2.3"(6.14x4.61)
1.25x1.25
0.62 V/lux-sec
65.8dB
36.3
13.1@4912x3684
34.3@2456x1842
54.4@1228x922
1x1
2x2
4x4
0.1ms~2s
U3ISPM16000KPA
16M/MN34120(C)
1/2.33“(6.18x4.67)
1.335x1.335
R: 2453LSB
Gr: 2444LSB
Gb: 1054LSB
B: 996LSB
16@4632x3488
30@2320x1740
27@1536x1160
1x1
2x2
3x3
0.2ms~2s
U3ISPM16000KPB
16M/MN34230(C)
4/3“(17.60x13.30)
3.8x3.8
R: 1315LSB
Gr: 2413LSB
Gb: 2413LSB
B: 1042LSB
(Gain = 0dB)
22@4640x3506
30@3360x2526
43@2304x1750
49@1536x1168
1x1
1x1
2x2
3x3
0.2ms~15s
U3ISPM20000KPA
20M/AR2020(C)
1/1.8“(7.17x5.38)
1.4x1.4
8.4 ke−/lux.sec
20@5120x3840
45@2560x1920
1x1
2x2
0.2ms~15s
