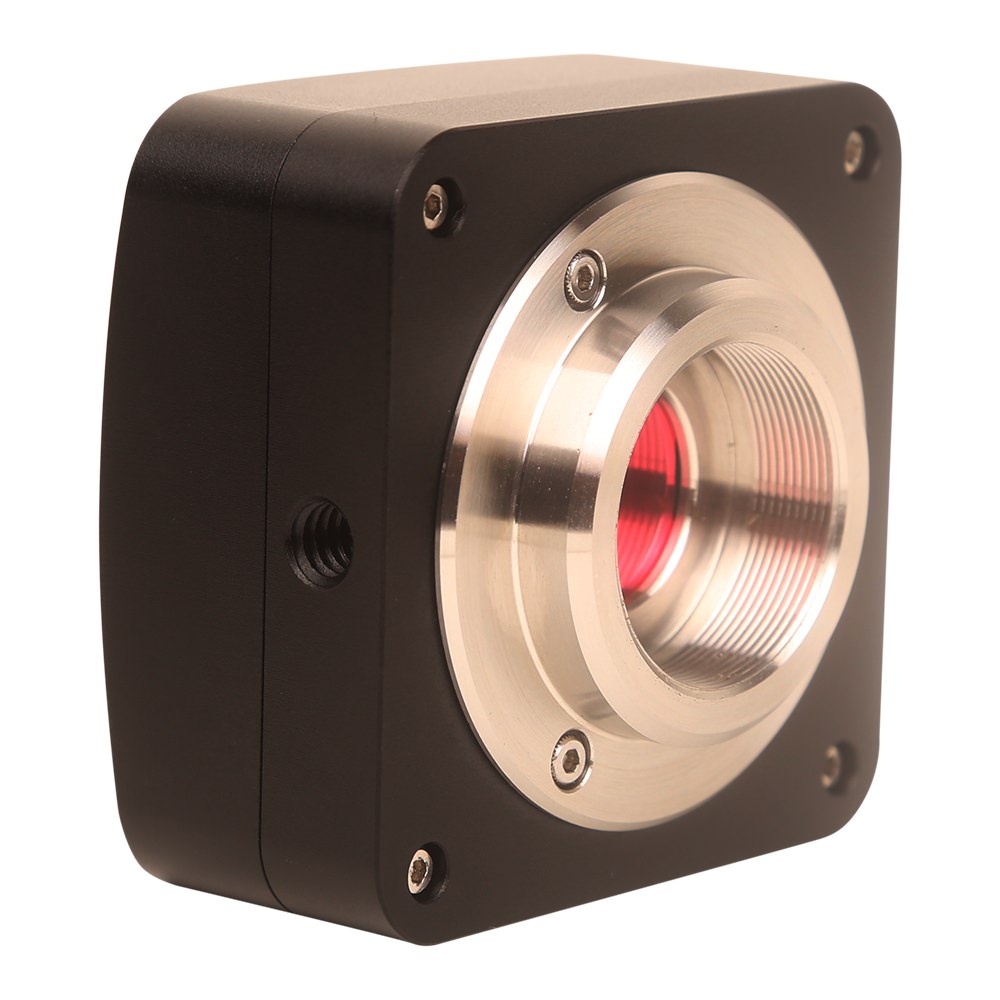

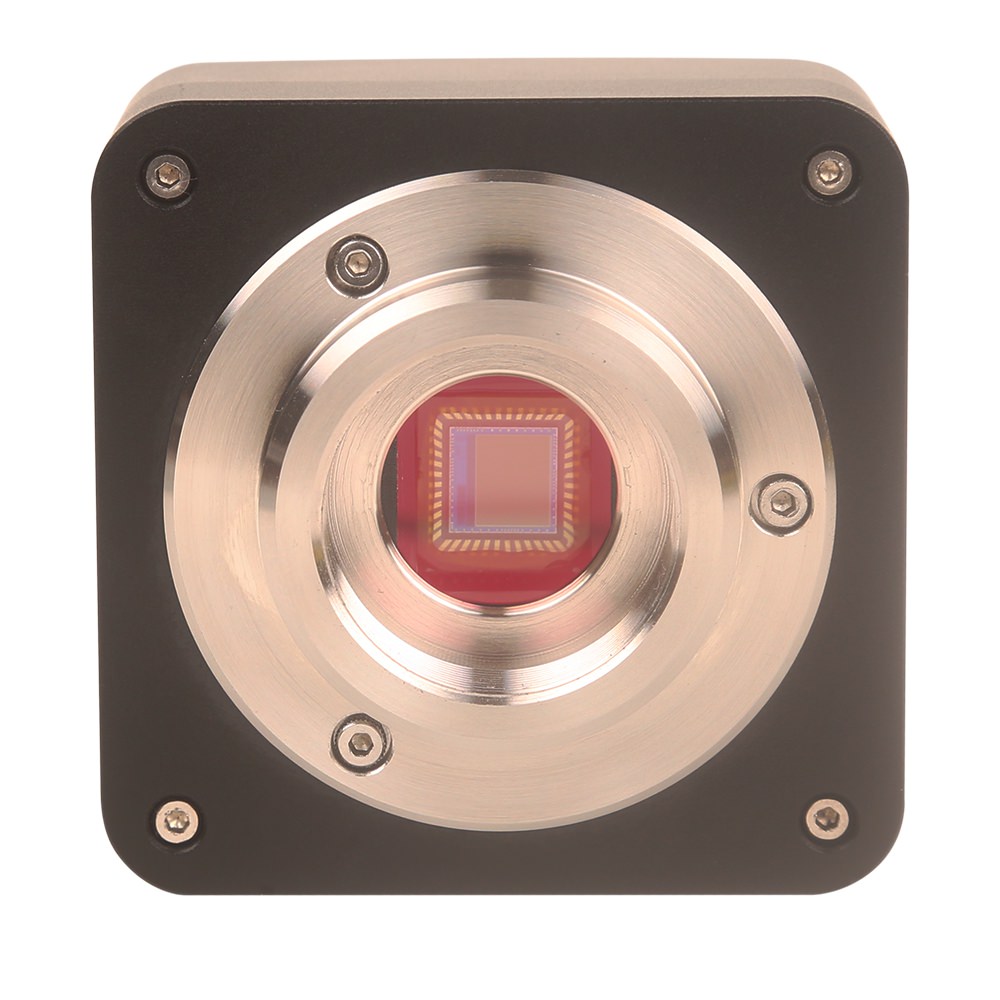

UA系列相机是图谱光电设计的一种超高性能 A-Level USB2.0 与 CMOS 图像传感器相机( USB2.0 Advanced CMOS 相机)，采用 USB2.0 作为数据传输接口。通过在传感器外围增加专用缓存芯片， UA 系列相机极大地提高了 USB2.0 系列相机的传输稳定性，最大限度发挥了 USB2.0 的传输速度。
UA系列显微相机速度中等，相机分辨率横跨 130 万~ 1600 万。
UA系列显微相机随机提供高级视频与图像处理应用软件 ToupView/ToupLite ; 提供 Windows/Linux/maxOS/Android 多平台 SDK (原生 CC/C++, C#/VB.NET, Python, Java, DirectShow, Twain 等)。
UA系列相机适合于显微镜照片的拍摄。
UA系列相机的基本特性：
- 采用Aptina CMOS传感器的C接口CMOS相机;
- 分辨率横跨1.3M~16M等多种;
- USB2.0接口确保高传输速率;
- Ultra-Fine颜色引擎确保颜色精准再现;
- 随相机提供高级视频与图像处理应用软件ToupView/ToupLite;
- 提供Windows/Linux/macOS/Android多平台标准SDK;
- 传感器外围增加了缓存以实现USB2.0稳定与高速传输;
- 兼容新老CPU芯片的电脑;
- 其CNC铝合金外形与UCMOS完全一样;
|
其他硬件参数 |
|
|---|---|
|
光谱响应范围 |
380-650nm (有红外截止滤光片情况下) |
|
白平衡 |
ROI 白平衡/手动Temp-Tint调整 |
|
色彩还原技术 |
Ultra-Fine颜色处理引擎 |
|
捕获/控制SDK |
Windows/Linux/macOS/Android多平台SDK(原生C/C++, C#/VB.NET, Python, Java, DirectShow, Twain等) |
|
位深度 |
8 Bit |
|
数据接口 |
USB或WiFi |
|
记录方式 |
图像和视频 |
|
致冷方式* |
自然冷却 |
|
相机工作环境 |
|
|
工作温度（摄氏度） |
-10~ 50 |
|
贮存温度（摄氏度） |
-20~ 60 |
|
工作湿度 |
30~80%RH |
|
贮存湿度 |
10~60%RH |
|
供电电源 |
相机通过USB接口供电 |
|
软件运行环境 |
|
|
操作系统 |
Microsoft® Windows®XP/Vista / 7 / 8 /10 /11(32 & 64 位) OS X (Mac OS X) Linux |
|
计算机配置 |
CPU:Intel Core 2 2.8GHz 或更高 |
|
内存:2GB或更大 |
|
|
USB接口:USB2.0高速接口 |
|
|
显示器:17”或以上 |
|
|
CD-ROM |
|
UA 系列相机应用于显微镜照片的拍摄。
应用实例
玉米根尖纵切
蚕豆根横切
松茎横切
南瓜茎纵切

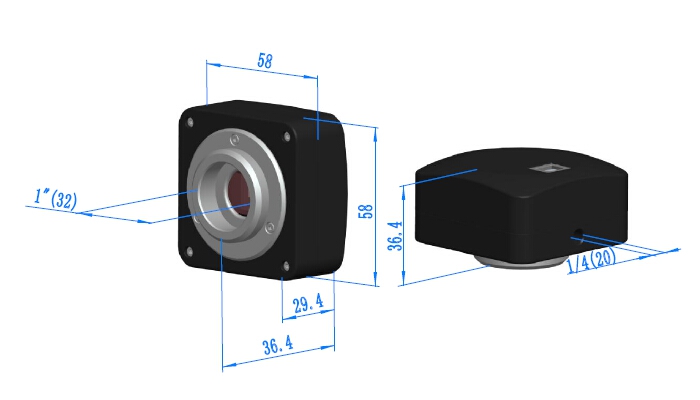

UA系列相机外形尺寸
UA 系列相机外形尺寸示意图。相机壳体由坚硬CNC铝合金机械加工而成，美观大方。相机传感器的前端安装有高品质的IR-CUT，主要起到滤除成像中的红外光波，同时保护相机传感器作用。相比其他品牌相机，图谱光电的相机无运动部件以确保相机坚固可靠、经久耐用，同时不存在由于运动部件抖动而引发的成像模糊。
UA系列相机外形尺寸示意图
UA系列相机装箱清单
| 标准装箱清单 | ||||
|---|---|---|---|---|
| A | 包装箱规格：L:52cm W:32cm H:33cm(20pcs, 12~17Kg/纸箱)，上图中未给出 | |||
| B | 包装盒规格：L:15cm W:15cm H:10cm (0.5~0.55Kg/每小盒) | |||
| C | UA系列相机一台 | |||
| D | 高速USB2.0 A公到B公镀金头数据线/2.0m | |||
| E | CD (驱动与应用程序，Ø12cm) | |||
| 可选附件 | ||||
| F | 可调焦式目镜筒适配器 |
Dia.23.2mm目镜筒转C接口
(请根据你的相机与显微镜选择其中之一) |
108001/AMA037
108002/AMA050 108003/AMA075 |
|
|
Dia.31.75mm目镜筒转C接口
(请根据你的相机与望远镜选择其中之一) |
108008/ATA037
108009/ATA050 108010/ATA075 |
|||
| G | 固定式目镜筒适配器 |
Dia.23.2mm目镜筒转C接口
(请根据你的相机与显微镜选择其中之一) |
108005/FMA037
108006/FMA050 108007/FMA075 |
|
|
Dia.31.75mm目镜筒转C接口
(请根据你的相机与望远镜选择其中之一) |
108011/FTA037
108012/FTA050 108013/FTA075 |
|||
| 注意： 对F和G选项, 请先确定你的相机型号(C接口，显微镜相机或望远镜相机), 图谱光电的工程师会根据你的应用帮助你选定合适的显微镜或望远镜适配器; | ||||
| H | 108015(Dia.23.2mm to 30.0mm环)/用于直径30mm目镜筒转接环 | |||
| I | 108016(Dia.23.2mm to 30.5mm环)/用于直径30.5mm目镜筒转接环 | |||
| J | 108017(Dia.23.2mm to 31.75mm环)/用于直径31.75目镜筒转接环 | |||
| K | 测微尺 |
106011/TS-M1(X=0.01mm/100Div.)；
106012/TS-M2(X,Y=0.01mm/100Div.); 106013/TS-M7(X=0.01mm/100Div., 0.10mm/100Div.) |
||
型号
传感器型号与尺寸(mm)
像素(μm)
G光灵敏度/动态范围
SN比
FPS/分辨率
采样平均
曝光时间
UA1600CA
16M/MN34120(C)
1/2.33“(6.18x4.66)
1.335x1.335
R: 2453LSB
Gr: 2444LSB
Gb: 1054LSB
B: 996LSB
2@4632x3488
8@2320x1740
11@1536x1160
1x1
2x2
3x3
0.2ms~2000ms
UA1200CA
12M/IMX577(C)
1/2.1“ (5.95x4.71)
1.55x1.55
250mv with 1/30s
0.25mv with 1/30s
3@3840x3040
11@1920x1516
47@960x758
1x1
2x2
4x4
0.4ms~2000ms
UA1000CA
10M/IMX577(C)
1/2.3“ (5.56x4.26)
1.55x1.55
250mv with 1/30s
0.25mv with 1/30s
3.3@3584x2748
12@1792x1374
53@896x684
1x1
2x2
4x4
0.4ms~2000ms
UA630CA
6.3M/IMX178 (C)
1/1.8“ (7.37x4.92)
2.4x2.4
425mv with 1/30s
0.15mv with 1/30s
5fps@3072×2048
20fps@1536×1024
1x1
2x2
0.244ms~15000ms
UA630MA
6.3M/IMX178 (M)
1/1.8“ (7.37x4.92)
2.4x2.4
760mv with 1/30s
0.15mv with 1/30s
5fps@3072×2048
20fps@1536×1024
1x1
2x2
0.244ms~15000ms
UA510CA
5.1M/AR0521(C)
1/2.5“ (5.70x4.28)
2.2x2.2
18.8ke-/lux
73dB
40dB
7.0@2592x1944
27.7@1296x972
100.5@648x486
1x1
2x2
4x4
0.2ms~2000ms
UA410CA
4.1M/IMX347(C)
1/1.8“ (7.795x4.408)
2.9x2.9
2376mv with 1/30s
0.15mv with 1/30s
8.5@2688x1536
11.5@2048x1536
15@1536x1536
34@1344x768
1x1
1x1
1x1
1x1
0.1ms~2000ms
UA410CB
4.1M/IMX664(C)
1/1.8“ (7.795x4.408)
2.9x2.9
5970mv with HCG mode
0.13mv with 1/30s
8.5@2688x1520
34@1344x760
1x1
2x2
0.1ms~2000ms
UA310CB
3.1M/IMX123(C)
1/2.8“ (5.12x3.84)
2.5x2.5
600mv with 1/30s
0.15mv with 1/30s
11.5@2048x1536
29.5@1024x768
1x1
2x2
0.2ms~2000ms
UA130CA
1.23M/SC1235(C)
1/3“ (4.80x3.60)
3.75x3.75
4.5V/lux-sec
74dB
38dB
25@1280x960
25@1280x720
1x1
1x1
0.1ms~2000ms
