简介
TZM015120 产品介绍
TZM015120系列MZO（Monocular Zoom Objective，单筒连续变倍物镜），采用双端平行光路模块化的设计理念，光学性能优越，放大倍率小，视场大，可选配性强。专为机器视觉检测、工业检测、科学研究以及教育领域的应用而设计。
TZM015120系列MZO标准款的配置为TZM015120-W4100-TV4100-A50，其特点如下：
- 0.15X-1.20X连续变倍(低倍率，大视野)，变倍比为8X
- 大NA：0.0083-0.046（使用1X辅助物镜）
- 高分辨率：33.1um-5.9um（使用1X辅助物镜）
- 最大适配图像传感器尺寸：2/3英寸（使用1X TV镜）
- 工作距离：130mm（使用1X辅助物镜）
- 后截距可调，变倍过程齐焦
- 图像中心可调，变倍过程图像中心不变

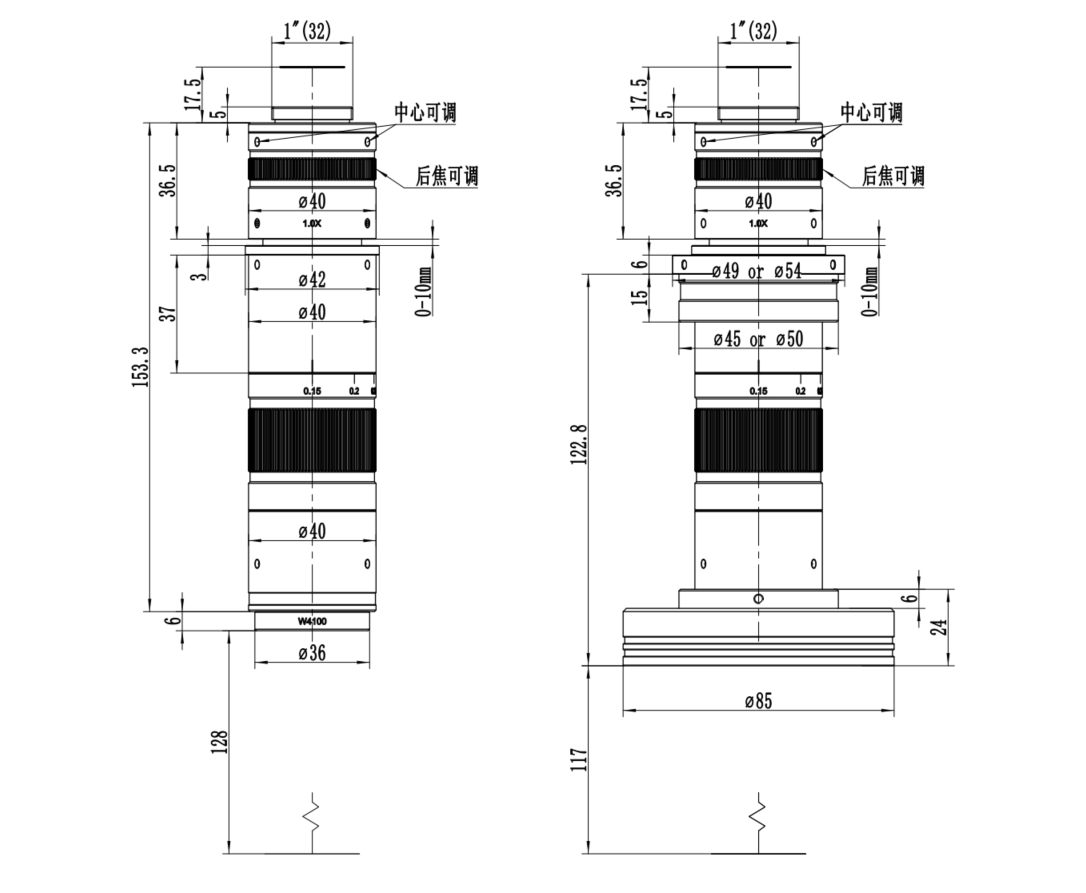

- 紧凑的尺寸：164mm x 40mm（标准款）
- 辅助物镜可选，倍率为1.00x （支持定制其他倍率）
- TV镜可选，倍率为1.00x （支持定制其他倍率）
- 亮度可调的LED环形光源（可选）
- 45mm或50mm的支架适配器（可选）
型号
工作距离/mm
倍率
NA
相机尺寸
视野范围/mm
分辨率/um
TZM015120(D)-W4100-TV4100
130
0.15x-1.20x
0.008-0.046
1/3”
1/2”
2/3”
5.0-40.0
6.7-53.3
9.2-73.0
33.1-5.9
TZM015120(D)-W4050-TV4100(TBD)
260
0.075x-0.60x
0.004-0.023
1/3”
1/2”
2/3”
10.0-80.0
13.4-106.6
18.4-146.0
68.0-11.9
TZM015120(D)-W4075-TV4100(TBD)
173
0.1125x-0.90x
0.006-0.035
1/3”
1/2”
2/3”
6.7-53.3
8.9-71.1
12.3-97.3
45.8-7.9
TZM015120(D)-W4150-TV4100(TBD)
86
0.225x-1.8x
0.012-0.069
1/3”
1/2”
2/3”
3.3-26.7
4.5-35.5
6.1-48.7
22.9-4.0
TZM015120(D)-W4200-TV4100(TBD)
65
0.3x-2.4x
0.016-0.092
1/3”
1/2”
2/3”
2.5-20.0
3.4-26.7
4.6-36.5
17.2-3.0
* WD：工作距离；NA：数值孔径；D：表示用户可以选择定格定倍型
