简介
TZM0325 产品介绍
TZM0325 系列MZO（Monocular Zoom Objective，单筒连续变倍物镜），采用双端平行光路模块化的设计理念，光学性能优越，光学倍率小，视场大，可选配性强。专为机器视觉检测、工业检测、科学研究以及教育领域的应用而设计。

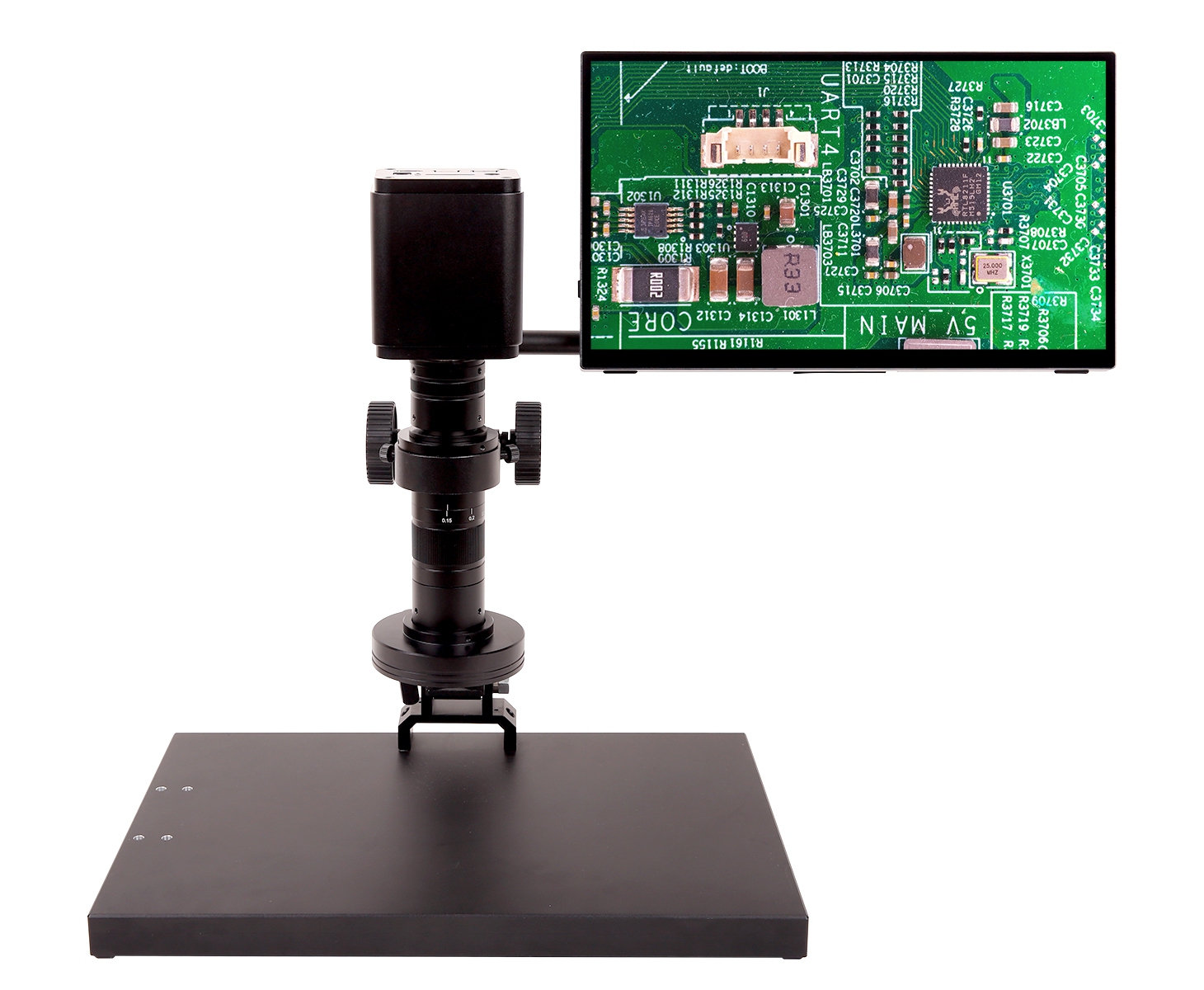

TZM0325系列MZO标准款的配置为TZM0325-W5100-TV5100-A50，其特点如下：
- 0.3X-2.5X连续变倍(低倍率，大视野)，变倍比为8X
- 大NA：0.011-0.062（使用1X辅助物镜）
- 高分辨率：25um-4.43um（使用1X辅助物镜）
- 最大适配图像传感器尺寸：2/3英寸（使用1X TV镜）
- 工作距离：100mm（使用1X辅助物镜）
- 后截距可调，变倍过程齐焦
- 图像中心可调，变倍过程图像中心不变

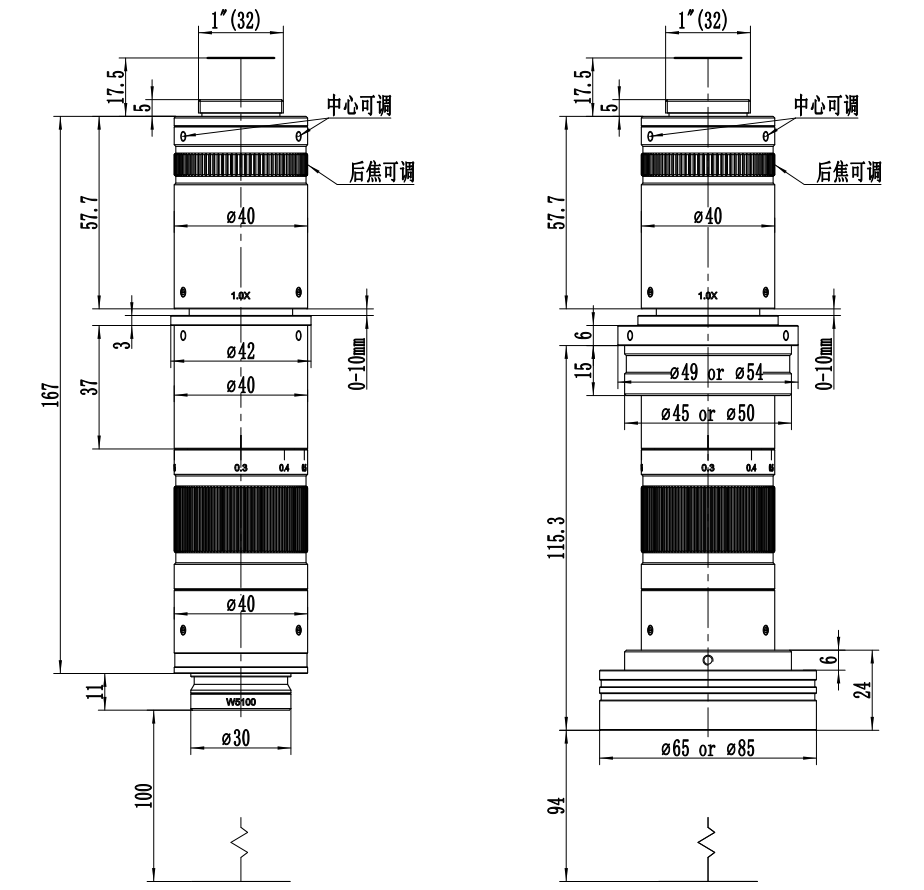

- 紧凑的尺寸：183mm x 40mm（标准款）
- 辅助物镜可选，倍率为1.00x （支持定制其他倍率）
- TV镜可选，倍率为1.00x （支持定制其他倍率）

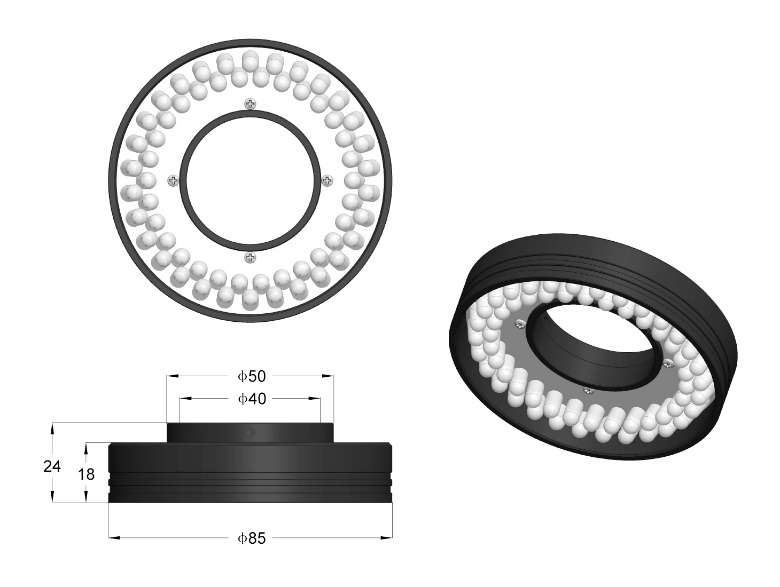

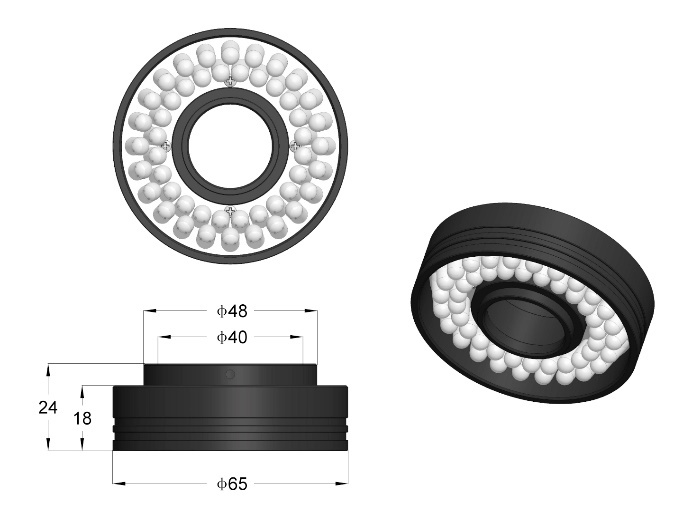

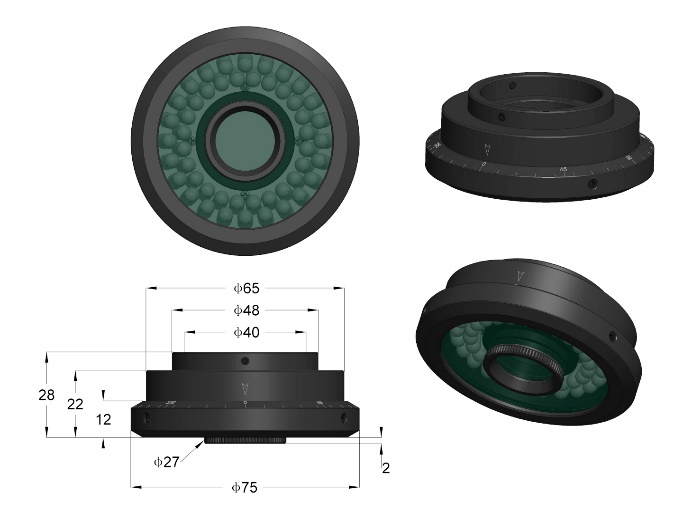

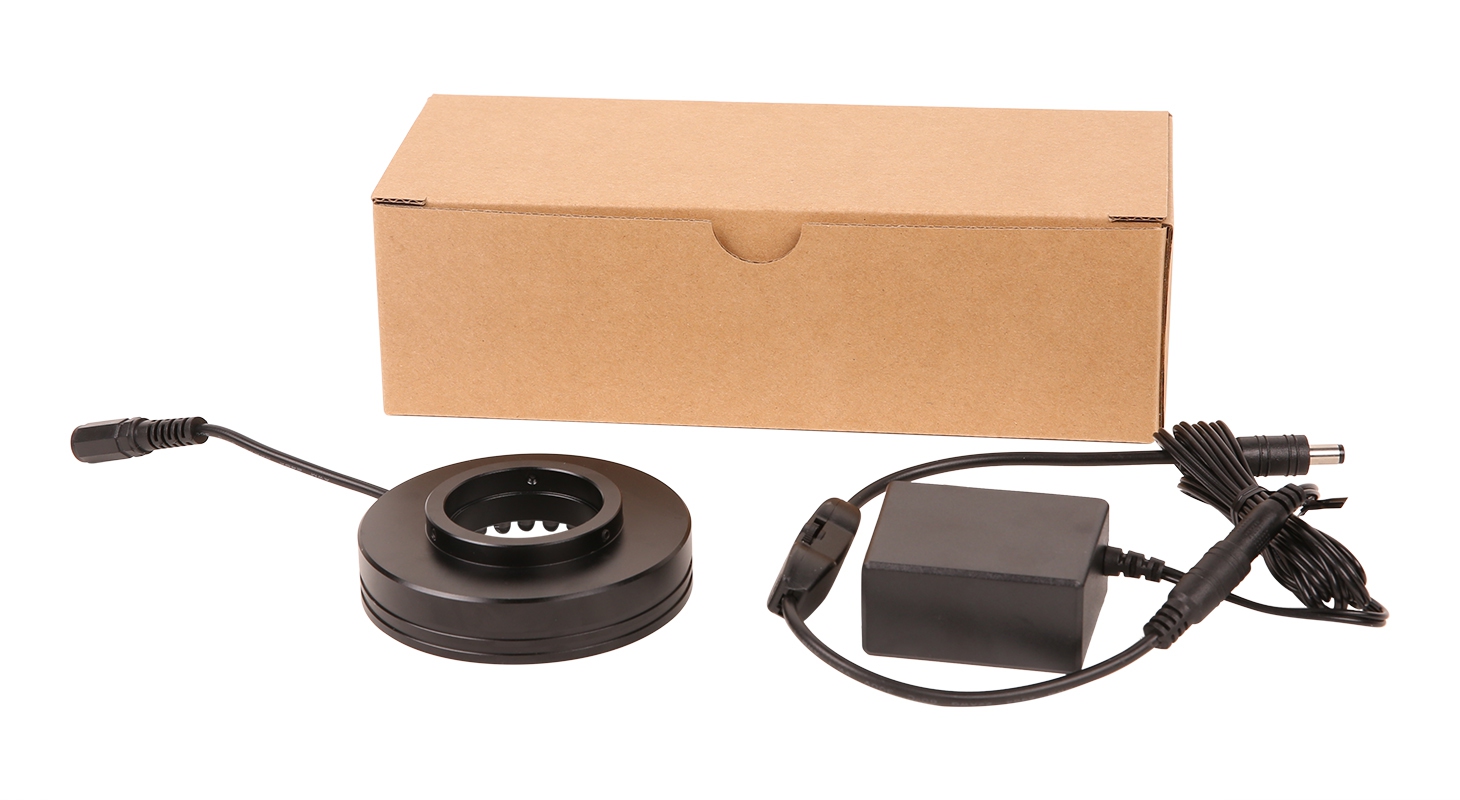

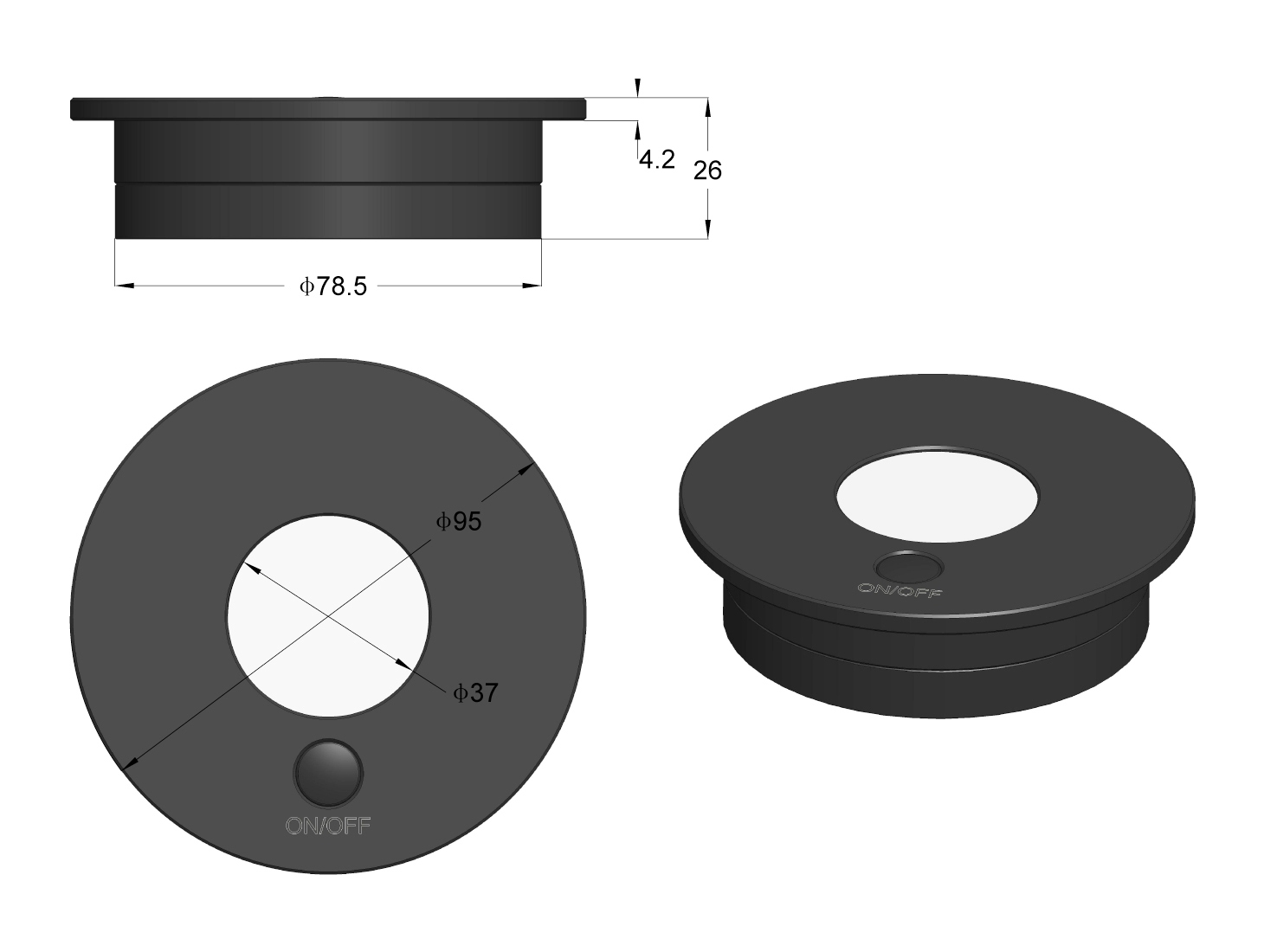

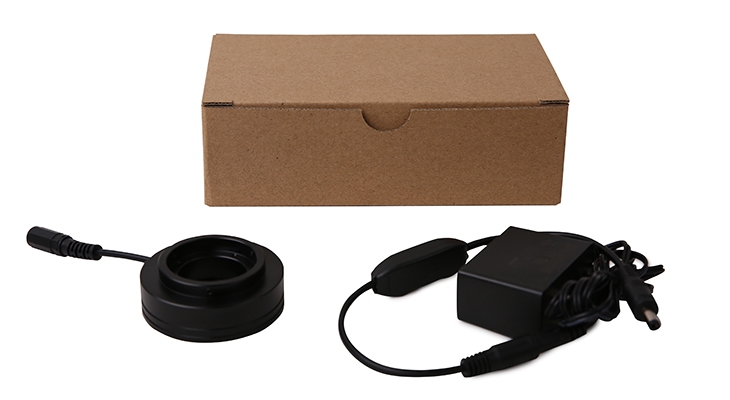

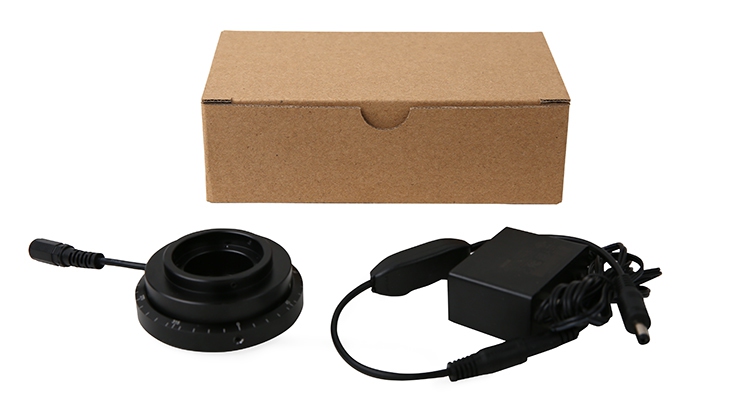

- 亮度可调的LED环形光源（可选）
- 45mm或50mm的支架适配器（可选）
型号
工作距离/mm
倍率
NA
相机尺寸
视野范围/mm
分辨率/um
TZM0325(D)-W5100-TV5100
100
0.3x-2.5x
0.011-0.062
1/3”
1/2”
2/3”
2.4-20.0
3.2-26.7
4.4-36.7
25.0-4.4
TZM0325(D)-W5050-TV5100
(TBD)
200
0.15x-1.25x
0.006-0.031
1/3”
1/2”
2/3”
4.8-40.0
6.4-53.4
8.8-73.4
45.8-8.9
TZM0325(D)-W5075-TV5100
(TBD)
133
0.225x-1.875x
0.008-0.047
1/3”
1/2”
2/3”
3.2-26.7
4.3-35.6
5.9-48.9
34.0-5.9
TZM0325(D)-W5150-TV5100
(TBD)
67
0.45x-3.75x
0.017-0.093
1/3”
1/2”
2/3”
1.6-13.3
2.1-17.8
2.9-24.5
16.1-3.0
TZM0325(D)-W5200-TV5100
(TBD)
50
0.6x-5.0x
0.022-0.124
1/3”
1/2”
2/3”
1.2-10.0
1.6-13.4
2.2-18.4
12.5-2.2
