TZM0440 0.4-4.0X MZO(10)

TZM0440

TZM0440 系列MZO(Monocular Zoom Objective,连续变倍单筒物镜),采用双端平行光路模块化的设计理念,光学性能优越,可选配性强。是我们专为为机器视觉检测、工业检测、科学研究以及教育领域的应用而设计。

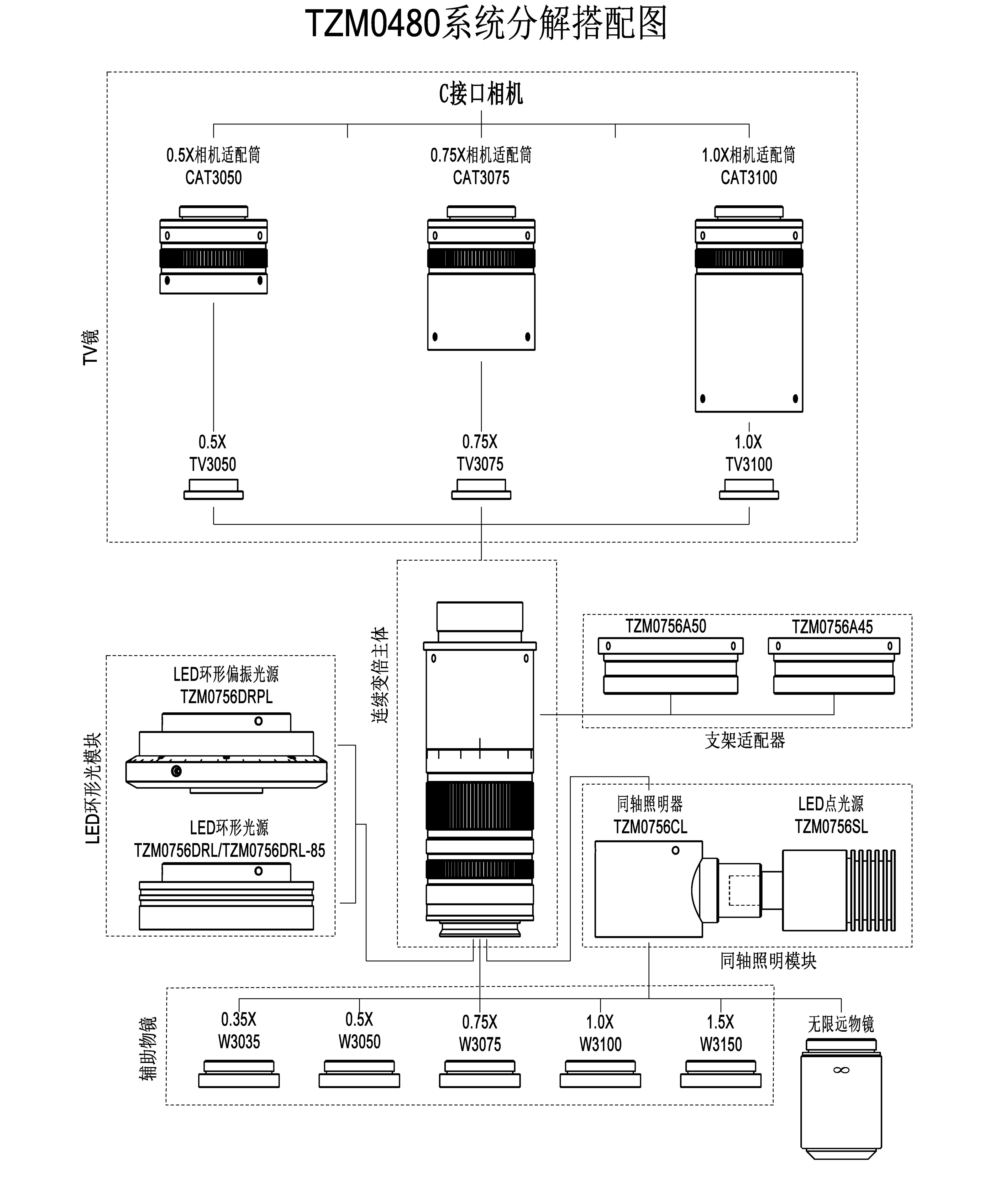

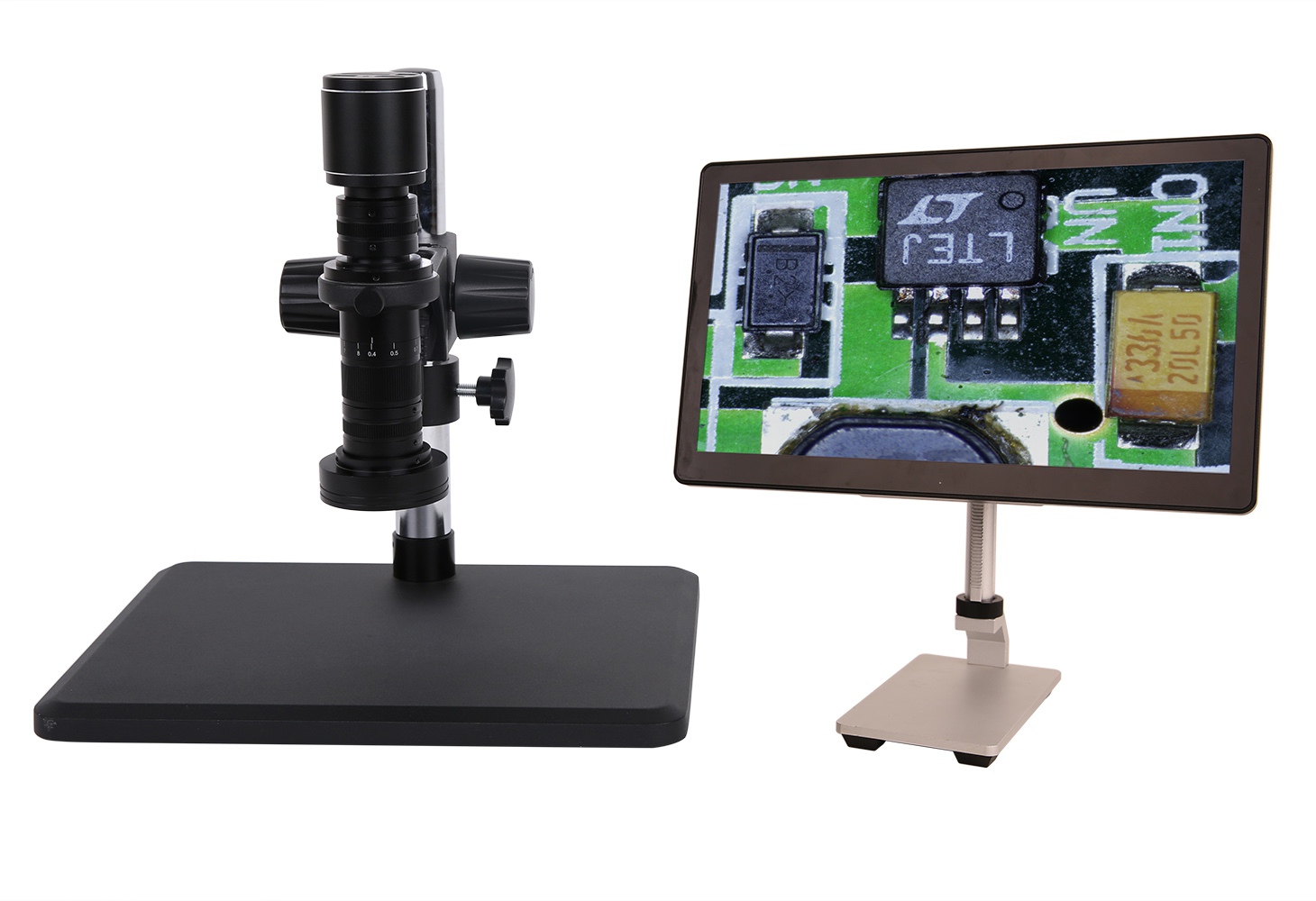

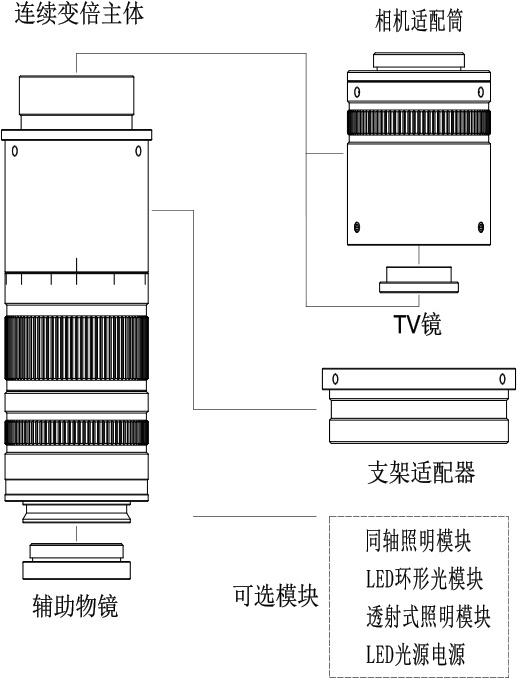

TZM0440 系列MZO由五大基本模块组成,分别为:连续变倍主体,辅助物镜,TV镜,支架适配器以及选配模块。除连续变倍主体以外,其他模块用户均可以根据应用需求自行选择。 TZM0440 系列MZO搭配相机模块(可选)即可组成数码用连续变倍显微镜系统。

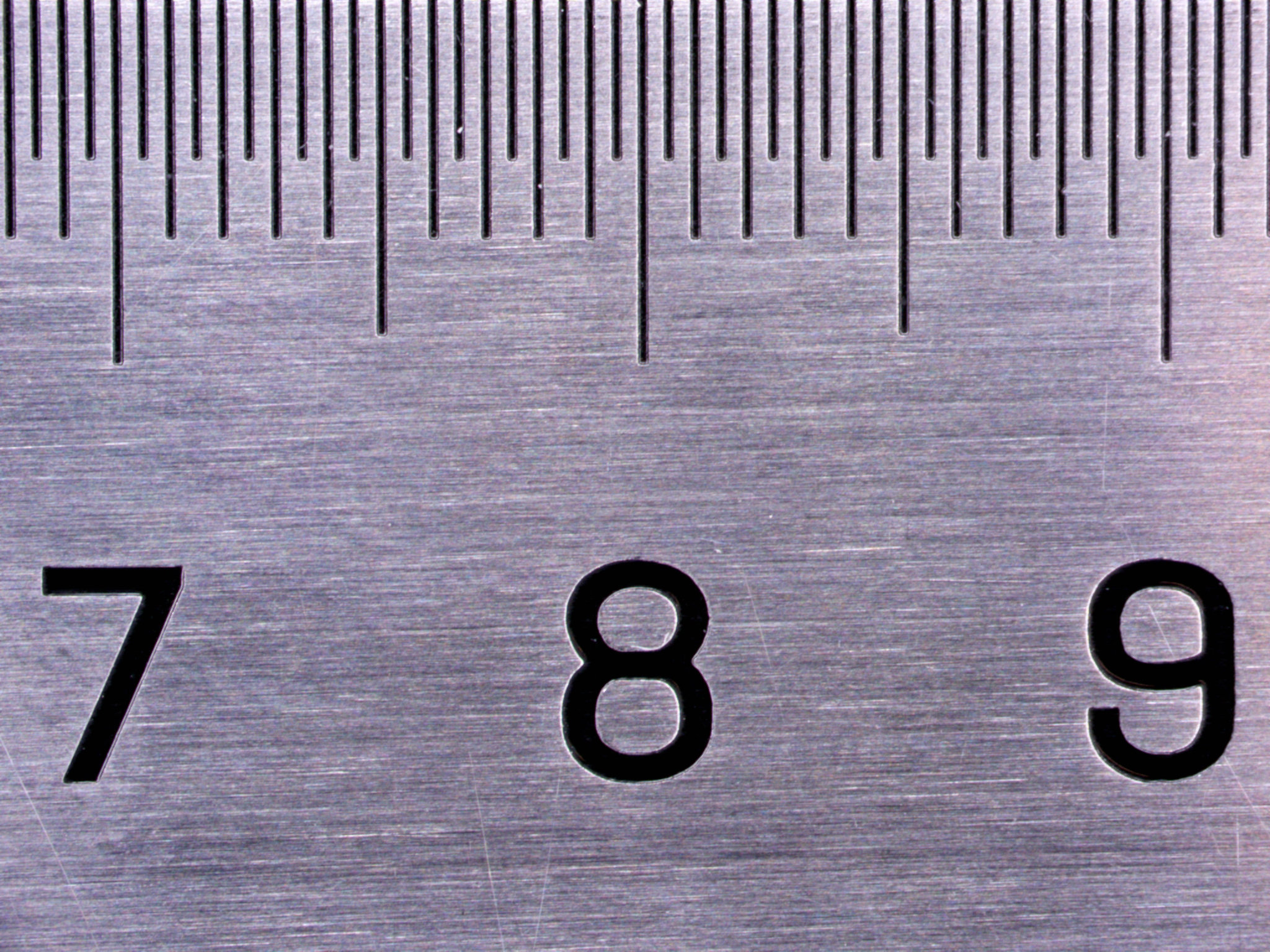

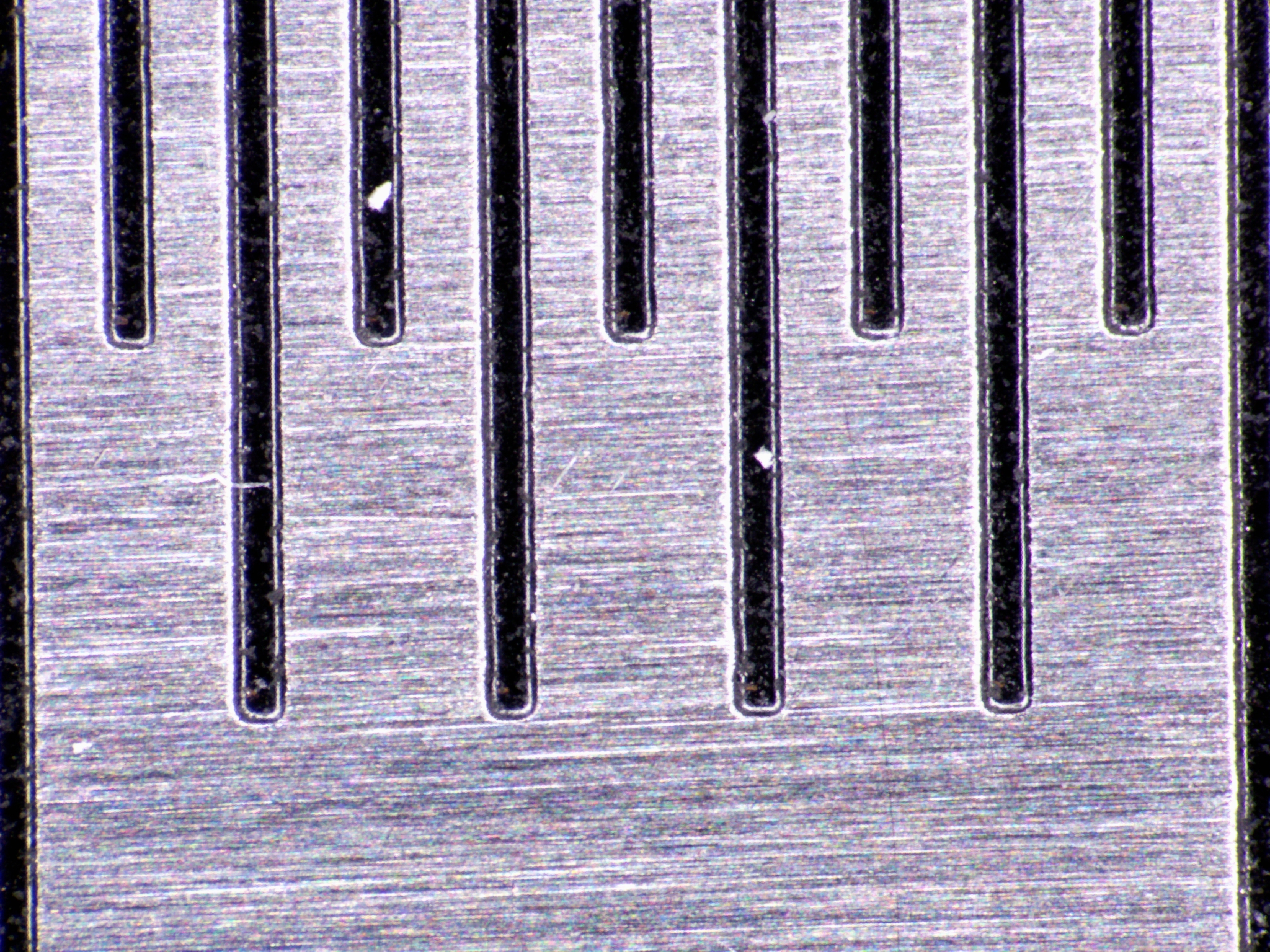

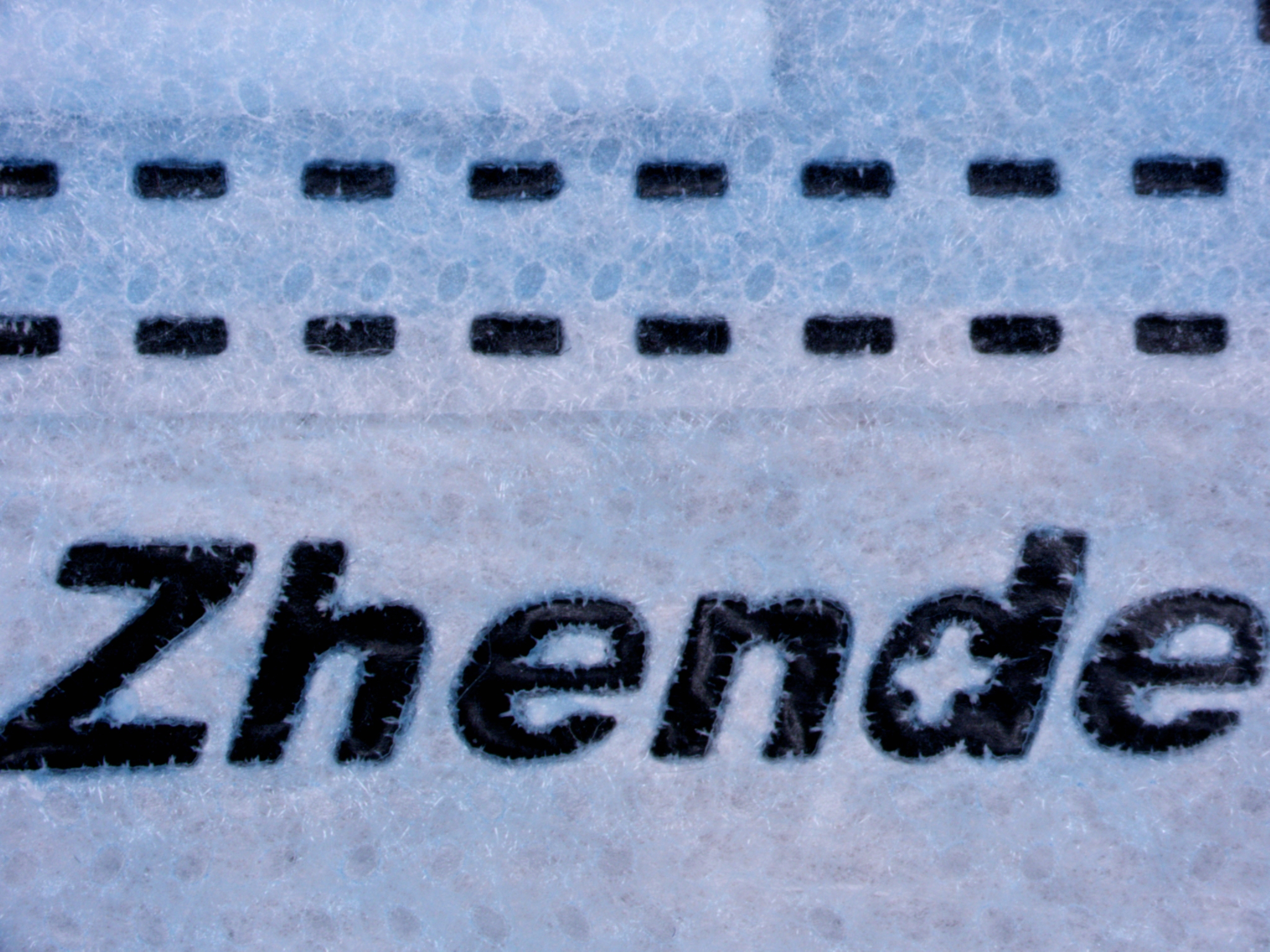

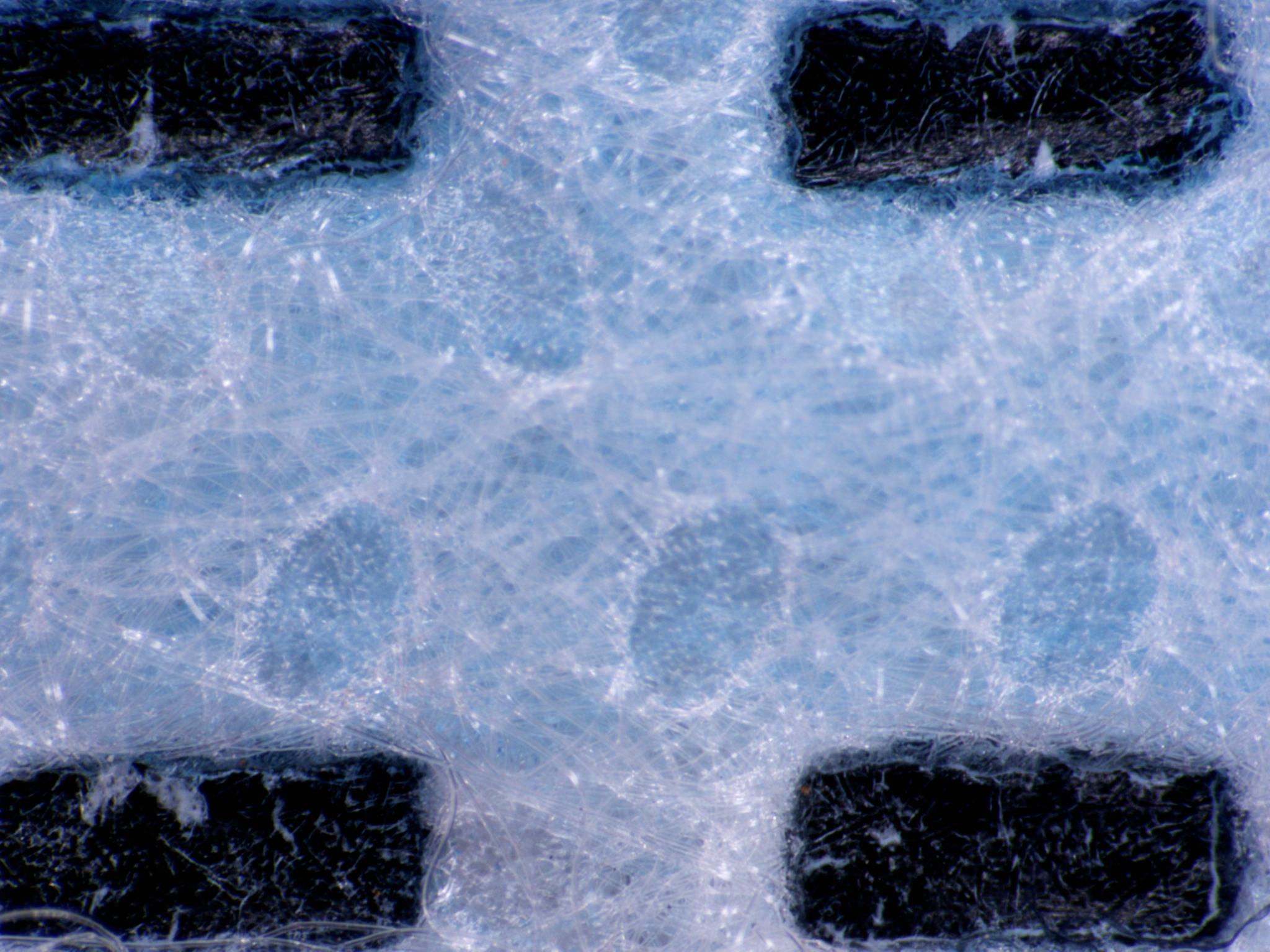

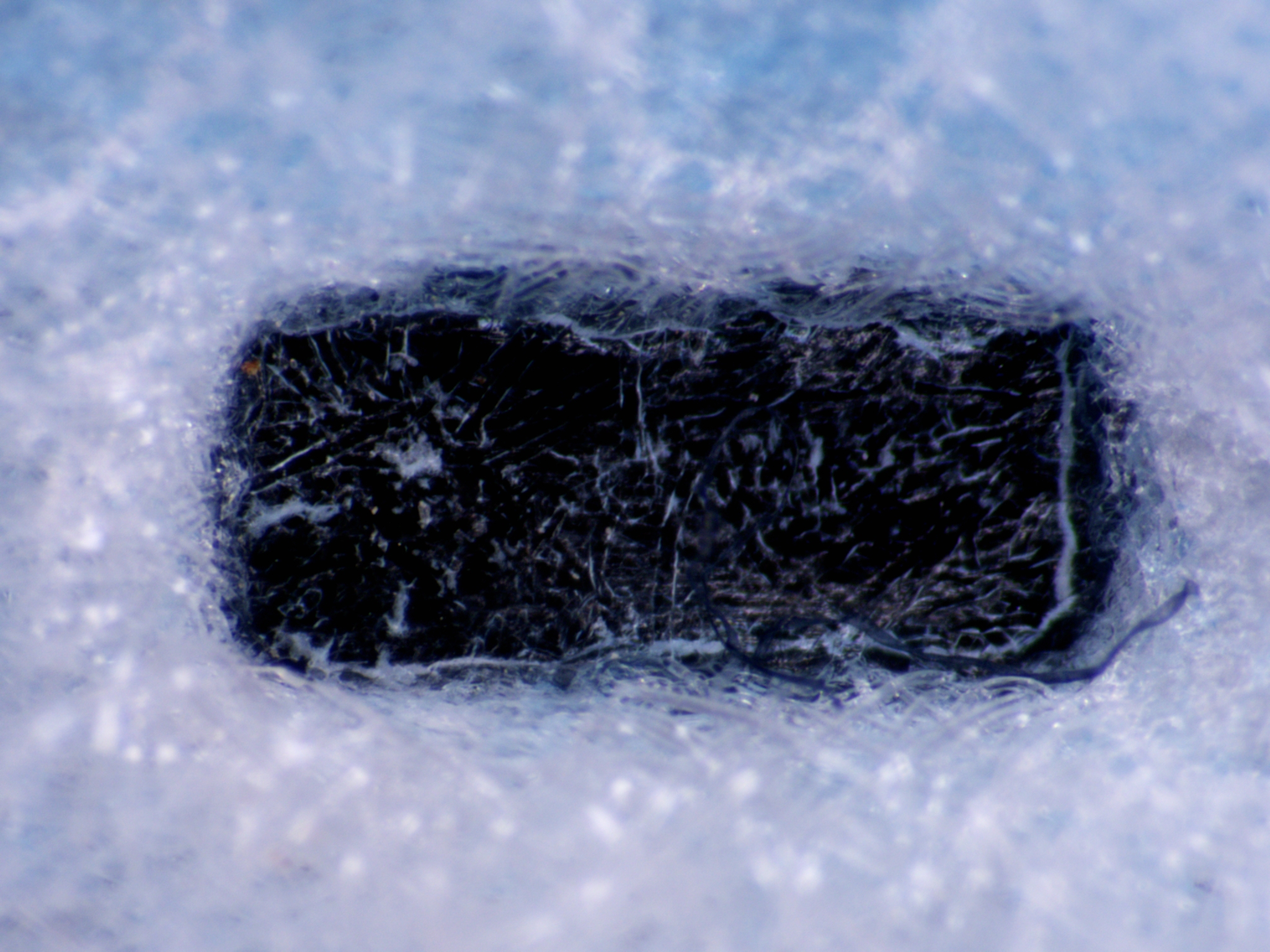

TZM0440 系列MZO标准款的基本特性:

  • 0.4X-4.0X连续变倍,变倍比为10X
  • 大NA:0.01-0.07(使用1X辅助物镜)
  • 高分辨率:27.5µm-4.1um(使用1X辅助物镜)
  • 大视场:2.67mm-60mm
  • 最大适配图像传感器尺寸:2/3英寸(使用1X TV镜)
  • 工作距离:86mm-174mm
  • 后截距可调,变倍过程齐焦
  • 图像中心可调,变倍过程图像中心不变
  • 可搭配无限远生物或金相显微物镜使用

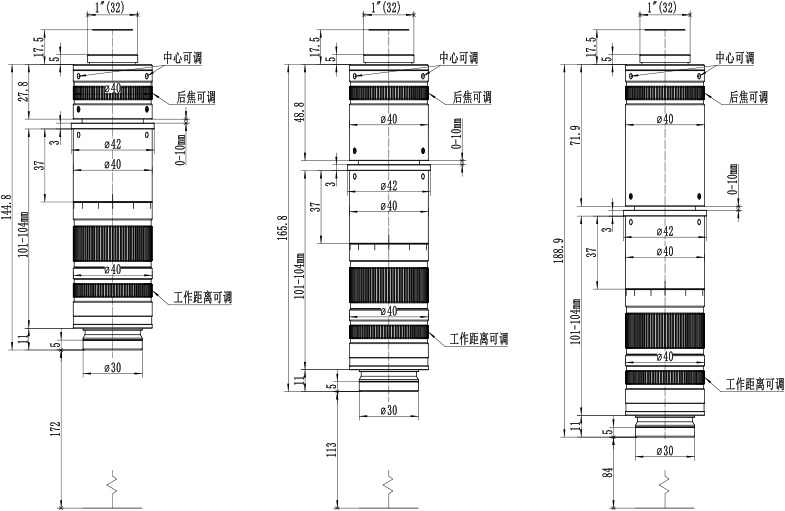

  • 紧凑的尺寸:194mm x 40mm(标准款)
  • 辅助物镜可选,倍率为0.50x,0.75x,1.00x
  • TV镜可选,倍率为0.50x,0.75x,1.00x
  • 亮度可调的LED环形光源(可选)
  • 亮度可调的LED环形偏振光源(可选)
  • 亮度可调的LED同轴照明光源(可选)
  • 高亮度LED透射式底光源(可选)
  • 45mm或50mm的支架适配器(可选)

相关型号

连续变倍主体

连续变倍主体代码 代码中文解释 TZM0440 后缀字符
TZM0440 普通连续变倍主体

ZM :Zoom

0440 :倍率为0.4X-4.0X

无:普通型
TZM0440D 定格连续变倍主体 D :Detent,定格

其他模块

连续变倍用辅助物镜

辅助物镜型号 倍率 工作距离(mm)
W3050 0.50X 174
W3075 0.75X 115
W3100 1.00X 86

注意:同一辅助物镜,搭配不同的TV镜,只是为了适配不同尺寸的图像传感器,对视场影响很小。

连续变倍用辅助物镜

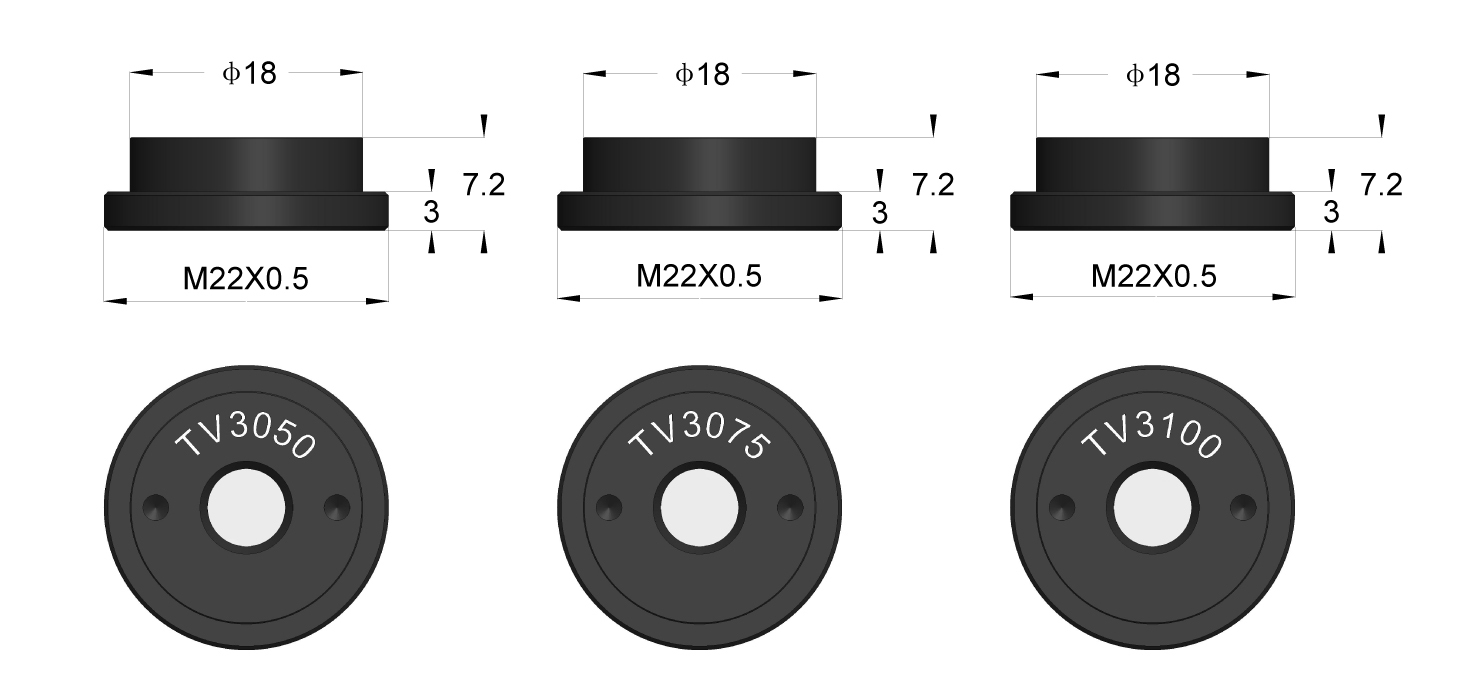

连续变倍用TV镜

TV镜型号 倍率 适配传感器
TV3050 0.50X 1/3"传感器
TV3075 0.75X 1/1.8"传感器
TV3100 1.00X 2/3"传感器

注意:倍率大的TV镜,也可以搭配小尺寸的图像传感器,只是这样一来,会减小MZO的整体视野。

连续变倍用TV镜

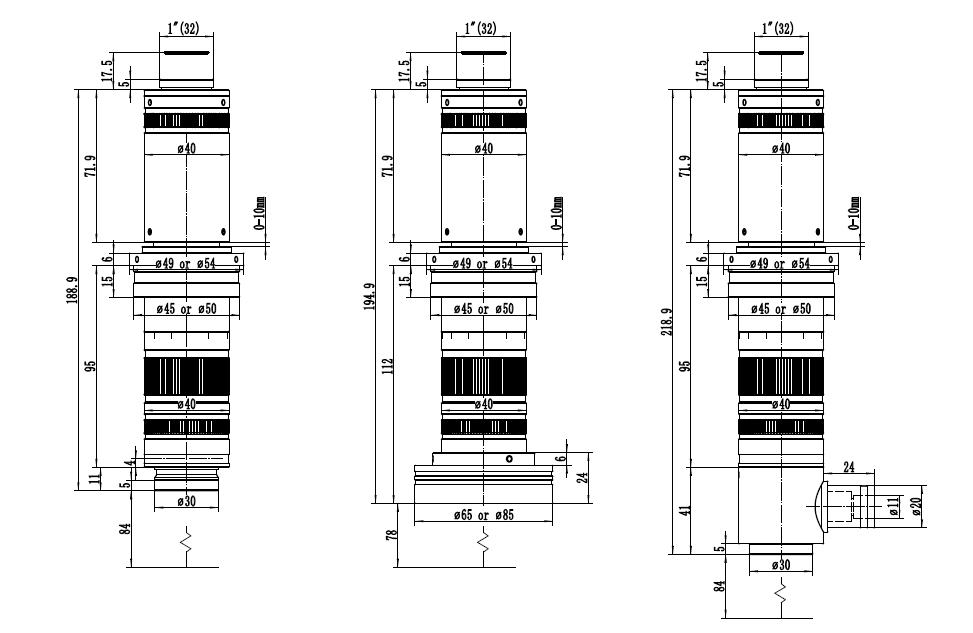

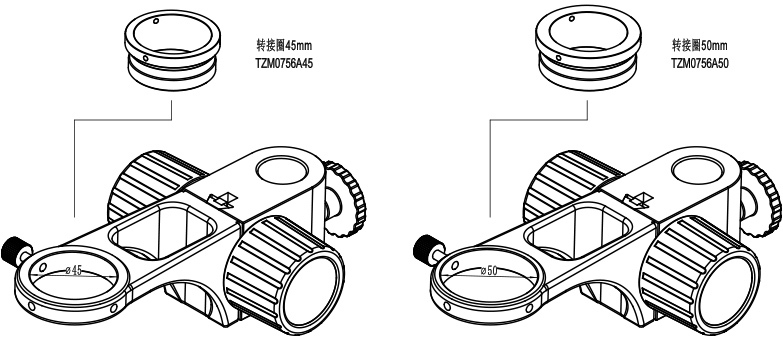

连续变倍用支架适配器

连续变倍用支架适配器

连续变倍选配模块(同TZM0756兼容)

模块名 型号 型号说明
LED环形光模块 TZM0756DRL-65/85 LED环形光源
TZM0756DRPL-65 LED偏振环形光源
同轴照明模块 TZM0756CL+TZM0756SL 同轴照明器+ LED点光源
透射式照明模块 TZM0756TL LED 透射底光源
LED光源电源 40600014 电源适配器 12V/1A美标
40600015 电源适配器 12V/1A欧标

配置参数

TZM0440 系列MZO搭配不同辅助物镜和TV镜的参数列于下表。搭配1X辅助物镜和1X TV镜的参数是表中其他数据的基准,列于表格最左上角的单元格。

辅助物镜 参数 >TV3100
>2/3"(D=11mm)
>TV3050
>1/3"(D=6mm)
>TV3075
>1/2"(D=8mm)
W3100
WD 86mm
倍率 0.40-4.00 0.20-2.00 0.30-3.00
视野/mm 27.50 2.75 30.00 3.00 26.67 2.67
NA 0.010 0.067 0.010 0.067 0.010 0.067
W3050
WD 174mm
倍率 0.20-2.00 0.10-1.00 0.15-1.50
视野/mm 55.00 5.50 60.00 6.00 53.33 5.33
NA 0.005 0.033 0.005 0.033 0.005 0.033
W3075
WD 115mm
倍率 0.30-3.00 0.15-1.50 0.23-2.25
视野/mm 36.67 3.67 40.00 4.00 35.56 3.56
NA 0.008 0.050 0.008 0.050 0.008 0.050

WD:工作距离;NA:数值孔径。

注意:搭配无限远显微物镜使用时,低倍率可能会出现暗角。

装箱清单

TZM0440主体,包括辅助物镜、变倍主体和TV镜头以及相机适配筒+支架适配器

TZM0440
