TZM0480 系列MZO(Monocular Zoom Objective,连续变倍单筒物镜),采用双端平行光路模块化的设计理念,光学性能优越,可选配性强。是我们专为为机器视觉检测、工业检测、科学研究以及教育领域的应用而设计。

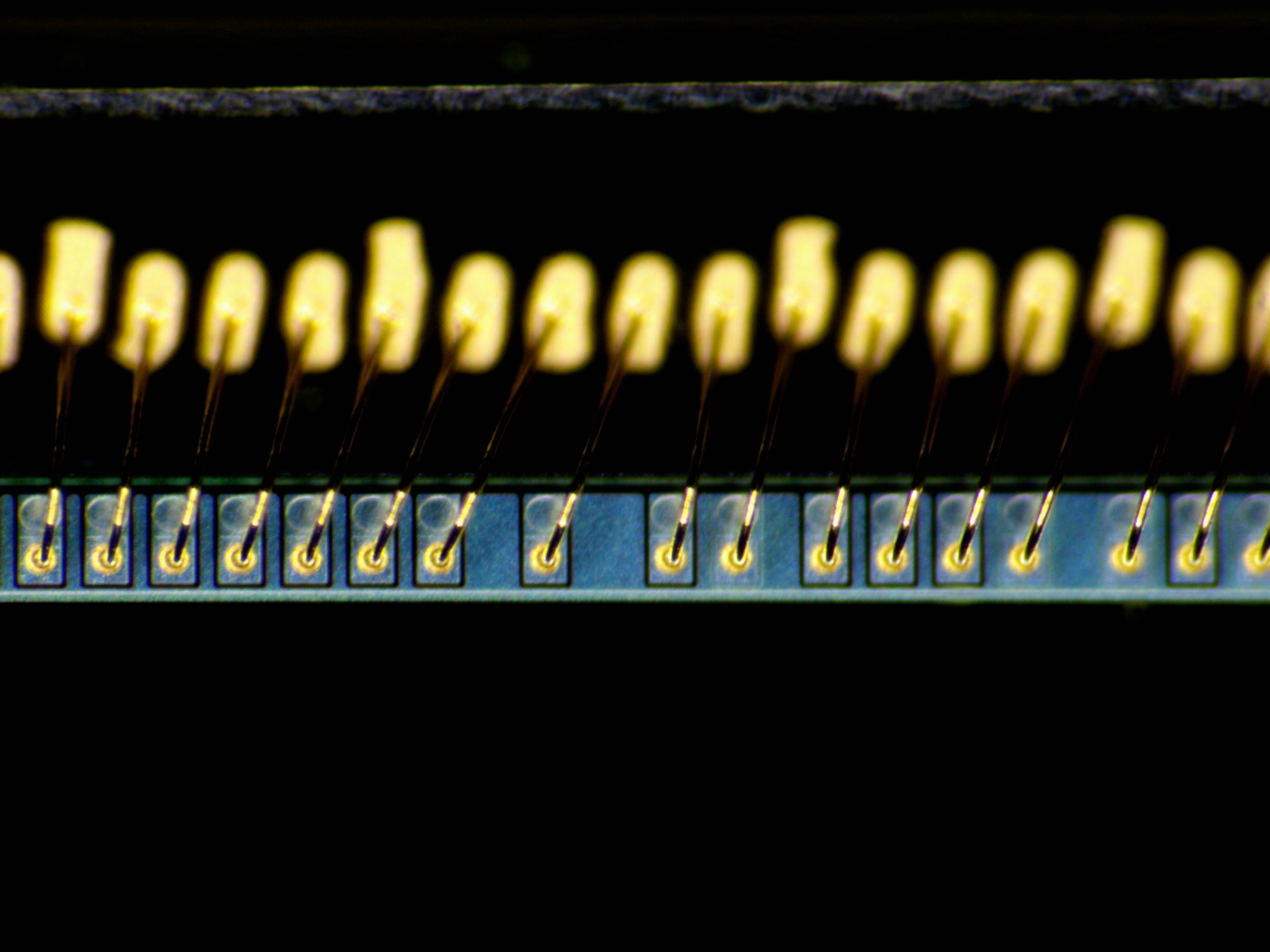

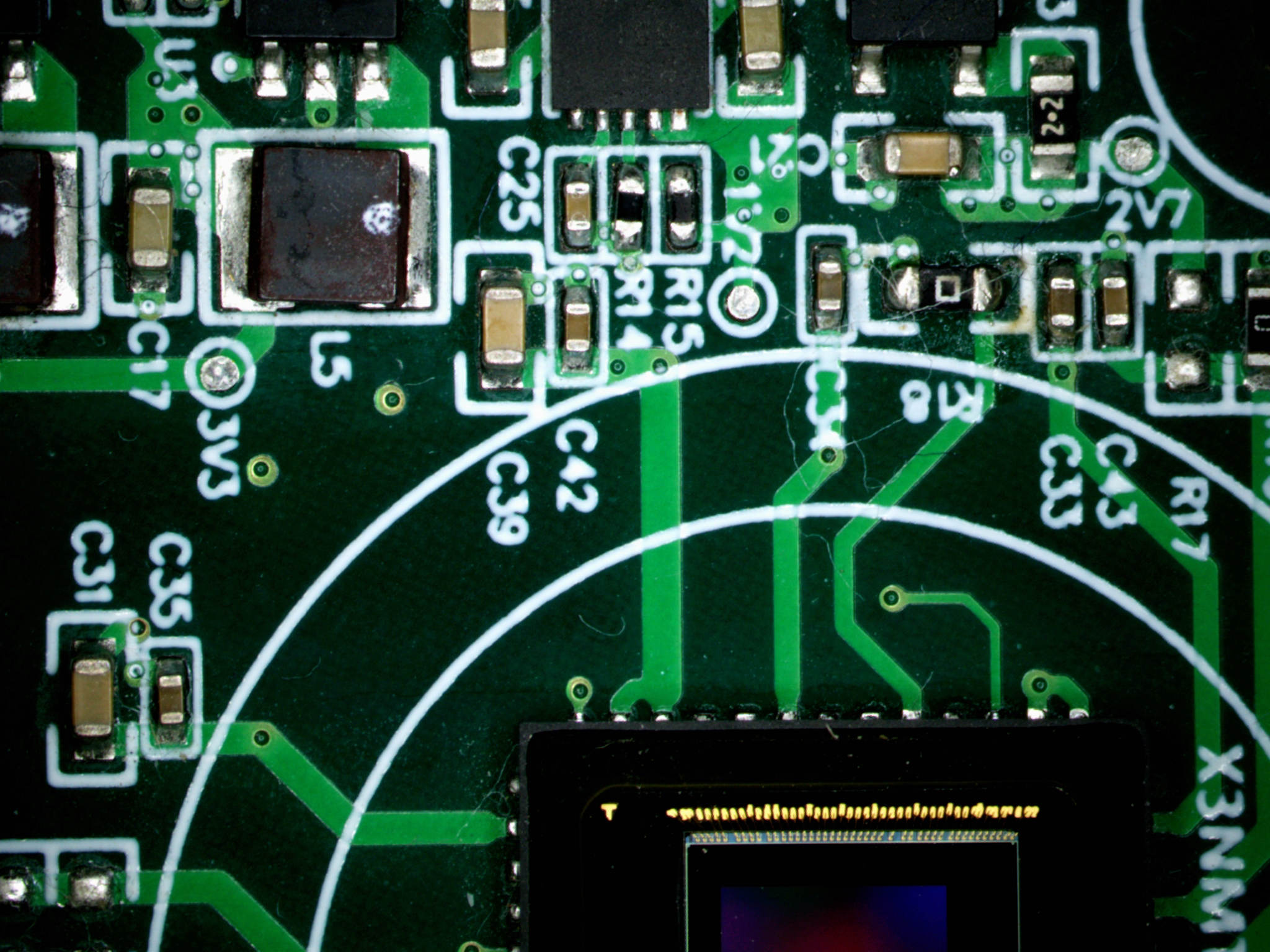

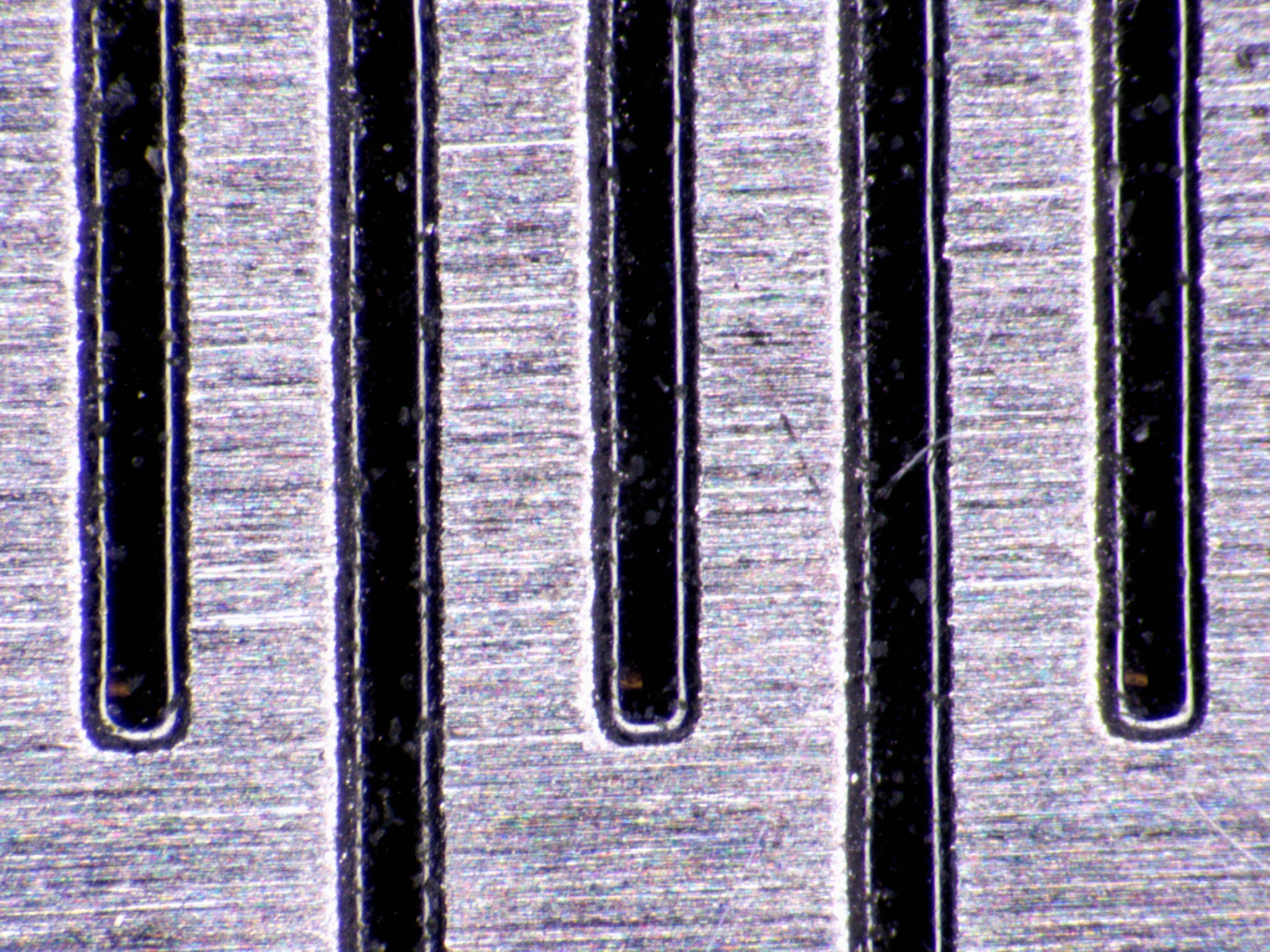

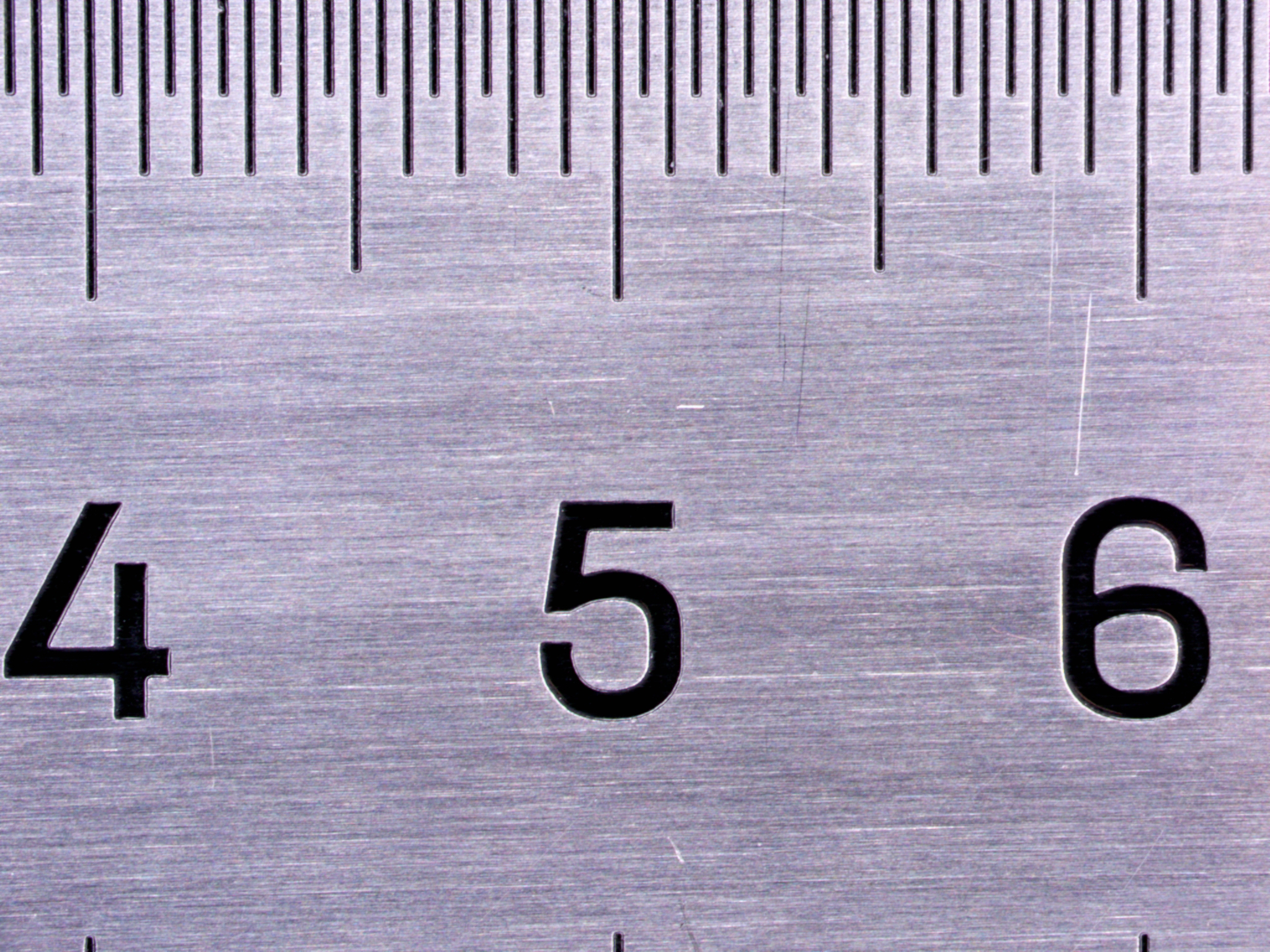

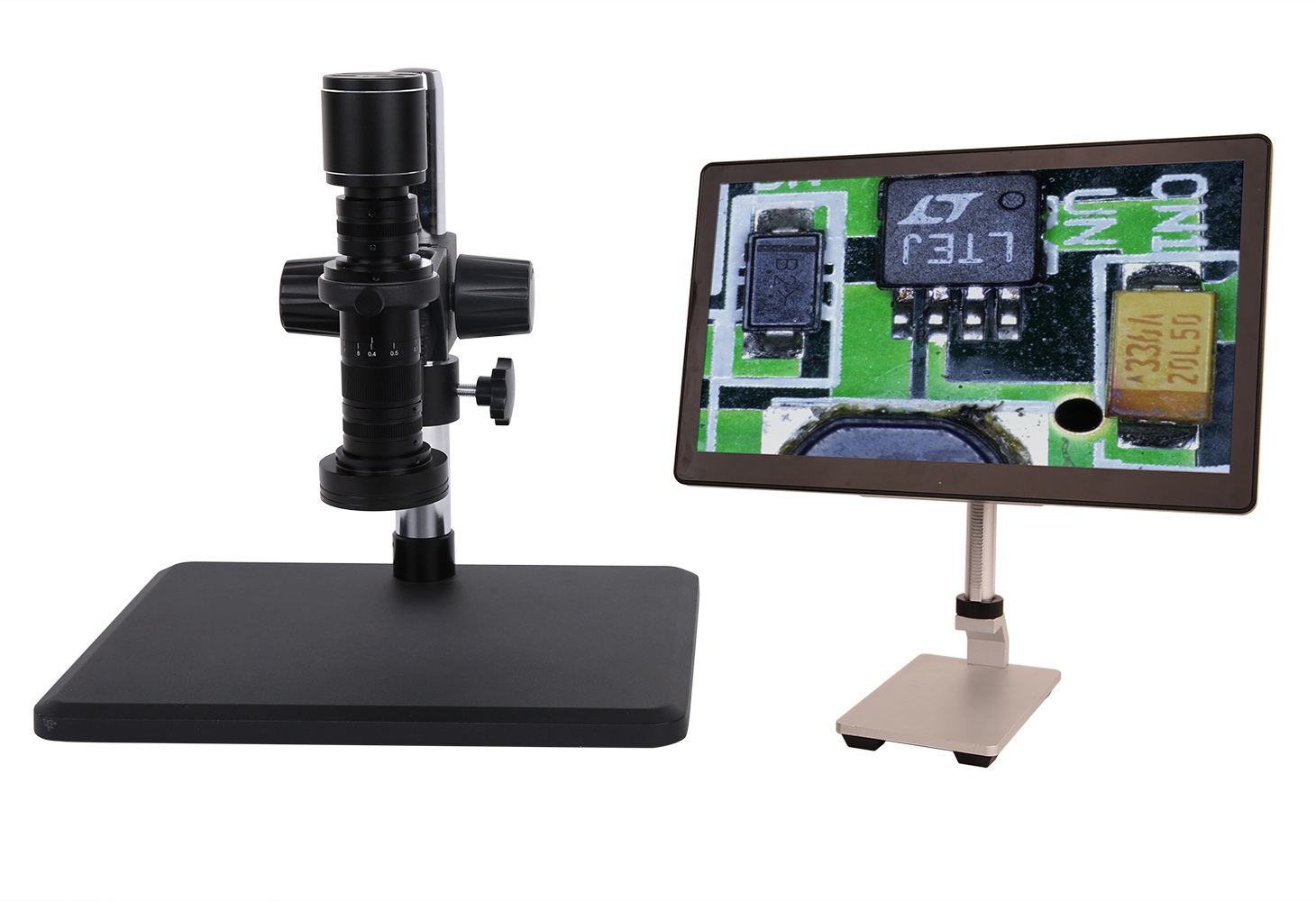

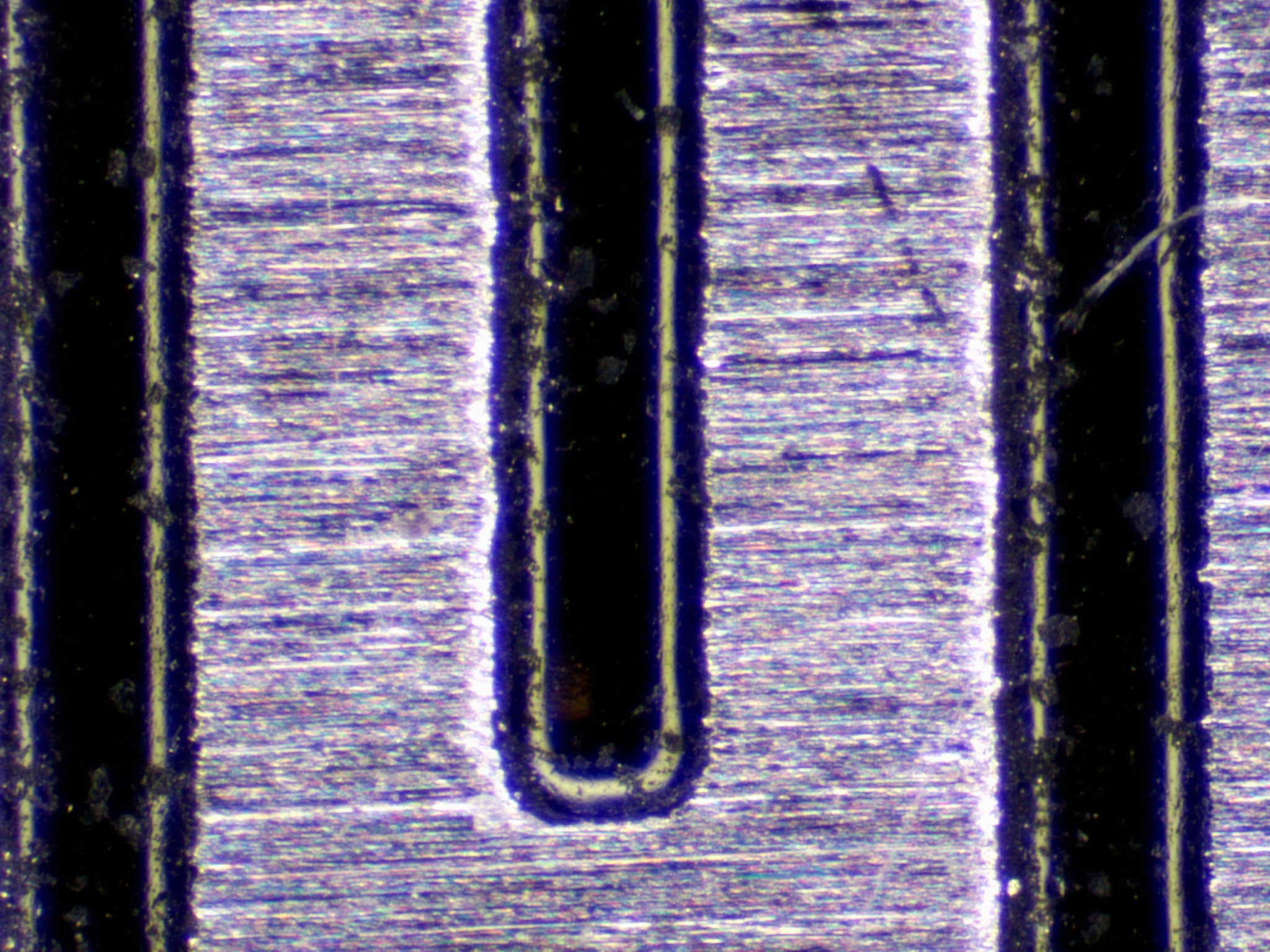

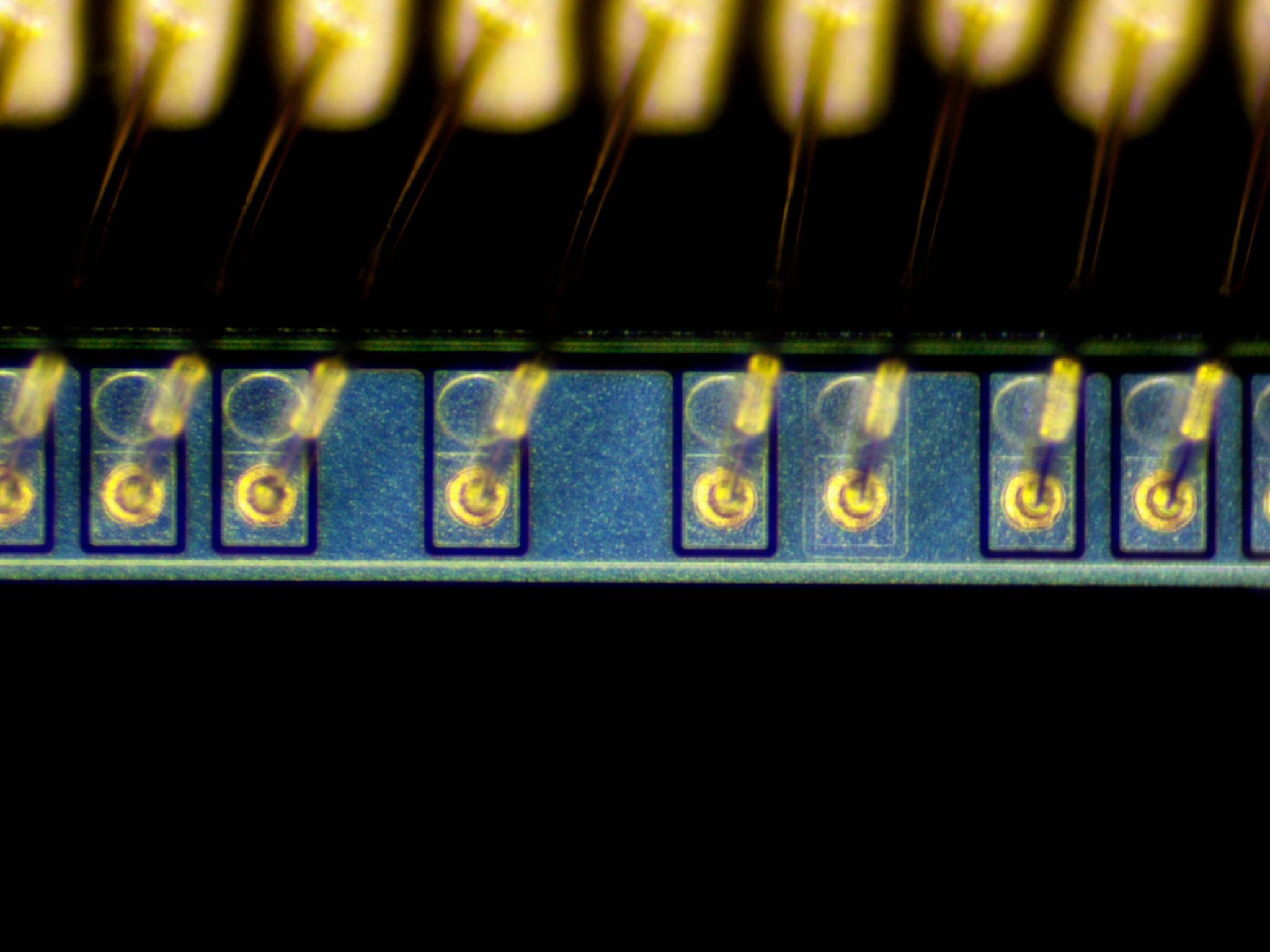

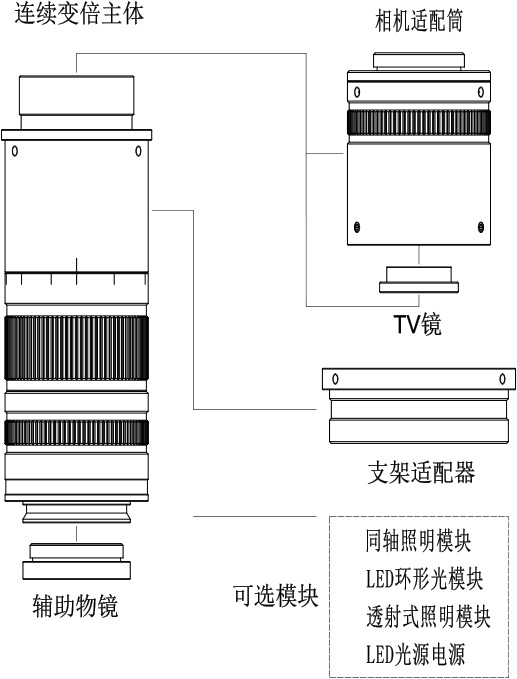

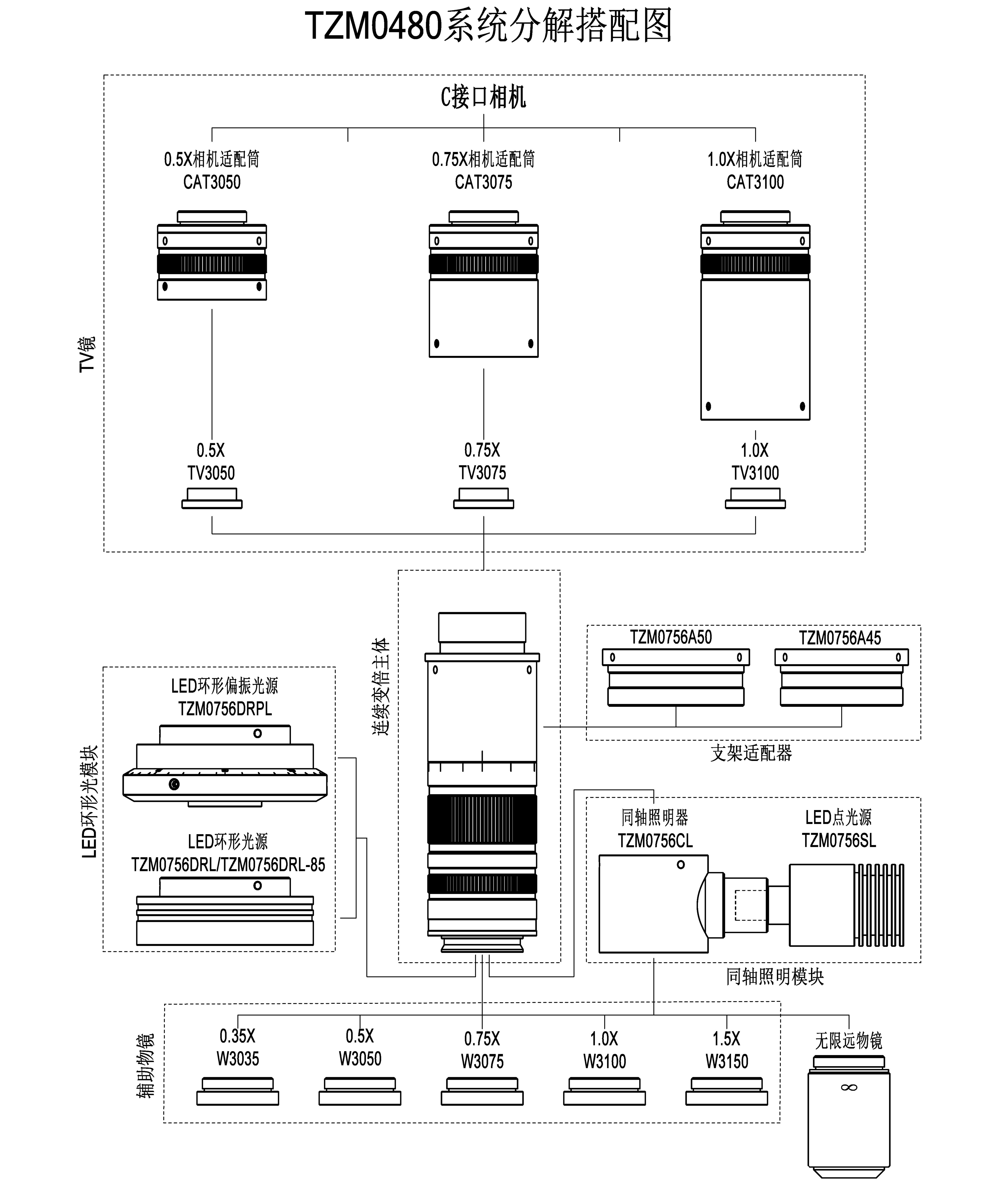

TZM0480 系列MZO由五大基本模块组成,分别为:连续变倍主体,辅助物镜,TV镜,支架适配器以及选配模块。除连续变倍主体以外,其他模块用户均可以根据应用需求自行选择。 TZM0480 系列MZO搭配相机模块(可选)即可组成数码用连续变倍显微镜系统。
TZM0480 系列MZO标准款的基本特性:
- 0.4X-8.0X连续变倍,变倍比为20X
- 大NA:0.01-0.12(使用1X辅助物镜)
- 高分辨率:27.5µm-2.3µm(使用1X辅助物镜)
- 大视场:1.5mm-60mm
- 最大适配图像传感器尺寸:2/3英寸(使用1X TV镜)
- 工作距离:86mm-174mm
- 后截距可调,变倍过程齐焦
- 图像中心可调,变倍过程图像中心不变
- 可搭配无限远生物或金相显微物镜使用

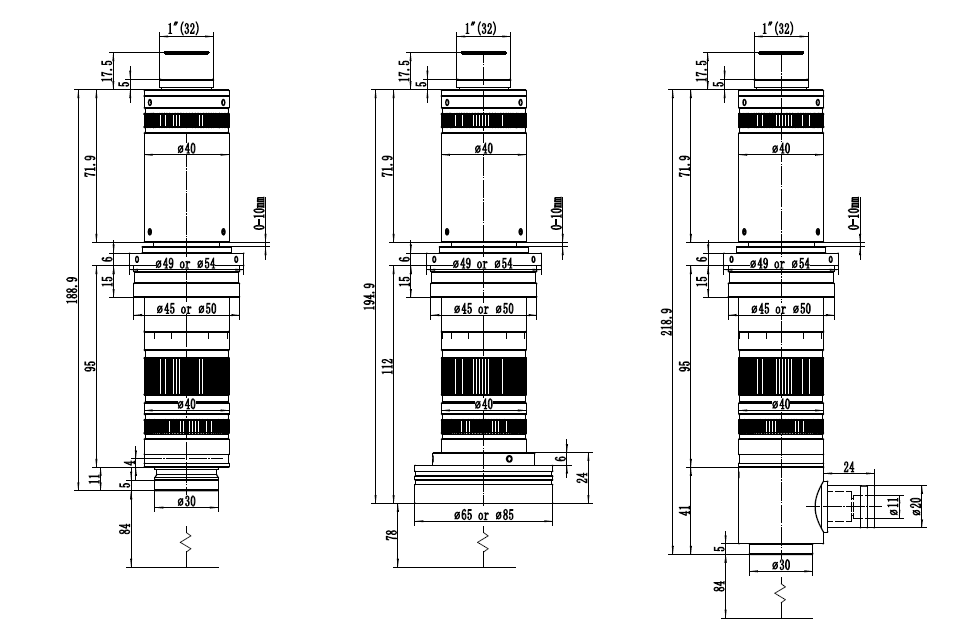

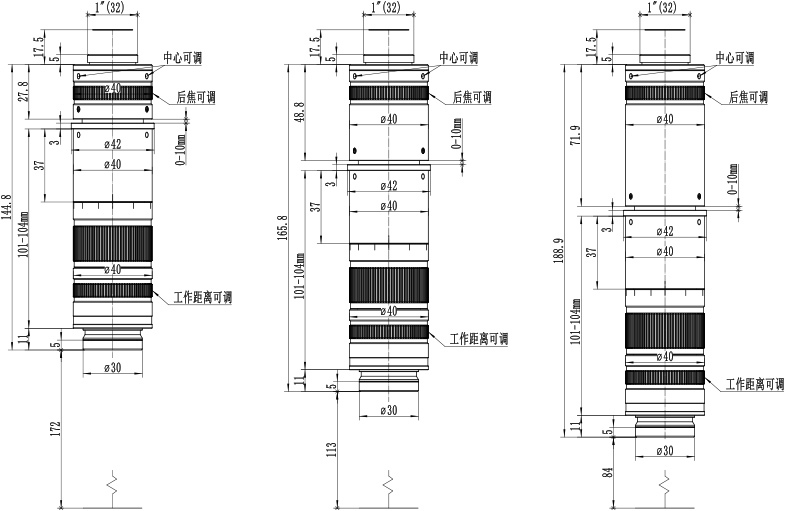

- 紧凑的尺寸:194mm x 40mm(标准款)
- 辅助物镜可选,倍率为0.50x,0.75x,1.00x
- TV镜可选,倍率为0.50x,0.75x,1.00x
- 亮度可调的LED环形光源(可选)
- 亮度可调的LED环形偏振光源(可选)
- 亮度可调的LED同轴照明光源(可选)
- 高亮度LED透射式底光源(可选)
- 45mm或50mm的支架适配器(可选)
相关型号
连续变倍主体
其他模块

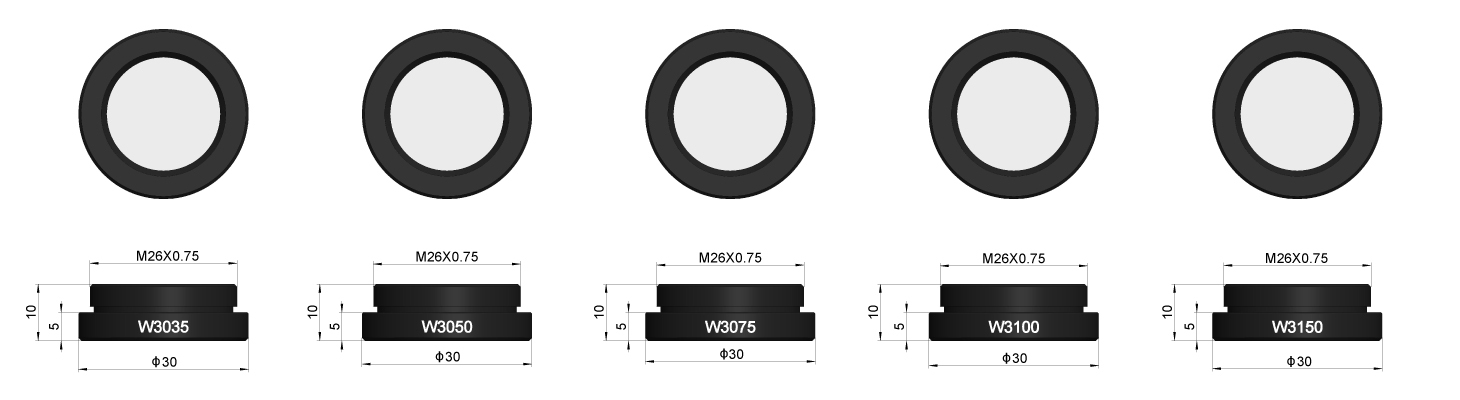

连续变倍用辅助物镜
辅助物镜型号 | 倍率 | 工作距离(mm) |
---|---|---|
W3050 | 0.50X | 174 |
W3075 | 0.75X | 115 |
W3100 | 1.00X | 86 |
注意:同一辅助物镜,搭配不同的TV镜,只是为了适配不同尺寸的图像传感器,对视场影响很小。

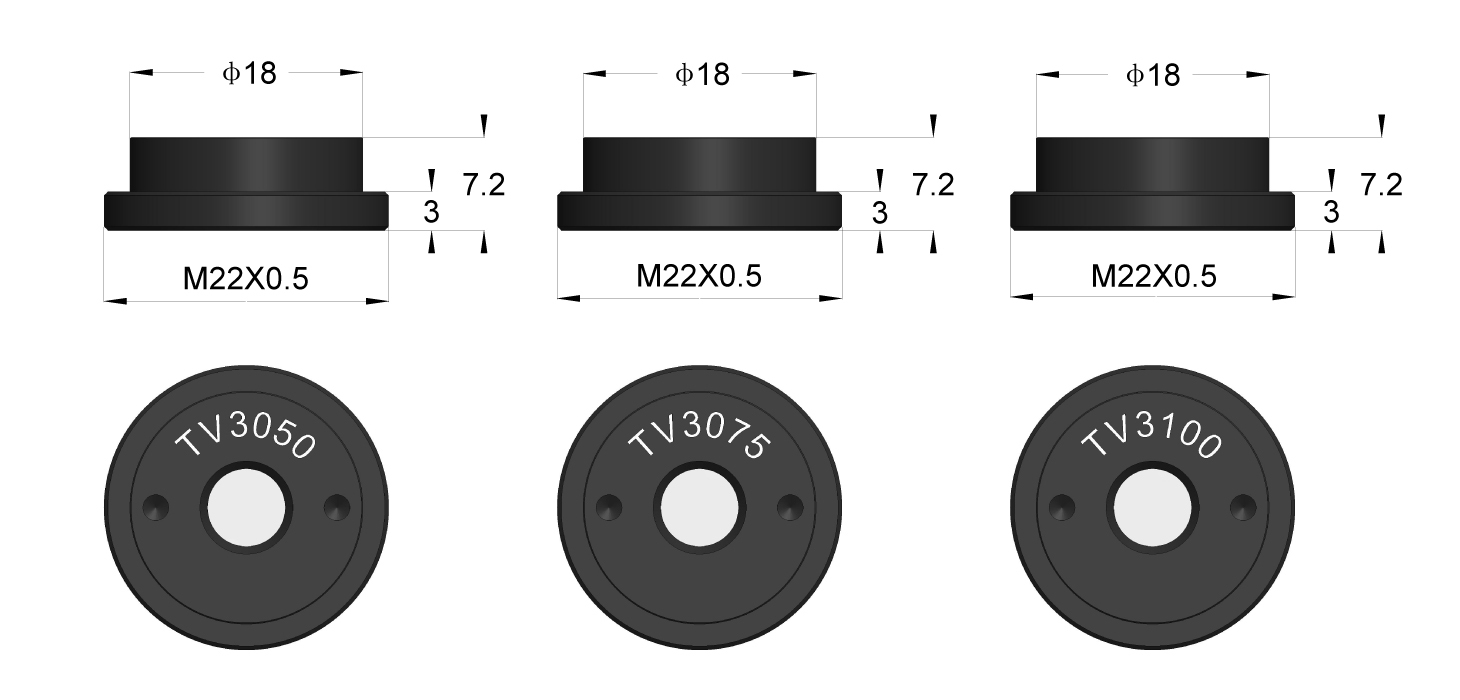

连续变倍用TV镜
TV镜型号 | 倍率 | 适配传感器 |
---|---|---|
TV3050 | 0.50X | 1/3"传感器 |
TV3075 | 0.75X | 1/1.8"传感器 |
TV3100 | 1.00X | 2/3"传感器 |
注意:倍率大的TV镜,也可以搭配小尺寸的图像传感器,只是这样一来,会减小MZO的整体视野。

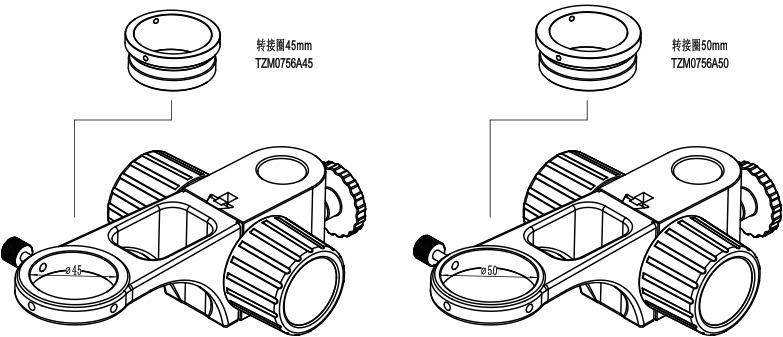

连续变倍用支架适配器
连续变倍选配模块
选配模块主要为环形光源模块以及透射照明模块。各模块如下表所示。
模块名 | 型号 | 型号说明 |
---|---|---|
LED环形光模块 | TZM0756DRL-65/85 | LED环形光源 |
TZM0756DRPL-65 | LED偏振环形光源 | |
同轴照明模块 | TZM0756CL+TZM0756SL | 同轴照明器 + LED点光源 |
透射式照明模块 | TZM0756TL | LED 透射底光源 |
LED光源电源 | 40600014 | 电源适配器 12V/1A美标 |
40600015 | 电源适配器 12V/1A欧标 |
配置参数
TZM0480 系列MZO搭配不同辅助物镜和TV镜的光学参数列于下面表中。
产品代码 | 主体倍率 | 系统倍率 | 数值孔径(NA) | 工作距离(WD) | 对角线视野(mm) | 搭配相机尺寸 |
---|---|---|---|---|---|---|
TZM0480-W2100-TV2050 | 0.7X-4.5X | 0.35X-2.25X | 0.016-0.07 | 95mm | 17.14-2.67 | 1/3英寸 |
TZM0480-W2100-TV2075 | 0.7X-4.5X | 0.53X-3.38X | 0.016-0.07 | 95mm | 17.14-2.67 | 1/1.8英寸 |
TZM0480-W2075-TV2050 | 0.7X-4.5X | 0.26X-1.69X | 0.012-0.053 | 127mm | 22.86-3.56 | 1/3英寸 |
TZM0480-W2075-TV2075 | 0.7X-4.5X | 0.39X-2.53X | 0.012-0.053 | 127mm | 22.86-3.56 | 1/1.8英寸 |
装箱清单
TZM0480系列MZO主体带支架 A45 或 A50 (可选)的包装如图所示,
TZM0480系列MZO主体,包括辅助物镜、变倍主体和TV镜头(可以是TZM0480-W2100-TV2050,TZM0480-W2100-TV2075, TZM0480-W2075-TV2050 或TZM0480-W2075-TV2075)以及相机适配筒+支架适配器
ZM :Zoom
0480 :倍率为0.4X-8.0X
