TZM0756 系列连续变倍单筒显微镜(MZO)

购买/试用/OEM/ODM 请联系我们

ToupTek

简介

TZM0756 产品介绍

TZM0756 系列MZO(Monocular Zoom Objective,单筒连续变倍物镜),采用双端平行光路模块化的设计理念,光学性能优越,可选配性强。专为机器视觉检测、工业检测、科学研究以及教育领域的应用而设计。

TZM0756 系列MZO由三大基本模块组成,分别为:连续变倍主体(已经包括辅助物镜,TV镜),支架适配器以及选配模块。除连续变倍主体以外,其他模块用户均可以根据应用需求自行选择。TZM0756系列MZO搭配相机模块(可选)即可组成数码用连续变倍显微镜系统。

TZM0756系列MZO标准款的配置为TZM0756-W100-TV100-A50,其变倍范围0.7X-4.5X,变倍比达到6.5X。TZM0756系列MZO的主要特点如下:

  • 标准款TZM0756-W100-TV100-A50具有0.7X-5.6X变倍范围
  • 大变倍比:8X
  • 大NA:0.018-0.092(使用1X辅助物镜)
  • 高分辨率:18.6um-3.65um(使用1X辅助物镜)
  • 大视场:0.99mm-34.28mm
  • 大像面,最大可适配图像传感器尺寸:2/3英寸(使用1x TV镜头)
  • 工作距离:37.5mm-160mm
  • 变倍过程齐焦
  • 可搭配无限远显微物镜使用(生物显微物镜与金相显微物镜均可)
  • 紧凑的尺寸:150mm x 40mm(标准款)
  • 辅助物镜可选0.50x,0.75x,1.00x,1.50x,2.00x
  • TV镜可选0.50x,0.75x,1.00x,1.50x,2.00x
  • 亮度可调的LED环形光源(可选)
  • 亮度可调的LED环形偏振光源(可选)
  • 亮度可调的LED同轴照明光源(可选)
  • 高亮度LED透射式底光源(可选)
  • 45mm或50mm的支架适配器(可选)

TZM0756系列MZO命名规则

TZM0756系列MZO采用有限远共轭距光学系统的设计方案,整体模块结构如左图所示。TZM0756系列MZO五大基本模块为:连续变倍主体,辅助物镜,TV镜,支架适配器以及选配模块。

TZM0756系列MZO最终的命名方法是,将各模块名字用中杠“-”划分,形成综合命名,方便分辨MZO的参数指标,示例如下: TZM0756aa-Wbbb-TVccc-Add

例如,如果选用主体为TZM0756TD的模块,选用1.00X辅助物镜W100, 0.50X的TV镜TV050, 50mm的支架适配器A50,则连续变倍显微物镜名称为: TZM0756TD-W100-TV050-A50

目前可选的TZM0756aa模块:TZM0756,TZM0756T,TZM0756D,TZM0756TD;

  • 目前可选的Wbbb模块:W100,W050,W075,W150和W200;
  • 目前可选的TVccc模块:TV100,TV050,TV075,TV150和TV200;
  • 目前可选的Add模块:A50和A45;
  • 其他倍率的辅助物镜,TV镜和支架适配器可根据需求定制。
  • 选配模块主要为环形光源模块,有普通环形光源,偏振环形光源两种,另外还有同轴照明模块(由同轴照明器与LED点光源组成)。

购买和搭配

不同配置的TZM0460系列MZO对应的参数均列于下表中,可按照如下步骤确定所需组合。

  • 确定可能的1)FOV和2)物方工作距离,由此选定辅助物镜
  • 当使用705的无限远物镜时,选择M26x0.705转M20x0.705的物镜适配器
  • 根据1)传感器尺寸(1/x 英寸),2)成像对角线长度,3)成像宽度,4)成像高度来确定相机成像圆的尺寸,选择TV镜
  • 选择45mm或50mm支架适配器
  • 选择LED环形光源模块应用于反射式照明
  • 需要的情况下,可选择同轴光照明模块
  • 需要的情况下,可选择透射光照明模块
  • 选择适配的相机

本公司提供多种显微相机,您可以在 相机选型工具 中参考相应参数选择合适的相机列表中获得详细的资料,进而选择合适的相机。

连续变倍主体-辅助物镜-TV镜的不同组合

相机

连续变倍主体-辅助物镜- TV镜

工作距离(mm)

放大倍率

对角线视野(mm)

物方数值孔径

1/3“

TZM0756-W050-TV050

160

0.18X-1.40X

34.28-4.28

0.009-0.046

TZM0756-W075-TV050

105

0.26X-2.10X

20.81-2.86

0.013-0.069

TZM0756-W100-TV050

80

0.35X-2.80X

17.14-2.14

0.018-0.092

TZM0756-W150-TV050

52

0.53X-4.20X

11.43-1.43

0.026-0.138

TZM0756-W200-TV050

38

0.70X-5.60X

8.57-1.07

0.035-0.182

1/1.8”

TZM0756-W050-TV075

160

0.26X-2.10X

33.97-4.25

0.009-0.046

TZM0756-W075-TV075

105

0.40X-3.15X

22.67-2.84

0.013-0.069

TZM0756-W100-TV075

80

0.53X-4.20X

17.02-2.13

0.018-0.092

TZM0756-W150-TV075

52

0.79X-6.30X

11.34-1.42

0.026-0.138

TZM0756-W200-TV075

38

1.05X-8.40X

8.51-1.06

0.035-0.182

2/3“

TZM0756-W050-TV100

160

0.35X-2.80X

31.74-3.93

0.009-0.046

TZM0756-W075-TV100

105

0.53X-4.20X

20.99-2.61

0.013-0.069

TZM0756-W100-TV100

80

0.70X-5.60X

15.80-1.96

0.018-0.092

TZM0756-W150-TV100

52

1.05X-8.40X

10.46-1.31

0.026-0.138

TZM0756-W200-TV100

38

1.40X-11.2X

7.90-0.99

0.035-0.182

1”

TZM0756-W050-TV150

160

0.53X-4.20X

30.48-3.81

0.009-0.046

TZM0756-W075-TV150

105

0.79X-6.30X

20.25-2.54

0.013-0.069

TZM0756-W100-TV150

80

1.05X-8.40X

15.24-1.90

0.018-0.092

TZM0756-W150-TV150

52

1.58X-12.6X

10.13-1.27

0.026-0.138

TZM0756-W200-TV150

38

2.10X-16.8X

7.62-0.95

0.035-0.182

4/3“

TZM0756-W050-TV200

160

0.70X-5.60X

32.14-4.02

0.009-0.046

TZM0756-W075-TV200

105

1.05X-8.40X

21.43-2.68

0.013-0.069

TZM0756-W100-TV200

80

1.40X-11.2X

16.07-2.01

0.018-0.092

TZM0756-W150-TV200

52

2.10X-16.8X

10.71-1.34

0.026-0.138

TZM0756-W200-TV200

38

2.80X-22.4X

8.04-1.00

0.035-0.182

相关模块

连续变倍主体为TZM0756系列MZO的主部件,其代码为TZM0756aa;其中TZM0756为普通连续变倍主体,TZM0756T为后焦可调节款,TZM0756D为定格定倍款,TZM0756TD为后焦可调节定格定倍款;具体介绍如下

连续变倍主体代码及其功能

连续变倍主体型号

代码中文解释

TZM0756

后缀字符

TZM0756

普通连续变倍主体

ZM:Zoom

0756:倍率为0.7X~5.6X

无:普通型

TZM0756T

后焦可调节连续变倍主体

T:Trim, 后焦可调节

TZM0756D

定格定倍连续变倍主体

D:Detent,定格定倍

TZM0756TD

后焦可调节定格定倍连续变倍主体

TD:Trim & Detent后焦可调,倍率可定格

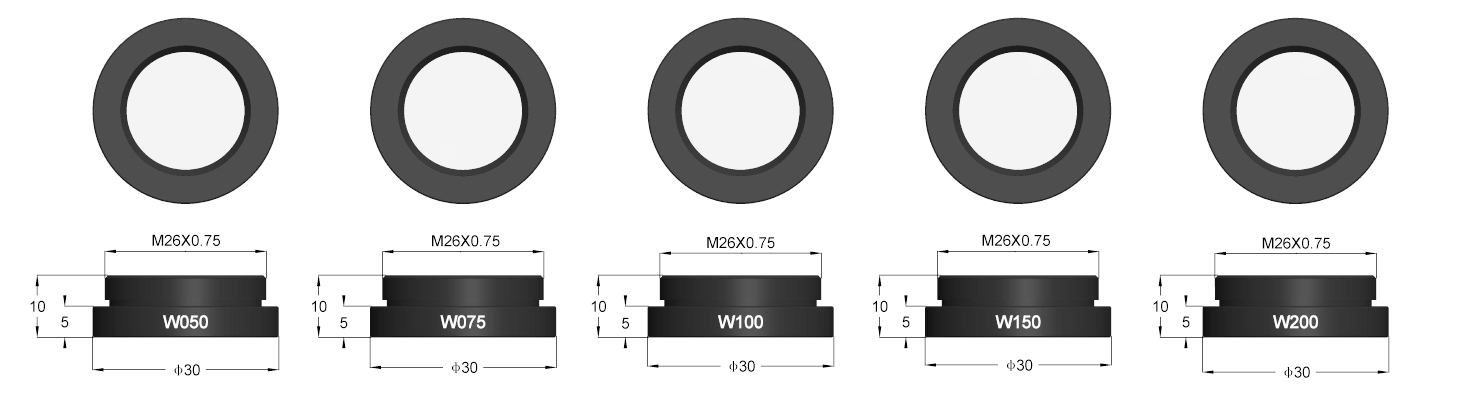

为可更换的辅助物镜,直接通过螺纹连接到连续变倍主体的下端,代码为Wbbb,bbb为辅助物镜倍率。主要用于对TZM0756系列MZO进行倍率整体切换,不同倍率辅助物镜,其工作距离也不一样。例如同倍率为1.00X,工作距离为80mm的辅助物镜W100相比,0.50X辅助物镜W050会将TZM0756系列MZO的倍率整体缩小一半,而工作距离会延长到160mm左右,其余类推;辅助物镜及其对应的光学参数见下表

辅助物镜

辅助物镜型号

倍率

工作距离(mmm)

物方视场(适配TV050, 0.50X(1/3"传感器)

低倍

高倍

W050

0.5X

160

34.28mm

4.28mm

W075

0.75X

105

20.81mm

2.86mm

W100

1.00X

80

17.14mm

2.14mm

W150

1.50X

51.5

11.43mm

1.43mm

W200

2.00X

37.5

8.57mm

1.07mm

* 同一辅助物镜,搭配不同的TV镜,只是为了适配不同尺寸的图像传感器,对视场不会有太大的影响。

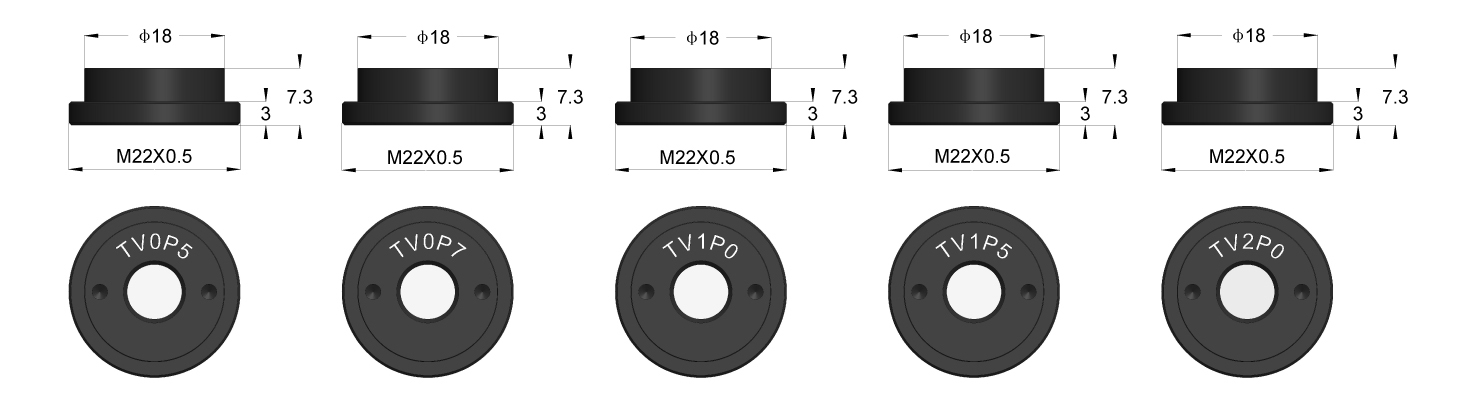

模块3为TV镜,可通过螺纹连接到连续变倍主体的上方,其代码为TVccc,ccc为TV镜倍率,主要用于匹配不同尺寸的图像传感器。例如相对于1.00X的TV100,0.50X的TV050可匹配的图像传感器尺寸可缩小一半,而视场不受影响;TV镜型号参数见下表

TV镜

TV镜型号

适配传感器

TV050

1/3"传感器

TV075

1/1.8"传感器

TV100

2/3"传感器

TV150

1"传感器

TV200

4/3"传感器

* 倍率大的TV镜,也可以搭配小尺寸的图像传感器,只是这样一来,会减小MZO的整体视野。

模块4为支架适配器,用于安装口径不同的支架,套在连续变倍主体的中间。其代码为Add,dd为支架安装口径,有45mm同50mm两种。支架适配器与支架的安装方式见图

选配模块主要为环形光源模块,有普通环形光源,偏振环形光源两种,另外还有同轴照明模块(由同轴照明器与LED点光源组成),各模块如下表

TZM0756系列MZO适配的光源模块

模块名

型号

型号说明

LED环形光模块

TZM0756DRL

LED环形光源

TZM0756DRPL

LED偏振环形光源

同轴照明模块

TZM0756CL+TZM0756SL

同轴照明器+ LED点光源

透射式照明模块

TZM0756TL

LED 透射底光源

LED光源电源

40600014

电源适配器 12V/1A美标

40600015

电源适配器 12V/1A欧标

TZM0756DRL-65,LED最大直径达到65mm,中心40mm直径可直接套在相应MZO前端,实现均匀反射照明
TZM0756DRL-85 LED最大直径达到85mm,中心40mm直径可直接套在相应MZO前端,实现均匀反射照明
TZM0756DRPL-65,LED最大直径达到65mm,中心40mm直径可直接套在相应MZO前端,实现均匀偏振照明

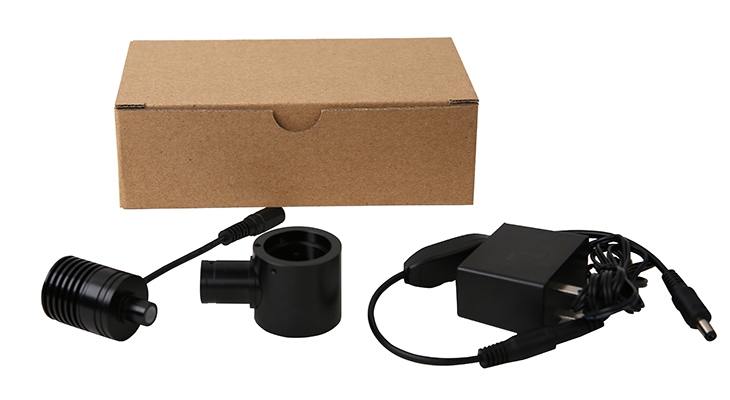

TZM0756CL 同轴光照明器
TZM0756SL 同轴光用LED点光源,可直接同轴光照明器连接,实现同轴光照明
TZM0756TL LED, 照明区域直径为37mm的透射照明光源

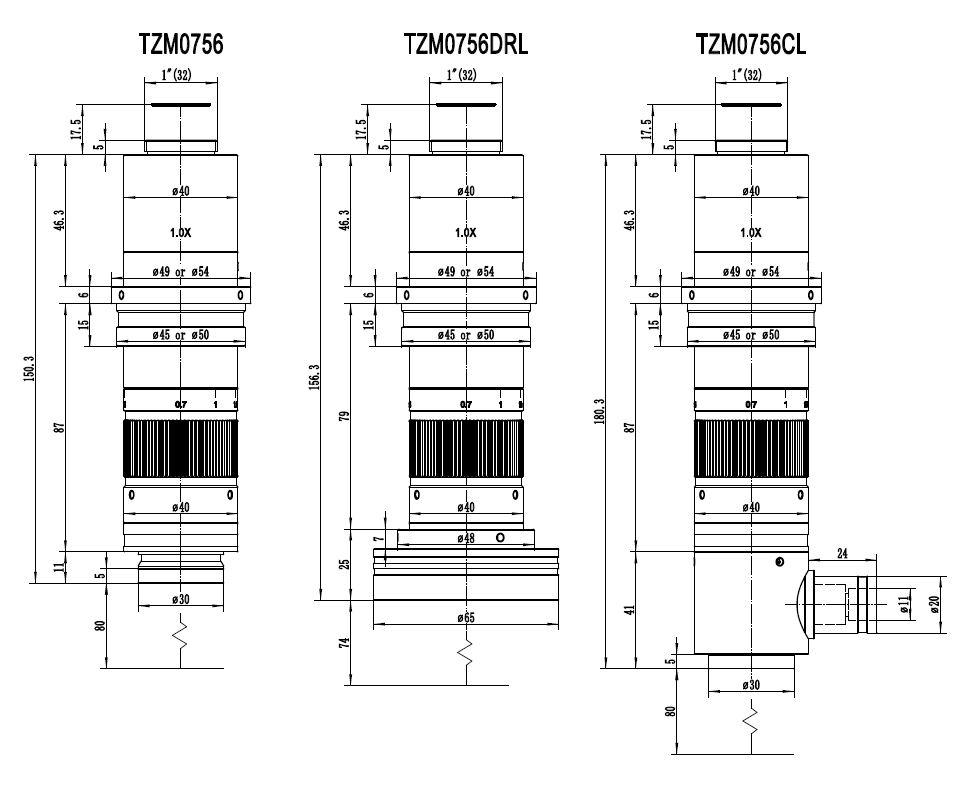

配置与外形尺寸


TZM0756-W100-TV100+TZM0756DRL(普通环形光源) +HDMI相机XCAMLite1080PA(圆形)+TPS-10A+SCR
TZM0756-W100- TV100+TZM0756DRL(普通环形光源)+ HDMI相机XCAMLite1080PA(圆形) +TPS-20A+SCR
TZM0756-W100-TV100+TZM0756DRL+HDMI相机XCAMLite1080P A(圆形)+TPS-200A+SCR
