简介
TZM0880 产品介绍
TZM0880 系列MZO（Monocular Zoom Objective，单筒连续变倍物镜），采用双端平行光路模块化的设计理念，光学性能优越，可选配性强。专为机器视觉检测、工业检测、科学研究以及教育领域的应用而设计。
TZM0880系列MZO标准款的配置为TZM0880-W3100-TV3100-A50，其特点如下：
- 0.8X-8.0X连续变倍，变倍比为10X
- 大NA：0.02-0.11（使用1X辅助物镜）
- 高分辨率：15.3um-2.45um（使用1X辅助物镜）
- 大视场：0.89mm-42.86mm
- 最大适配图像传感器尺寸：2/3英寸（使用1X TV镜）
- 工作距离：56mm-248mm

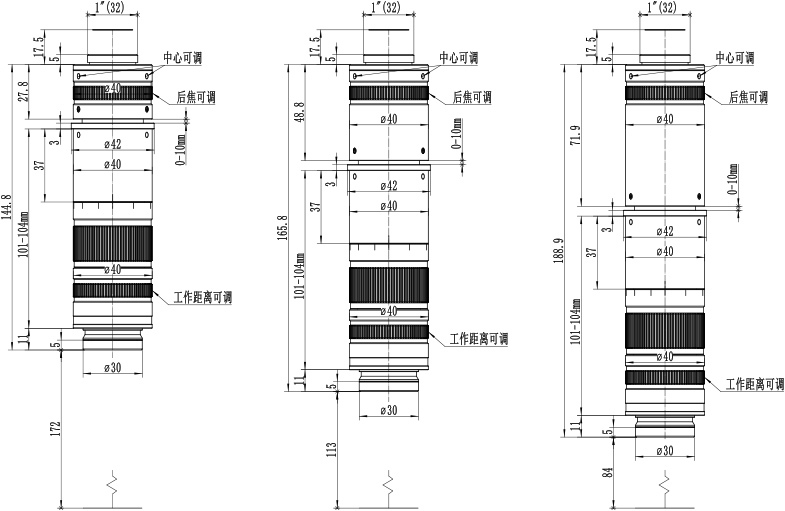

- 后截距可调，变倍过程齐焦
- 图像中心可调，变倍过程图像中心不变
- 可搭配无限远生物或金相显微物镜使用

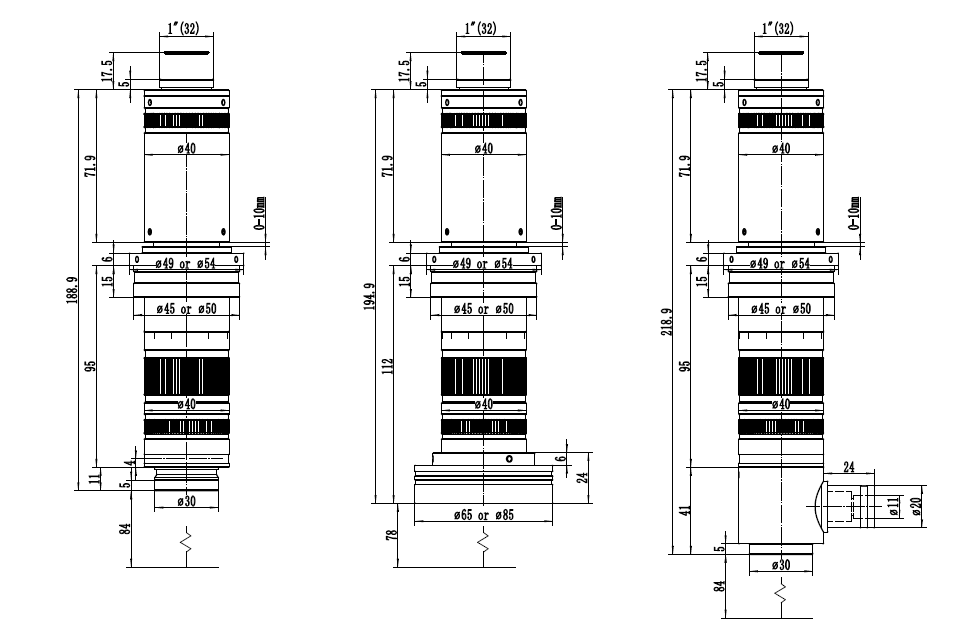

- 紧凑的尺寸：194mm x 40mm（标准款）

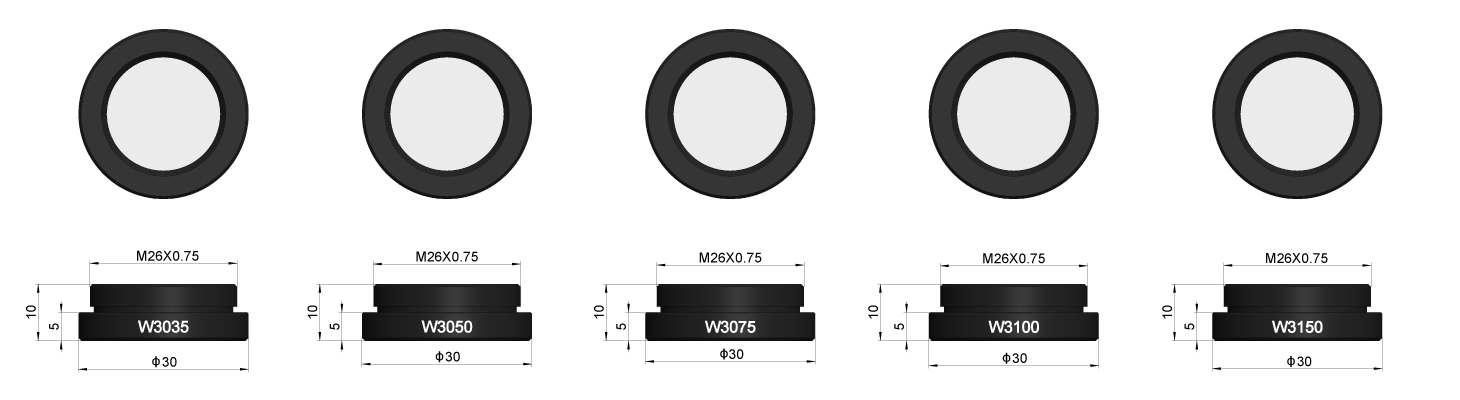

- 辅助物镜可选，倍率为0.35x，0.50x，0.75x，1.00x，1.50x

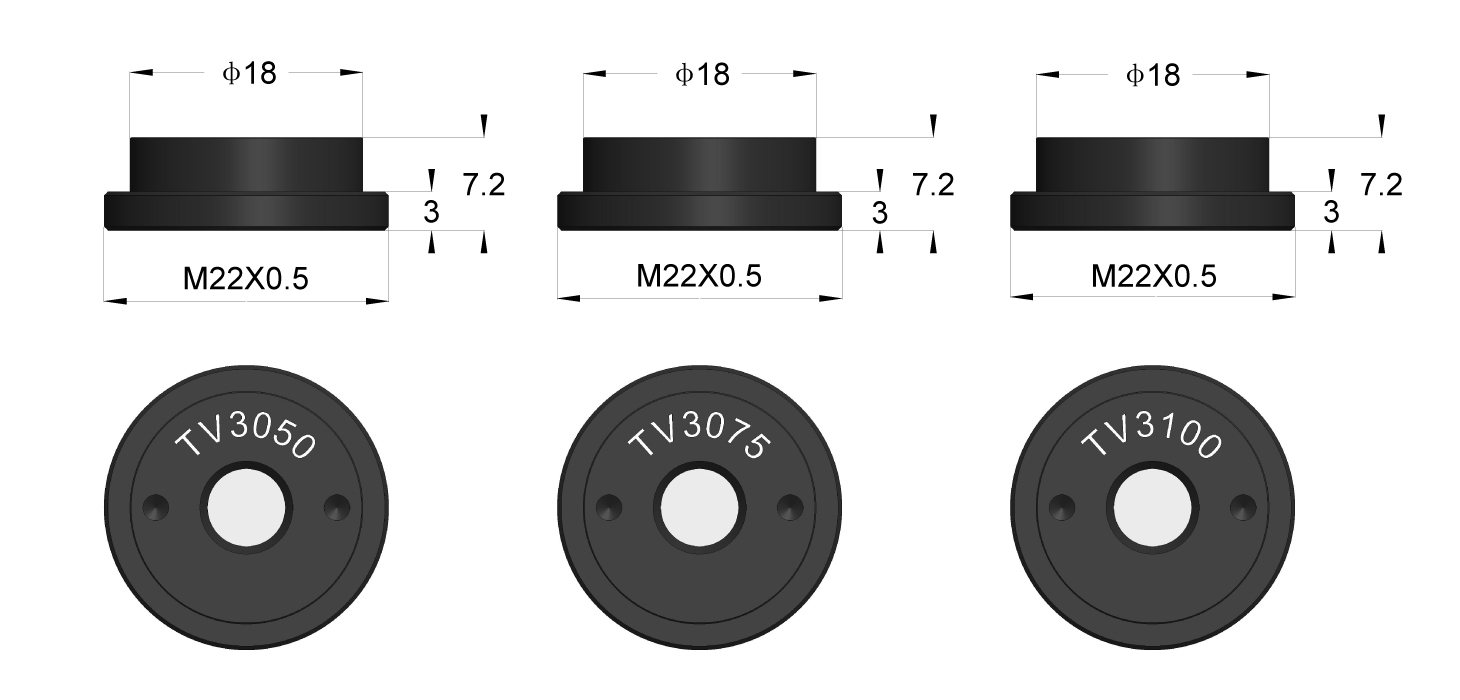

- TV镜可选，倍率为0.50x，0.75x，1.00x
- 亮度可调的LED环形光源（可选）
- 亮度可调的LED环形偏振光源（可选）
- 亮度可调的LED同轴照明光源（可选）
- 高亮度LED透射式底光源（可选）
- 45mm或50mm的支架适配器（可选）
相机
连续变倍主体-辅助物镜-TV镜
工作距离(mm)
放大倍率
对角线视野(mm)
物方数值孔径
1/3英寸
TZM0880-W3035-TV3050
248
0.14X-1.4X
42.86-4.29
0.006-0.039
TZM0880-W3050-TV3050
174
0.2X-2.0X
30.00-3.00
0.009-0.056
TZM0880-W3075-TV3050
115
0.3X-3.0X
20.00-2.00
0.014-0.084
TZM0880-W3100-TV3050
86
0.4X-4.0X
15.00-1.50
0.018-0.112
TZM0880-W3150-TV3050
56
0.6X-6.0X
10.00-1.00
0.027-0.168
1/2英寸
TZM0880-W3035-TV3075
248
0.21X-2.1X
38.10-3.81
0.006-0.039
TZM0880-W3050-TV3075
174
0.3X-3.0X
26.67-2.67
0.009-0.056
TZM0880-W3075-TV3075
115
0.45X-4.5X
17.78-1.78
0.014-0.084
TZM0880-W3100-TV3075
86
0.6X-6.0X
13.33-1.33
0.018-0.112
TZM0880-W3150-TV3075
56
0.9X-9.0X
8.89-0.89
0.027-0.168
2/3英寸
TZM0880-W3035-TV3100
248
0.28X-2.8X
39.29-3.93
0.006-0.039
TZM0880-W3050-TV3100
174
0.4X-4.0X
27.5-2.75
0.009-0.056
TZM0880-W3075-TV3100
115
0.6X-6.0X
18.33-1.83
0.014-0.084
TZM0880-W3100-TV3100
86
0.8X-8.0X
13.75-1.38
0.018-0.112
TZM0880-W3150-TV3100
56
1.2X-12X
9.17-0.92
0.027-0.168
