AFDM101连续电动变倍自动对焦数码显微镜

购买/试用/OEM/ODM 请联系我们

联系我们 资料下载
ToupTek

简介

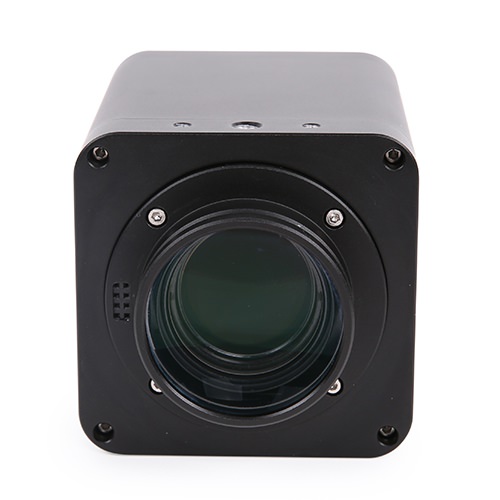

AFDM101连续电动变倍自动对焦数码显微镜

AFDM101 系列连续电动变倍自动对焦数码显微镜是图谱光电最新研发的集HDMI相机、连续电动变倍自动对焦镜头与集成照明为一体的产品。AFDM是Auto Focus Digital Microscope的缩写。通过搭配不同HDMI相机，连续电动变倍镜头，以及照明光源即可组成不同的AFDM系列产品，满足客户的需求

AFDM101 系列产品可搭配各种支架或臂架，通过连续电动变倍实现不同倍率光学变倍，对焦模式支持自动对焦和手动对焦；

AFDM101 采用高性能Sony CMOS传感器，相机内嵌ARM核，可直接连接到HDMI显示器。相机自带XFCAMView软件，拥有相机控制面板、测量工具条、相机综合控制工具条，自动对焦控制面板，用USB鼠标可直接对相机的各项参数或操作进行操控；

AFDM101 图像同视频保存在SD卡中供现场分析与后继研究；

AFDM101 可广泛适用于工业检测，医学观察，教学科研，自动化系统等领域。

AFDM101由H1080PA相机模块，EMZO-20XA镜模块和DRL-5076A-NPC光源（可选）组合而成，其特点如下：

  • 电动变焦控制5组16片镜片，实现028X~0.56X，20倍光学变倍，支持自动对焦和手动对焦
  • 标准测量工作距离192mm，目标物体在150-195mm范围内可通过对焦实现清晰观测
  • 标准测量工作距离时，低倍视野为 200mm*112.5mm，可帮助用户快速定位目标物体；高倍时视野为10mm*5.6mm，帮助用户显微观测
  • Sony 1/2.8” 1080P CMOS，信噪比高
  • 连接HDMI显示器，视频输出为1920x1080，1080P@60FPS
  • SD卡存储支持1080P图片和1080P视频流(asf格式)
  • 相机内嵌鼠标控制软件XCamView，相机所有功能都可以由USB鼠标操作XCamView软件实现
  • 内嵌鼠标操控的相机控制面板、测量工具条、综合控制工具条、自动对焦控制面板
  • 支持多语言操作界面
  • 头部吸合式LED环形灯，亮度可直接由相机控制，整洁、简单方便
  • 搭配带直径76mm适配器支架，可快速构建连续变倍显微视频一体机

应用

AFDM101 广泛适用于工业检测，医学观察，教学科研，自动化系统等领域。

AFDM101应用实例
PCB电路板
AFDM101应用实例
茶叶叶片观察
AFDM101应用实例
零配件检测
AFDM101应用实例
硬币（同轴照明光源）

相关模块

AFDM数码模块

型号 传感器型号与尺寸(mm) 像素(μm) G光灵敏度/暗电流 FPS/分辨率 采样平均 曝光时间(ms)
H1080PA

Sony IMX462LQR-C

1/2.8"(5.57x3.13)

 2.9x2.9

921mv with 1/30s

0.15mv with 1/30s

 60/1920x1080(HDMI) 1x1 0.06~918
H4KPA Sony IMX415LQR-C
1/2.8"(5.57x3.13) 		1.45x1.45 300mv/0.13 with 1/30s 30@3840x2160(HDMI)
30@3840x2160(NETWORK)
30@3840x2160(USB) 		1x1 0.04~1000

AFDM镜头模块

able class="table_p">
镜头代码 工作距离(mm) 变倍范围 MTF(lp/mm) 畸变 FOV@1X(mm) FOV@20X(mm)
EMZO-20XA 150~195 0.028X~0.56X 160 0.5% 200x112.5 10x5.6
1X同20X是我们特别定义的是归化倍率，仅用于表示最低同最高倍率的相对关系。这里的归化1X=0.028/0.028; 20X=0.56/0.028;

AFDM照明模块

Order Code LED Power Inner Dia.(mm) Out Dia.(mm)
DRL-5076A-NPC 8 CREE xpes 3V/3A 50 76
DRL: LED 无线LED 环形光源; NPC: 无电源线
AALRL-200-7650外接照明模块连接

详细参数

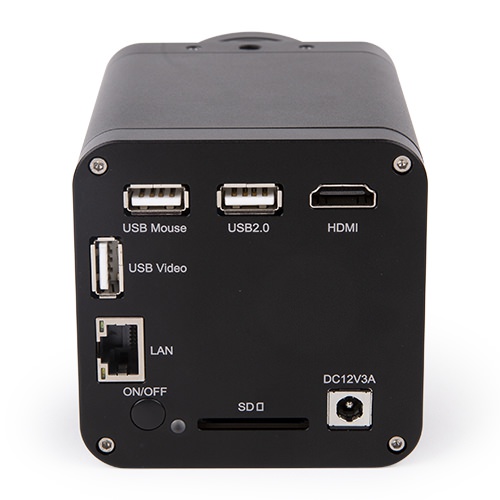

接口与按键功能
自动对焦数码显微相机

USB Mouse

USB鼠标XCamView实现控制

USB2.0

USB键盘或其他USB控制设备

HDMI

HDMI输出

ON/OFF

电源开/关

LED

电源LED指示

SD

SD卡插槽

DC12V3A

DC12V3A电源输入

软件功能

UI操作

通过USB鼠标实现对XFCamView的操控

图像捕获

以JPEG格式，2M(1920*1080)分辨率保存SD卡中

视频录像

以ASF格式，1080P分辨率，30fps速度保存在SD卡中

相机控制面板功能

包括曝光、增益、白平衡、颜色调整、 锐度与去噪控制

测量工具条

包括校准、几何量测量以及测量参数导出等功能

综合控制工具条

包括缩放、镜像、比较、冻结、十字线、自动对焦、浏览等功能

自动对焦控制面板

包括变倍控制、自动对焦、单次对焦、手动对焦、复位等功能

工作环境

工作温度（摄氏度）

-10~ 50

贮存温度（摄氏度）

-20~ 60

工作湿度

30~80%RH

保存湿度

10~60%RH

尺寸

长度 x 宽度 x 高度

80mm x 80mm x 122mm

运输重量

0.75kg

AFDM101整体尺寸

自动对焦数码显微镜

装箱清单

AFDM101
标准装箱清单
A 相机包装盒规格: L: 220cm W: 220cm H: 110cm (1pcs, 2公斤/每盒)
B AFDM101一台
C USB鼠标
D HDMI线
E

电源适配器:

输入: AC 100~240V
50Hz/60Hz
输出: DC12V3A

美标： 型号: HKA03612030-7K : UL/CE/FCC （配美标AC电源线）

欧标： 型号: HKA03612030-7K : UL/CE/FCC （配欧标AC电源线）

EMI 标准: FCC Part 15 Subpart B

EMS 标准: EN61000-4-2,3,4,5,6
可选附件
F LED环形光源(DRL-5076A-NPC)
G SD卡(16G)
