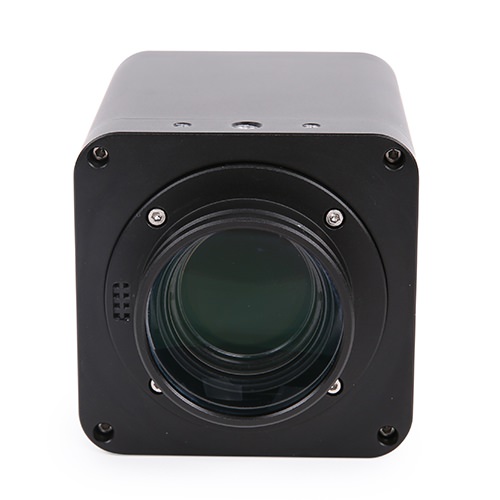

AFDM411连续电动变倍自动对焦数码显微镜

AFDM411 系列连续电动变倍自动对焦数码显微镜是图谱光电最新研发的集HDMI相机、连续电动变倍自动对焦镜头与集成照明为一体的产品。AFDM是Auto Focus Digital Microscope的缩写。通过搭配不同HDMI相机，连续电动变倍镜头，以及照明光源即可组成不同的AFDM系列产品，满足客户的需求

AFDM411 系列产品可搭配各种支架或臂架，通过连续电动变倍实现不同倍率光学变倍，对焦模式支持自动对焦和手动对焦；

AFDM411 采用高性能SONY CMOS传感器，相机内嵌ARM核，可直接连接到HDMI显示器。相机自带XFCAMView软件，拥有相机控制面板、测量工具条、相机综合控制工具条，自动对焦控制面板，用USB鼠标可直接对相机的各项参数或操作进行操控；

AFDM411 图像同视频保存在SD卡中供现场分析与后继研究；

AFDM411 可广泛适用于工业检测，医学观察，教学科研，自动化系统等领域。

  • 电动变焦控制5组16片镜片，实现028X~0.56X，20倍光学变倍，支持自动对焦和手动对焦
  • 标准测量工作距离192mm，目标物体在150-195mm范围内可通过自动对焦实现清晰观测
  • 标准测量工作距离时，低倍视野为 200mm*112.5mm，可帮助用户快速定位目标物体；高倍时视野为10mm*5.6mm，帮助用户进行显微观测
  • 标准测量工作距离下，相机内已存放了1~20倍默认测量定标信息，用户可精准测量
  • 采用Sony 1/2.8” 4K Starvis CMOS，信噪比高
  • 4K HDMI/NETWORK/USB多接口输出
  • 4K/1080P HDMI输出自适应切换
  • SD卡/USB 闪存盘保存捕获图像或视频，并支持本地预览与回放
  • 内嵌XCamView软件用于控制相机，内嵌鼠标操控的相机控制面板、测量工具条、综合控制工具条、自动对焦控制面板
  • 强大的ISP功能，锐化和3D降噪效果显著，ROI白平衡更加精准
  • ToupView/ToupLite软件，电脑端操作更便捷
  • iOS/Android移动端应用，免费应用商店下载
  • 头部吸合式LED环形灯，亮度可直接由相机控制，整洁、简单方便
  • 搭配带直径76mm适配器支架，可快速构建连续变倍显微视频一体机

应用

AFDM411 广泛适用于工业检测，医学观察，教学科研，自动化系统等领域。

AFDM411应用实例
PCB电路板
AFDM411应用实例
茶叶叶片观察
AFDM411应用实例
零配件检测
AFDM411应用实例
硬币（同轴照明光源）

相关模块

AFDM数码模块

型号 传感器型号与尺寸(mm) 像素(μm) G光灵敏度/暗电流 FPS/分辨率 采样平均 曝光时间(ms)
H1080PA Sony IMX462LQR-C
1/2.8"(5.57x3.13) 		2.9x2.9 921mv/0.15 with 1/30s 60@1920x1080(HDMI) 1x1 0.06~918
H4KPA Sony IMX415LQR-C
1/2.8"(5.57x3.13) 		1.45x1.45 300mv/0.13 with 1/30s 30@3840x2160(HDMI)
30@3840x2160(NETWORK)
30@3840x2160(USB) 		1x1 0.04~1000

AFDM镜头模块

镜头代码 工作距离(mm) 变倍范围 MTF(lp/mm) 畸变 FOV@1X(mm) FOV@20X(mm)
EMZO-20XA 150~195 0.028X~0.56X 160 0.5% 200x112.5 10x5.6
1X同20X是我们特别定义的是归化倍率，仅用于表示最低同最高倍率的相对关系。这里的归化1X=0.028/0.028; 20X=0.56/0.028;

AFDM照明模块

Order Code LED Power Inner Dia.(mm) Out Dia.(mm)
DRL-5076A-NPC 8 CREE xpes 3V/3A 50 76
DRL: LED 无线LED 环形光源; NPC: 无电源线
AALRL-200-7650外接照明模块连接

AFDM411系列相机型号

目前AFDM411系列分有两款，分别是AFDM411A同AFDM411B，其中的照明模块可以在采购时指定。

型号

数码模块

镜头模块

照明模块

AFDM411A

H4KPA

EMZO-18XA-250

DRL-5076A-NPC/AALRL-200-7650

AFDM411B

H4KPA

EMZO-18XA-640

DRL-5076A-NPC/AALRL-200-7650
AFDM411系列相机目前支持两款镜头模块，应用于不同的工作距离，可根据需求选择对应的相机型号

详细参数

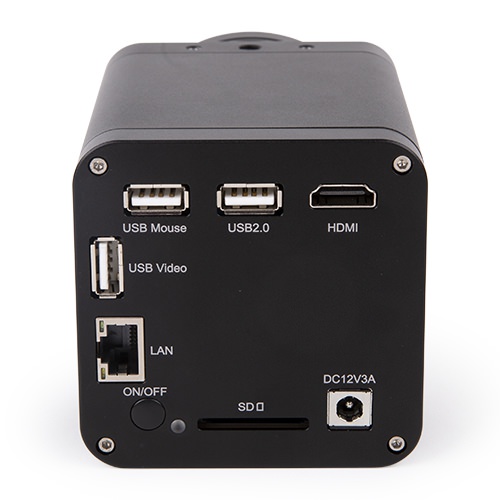

接口与按键功能
自动对焦数码显微相机

USB Mouse

USB鼠标实现对XCamView操作控制

USB2.0

连接U盘，实现图片和视频存储功能，连接5G WiFi适配器模块，再通过ToupView实现无线视频图像传输

HDMI

符合HDMI1.4规范，用于4K/1080P视频图像输出，支持显示器的自动分辨率切换

USB Video

连接电脑USB2.0接口，通过ToupView实现视频图像传输、处理与捕获

LAN

以太网接口，连接路由器/交换机，通过ToupView实现视频图像的网络传输

ON/OFF

电源开/关

LED

LED状态指示灯

SD

符合SDIO3.0规范，用于捕获视频与图像的存储(HDMI输出情况下

DC12V3A

DC12V3A电源输入

软件功能（XCamView）

UI操作

通过USB鼠标实现对XCamView的操控

图像捕获

8M（3840*2160）JPEG或者TIFF格式，存储设备有SD卡或者U盘（默认SD卡优先，优先级可在设置中修改）

视频录像

视频格式：MP4封装H264/H265编码的8M(3840*2160)视频文件
存储帧率：30fps

相机控制面板功能

包括曝光、增益、白平衡、颜色调整、锐度与去噪控制

测量工具条

包括校准、几何量测量以及测量参数导出等功能

综合控制工具条

包括缩放、镜像、彩色转灰度、比较、冻结、网格线、叠加、自动对焦、照明光源亮度控制、浏览、设置、相机信息查询等功能

自动对焦控制面板

包括变倍控制、自动对焦、单次对焦、手动对焦、复位等功能

USB/NETWORK输出 情况下的ToupView/ToupLite软件功能与环境

白平衡

经典自动、手动以及ROI白平衡

颜色技术

Ultra-Fine颜色引擎以及3D降噪和局部动态范围调整等技术

捕获/控制SDK

Windows/Linux/macOS/Android 多平台(原生C/C++, C#/VB.NET, Python, Java, DirectShow, Twain, etc)

记录机制

静态图像或视频

PC基本要求

CPU：Intel Core2 2.8GHz或更高

内存: 4GB或更多

USB接口：USB2.0接口或更高

以太网接口：RJ45以大网接口

显示器：19”或更大

CD-ROM

工作环境

工作温度（摄氏度）

-10~ 50

贮存温度（摄氏度）

-20~ 60

工作湿度

30~80%RH

保存湿度

10~60%RH

尺寸

长度 x 宽度 x 高度

80mm x 80mm x 122mm

运输重量

0.75kg

AFDM411整体尺寸

自动对焦数码显微镜

装箱清单

AFDM411
标准装箱清单
A 相机包装盒规格: L: 220cm W: 220cm H: 110cm (1pcs, 2公斤/每盒)
B AFDM411一台
C HDMI线
D USB接口鼠标
E

电源适配器:

输入: AC 100~240V
50Hz/60Hz
输出: DC12V3A

美标： 型号: HKA03612030-7K : UL/CE/FCC （配美标AC电源线）

欧标： 型号: HKA03612030-7K : UL/CE/FCC （配欧标AC电源线）

EMI 标准: FCC Part 15 Subpart B

EMS 标准: EN61000-4-2,3,4,5,6
F USB2.0 A公A公镀金头数据线/2.0m
G CD (驱动与应用程序，Ø12cm)/U盘
可选附件
H 网线
I LED环形光源(DRL-5076A-NPC)
J U盘
K USB接口无线网卡适配器（WLAN模式下，需要USB WLAN适配器才能操作相机），不同的型号，外形会有所不同
L SD卡(16G)
M 测微尺 106011/TS-M1(X=0.01mm/100Div.)；
106012/TS-M2(X,Y=0.01mm/100Div.);
106013/TS-M7(X=0.01mm/100Div., 0.10mm/100Div.)
