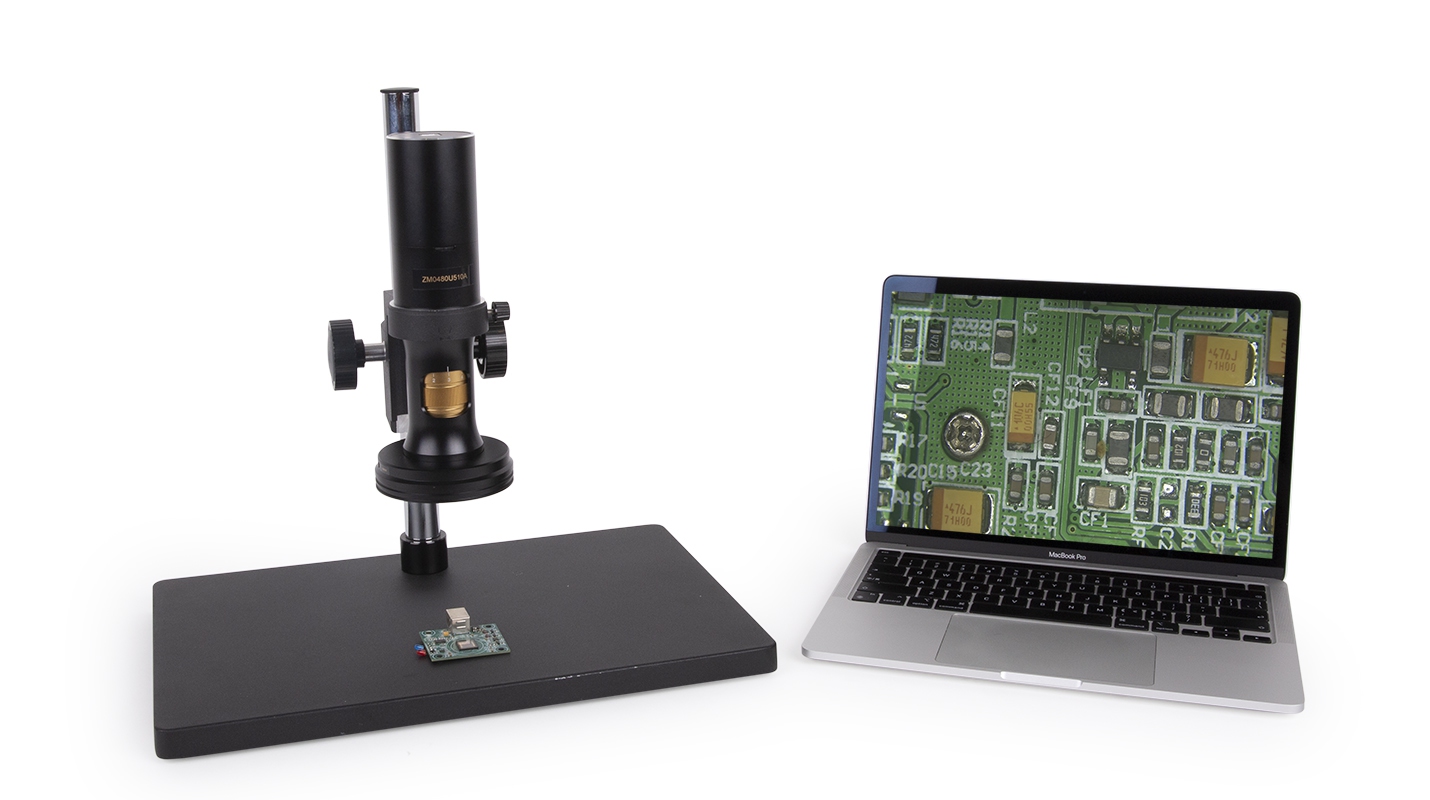

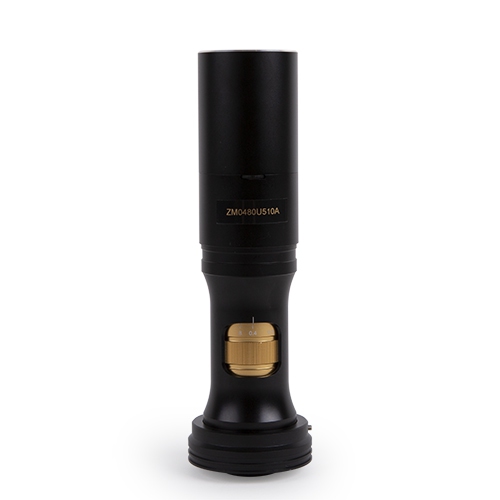

ZM0480U 系列连续变倍USB接口数码显微一体机如图所示，由20x连续变倍镜头主体TZM0480-W3100-TV3050（标准配置），USB接口相机，LED环形光源TZM0756DRL-NPC (可换同轴光源)组成。USB接口的相机模块通过USB接口连接电脑即可直接完成视频与图像的采集，照明光源模块无需外接电源，直接通过光学连续变倍物镜主体连接到USB接口相机模块。
ZM0480U 系列将连续变倍单筒显微镜、USB接口相机，LED照明光源有机地集成为一体，无需选型同安装，将 ZM0480U 系列连接到电脑的USB接口即可直接使用。
ZM0480U 系列满足现代电子设备、半导体、激光、LED、LCD、工业在线检测和生物等领域的数码成像观察、检验和测量。
目前 ZM0480U 系列连续变倍USB接口数码显微一体机型号如下表所示。
ZM0480U系列连续变倍单筒主体TZM0480-W3100-TV3050标准配置参数
|
光学参数 |
|
|---|---|
|
光学主体 |
TZM0480-W3100-TV3050连续变倍主体，0.4X-8.0X变倍范围 |
|
工作距离 |
86mm-174mm（由辅助物镜决定） |
|
数值孔径NA |
0.01-0.12（使用W3100，1x辅助物镜） |
|
分辨率 |
27.5um-2.3um（使用1x辅助物镜） |
|
视场 |
1.6mm-63.9mm |
|
可选物镜 |
0.50x，0.75x，1.00x（可根据需要选择） |
|
可选其他物镜 |
可选商业无限远显微镜用物镜（生物显微物镜与金相显微物镜均可） |
|
主体尺寸 |
213mm x 52mm |
|
支架接口 |
标准50mm |
ZM0480U系列可选辅助物镜W3xxx的光学参数
| 辅助物镜 | 参数 | TV镜头0.5X(1/3"传感器)TV050 | |
|---|---|---|---|
| 低倍 | 高倍 | ||
| W100，1.0X(80mm WD) | 倍率 | 0.35X~2.80X | |
| 线视场 | 17.14mm | 2.14mm | |
| NA | 0.018 | 0.092 | |
| W050，0.5X(160mm WD) | 倍率 | 0.18X~1.40X | |
| 线视场 | 34.28mm | 4.28mm | |
| NA | 0.009 | 0.046 | |
| W075，0.75X(105mm WD) | 倍率 | 0.26X~2.10X | |
| 线视场 | 20.81mm | 2.86mm | |
| NA | 0.013 | 0.069 | |
| W150，1.5X(51.5mm WD) | 倍率 | 0.53X~4.20X | |
| 线视场 | 11.43mm | 1.43mm | |
| NA | 0.026 | 0.138 | |
| W200，2.0X(37.5mm WD) | 倍率 | 0.70X~5.60X | |
| 线视场 | 8.57mm | 1.07mm | |
| NA | 0.035 | 0.182 | |
| 备注 |
当使用同轴光照明时，低放大倍率可能会产生渐晕。 当使用无限远显微物镜作为辅助物镜（可能需要显微物镜适配器）时，TZM0756的放大倍率、视场角和NA值由显微物镜的参数决定。 |
||
ZM0480U后面板接口

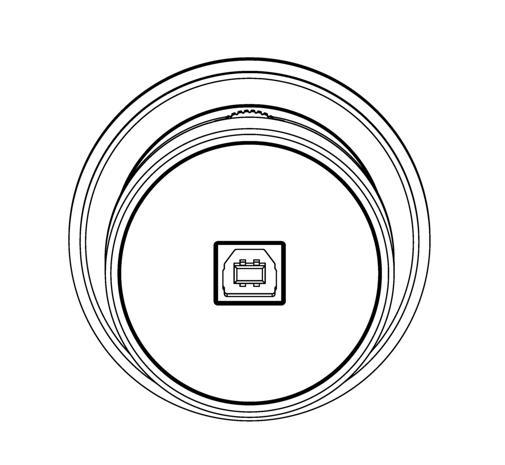

ZM0480U系列连续变倍USB接口数码显微一体机后面板接口
|
配件代码 |
传感器型号与尺寸 |
像素(μm) |
G光灵敏度 动态范围 SN比 |
FPS/分辨率 |
采样平均 |
曝光时间 |
|---|---|---|---|---|---|---|
|
U830A |
8.3M/IMX415(C)
|
1.45x1.45 |
300mV 70dB 44dB |
30@3840x2160
|
1x1 1x1
1x1
|
0.1-2000 ms |
|
U510A |
5.1M/IMX335(C)
|
2.0x2.0 |
505mV 70dB 43dB |
26@2592x1944
|
1x1 1x1 1x1 |
0.1-2000 ms |
|
硬件配置 |
|
|---|---|
|
光谱响应范围 |
380-650nm (有红外截止滤光片情况下) |
|
白平衡 |
自动白平衡/ROI 白平衡/手动Temp-Tint调整 |
|
色彩还原技术 |
Ultra-Fine硬件颜色处理引擎 |
|
捕获/控制SDK |
Windows/Linux/macOS/Android 多平台SDK(Native C/C++, C#/VB.NET, Python, Java, DirectShow, Twain, |
|
记录方式 |
图像和视频 |
|
相机工作环境 |
|
|
工作温度（摄氏度） |
-10~ 50 |
|
贮存温度（摄氏度） |
-20~ 60 |
|
工作湿度 |
30~80%RH |
|
贮存湿度 |
10~60%RH |
|
供电电源 |
相机通过USB2.0接口供电 |
|
软件运行环境 |
|
|
操作系统 |
Microsoft® Windows® XP/Vista / 7 / 8 /10(32 & 64 位) |
|
计算机配置 |
CPU:Intel Core 2 2.8GHz 或更高 |
|
内存:2GB或更大 |
|
|
USB接口:USB2.0高速接口 |
|
|
显示器:17”或以上 |
|
|
CD-ROM |
|
|
照明模块 |
|
|
环形光源 |
亮度可调LED照明环形光源（无线）（TZM0756DRL-NPC） |
|
环形偏振光源 |
亮度可调的LED照明环形偏振光源（无线），（TZM0756DRPL-NPC） |
|
同轴照明光源 |
亮度可调的LED照明同轴光源（无线），同轴光适配器TZM0756CL_NPC |
|
供电方式 |
集成式供电，从此再无电源线缠绕烦恼，样品观察更加自如 |
|
安装方式 |
快速秒级吸合式安装，方便简单 |
|
亮度调节 |
通过3向多功能调节拨轮以及软件界面实现硬件与软件同步光强调节，挥洒自如 |
应用实例
硬币
生物切片
外观尺寸
型号
连续变倍主体
相机模块
可选照明模块
ZM0480U830A
TZM0480-W3100-TV3050
U830A
无线LED 环形光源(ZM0756DRL-NPC)
无线LED 偏振环形光源(ZM0756DRPL-NPC)
无线LED同轴光源照明器（ZM0756CL-NPC）
ZM0480U510A
TZM0480-W3100-TV3050
U510A
