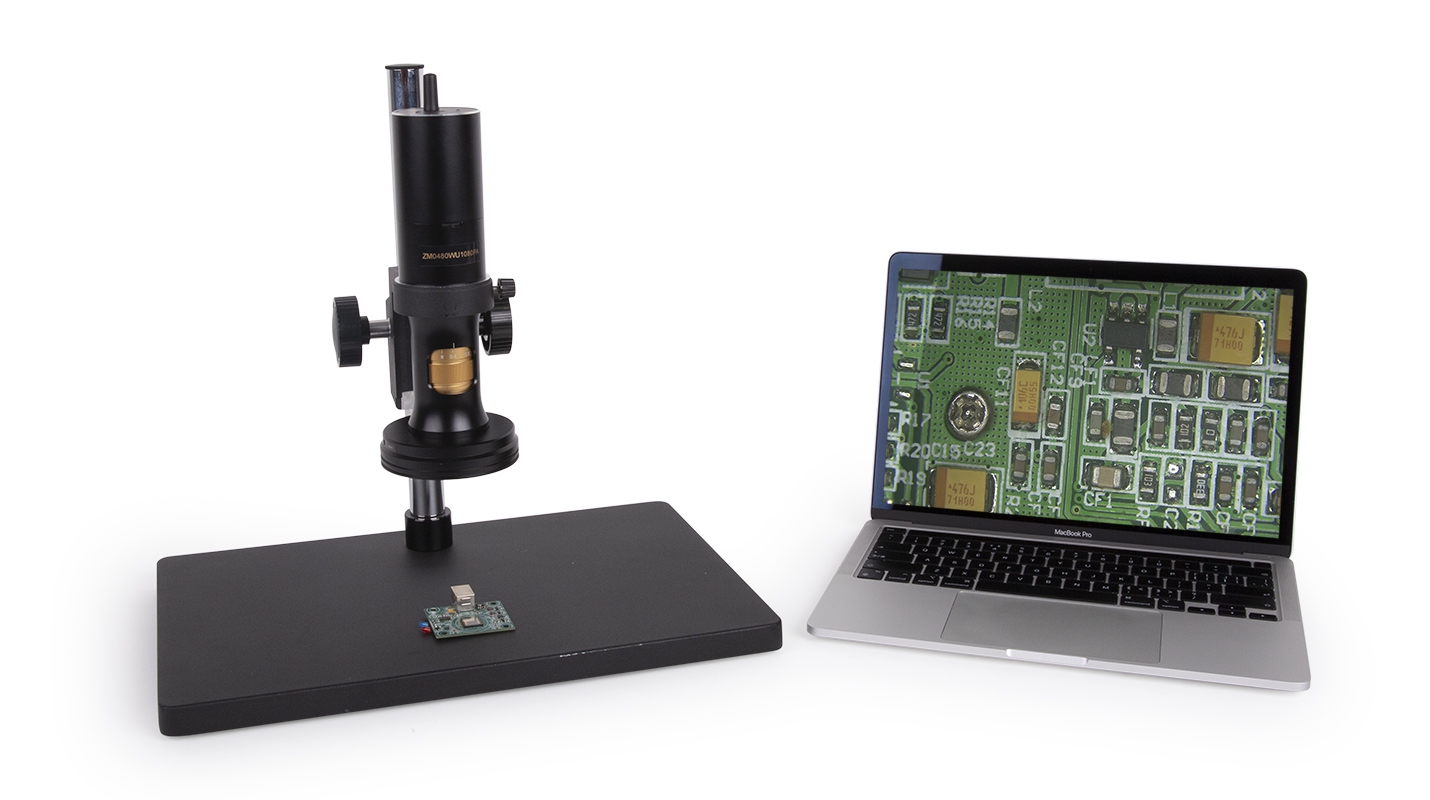

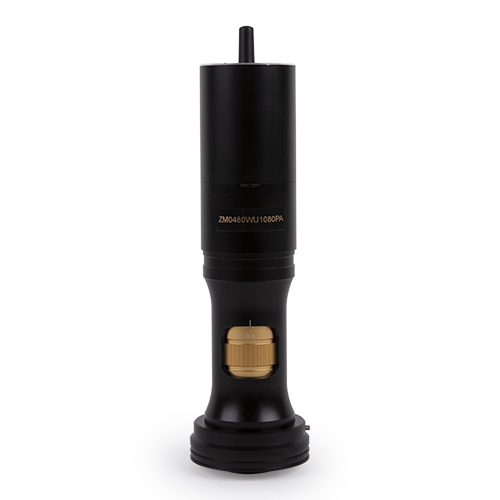

ZM0480WU1080PA 一体机如图所示，由20x连续变倍镜头主体TZM0480-W3100-TV3050（标准配置），1080P WiFi或USB接口相机WU1080PA，LED环形光源TZM0756DRL-NPC (可换同轴光源)组成。WU1080PA模块通过WiFi 或USB接口连接电脑即可直接完成视频与图像的采集，照明光源模块无需外接电源，直接通过光学连续变倍物镜主体连接到WU1080PA模块。
ZM0480WU1080PA 将连续变倍单筒显微镜、WiFi 或USB接口相机，LED照明光源有机地集成为一体，无需选型同安装，将 ZM0480WU1080PA 连接到电脑的USB接口即可直接使用。
ZM0480WU1080PA 满足现代电子设备、半导体、激光、LED、LCD、工业在线检测和生物等领域的数码成像观察、检验和测量。

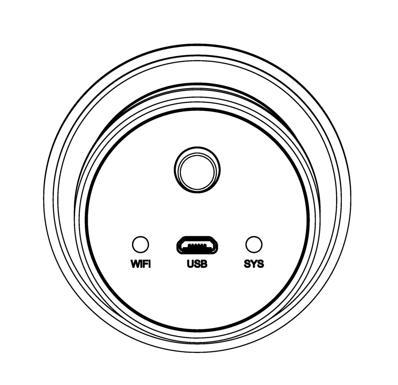

ZM0480WU1080PA后面板接口
|
USB 接口数码相机模块 |
|
|---|---|
|
物理接口与按键 |
功能描述 |
|
LED |
LED状态指示灯； |
|
Micro USB |
连接Micro USB 5V电源给相机供电,此时相机提供WiFi AP连接模式； 连接电脑USB接口实现视频图像传输； |
|
相机硬件 |
功能描述 |
|
WU1080PA相机 |
WU1080PA，与光学连续变倍物镜主体集成在一起 |
|
传感器 |
Sony IMX307(C), 2M,1/2.8"(5.57x3.13)，像素尺寸为2.9um x 2.9um |
|
G光灵敏度/暗电流/ 动态范围/SNR |
1300mv with 1/30s |
|
FPS/分辨率 |
50@1920*1080(USB), 50@1920*1080(WiFi) |
|
曝光时间 |
0.01~1000ms |
|
USB/WiFi情况下的软件功能与环境 |
|
|
USB接口 |
通过Micro USB线连接到电脑，传输MJPEG实时图像,支持50fps@1080P; |
|
WiFi输出 |
支持802.11b/g/n协议下AP模式，50fps/1920*1080 H264编码视频图像输出和2M（1920*1080）分辨率图像的捕获； |
|
颜色技术 |
Ultra-Fine颜色引擎以及3D降噪和局部动态范围调整等技术； |
|
ISP功能 |
支持曝光时间/增益调节（自动/手动曝光），白平衡（手动/自动/ROI白平衡），锐化，3D 降噪，饱和度，对比度，亮度，Gamma以及50HZ/60HZ防闪烁，镜像，上下翻转，彩转灰等功能； |
|
捕获/控制SDK |
标准接口API(Windows/Linux/Mac),DirectShow, Twain |
|
相机工作环境 |
|
|
工作温度（摄氏度） |
-10~ 50 |
|
贮存温度（摄氏度） |
-20~ 60 |
|
工作湿度 |
30~80%RH |
|
贮存湿度 |
10~60%RH |
|
供电电源 |
USB DC 5V/1A 适配器 |
|
软件运行环境 |
|
|
操作系统 |
Microsoft® Windows® XP/Vista / 7 / 8 /10(32 & 64 位) |
|
计算机配置 |
CPU:Intel Core 2 2.8GHz 或更高 |
|
内存:2GB或更大 |
|
|
WiFi适配器：支持802.11 b/g/n； |
|
|
显示器:17”或以上 |
|
|
CD-ROM |
|
|
照明模块 |
|
|
环形光源 |
亮度可调LED照明环形光源（无线）（TZM0756DRL-NPC） |
|
环形偏振光源 |
亮度可调的LED照明环形偏振光源（无线），（TZM0756DRPL-NPC） |
|
同轴照明光源 |
亮度可调的LED照明同轴光源（无线），同轴光适配器TZM0756CL_NPC |
|
供电方式 |
集成式供电，从此再无电源线缠绕烦恼，样品观察更加自如 |
|
安装方式 |
快速秒级吸合式安装，方便简单 |
|
亮度调节 |
通过3向多功能调节拨轮以及软件界面实现硬件与软件同步光强调节，挥洒自如 |
应用实例
LCD 像素

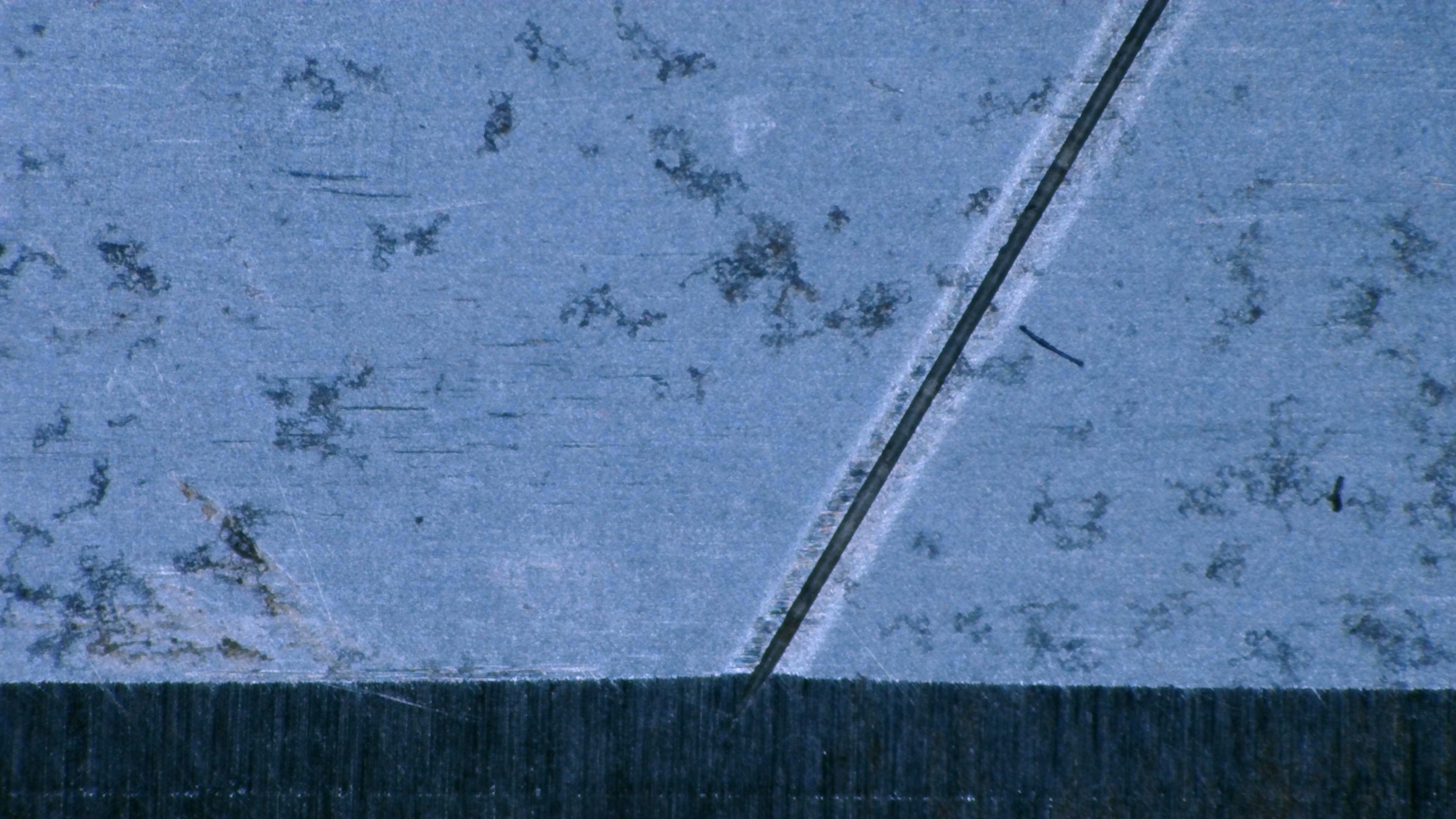

刀片

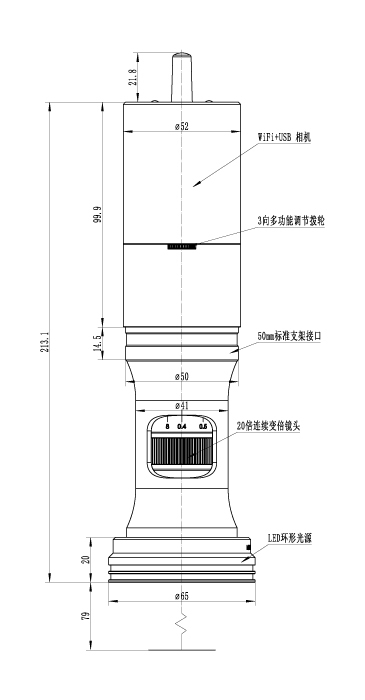

外观尺寸
|
标准装箱清单 |
|
|---|---|
|
A |
相机包装盒规格: L:17.5cm W:17.5cm H:8.5cm (1pcs, 0.85公斤/ 每盒) |
|
B |
ZM0480WU1080PA 连续变倍数码一体机一台 |
|
C |
无线LED 环形光源(ZM0756DRL-NPC) |
|
D |
Micro USB 数据线1.5米 |
|
E |
电源适配器: 输入: AC 100~240V 50Hz/60Hz, 输出: DC 5V 1A 美标: 型号: POWER-U-5V1A(SK12G-0500100U): UL/CE/FCC 欧标: 型号: POWER-E-5V1A(SK12G-0500100V): UL/CE/FCC |
|
F |
CD (驱动及应用软件, Ø12cm) |
|
可选附件 |
|
|
G |
无线LED 偏振环形光源(ZM0756DRPL-NPC) |
|
H |
无线LED同轴光源照明器（ZM0756CL-NPC） |
|
I |
其他辅助物镜（未示出） |
ZM0480WU1080PA连续变倍单筒主体TZM0480-W3100-TV3050标准配置参数
光学参数
光学主体
TZM0480-W3100-TV3050连续变倍主体，0.4X-8.0X变倍范围
工作距离
86mm-174mm（由辅助物镜决定）
数值孔径NA
0.01-0.12（使用W3100，1x辅助物镜）
分辨率
27.5um-2.3um（使用1x辅助物镜）
视场
1.6mm-63.9mm
可选物镜
0.50x，0.75x，1.00x（可根据需要选择）
可选其他物镜
可选商业无限远显微镜用物镜（生物显微物镜与金相显微物镜均可）
主体尺寸
213mm x 52mm
支架接口
标准50mm
ZM0480WU1080PA可选辅助物镜W3xxx的光学参数
辅助物镜
参数
TV镜头0.5X(1/2.8"传感器)TV3050
低倍
高倍
W3100，1.0X(86mm WD)
倍率
0.20x-4.00x
线视场
31.95mm
1.60mm
NA
0.010
0.112
W3050，0.5X(174mm WD)
倍率
0.10x-2.00x
线视场
63.90mm
3.20mm
NA
0.005
0.056
W3075，0.75X(115mm WD)
倍率
0.15x-3.00x
线视场
42.60mm
2.13mm
NA
0.008
0.084
备注
当使用同轴光照明时，低放大倍率可能会产生渐晕。
当使用无限远显微物镜作为辅助物镜（可能需要显微物镜适配器）时，TZM0480的放大倍率、视场角和NA值由显微物镜的参数决定。
WD：工作距离（Working Distance）；
NA：数值孔径（Numerical Aperture）；
