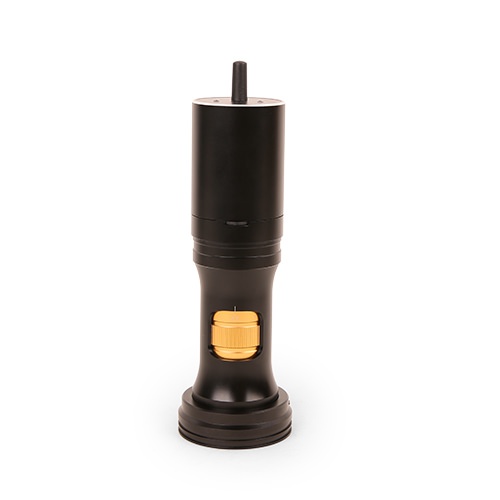

ZM0756WU1080PA 一体机由8x连续变倍镜头主体TZM0756-W100-TV050（标准配置），1080P WiFi或USB接口相机WU1080PA，LED环形光源TZM0756DRL-NPC (可换同轴光源)组成。
WU1080PA模块通过WiFi 或USB接口连接电脑即可直接完成视频与图像的采集，照明光源模块无需外接电源，直接通过光学连续变倍物镜主体连接到WU1080PA模块。
ZM0756WU1080PA 将连续变倍单筒显微镜、WiFi 或USB接口相机，LED照明光源有机地集成为一体，无需选型同安装，将 ZM0756WU1080PA 连接到电脑的USB接口即可直接使用。
ZM0756WU1080PA 满足现代电子设备、半导体、激光、LED、LCD、工业在线检测和生物等领域的数码成像观察、检验和测量。

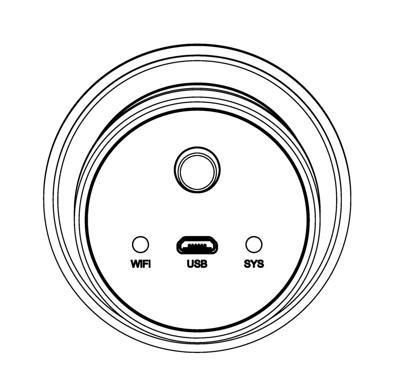

ZM0756WU1080PA后面板接口
| USB 接口数码相机模块 | |
|---|---|
| 物理接口与按键 | 功能描述 |
| LED | LED状态指示灯； |
| Micro USB |
连接Micro USB 5V电源给相机供电,此时相机提供WiFi AP连接模式；
连接电脑USB接口实现视频图像传输； |
| 相机硬件 | 功能描述 |
| WU1080PA相机 | WU1080PA，与光学连续变倍物镜主体集成在一起 |
| 传感器 | Sony IMX307(C), 2M,1/2.8"(5.57x3.13)，像素尺寸为2.9µm x 2.9µm |
| G光灵敏度/暗电流/动态范围/SNR | 1300mv with 1/30s |
| FPS/分辨率 | 50@1920x1080(USB), 50@1920x1080(WiFi) |
| 曝光时间 | 0.01~1000ms |
| USB/WiFi情况下的软件功能与环境 | |
| USB接口 | 通过Micro USB线连接到电脑，传输MJPEG实时图像,支持50fps@1080P; |
| WiFi输出 | 支持802.11b/g/n协议下AP模式，50fps/1920x1080 H264编码视频图像输出和2M（1920x1080）分辨率图像的捕获； |
| 颜色技术 | Ultra-Fine颜色引擎以及3D降噪和局部动态范围调整等技术； |
| ISP功能 | 支持曝光时间/增益调节（自动/手动曝光），白平衡（手动/自动/ROI白平衡），锐化，3D 降噪，饱和度，对比度，亮度，Gamma以及50HZ/60HZ防闪烁，镜像，上下翻转，彩转灰等功能； |
| 捕获/控制SDK | 标准接口API(Windows/Linux/Mac),DirectShow, Twain |
| 相机工作环境 | |
| 工作温度（摄氏度） | -10~ 50 |
| 贮存温度（摄氏度） | -20~ 60 |
| 工作湿度 | 30~80%RH |
| 贮存湿度 | 10~60%RH |
| 供电电源 | USB DC 5V/1A 适配器 |
| 软件运行环境 | |
| 操作系统 | Microsoft® Windows® XP / Vista / 7 / 8 / 10(32 & 64 位) |
| 计算机配置 | CPU:Intel Core 2 2.8GHz 或更高 |
| 内存:2GB或更大 | |
| WiFi适配器：支持802.11 b/g/n； | |
| 显示器:17”或以上 | |
| CD-ROM | |
| 照明模块 | |
| 环形光源 | 亮度可调LED照明环形光源（无线）（TZM0756DRL-NPC） |
| 环形偏振光源 | 亮度可调的LED照明环形偏振光源（无线），（TZM0756DRPL-NPC） |
| 同轴照明光源 | 亮度可调的LED照明同轴光源（无线），同轴光适配器TZM0756CL_NPC |
| 供电方式 | 集成式供电，从此再无电源线缠绕烦恼，样品观察更加自如 |
| 安装方式 | 快速秒级吸合式安装，方便简单 |
| 亮度调节 | 通过3向多功能调节拨轮以及软件界面实现硬件与软件同步光强调节，挥洒自如 |
应用实例
手机显示屏像素阵列
口罩接线
口罩织物纤维
在同轴光照明下的印刷品

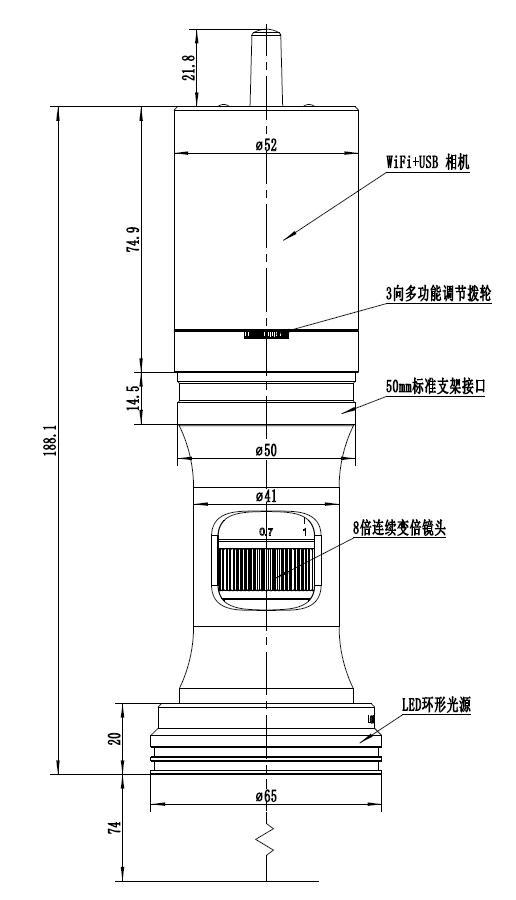

外观尺寸
| 标准装箱清单 | |
|---|---|
| A | 相机包装盒规格: L:17.5cm W:17.5cm H:8.5cm (1pcs, 0.85公斤/ 每盒) |
| B | ZM0756WU1080PA 连续变倍数码一体机一台 |
| C | 无线LED 环形光源(ZM0756DRL-NPC) |
| D | Micro USB 数据线1.5米 |
| E |
电源适配器: 输入: AC 100~240V 50Hz/60Hz, 输出: DC 5V 1A
美标: 型号: POWER-U-12V1A(MSA-C1000IC12.0-12W-US): UL/CE/FCC 欧标: 型号: POWER-E-12V1A(MSA-C10001C12.0-12W-DE): UL/CE/FCC EMI 标准: FCC Part 15 Subpart B EMS 标准: EN61000-4-2,3,4,5,6 |
| F | CD (驱动与应用程序，Ø12cm) |
| 可选附件 | |
| G | 无线LED 偏振环形光源(ZM0756DRPL-NPC) |
| H | 无线LED同轴光源照明器（ZM0756CL-NPC） |
| I | 其他辅助物镜（未示出） |
ZM0756WU1080PA连续变倍单筒主体TZM0756-W100-TV050标准配置参数
ZM0756WU1080PA可选辅助物镜Wxxx的光学参数
当使用同轴光照明时，低放大倍率可能会产生渐晕。
当使用无限远显微物镜作为辅助物镜（可能需要显微物镜适配器）时，TZM0756的放大倍率、视场角和NA值由显微物镜的参数决定。
WD：工作距离（Working Distance）；
NA：数值孔径（Numerical Aperture）；
