GLUX系列背照式CMOS相机

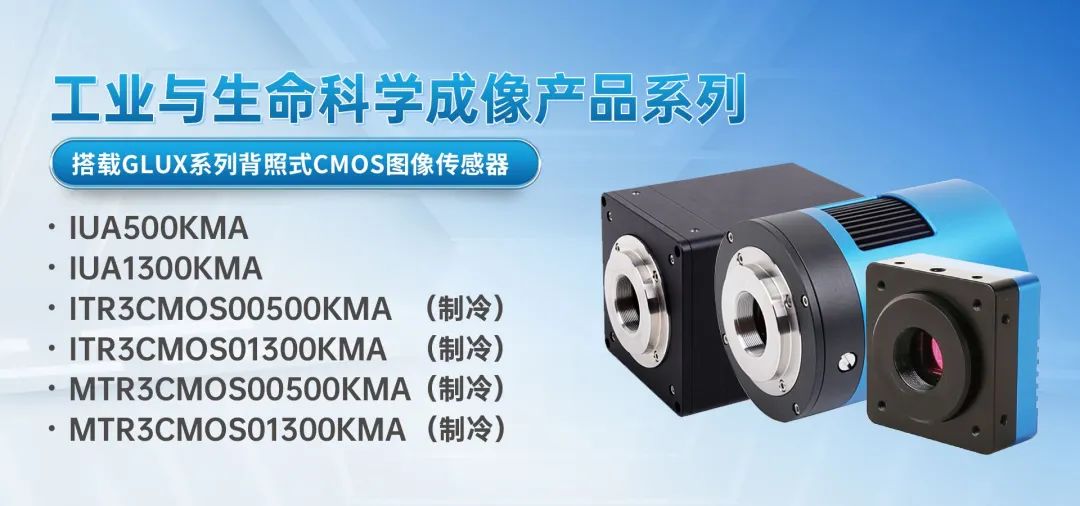

在USB3.0 CMOS系列相机中，图谱光电推出了一系列新产品搭载了GLUX系列背照式CMOS图像传感器——GLUX1605BSI/GLUX9701BSI，如IUA500KMA、IUA1300KMA、ITR3CMOS00500KMA（制冷）、ITR3CMOS01300KMA（制冷）、MTR3CMOS00500KMA（制冷）、MTR3CMOS01300KMA（制冷）。这些产品具备高灵敏度、高帧率、大像元、低读出噪声和紫外响应等特性，广泛应用于微光成像、科学成像、生命科学和高端监控等领域。

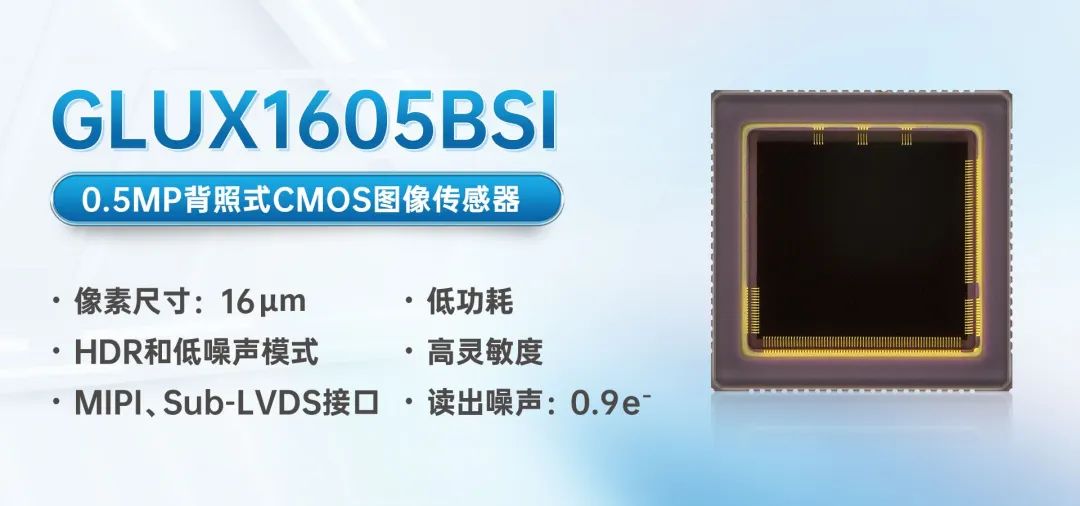

GLUX1605BSI是面向高端微光监控、科学成像而设计的一款SVGA分辨率(800*600)、1″ 光学尺寸的背照式CMOS图像传感器。凭借16 μm的大像素设计、亚电子级别的读出噪声以及高达90%的量子效率，使其具备优异的微光探测能力。GLUX1605BSI支持双增益HDR和低噪声工作模式。在HDR模式下的最高帧率为60 fps，动态范围高达93 dB。GLUX1605BSI采用4对Sub-LVDS和MIPI接口兼容设计，且与GLUX9701BSI管脚兼容。

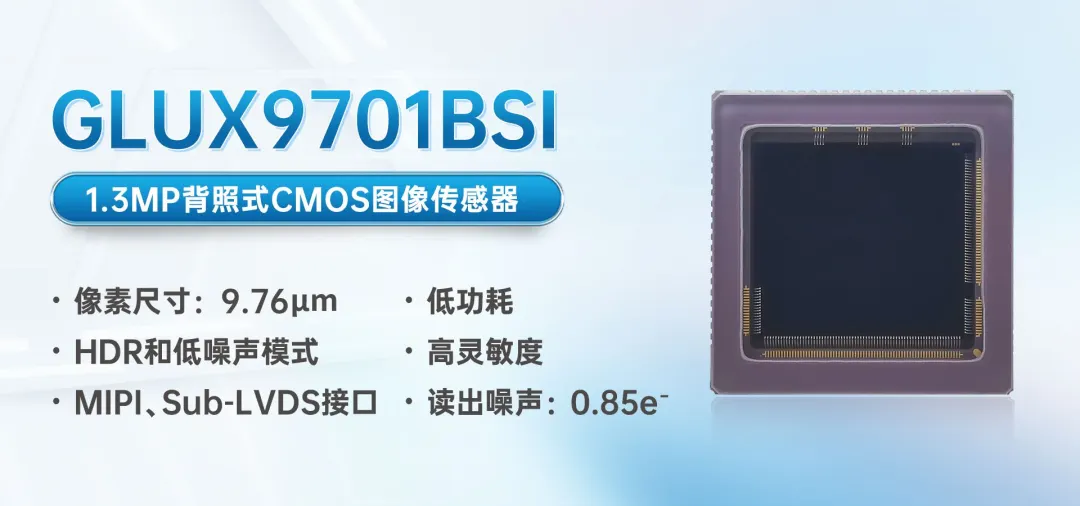

GLUX9701BSI是针对荧光成像、微光成像及高端视频监控等应用而设计的一款130万分辨率、1″ 光学尺寸的背照式CMOS图像传感器；具备超低读出噪声、高灵敏度等特性，结合先进的背照式工艺，使得该产品在星光环境(<10⁻³ lux)下也具备清晰成像的能力。GLUX9701BSI支持双增益HDR和低噪声两种工作模式。在HDR模式下可获得89.5 dB的动态范围。在低噪声模式下读出噪声仅为0.85 e⁻,且功耗仅为160 mW。芯片集成MIPI和Sub-LVDS两种输出接口，可根据实际应用需求选择ISP或FPGA等后端处理芯片。

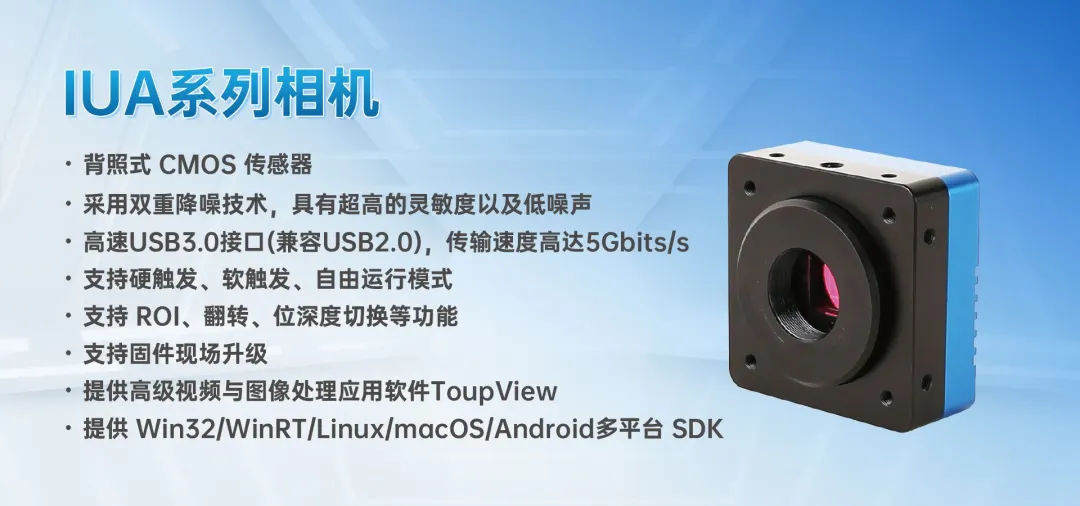

IUA系列相机主要应用在工业和生命科学领域,芯片尺寸横跨1/2.8″ ~1.1″ 。该系列采用USB3.0接口，快速实时传输非压缩图像的图像采集设备，支持通过客户端软件进行图像数据采集和参数设置（如工作模式、图像参数调节等）。其中的KMA是黑白相机系列，KPA是彩色相机系列，支持外触发，内置硬件ISP图像处理引擎，确保色彩还原度与相机速度。

ITR3CMOS系列相机传感器的温度可以通过软件控制，确保在视频或图像噪声小的情况下尽可能高的光电转换量子效率。传感器控制与视频数据传输通过USB3.0快速传输协议接口以实现快速预览。ITR3CMOS系列相机支持自由运行或触发操作模式，支持一次触发采集单张或多张图片。集成了高稳定性的工业级IO模块，可以跟多路外部设备同步，或多相机同步工作,可用于弱光或荧光图像的拍摄。

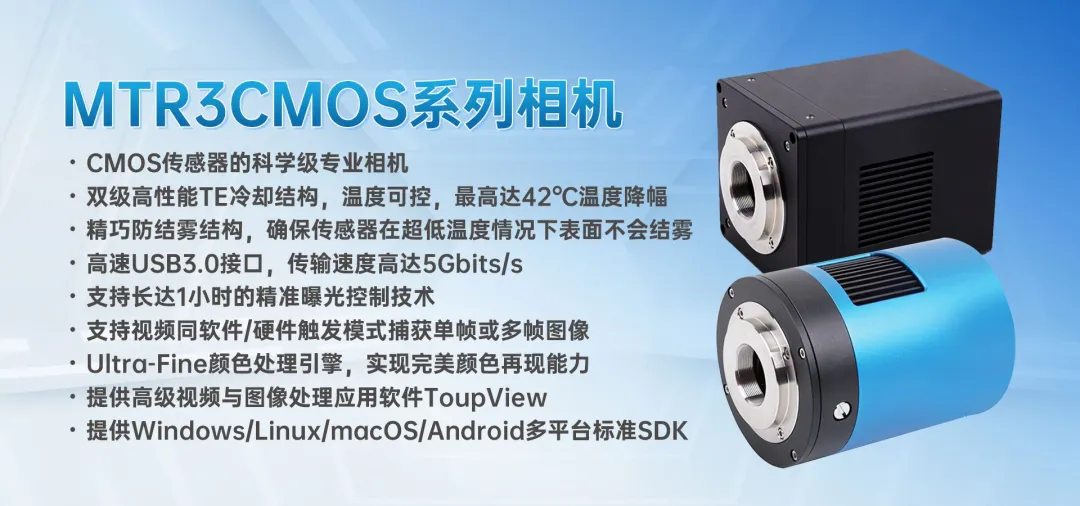

MTR3CMOS系列相机可用于弱光或荧光图像的拍摄，其主要应用包括明场显微镜、暗场显微镜、微分干涉显微镜、活体细胞成像、细胞或组织病理学检测、缺陷分析、半导体检测、精密测量、微光荧光成像、GFP或RFP分析、荧光原位杂交、荧光共振能量转移显微镜、全内反射荧光显微镜、实时共聚焦显微镜、失效性分析以及天体成像等领域。

【应用案例】

【技术参数】
