X5FCAM4K8MPA相机

图谱光电 最新研发的X5FCAM4K8MPA相机 搭载了超高性能的CMOS传感器，支持 多种输出方式（HDMI+WiFi+USB） 。相机内置ARM核，拥有灵活的连接方式。用户可以在HDMI显示器上直接显示控制面板，并且通过USB鼠标接口方便地操控各项参数。同时，用户可通过插入WiFi模块或连接USB线到电脑，使用附送的图谱光电自研软件ToupView或ToupLite直接控制相机硬件。

X5FCAM4K8MPA相机的最大特点是 内置的自动对焦系统 ，能够实现对特定区域的自动对焦。其独特的功能 "AF（Auto Focus）自动对焦+EDF（Extended Depth of Field）自动景深合成" ，可以在高倍率场景下对不同区域进行对焦，将各自的清晰区域合成，从而让用户获得高景深、高精细的图像。

▲ AF自动对焦+EDF景深合成功能演示

X5FCAM4K8MPA相机还配备了 自动测量 和 自动寻边 功能。自动测量通过顶部工具条调出，包括 “两点自动测平行间距”、“自动测圆”、“自动测圆环”、“自动测矩形”、“自动测多边形轮廓”等选项 。自动寻边功能出厂时默认开启，可通过底部工具条设置，包括调节检测精度和范围， 寻边范围默认40个像素，可调节范围为5~50个像素 。

▲自动测量和自动寻边功能演示

X5FCAM4K8MPA相机特点

• 搭载Sony Starvis 2背照式CMOS传感器
• 支持4K HDMI/WiFi/USB多接口同步输出
• 4K/1080P HDMI 输出自适应切换
• 4K 60fps低延时HDMI输出，平均延时为40ms
• SD卡/USB闪存盘保存捕获视频或图像，并支持本地预览与回放
• 全新浏览界面，提供丰富的文件操作功能，包括图片与图片对比、图片与实时视频对比，以及多张图片景深合成功能
• 提供多种对焦方式，可修改对焦区域大小，并支持对焦+景深合成模式，方便在高倍率下合成高景深图片
• 强大的ISP功能，锐化和3D降噪效果显著，ROI白平衡更加精准
• 提供实时视频景深合成和WDR输出功能
• 提供生物和体视显微镜默认ISP参数切换，方便二次调整优化
• 内置XCamView软件，提供丰富的图像处理和测量功能，包括自动寻边和自动测量功能
• 支持ToupView/ToupLite软件，电脑端操作更便捷
• 提供iOS/Android移动端应用，可在免费应用商店下载

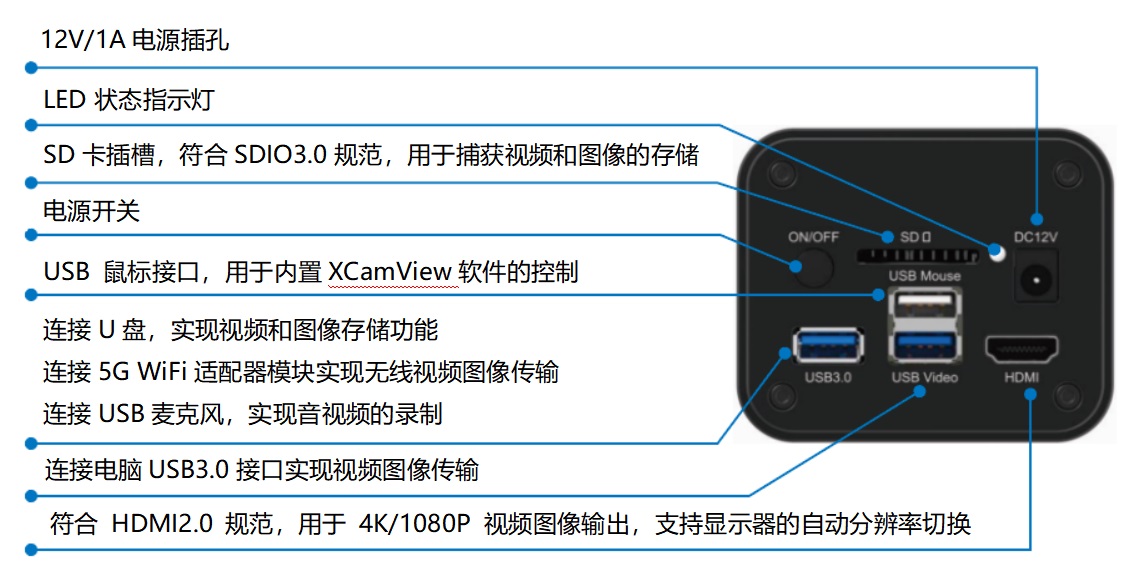

相机接口说明

应用领域

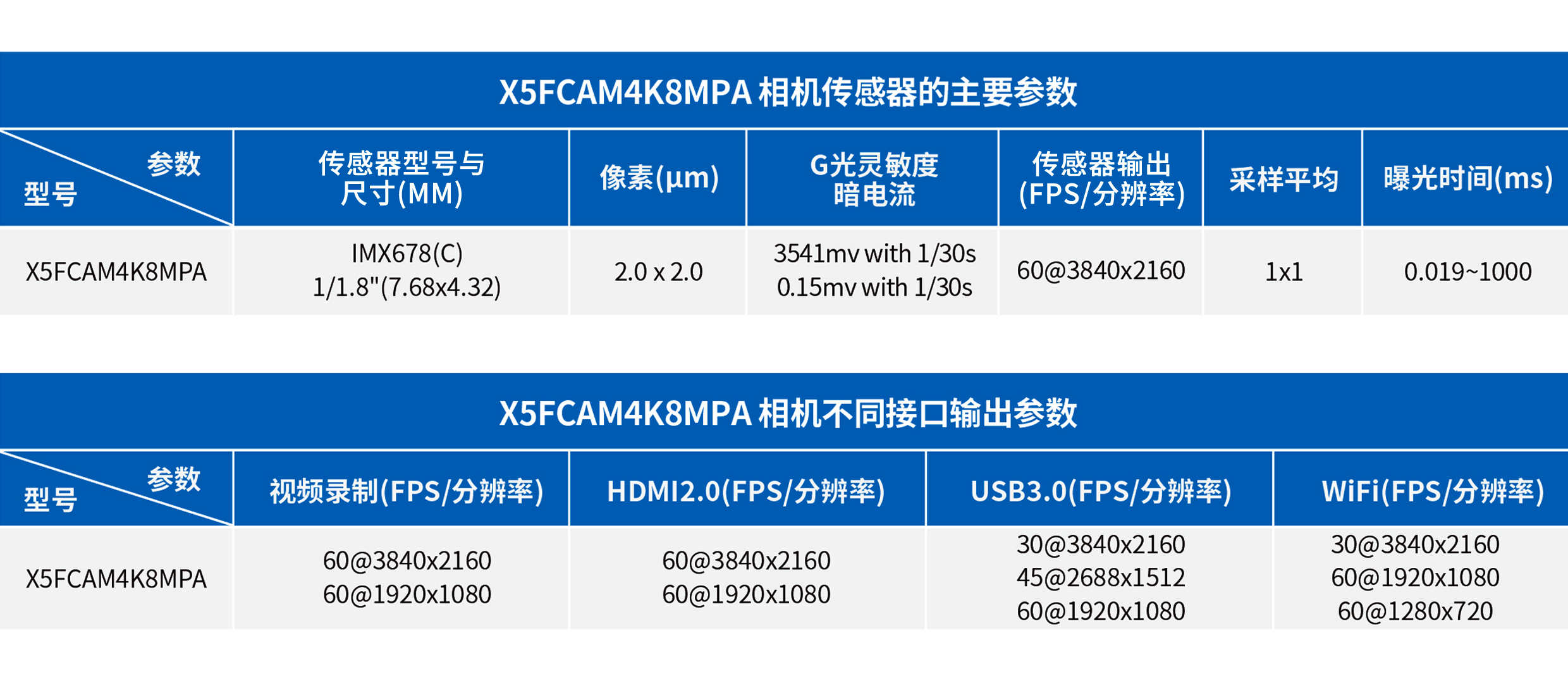

产品技术参数

相机4种连接使用方式

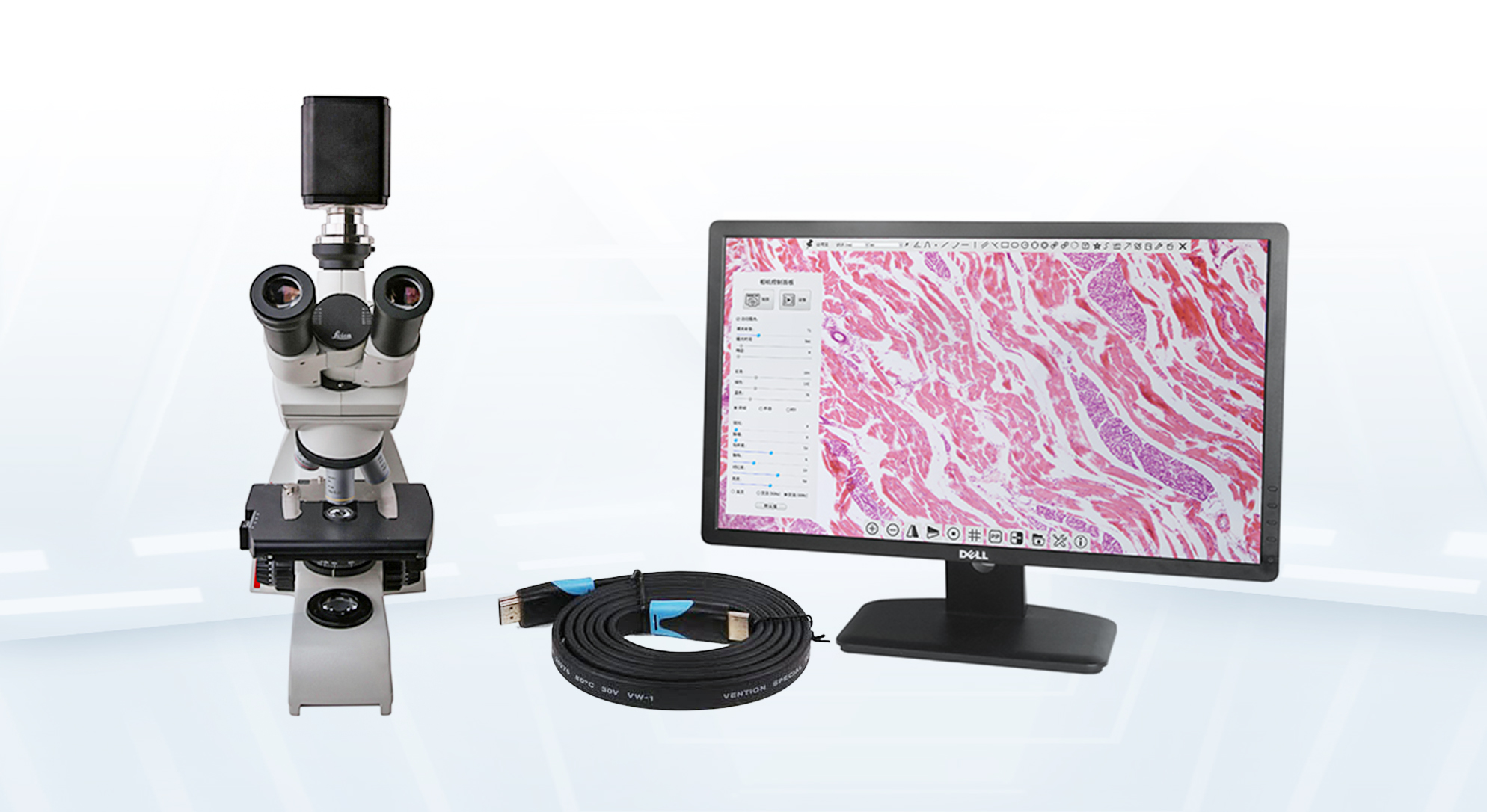

1、X5FCAM4K8MPA相机内置XCamView软件通过鼠标控制，在HDMI显示器上显示。

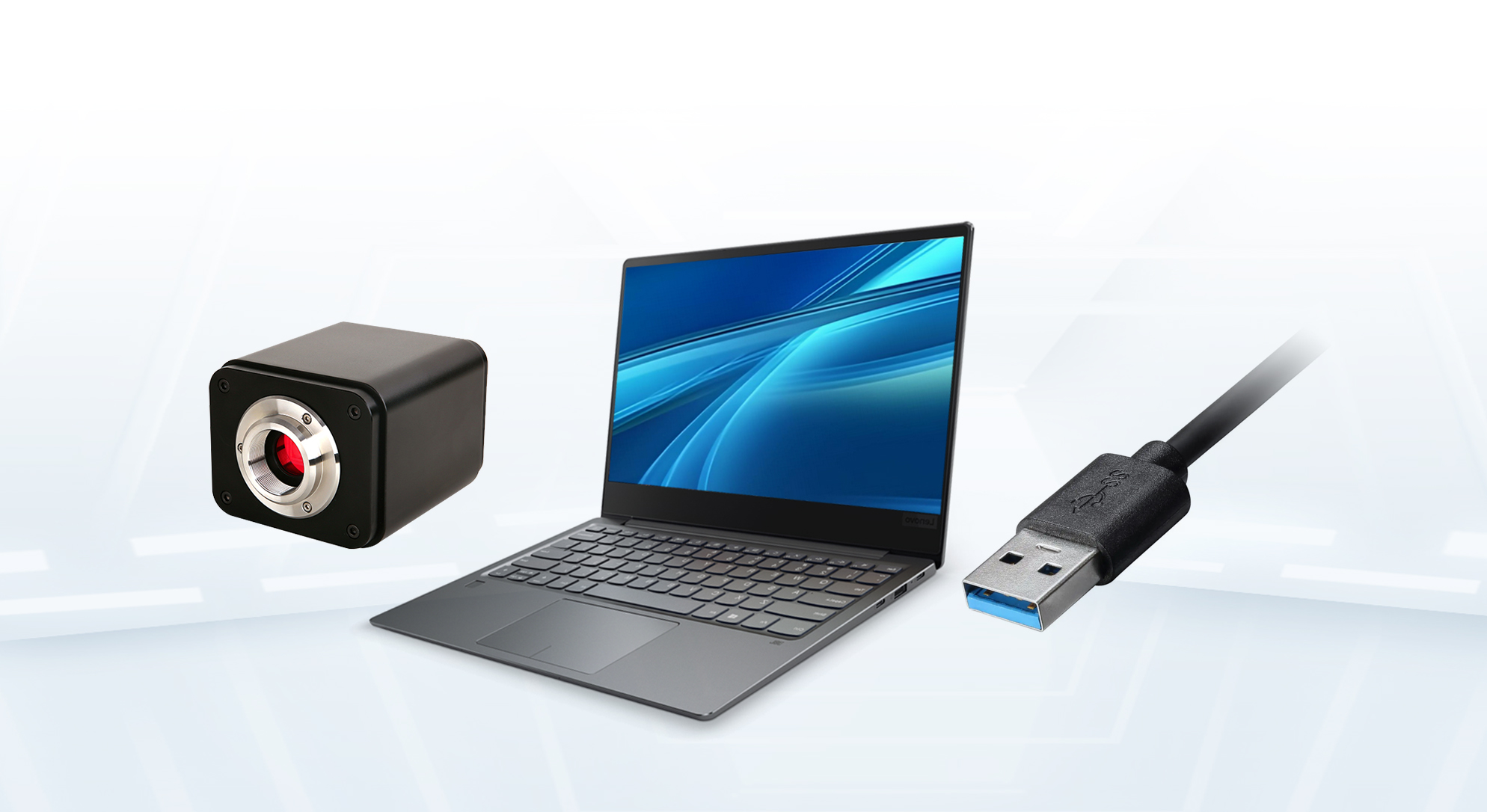

2、X5FCAM4K8MPA相机通过USB3.0线连接电脑使用。

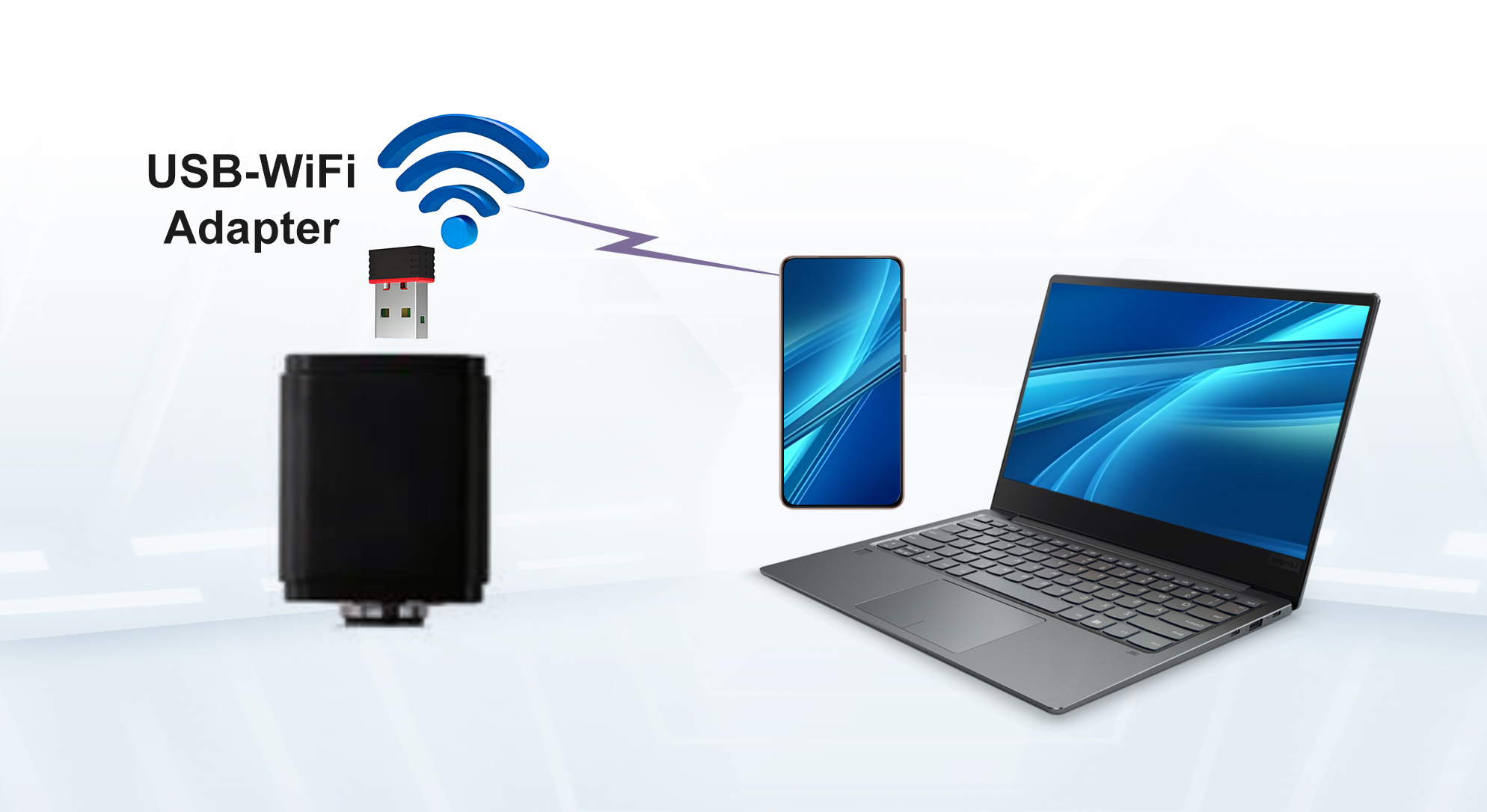

3、X5FCAM4K8MPA相机作为AP，电脑或移动设备通过WiFi连接到相机。

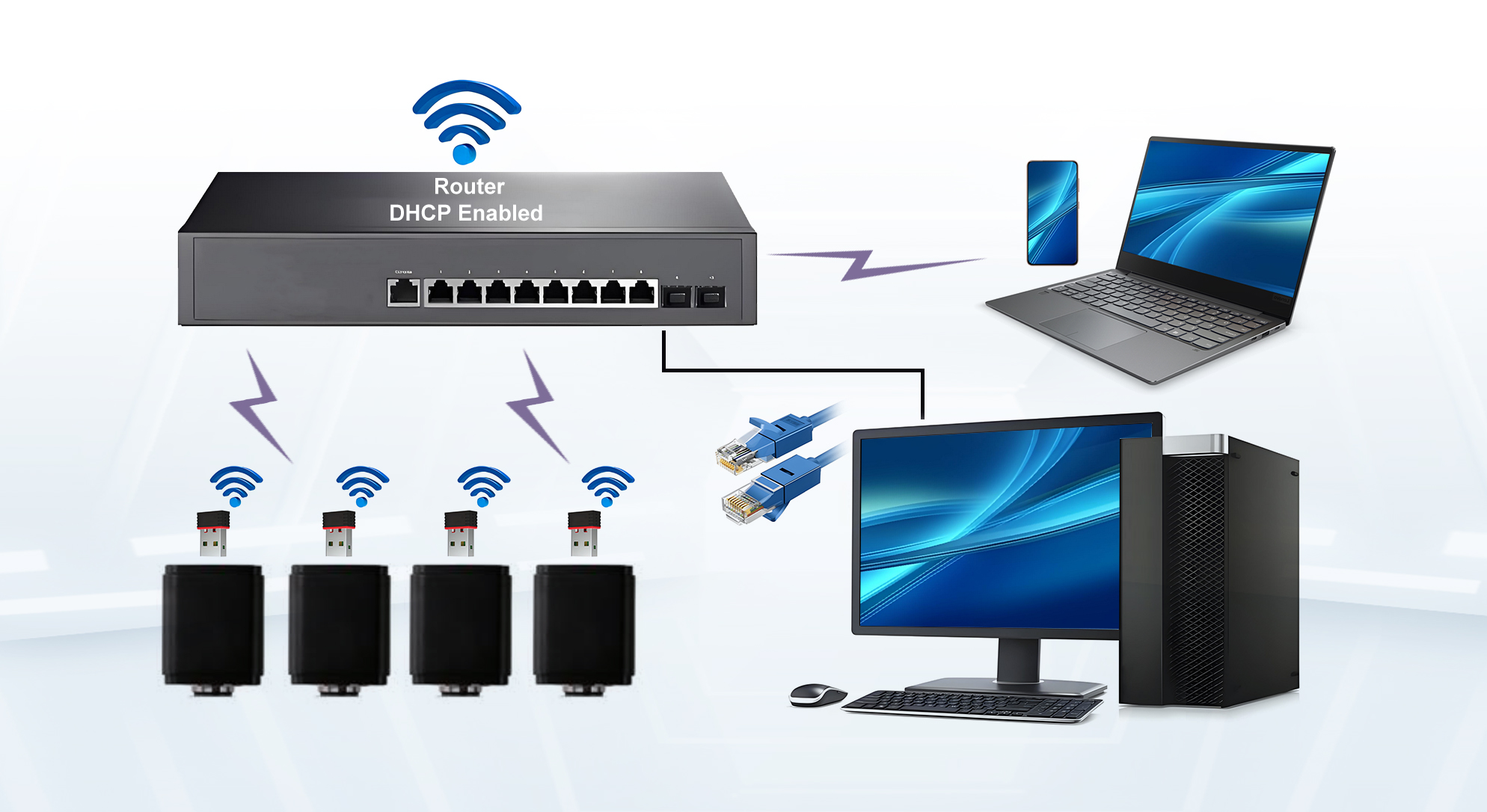

4、多台X5FCAM4K8MPA相机经WiFi STA模式连到交换机或路由器组网使用。
