图谱光电sMAX系列科学级显微制冷新款相机：sMAX16AM和sMAX16BM。
新款sMAX16AM和sMAX16BM相机分别搭载了GSENSE4040 3.2"、GSENSE4040BSI 3.2"图像CMOS传感器，针对传感器固有的热噪声，专门设计了高效制冷模块，使得相机传感器的工作温度比环境温度低达35℃-40℃。针对制冷相机常见的低温结雾现象设计了防结雾机制，确保传感器和滤光片表面在低温情况下不会结雾。视频与图像数据通过USB3.0或CameraLink超高速传输接口传输以实现快速预览。相机可选配GPS功能，满足天文等特定需求。
sMAX16AM科学级显微制冷相机特性
采用GSENSE4040科学级CMOS传感器
300nm-1000nm 宽光谱范围
Peak QE：73.94%@600nm
支持紫外、可见、近红外波段应用场景
精准控温，温差可达40℃
分辨率：4096 x 4096
9μm像元
卷帘快门
USB3.0 / CameraLink 接口，支持两个接口同时输出
12-bit ADC / 16-bit combined HDR
USB3 / CameraLink 帧率可达 20fps / 23fps
8Gb 内存
支持 HCG / LCG / HDR 模式
支持 Global Reset 模式
超低读出噪声：3.5e-
最大信噪比：49.3dB(LCG 2.8x)
动态范围：83.4dB(16bit HDR12HL)
支持外部 IO 触发控制
1

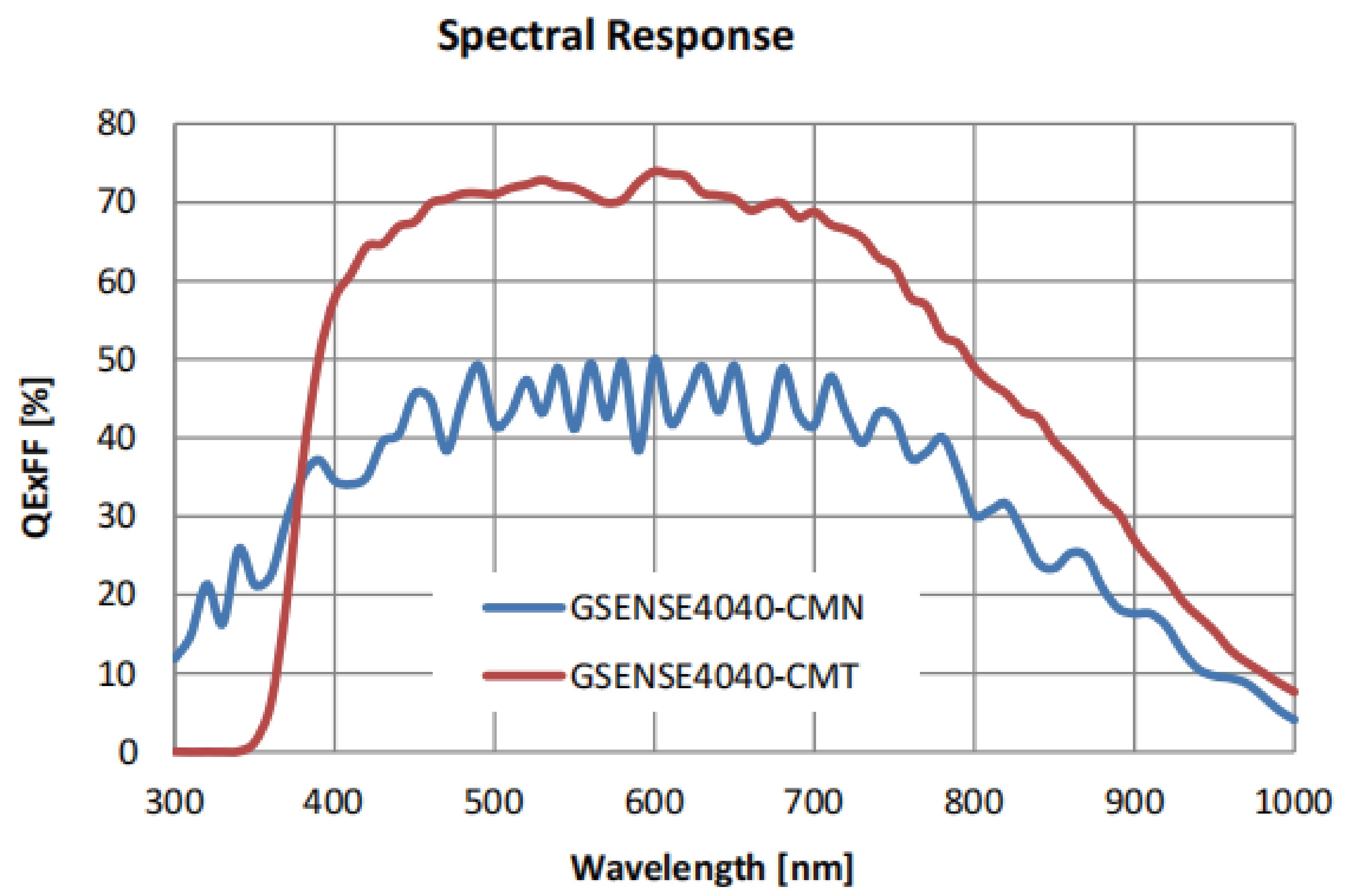

光谱响应曲线
2
相机运行模式
相机运行模式支持：视频模式或触发模式。
相机触发模式支持：软触发模式或外触发模式（光耦隔离输入、GPIO0、GPIO1、计数器分频模式和脉冲模式（PWM））。
3
DDR3缓存
相机内置 1024MB (8Gb) DDR3 缓存，确保相机工作时不丢帧。
4
Binning
sMAX16AM 相机支持叠加或平均的 1×1 到 8×8 数字 binning，以及平均的 1×1 到 2×2 硬件 binning。硬件binning可以获得比软件 binning 更高的帧率。
5
转换增益
相机支持HCG和LCG模式，HCG有较低的读出噪声，LCG有较高的满井电荷。用户可以根据不同的应用选择不同的模式。
6
DC19V 供电和制冷系统
当DC19V电源插入时，相机制冷系统和图像系统都采用统一的 19V 供电。
当DC19V电源断开时，相机无法工作。
相机的制冷系统为TEC制冷，采用外部散热结构和风扇辅助散热，工作温度可调至特定数值，有效制冷温度可低于环境温度35-40°C，高效的制冷系统保证了极低的暗电流水平。
TEC系统采用PID算法控制，使TEC精确的调节到目标温度，温度偏差为0.1°C。
7
窗口玻璃
sMAX16AM使用AR增透保护玻璃，尺寸 52.00mm*50.00mm*1.10mm。

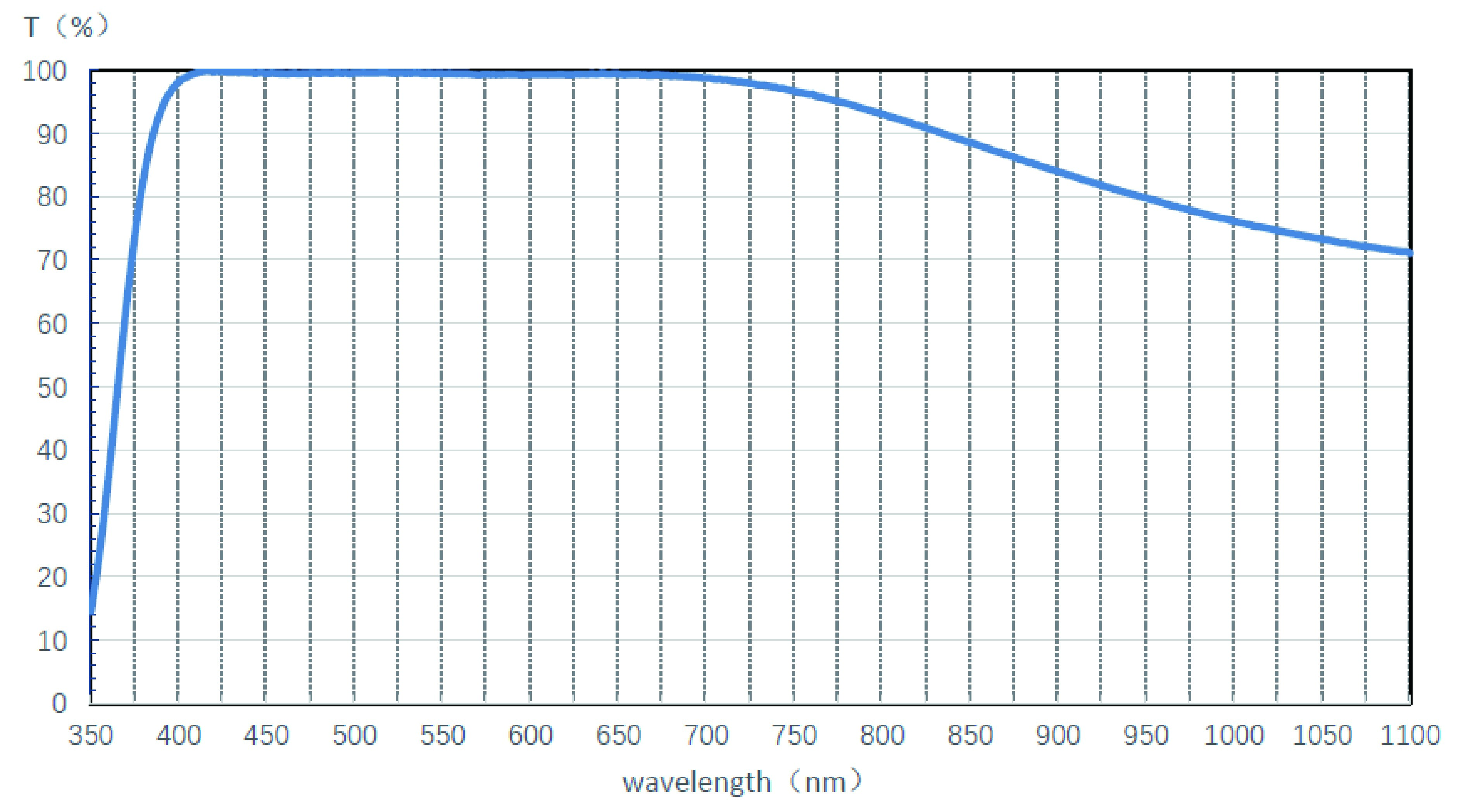

透过率曲线图
sMAX16BM科学级显微制冷相机特性
采用GSENSE4040BSI科学级CMOS传感器
200nm-1100nm 宽光谱范围
Peak QE：90%@550nm
支持紫外、可见、近红外波段应用场景
精准控温，温差可达40℃
分辨率：4096 x 4096
9μm像元
卷帘快门
USB3.0 / CameraLink 接口，支持两个接口同时输出
12-bit ADC / 16-bit combined HDR
USB3 / CameraLink帧率可达20fps / 23fps
8Gb 内存
支持HCG / LCG / HDR模式
支持Global Reset模式
超低读出噪声：2.3e-
最大信噪比：45.9dB(LCG 3x)
动态范围：85dB(16bit HDR12HL)
采用GSENSE4040BSI科学级CMOS传感器
支持外部 IO 触发控制
1

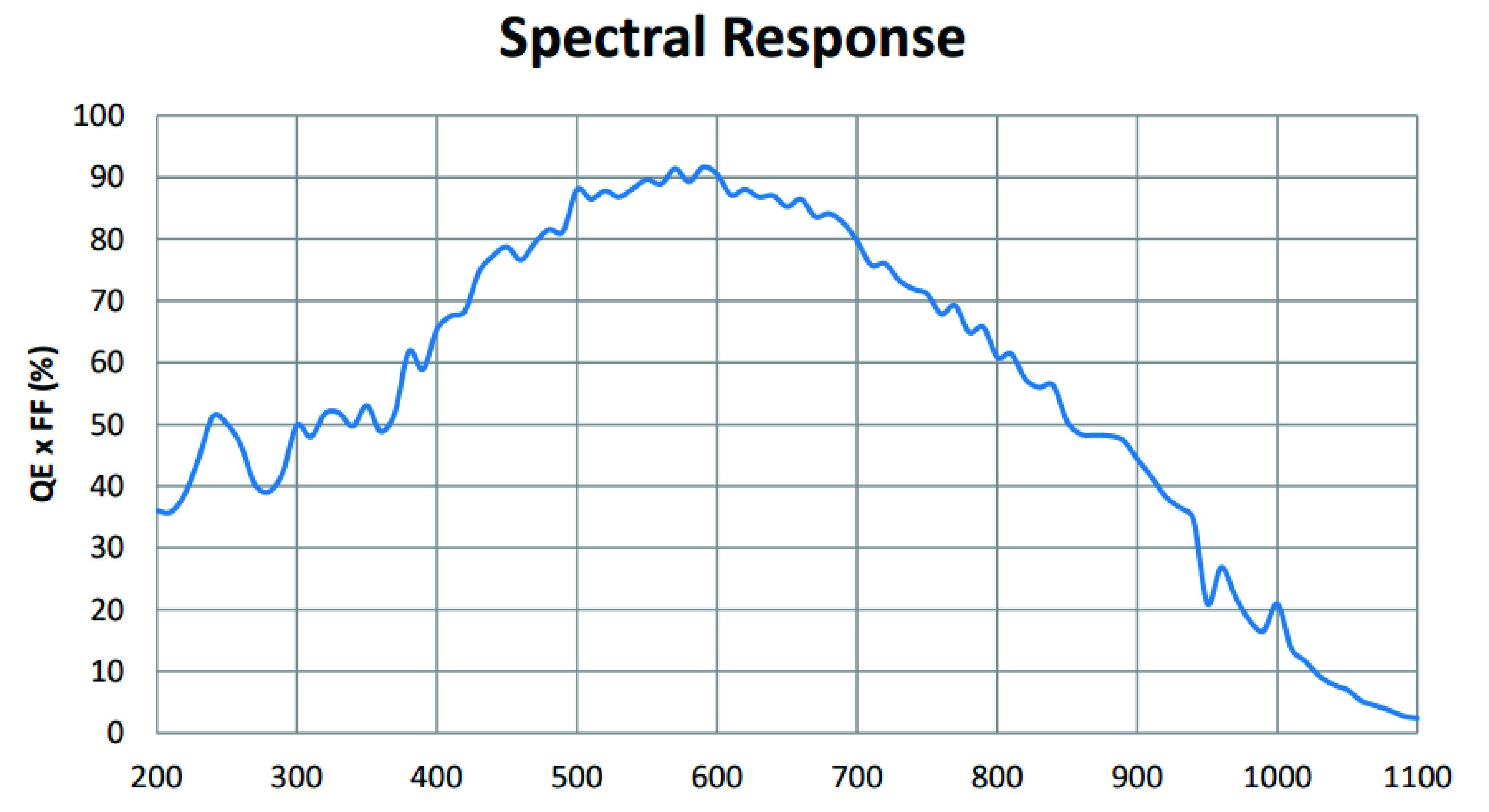

光谱响应曲线
2
相机运行模式
相机运行模式支持：视频模式或触发模式。
相机触发模式支持：软触发模式或外触发模式（光耦隔离输入、GPIO0、GPIO1、计数器分频模式和脉冲模式（PWM））。
3
DDR3缓存
相机内置 1024MB (8Gb) DDR3缓存，确保相机工作时不丢帧。
4
Binning
sMAX16BM相机支持叠加或平均的1×1到8×8数字binning。
5
转换增益
相机支持HCG和LCG模式，HCG有较低的读出噪声，LCG有较高的满井电荷。用户可以根据不同的应用选择不同的模式。
6
DC19V 供电和制冷系统
当DC19V电源插入时，相机制冷系统和图像系统都采用统一的19V供电。
当DC19V电源断开时，相机无法工作。
相机的制冷系统为TEC制冷，采用外部散热结构和风扇辅助散热，工作温度可调至特定数值，有效制冷温度可低于环境温度35°C-40°C，高效的制冷系统保证了极低的暗电流水平。
TEC系统采用PID算法控制，使TEC精确的调节到目标温度，温度偏差为0.1°C。
7
窗口玻璃
sMAX16BM使用UV Quartz glass JGS2滤光片，滤光片尺寸52.00mm×50.00mm×1.10mm。

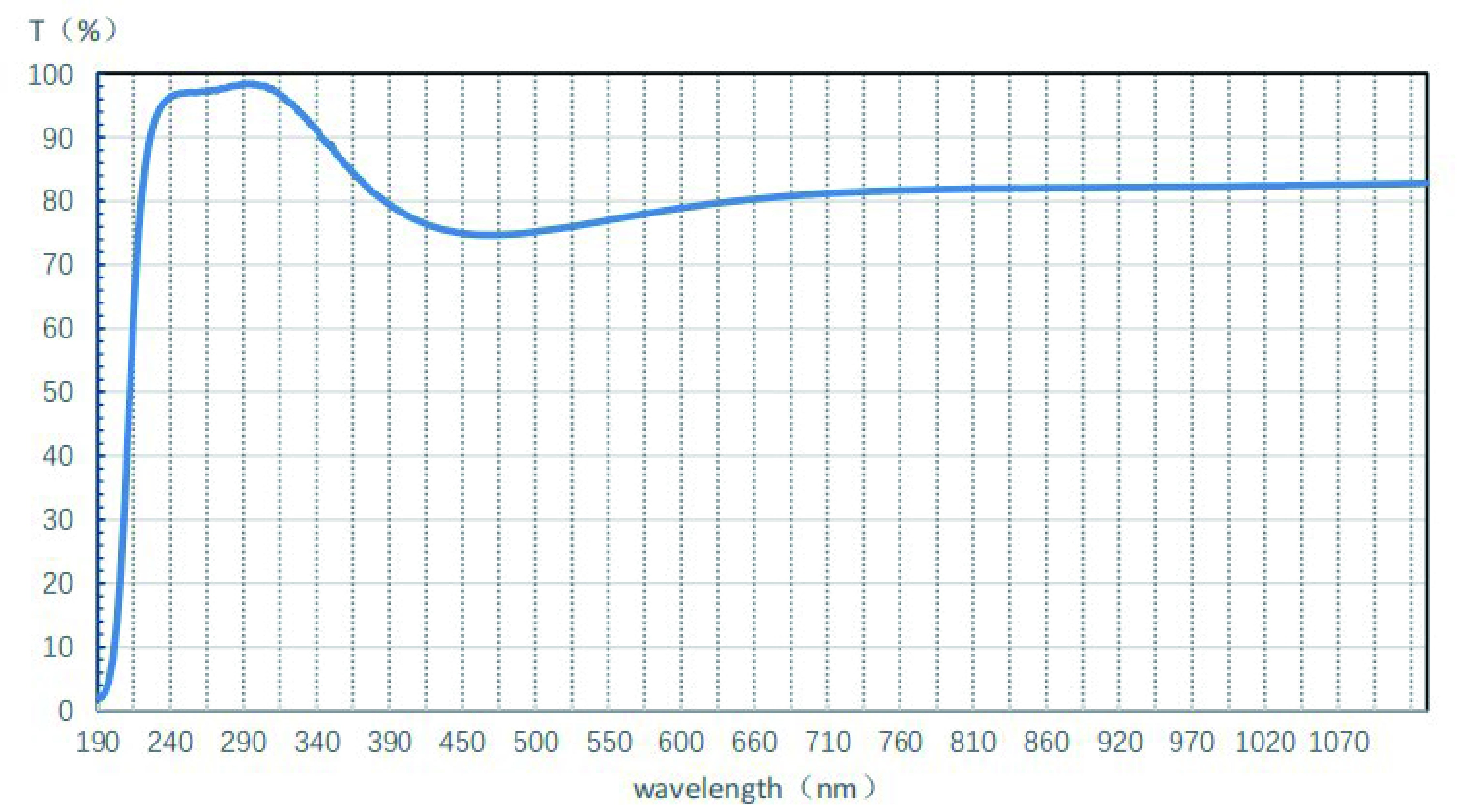

透过率曲线图

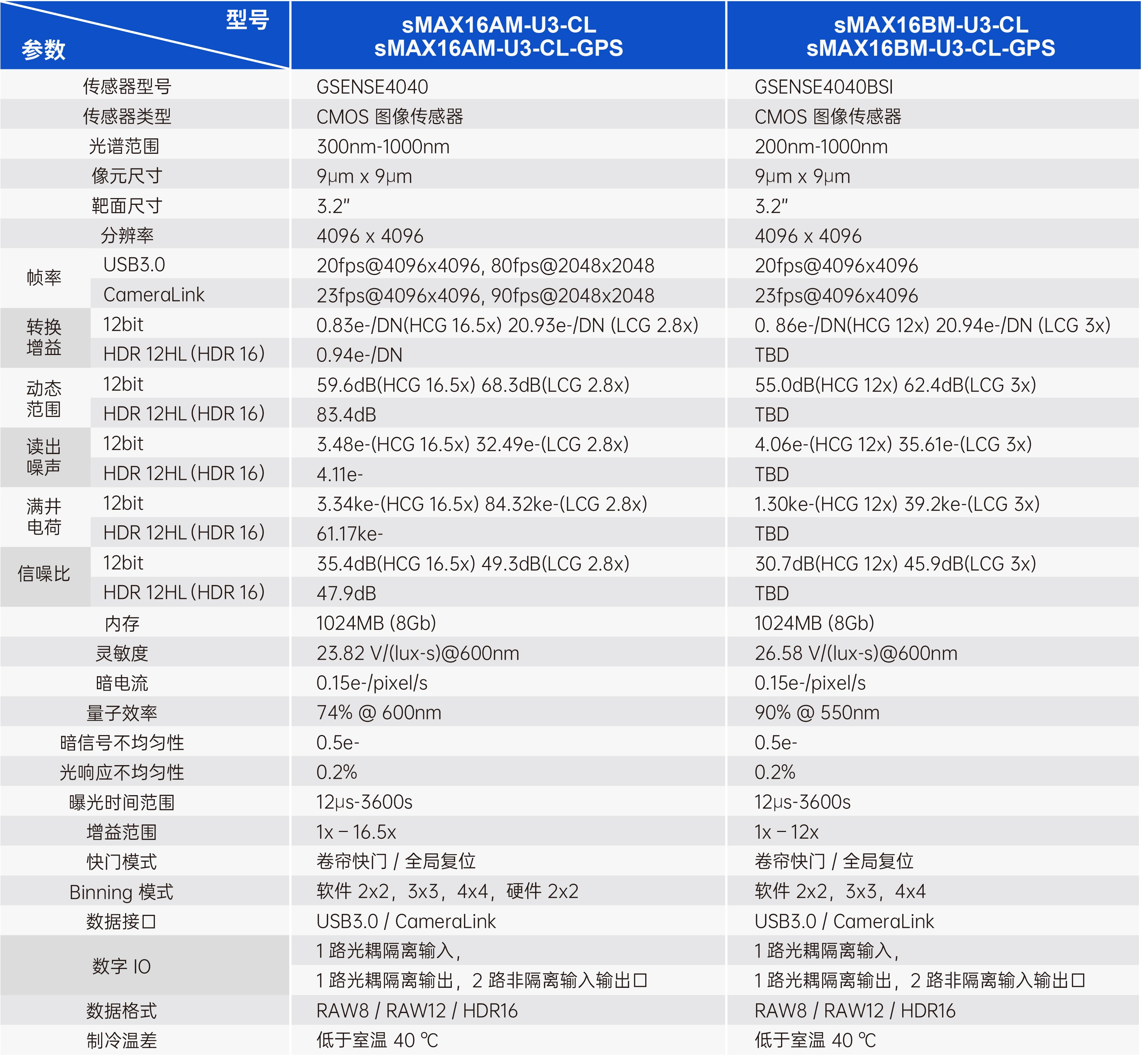

sMAX16AM 和 sMAX16BM 技术参数
应用领域
