AFDM(Auto Focus Digital Microscope)是图谱光电自主研发的一体化数码显微镜,由AFDM数码模块、AFDM镜头模块和AFDM照明模块三大模块组成;通过搭配不同规格的HDMI相机、电动变倍镜头和照明光源,可组成多样化产品系列,满足不同客户需求。
AFDM系列支持多种支架安装方式,具备电动光学变倍功能,提供自动/手动双对焦模式。数码模块采用高性能SONY CMOS传感器,内嵌ARM处理器,可直接连接HDMI显示器。配备XCamView控制软件,集成相机控制、测量工具、自动对焦等功能模块,支持USB鼠标直接操作。图像和视频可存储至SD卡/USB闪存盘,便于现场分析和后续研究,广泛应用于工业检测、医学观察、教学科研及自动化系统等领域。
AFDM512系列支持HDMI/NETWORK/USB多接口控制与视频输出(ToupView),最高支持4K/60FPS输出,变倍范围1X-18X,具备电动变倍和自动对焦功能。
产品特点
标准工作距离时,AFDM512A低倍视野为255mm*145mm,高倍时视野为14.2mm*8mm;AFDM512B低倍视野为655.8mm*368.9mm,高倍时视野为36.4mm*20.5mm;用户可以在低倍视野下快速定位目标物体,在高倍视野下进行显微观测;
标准测量工作距离下,相机内已存放了1~18倍默认测量定标信息,用户可精准测量;
数码模块采用Sony IMX415 1/2.8” 4K Starvis CMOS,信噪比高;
4K HDMI/NETWORK/USB多接口输出;
4K/1080P HDMI输出自适应切换;
4K60fps低延时HDMI输出,平均延时40ms;
SD卡/USB闪存盘保存捕获图像或视频,并支持本地预览与回放;
支持RAW格式图像的捕获与显示;
支持拍照通过网络自动上传到服务器功能;
支持USB音控模块,实现语音指令实时操控相机进行拍照、录像以及冻结等操作;
全新浏览界面,提供丰富的文件操作功能,图片与图片对比,图片与实时视频对比,多张图片景深合成功能,多张图片拼接功能;
提供多种对焦方式,对焦区域大小可修改;提供对焦+景深合成模式,方便在高倍率下多个对焦区域合成高景深图片;
提供实时视频景深合成功能;
提供场景默认ISP参数切换,方便二次调整优化;
内嵌XCamView软件用于控制相机,内嵌鼠标操控的相机控制面板、测量工具条、综合控制工具条、自动对焦控制面板;
强大的ISP功能,锐化和3D降噪效果显著,ROI白平衡更加精准;
ToupView/ToupLite软件,电脑端操作更便捷;
iOS/Android移动端应用,免费应用商店下载;
头部吸合式LED环形灯或外接照明电源,亮度可直接由相机控制,整洁、简单方便;
适配直径76mm适配器支架,可快速构建连续变倍显微视频一体机。

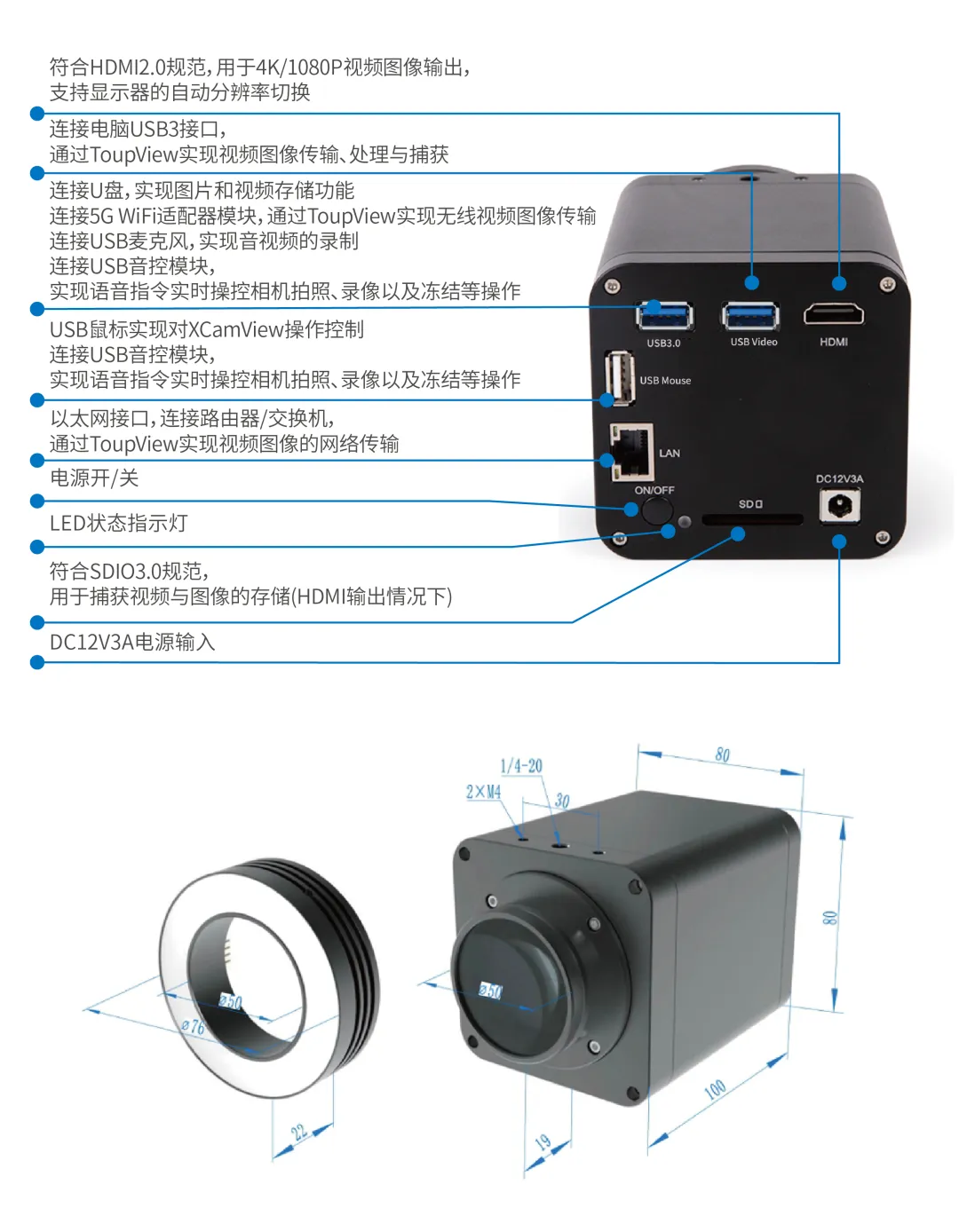

产品接口与外观尺寸

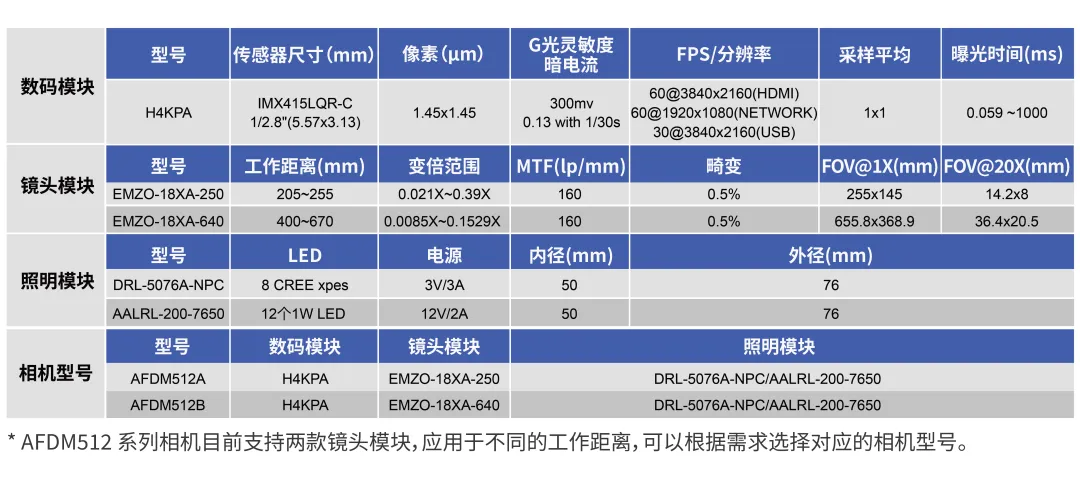

规格参数

应用案例
如需详情信息参数或产品手册可访问图谱光电官方网站(www.touptekphotonics.com.cn)。关注图谱光电公众号或点击下方“阅读原文”可快速访问产品页面。
