BSM系列短波红外显微系统

图谱光电最新上市的BSM系列短波红外显微系统(Brightfield SWIR Microscope,明场短波红外显微镜),主要是由照明系统、成像系统和机械系统三大系统组成,搭配图谱光电SWIR系列400nm-1700nm波段相机,对于硅基产品、膜材产品具备较好穿透能力,特别适合半导体、芯片、精密电路等工业产品内部特征识别及缺陷检测。显微系统采用模块化设计,根据不同的应用领域,且SWIR系列相机提供USB3 / GigE/ 10G / CameraLink等接口选择,并支持OEM定制。


管镜系统参数


型号:BSM-T180VA/BSM-T090VA:


支持常规无限远 SWIR 显微物镜;


管镜焦距:180mm/90mm;


成像光路像面尺寸:24mm(使用 180mm 焦距管镜);


成像光路光谱范围:900-1700nm;


相机接口:C 接口;


照明方式:同轴落射式科勒照明;


照明光源:1550/1400/1300/1200nm LED 光源。

型号:BSM-T100VA:


支持高数值孔径无限远 SWIR 显微物镜;


管镜焦距:100mm;


成像光路像面尺寸:33mm(使用 200mm 焦距管镜);


成像光路光谱范围:900-1700nm;


相机接口:C 接口;


照明方式:同轴落射式科勒照明;


照明光源:1550/1400/1300/1200nm LED 光源。

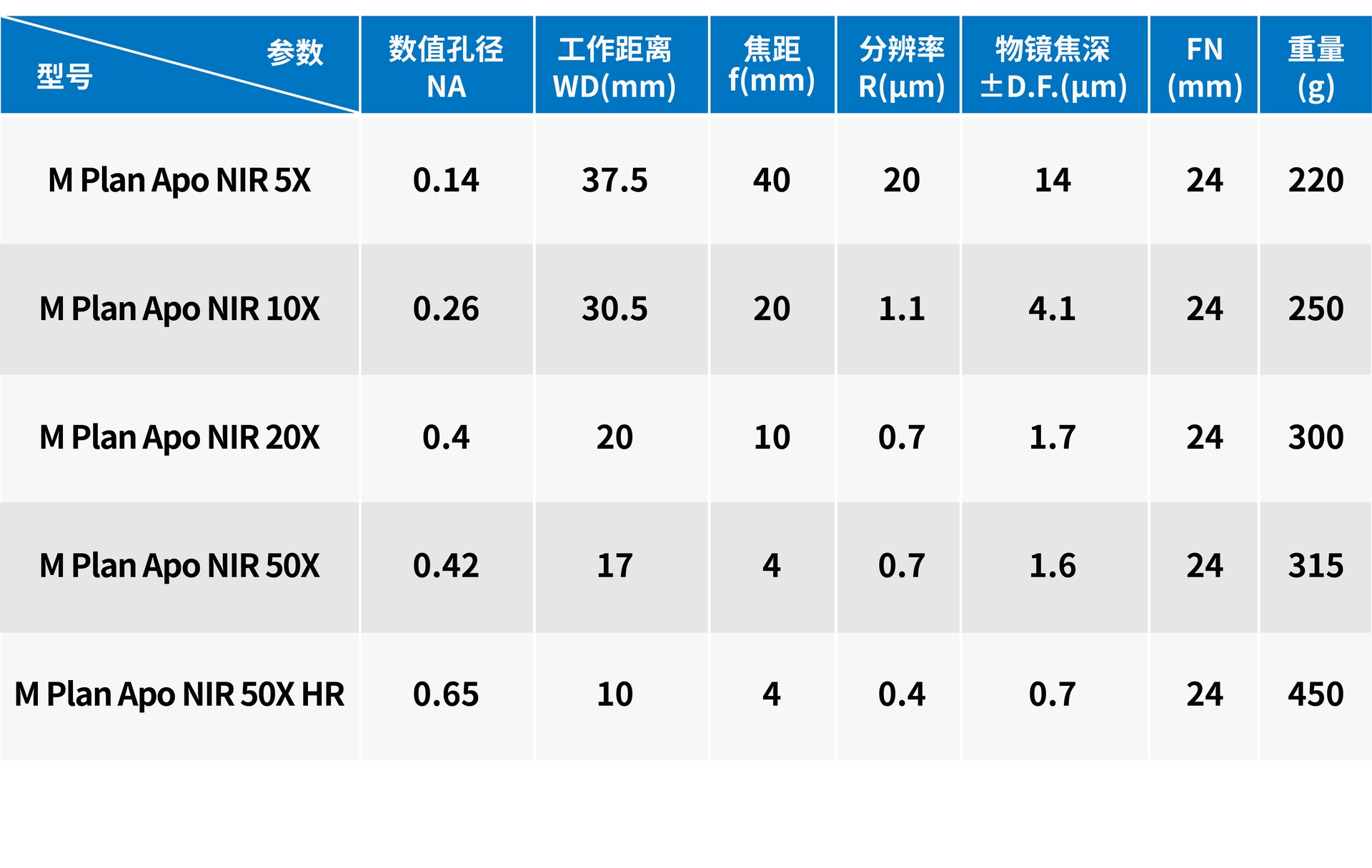

显微物镜参数


BSM系列短波红外显微系统

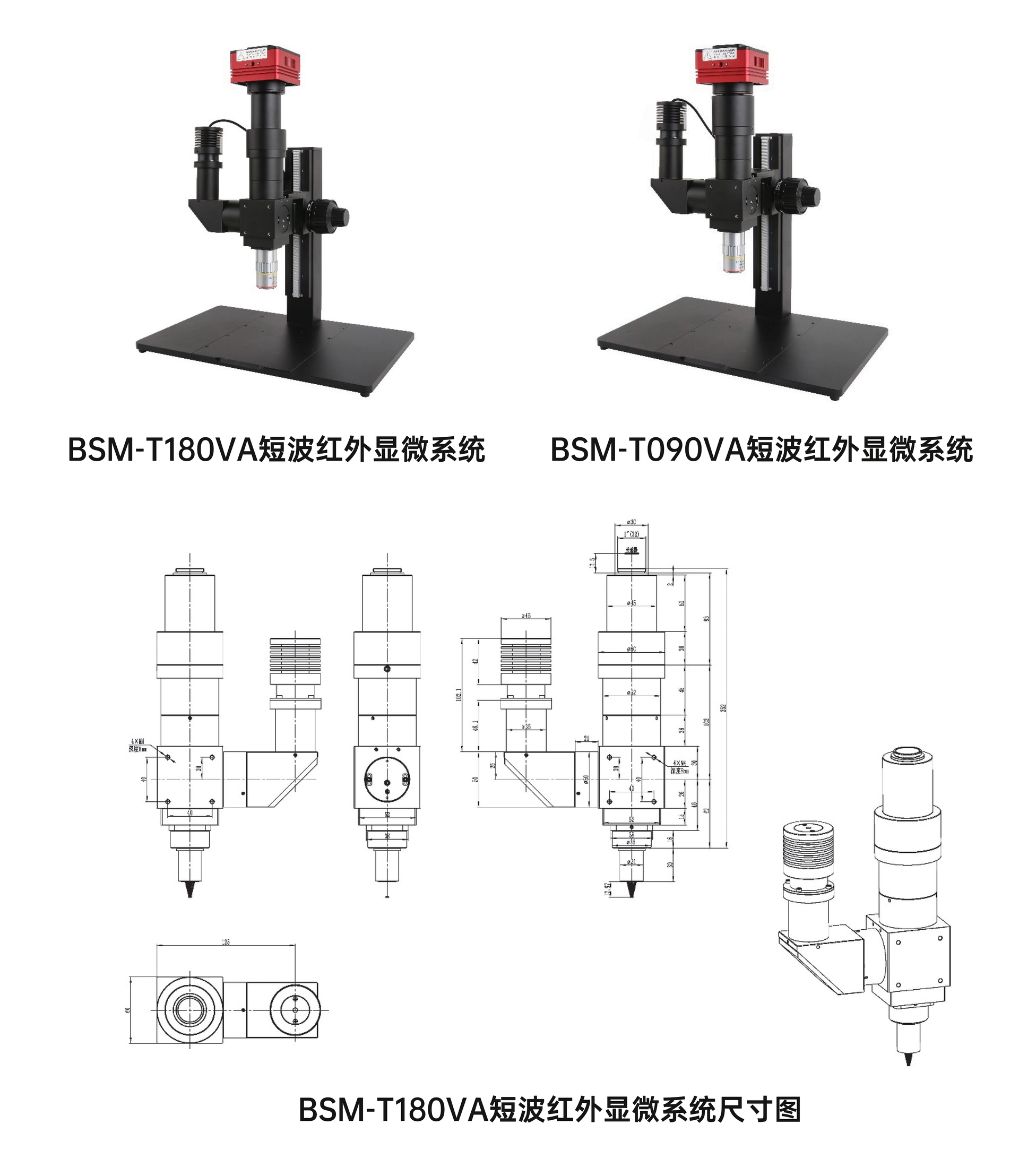

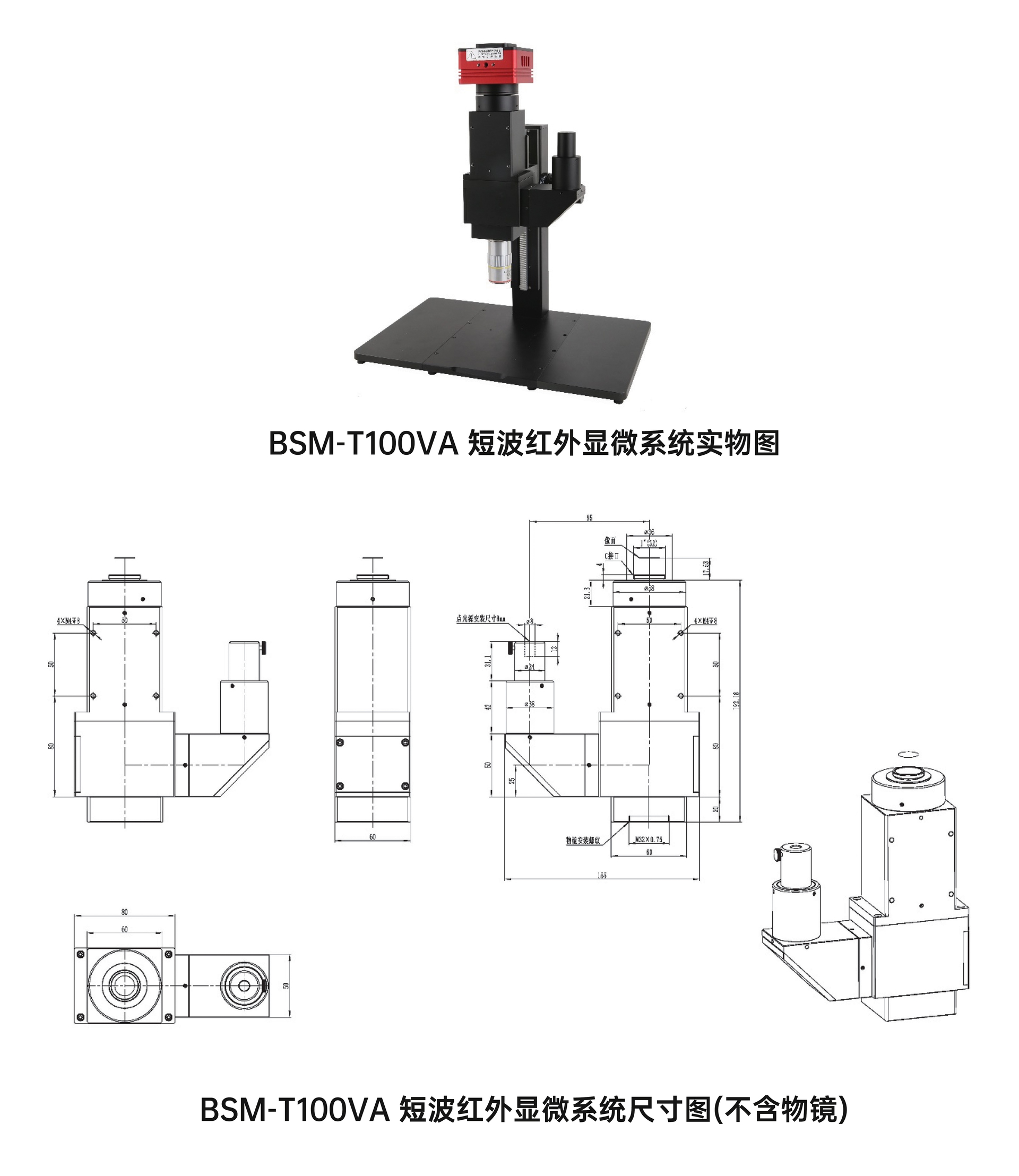

显微系统外观尺寸


BSM系列短波红外显微系统
BSM系列短波红外显微系统

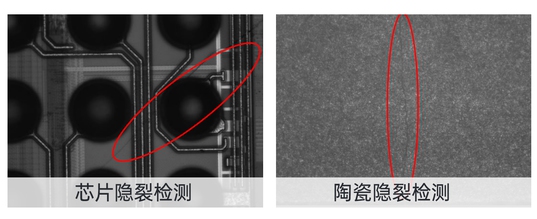

应用案例


BSM系列短波红外显微系统
