简介

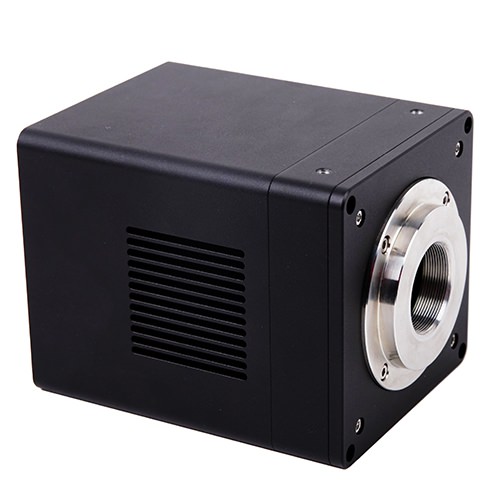

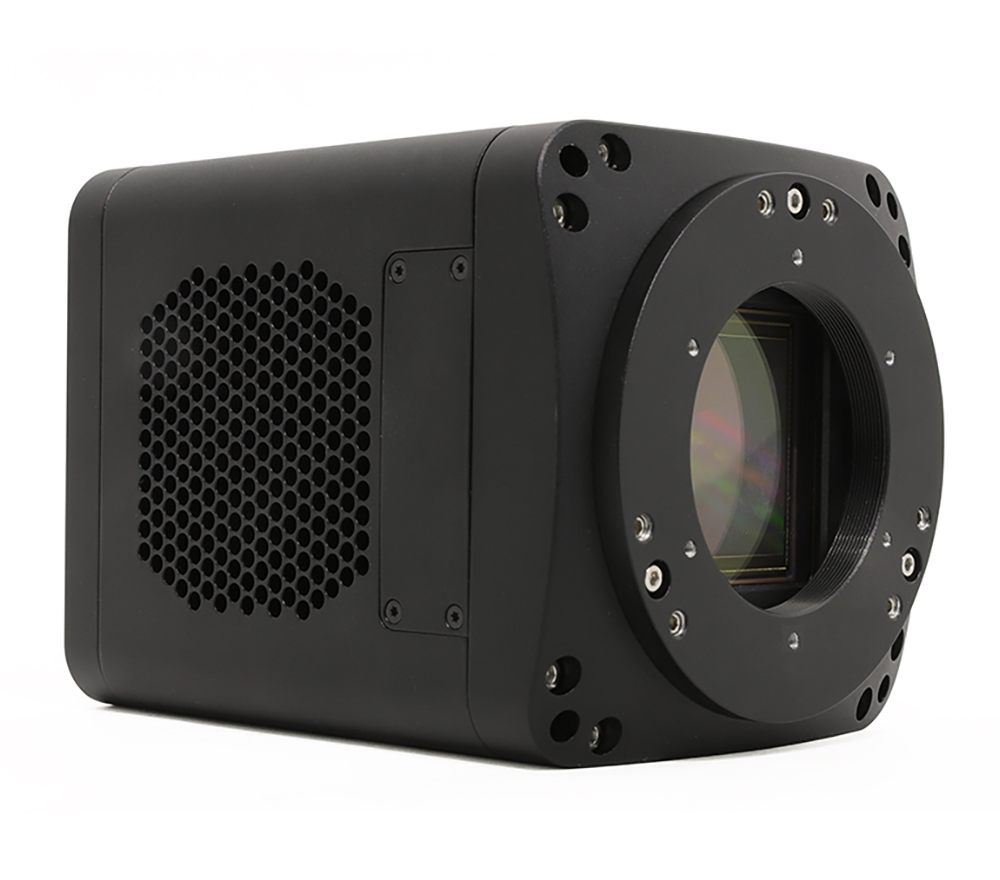

sMAX科学相机/高灵敏度科学相机
sMAX系列相机搭载了 GSENSE 系列高性能大像素或全画幅图像传感器，针对传感器固有的热噪声，专门设计了高效制冷模块使得相机传感器的工作温度比环境温度低达40度。针对传感器表面常见的低温结雾现象，设计了防结雾结构，确保传感器表面在低温情况下不会结雾。 sMAX 系列这一独有技术大大降低了图像噪声，保证了高质量图像的获取。
sMAX系列显微相机的视频与图像数据传输通过 USB3.0/Camera Link 快速传输协议接口以实现快速预览。
sMAX系列相机传感器的温度可以通过软件控制，确保在视频或图像噪声小的情况下尽可能高的光电转换量子效率( GSENSE 系列高性能图像传感器在温度特别低的情况下，其量子效率也会降低，所以温度可控显得相当重要)。
sMAX系列相机支持自由运行或触发操作模式，支持一次触发采集单张或多张图片。集成了高稳定性的工业级IO模块，可以跟多路外部设备同步，或多相机同步工作。
sMAX系列相机随机附送 ToupView/ToupLite 高级图像处理软件以实现对相机的控制与捕获图像的处理。
sMAX系列相机的基本特性：
- 基于GSENSE系列全画幅或大像素感光芯片的科学级专业相机；
- 双级专业设计的高性能TE冷却结构，结构灵巧，散热速度快；
- 温度任意可控，最高可达40度温度降幅；
- 传感器工作温度可以在5分钟之内规整到期望的温度；
- 精巧防结雾结构，确保传感器在超低温度情况下传感器表面不会结雾；
- IR-CUT或双AR膜保护玻璃(可选)；

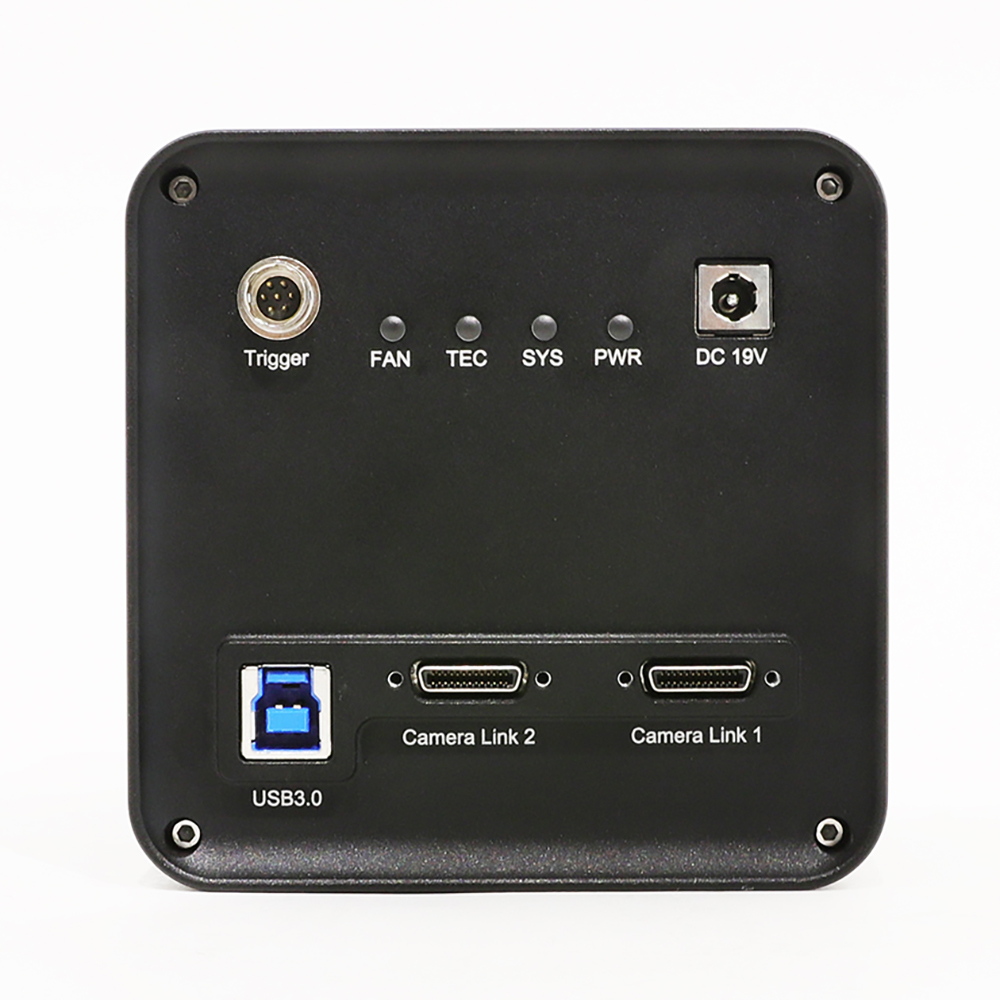

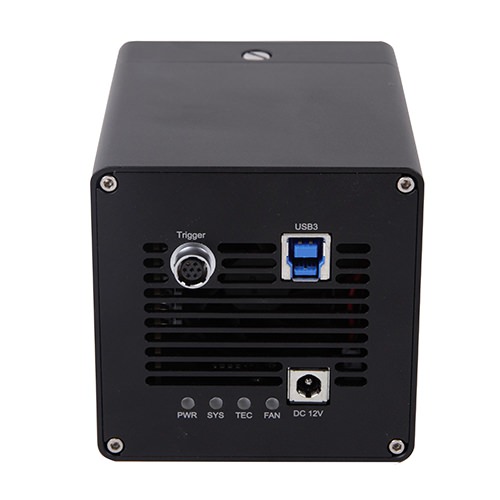

- 高速USB3.0/Camera Link接口，传输速度高达5Gbits/s；
- 支持长达1小时的精准曝光控制技术；
- 内置最高达16bit ISP模块；
- Ultra-Fine颜色处理引擎，实现完美颜色再现能力；
- 内置2D去噪功能以及锐化功能；
- 支持视频与图像在软件/硬件触发模式下的捕获；
- 随相机提供高级视频与图像处理应用软件ToupView/ToupLite；
- 提供Windows/Linux/macOS/Android多平台标准SDK；
订购代码
传感器型号与尺寸
像素(μm)
G光灵敏度
暗电流
动态范围/SNR
FPS/分辨率
位深度
采样平均
曝光时间
sMAX04BM
4.2M/GSENSE2020BSI(M,UV,RS)
1.2”(13.31x13.31)
6.5 x 6.5
1.1x108 (e-/((W/m2).s))
Peak QE 95% @560nm
0.45e-/s/pix@ -30℃
47.3dB(LCG)
91.8dB(HDR 16Bit)
72.5@2048 x2048(11-bit ADC)
72.5@1024 x1024(11-bit ADC)
8 Bit / HDR 16 Bit
1x1
2x2
12μs ~1h
sMAX04BM-U100
4.2M/GSENSE2020BSI(M,UV,RS)
1.2”(13.31x13.31)
6.5 x 6.5
1.1x108 (e-/((W/m2).s))
Peak QE 95% @560nm
0.45e-/s/pix@ -30℃
47.3dB(LCG)
91.8dB(HDR 16Bit)
89@2048 x2048(11-bit ADC)
100@1024 x1024(11-bit ADC)
8 Bit / HDR 16 Bit
1x1
2x2
12μs ~1h
sMAX04BM-CL100
4.2M/GSENSE2020BSI(M,UV,RS)
1.2"(13.31x13.31)
6.5 x 6.5
1.1x108 (e-/((W/m2).s))
Peak QE 95% @560nm
0.45e-/s/pix@ -30℃
47.3dB(LCG)
91.8dB(HDR 16Bit)
108@2048 x2048(11-bit ADC)
108@1024 x1024(11-bit ADC)
8Bit / 11bit / 12bit / HDR16Bit
1x1
2x2
12μs~10s
sMAX16AM-U3-CL
16.8M/GSENSE4040(M,UV,RS)
3.2”(36.9x36.9)
9x9
23.82 V/(lux-s)@600nm
Peak QE 74%@600nm
0.2 e-/s/pixel@0℃
49.3dB(LCG 2.8x)
83.4dB(HDR 16bit)
20@4096 x 4096（U3）
80@2048 x 2048（U3）
23@4096 x 4096（CL）
90@2048 x 2048（CL）
8Bit / 12bit / 16Bit
1x1
2x2
1x1
2x2
12μs~1h
sMAX16 AM -U3-CL-GPS
16.8M/GSENSE4040(M,UV,RS)
3.2”(36.9x36.9)
9x9
23.82 V/(lux-s)@600nm
Peak QE 74%@600nm
0.2 e-/s/pixel@0℃
49.3dB(LCG 2.8x)
83.4dB(HDR 16bit)
20@4096 x 4096（U3）
80@2048 x 2048（U3）
23@4096 x 4096（CL）
90@2048 x 2048（CL）
8Bit / 12bit / 16Bit
1x1
2x2
1x1
2x2
12μs~1h
sMAX16BM-U3-CL
16.8M/GSENSE4040BSI(M,UV,RS)
3.2”(36.9x36.9)
9x9
26.58 V/(lux-s)@550nm
Peak QE:90%@550nm
TBD
45.9dB(LCG 3x)
85dB(HDR 16bit)
20@4096 x 4096（U3）
20@2048 x 2048（U3）
23@4096 x 4096（CL）
23@2048 x 2048（CL）
8Bit / 12bit / 16Bit
1x1
2x2
1x1
2x2
12μs~1h
sMAX16 BM -U3-CL-GPS
16.8M/GSENSE4040BSI(M,UV,RS)
3.2”(36.9x36.9)
9x9
26.58 V/(lux-s)@550nm
Peak QE:90%@550nm
TBD
45.9dB(LCG 3x)
85dB(HDR 16bit)
20@4096 x 4096（U3）
20@2048 x 2048（U3）
23@4096 x 4096（CL）
23@2048 x 2048（CL）
8Bit / 12bit / 16Bit
1x1
2x2
1x1
2x2
12μs~1h
