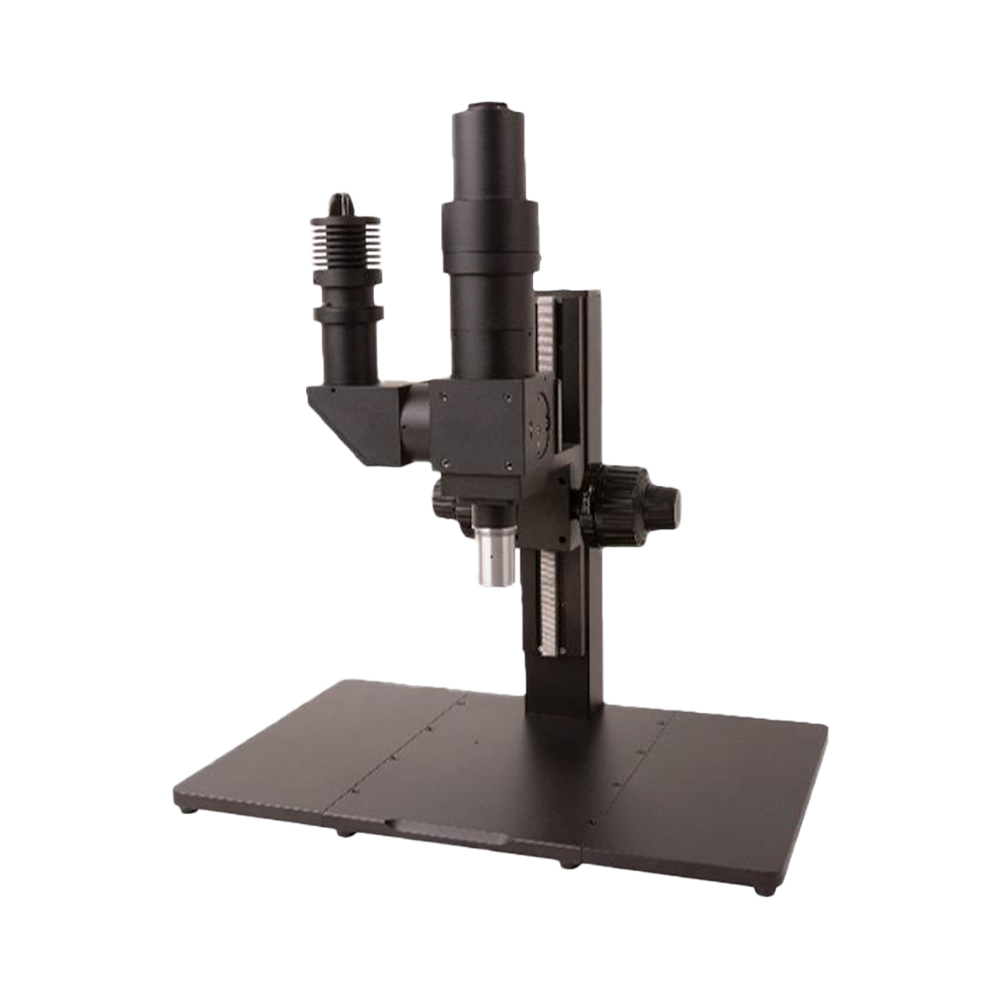

BMM100系列明场金相显微系统
产品介绍
明场金相显微镜（Brightfield Metallographic Microscope）主要是由照明系统、成像系统和机械系统三大系统组成，它是一种精密的光学仪器，广泛的应用在现代科学技术的各个领域当中，是一种非常重要的检测工具。尤其是在一些生物学，地质，矿产，医学等部门内，金相显微镜发挥着越来越重要的作用。
产品特点
- 精密三大系统集成设计（照明、成像、机械）
- 标准工作距系列物镜（60mm齐焦距）
- 长工作距系列物镜（95mm齐焦距）
- 临界照明/科勒照明双模式可选
- 10W高亮度LED照明系统
- 25mm大像面尺寸设计
- 多种相机接口适配（C/M42/M52）
- 白光/蓝光LED光源可选
系统配置与参数
专业的明场金相显微系统，为材料检测提供精准成像解决方案
系统工作原理
BMM100系列明场金相显微系统采用反射式明场照明技术，通过精密光学设计实现高质量材料微观结构成像
照明系统
提供均匀稳定的落射照明，支持临界照明和科勒照明两种模式，确保样品表面获得最佳照明效果
成像系统
采用高品质光学元件和优化的光路设计，配合专业物镜实现高分辨率、高对比度成像
机械系统
精密机械结构确保系统稳定性和重复定位精度，支持长时间连续观察和检测
物镜系列参数
标准工作距物镜系列 (60mm齐焦距，管镜焦距200mm)
| 型号 | 放大倍率 | 数值孔径(NA) | 工作距离 | 焦距 | 分辨率 | 物方视场 | 像方视场 |
|---|---|---|---|---|---|---|---|
| BF5XA | 5X | 0.15 | 22mm | 36mm | 2.23μm | 5mm | 25mm |
| BF10XA | 10X | 0.3 | 15mm | 18mm | 1.1μm | 2.5mm | 25mm |
| BF20XA | 20X | 0.4 | 10mm | 9mm | 0.75μm | 1.25mm | 25mm |
| BF50XA | 50X | 0.8 | 2.5mm | 3.6mm | 0.41μm | 0.5mm | 25mm |
长工作距物镜系列 (95mm齐焦距，管镜焦距200mm)
| 型号 | 放大倍率 | 数值孔径(NA) | 工作距离 | 焦距 | 分辨率 | 物方视场 | 像方视场 |
|---|---|---|---|---|---|---|---|
| BFL2.5XA | 2.5X | 0.075 | 6.2mm | 80mm | 4.46μm | 10mm | 25mm |
| BFL5XA | 5X | 0.15 | 23.5mm | 40mm | 2.2μm | 5mm | 25mm |
| BFL10XA | 10X | 0.3 | 22.8mm | 20mm | 1.1μm | 2.5mm | 25mm |
| BFL20XA | 20X | 0.4 | 19.2mm | 10mm | 0.8μm | 1.1mm | 25mm |
| BFL50XA | 50X | 0.55 | 11mm | 4mm | 0.6μm | 0.44mm | 25mm |

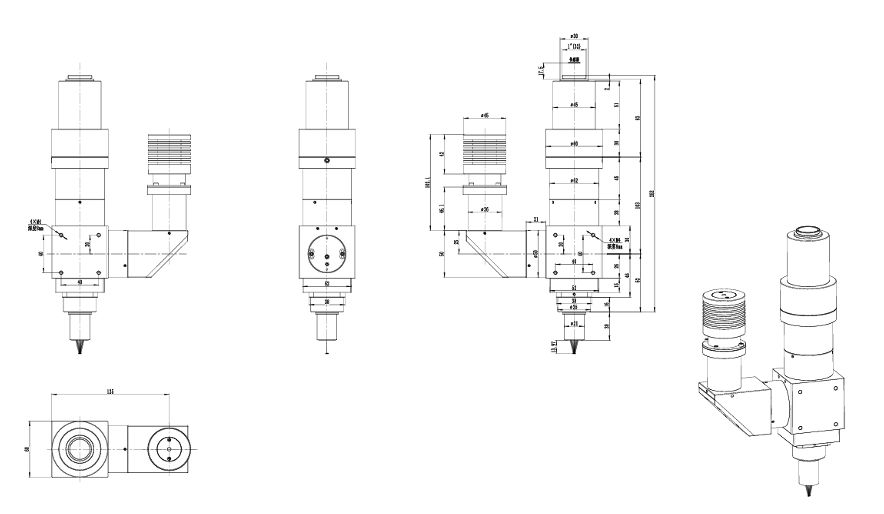

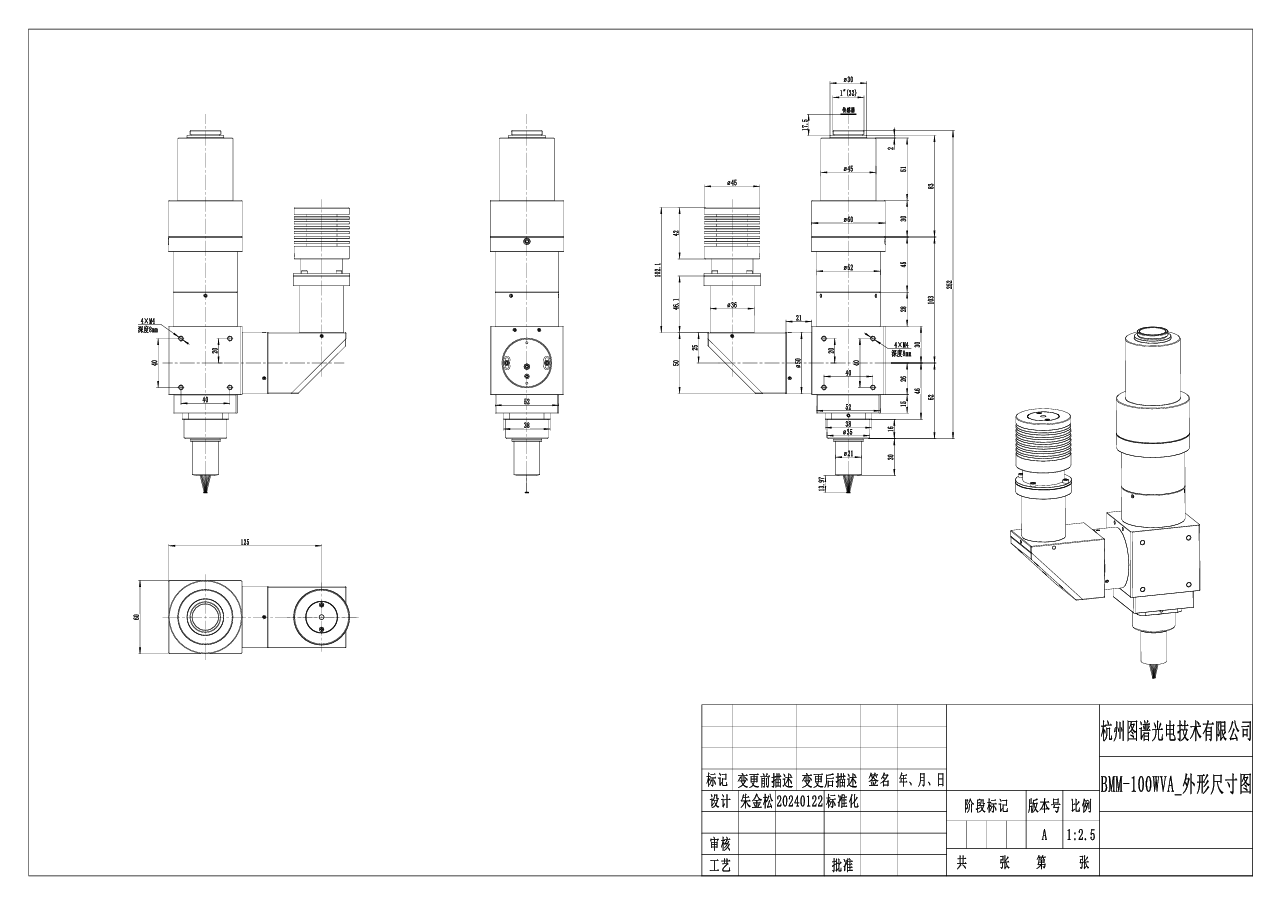

系统技术规格
光学系统
- 成像光路
- 1X（筒镜焦距180mm），可定制不同倍率缩倍镜
- 像面尺寸
- 25mm
- 光谱范围
- 可见光
- 筒镜焦距
- 200mm
照明系统
- 照明方式
- 临界照明/科勒照明可选
- 光源
- 10W LED
- 光源选项
- 白光LED/蓝光LED可选
机械系统
- 相机接口
- C/M42/M52等可选
- 物镜螺纹
- M26×0.705
- 调焦机构
- 精密调焦系统
典型应用案例
BMM100系统在各领域的专业应用

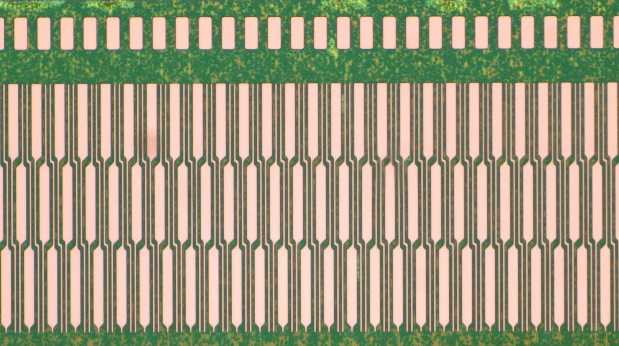

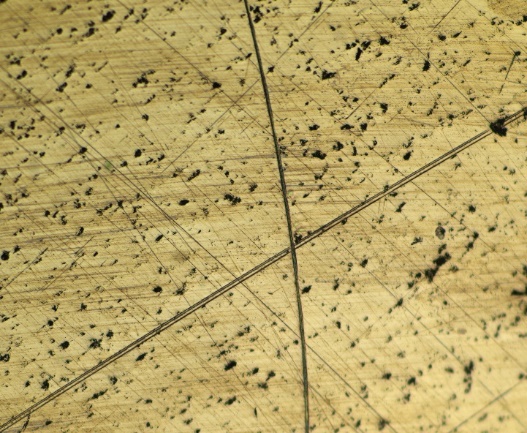

金属材料、合金材料检测
BMM100系列在金属材料和合金材料的微观结构分析中发挥重要作用，能够清晰观察金属晶粒、相组织、夹杂物、缺陷等微观特征，为材料性能评估和质量控制提供可靠依据。
- 高分辨率观察金属晶粒结构
- 准确识别相组织和夹杂物
- 清晰显示材料表面缺陷
- 支持金相组织定量分析
- 适用于各种金属和合金材料
更多应用领域
非金属材料检测
BMM100系列同样适用于塑料、陶瓷、复合材料等非金属材料的表面形貌和内部结构观察，为材料研发和质量控制提供重要支持。
- 观察塑料材料表面纹理
- 检测复合材料纤维分布
- 分析陶瓷材料晶粒结构
地质矿产分析
在地质学和矿产研究中，BMM100系列用于矿物鉴定、岩石结构分析和矿产品位评估，是地质勘探和矿产开发的重要工具。
- 准确鉴定矿物成分
- 分析岩石微观结构
- 评估矿石品位
生物医学研究
系统在生物医学领域用于组织切片观察、细胞形态分析和病理诊断，为医学研究和临床诊断提供精确的微观图像。
- 高清晰度组织切片成像
- 准确的细胞形态观察
- 支持病理诊断分析
与其他显微技术对比优势
| 对比技术 | BMM100系统优势 |
|---|---|
| 暗场显微镜 | BMM100明场系统提供更真实的颜色还原和更高的图像对比度，适合大多数常规材料检测 |
| 偏光显微镜 | BMM100系统操作更简单，无需特殊样品制备，适用范围更广 |
| 荧光显微镜 | BMM100无需荧光标记，可直接观察材料本征特性，成本更低 |
| 电子显微镜 | BMM100系统操作简便，无需真空环境，可观察活体样品，维护成本低 |
系统配置与配件
标准配置
- BMM100主机系统
- 10W LED照明系统
- 精密调焦机构
- 标准C接口适配器
- 防振底座
可选配件
- 标准工作距物镜系列（5X-50X）
- 长工作距物镜系列（2X-50X）
- M42/M52相机适配器
- 缩倍镜系统（0.5X/0.63X/0.75X）
- 临界照明/科勒照明模块
- 白光/蓝光LED光源
- 样品夹持装置
- 防尘罩
BMM100系列采用模块化设计，可根据具体检测需求灵活配置
BMM100系统优势
专业的明场金相显微技术，提供精准的材料检测方案
高精度成像系统
优化的光学设计和高品质光学元件，确保图像清晰锐利，色彩真实还原。
广泛应用领域
适用于金属、合金、塑料、陶瓷等多种材料检测，满足各行业质量控制需求。
模块化设计
灵活的配置选项，可根据需求选择物镜、照明方式和相机接口，便于升级维护。
LED冷光源照明
10W大功率LED照明，发热量小，使用寿命长，提供稳定均匀的照明效果。
稳定机械结构
精密调焦机构和防振设计，确保长期使用精度和图像稳定性。
操作简便
无需特殊样品制备，直观的操作界面，快速上手，提高检测效率。
