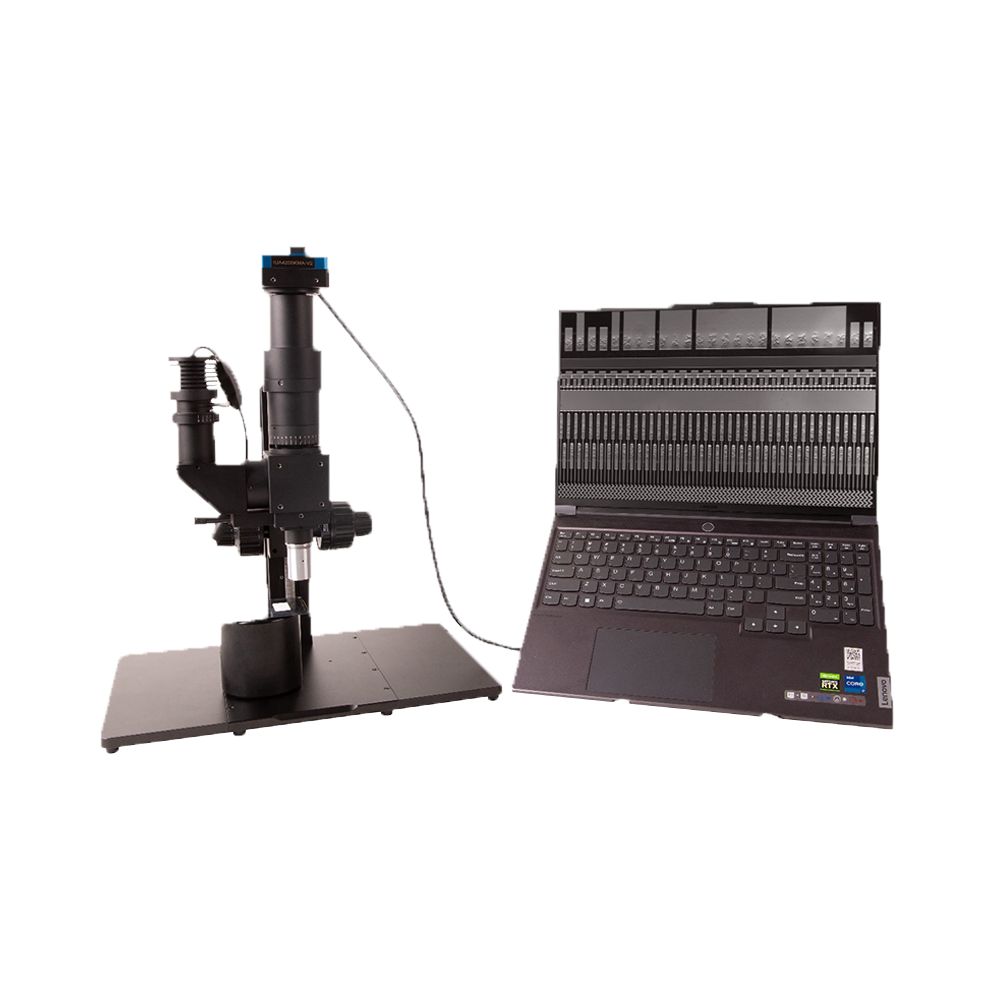

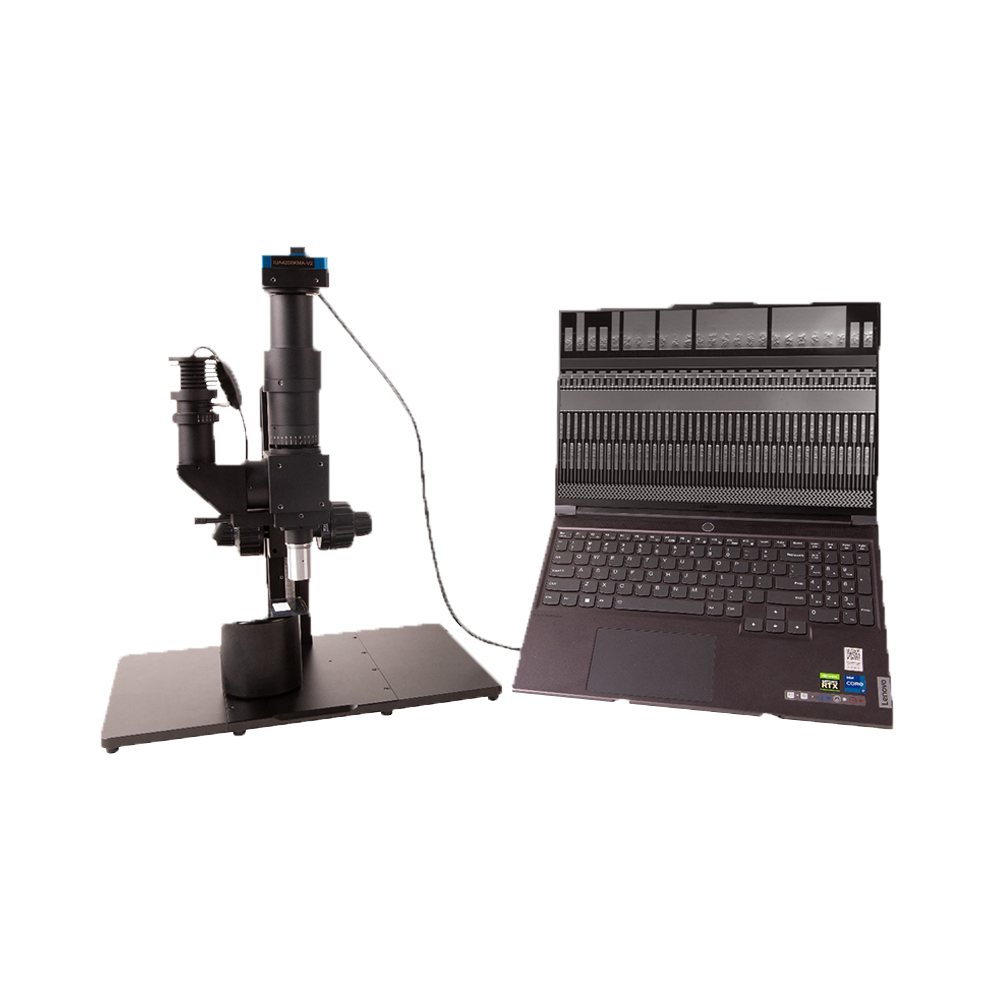

DIC100系列微分干涉相衬显微系统
产品介绍
DIC（Differential Interference Contrast）显微系统利用双光束偏振干涉的原理，其过程如下：
1、从起偏器射出的线偏振光通过一个有双折射性质的诺马斯基棱镜后，分解成两束互相垂直振动的有一定相位差的偏振光；
2、两束非相干光束照射到样品后，视场中样品表面的微小凹凸或折射率不同使两束光产生光程差，两束光经样品反射后再次经过诺马斯基棱镜重新汇合；
3、汇合的光通过检偏器使它们的振动方向一致而发生干涉；
4、样品细节因光束发生干涉、振幅变化而变得明暗对比增强，同时样品细节图像呈现出三维立体的浮雕状效果。

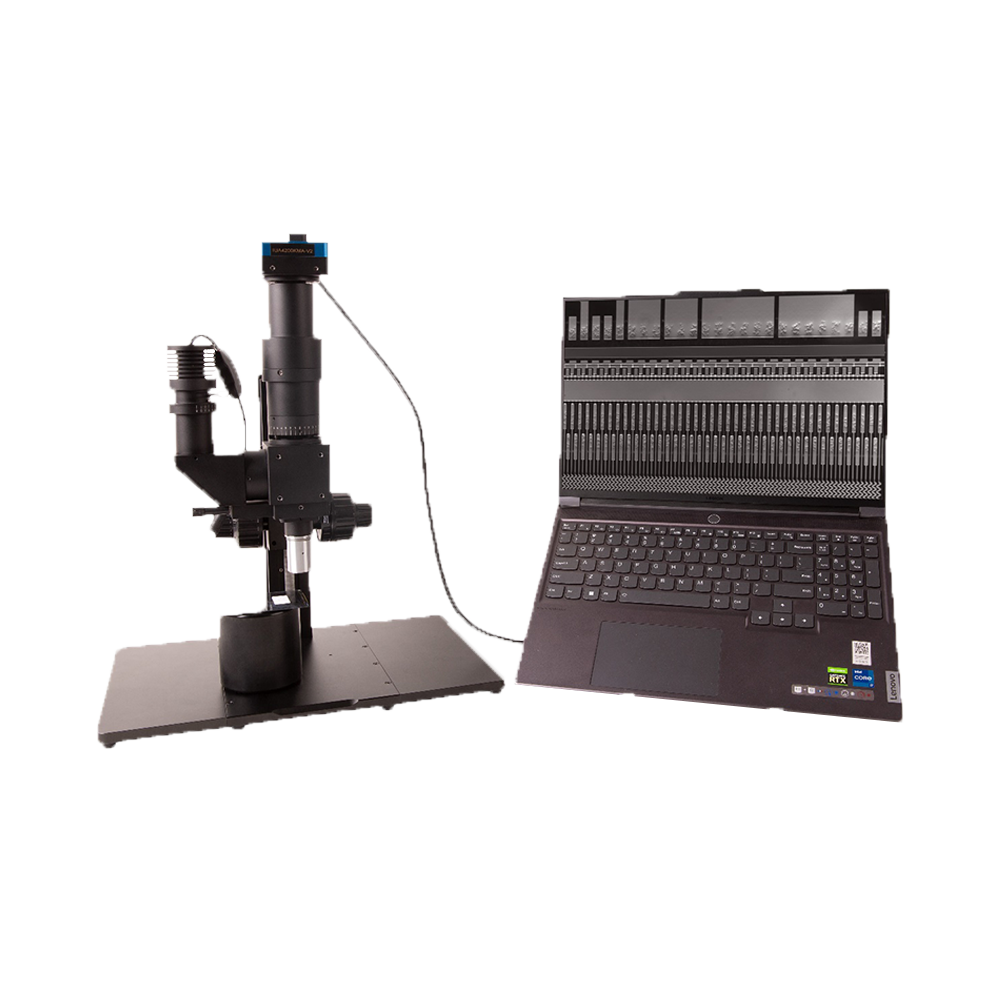

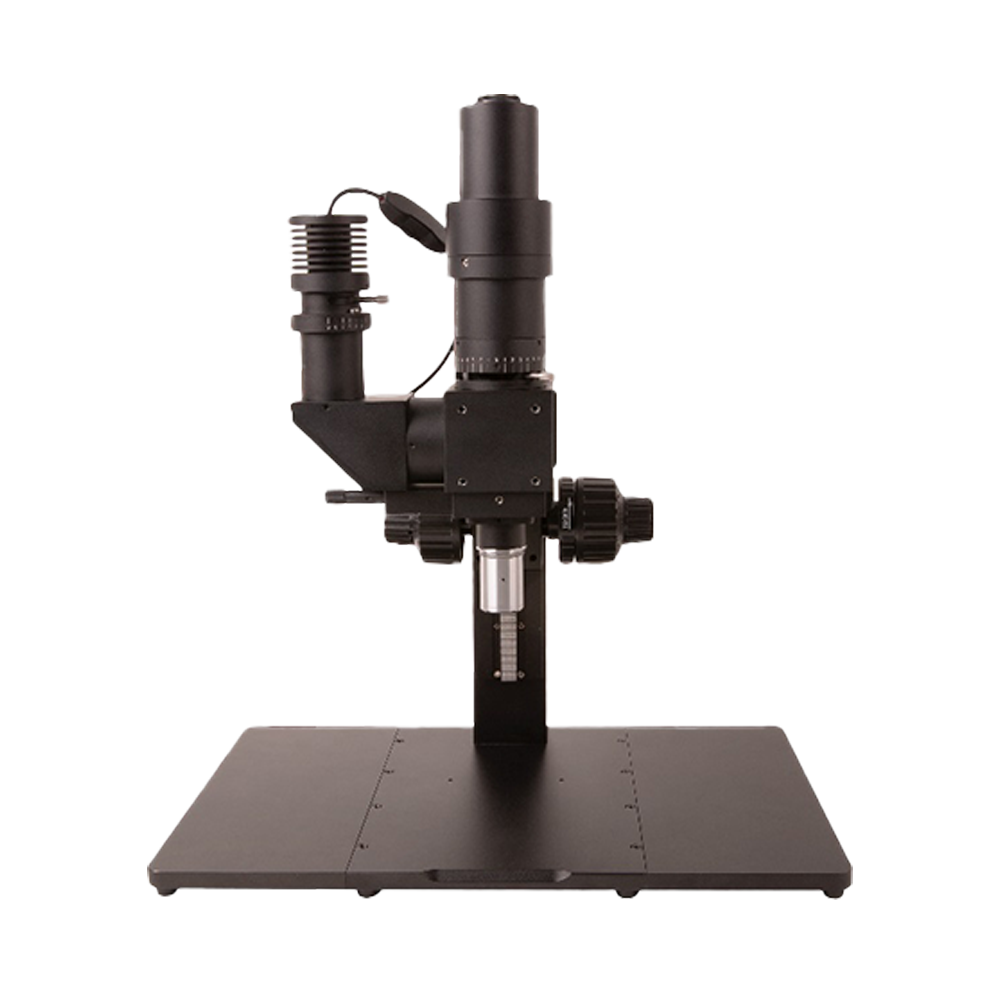

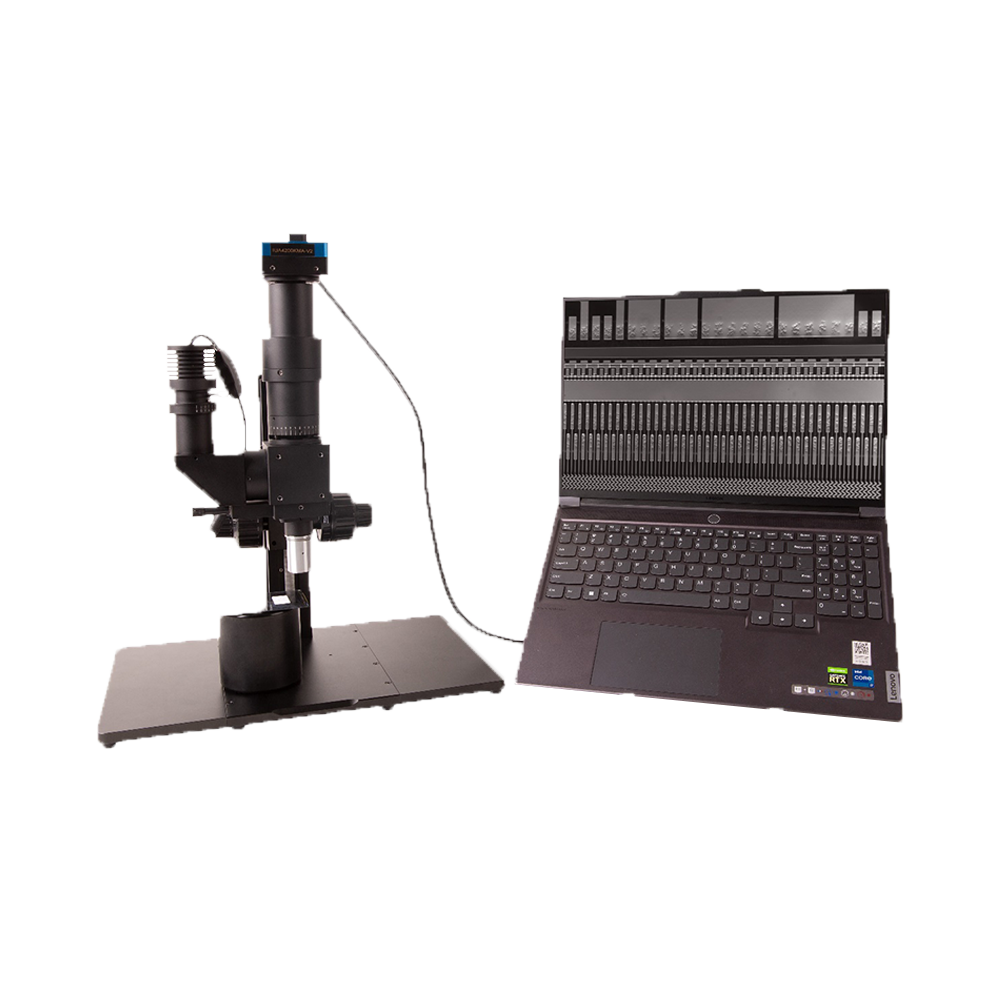

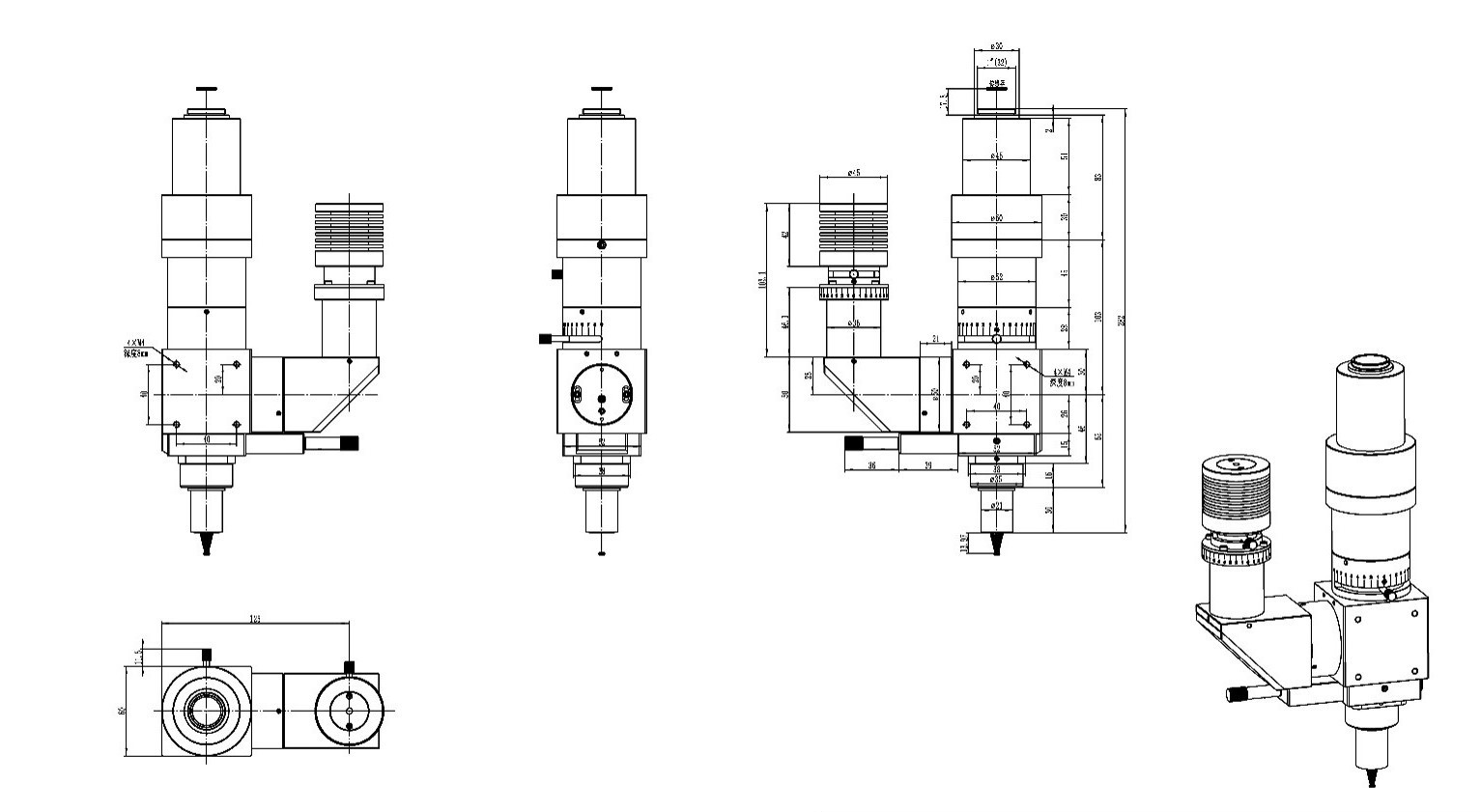

诺马斯基棱镜可做水平移动调节，类似相位移动的补偿器的作用，使视场中物体和背景之间的亮度和干涉颜色发生变化，从而达到理想的观察效果。图 1为DIC100系列微分干涉相衬显微系统。
产品特点
- 标准工作距系列/长工作距系列物镜(可选)
- 成像光路：1X (筒镜焦距180mm)，可定制不同倍率缩倍镜
- 成像光路像面尺寸：25mm
- 成像光路光谱范围：400-700nm
- 相机接口：C接口
- 照明方式：科勒照明
- 照明光源：10W白光/3W蓝光LED照明可选
系统配置与参数
专业的微分干涉相衬显微系统，为透明样品提供卓越的成像解决方案
系统工作原理
DIC（Differential Interference Contrast）显微系统利用双光束偏振干涉的原理实现高对比度成像
光束分解
线偏振光通过诺马斯基棱镜，分解成两束互相垂直振动且有一定相位差的偏振光
样品相互作用
两束非相干光束照射样品，因表面微小凹凸或折射率不同产生光程差
光束汇合干涉
两束光经样品反射后再次通过诺马斯基棱镜重新汇合，通过检偏器使振动方向一致而发生干涉
对比度增强
样品细节因光束干涉、振幅变化而变得明暗对比增强，呈现三维立体浮雕状效果
物镜系列参数
标准工作距物镜系列 (60mm齐焦距，管镜焦距200mm)
| 型号 | 放大倍率 | 数值孔径(NA) | 工作距离 | 焦距 | 分辨率 | 物方视场 | 像方视场 | 螺纹尺寸 |
|---|---|---|---|---|---|---|---|---|
| DIC5XA | 5X | 0.15 | 23.5mm | 39mm | 2.2μm | 5mm | 25mm | M26×0.705 |
| DIC10XA | 10X | 0.3 | 22.8mm | 20mm | 1.1μm | 2.5mm | 25mm | M26×0.705 |
| DIC20XA | 20X | 0.4 | 19.2mm | 10mm | 0.8μm | 1.1mm | 25mm | M26×0.705 |
| DIC50XA | 50X | 0.55 | 11mm | 4mm | 0.6μm | 0.44mm | 25mm | M26×0.705 |
长工作距物镜系列 (95mm齐焦距，管镜焦距200mm)
| 型号 | 放大倍率 | 数值孔径(NA) | 工作距离 | 焦距 | 分辨率 | 物方视场 | 像方视场 | 螺纹尺寸 |
|---|---|---|---|---|---|---|---|---|
| DICL2XA | 2X | 0.055 | 33.7mm | 100mm | 6.1μm | 12.5mm | 25mm | M26×0.705 |
| DICL5XA | 5X | 0.14 | 33.6mm | 40mm | 2.2μm | 5mm | 25mm | M26×0.705 |
| DICL10XA | 10X | 0.28 | 33.4mm | 20mm | 1.2μm | 2.5mm | 25mm | M26×0.705 |
| DICL20XA | 20X | 0.34 | 29.5mm | 10mm | 0.8μm | 1.25mm | 25mm | M26×0.705 |
| DICL50XA | 50X | 0.5 | 18.9mm | 4mm | 0.7μm | 0.5mm | 25mm | M26×0.705 |
系统技术规格
光学系统
- 成像光路
- 1X（筒镜焦距180mm），可定制不同倍率缩倍镜
- 像面尺寸
- 25mm
- 光谱范围
- 400-700nm
- 筒镜焦距
- 180mm
照明系统
- 照明方式
- 科勒照明
- 光源
- 10W白光/3W蓝光LED
机械系统
- 相机接口
- C接口
- 物镜螺纹
- M26×0.705
- 棱镜调节
- 水平移动精密调节
典型应用案例
DIC100系统在各领域的成功应用
LCD/OLED等产品导电粒子检测

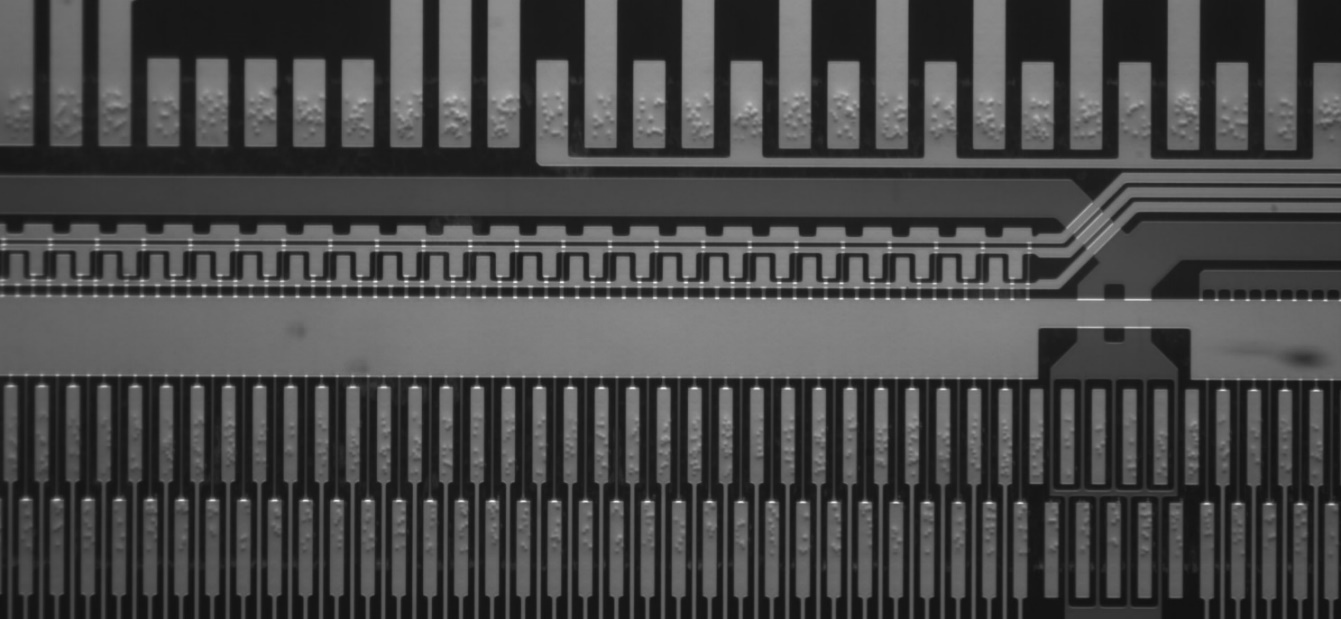

液晶屏线路中导电粒子数目多少是决定其导电性能的关键。导电粒子较少会降低线路的导电性能，可能导致液晶屏显示故障；过多则造成原料浪费。DIC100系统能清晰观察导电粒子轮廓，准确计数和分析粒子分布，避免粘连粒子对计数的影响。
- 导电粒子轮廓清晰可见
- 准确识别和计数粘连粒子
- 提高检测结果准确性

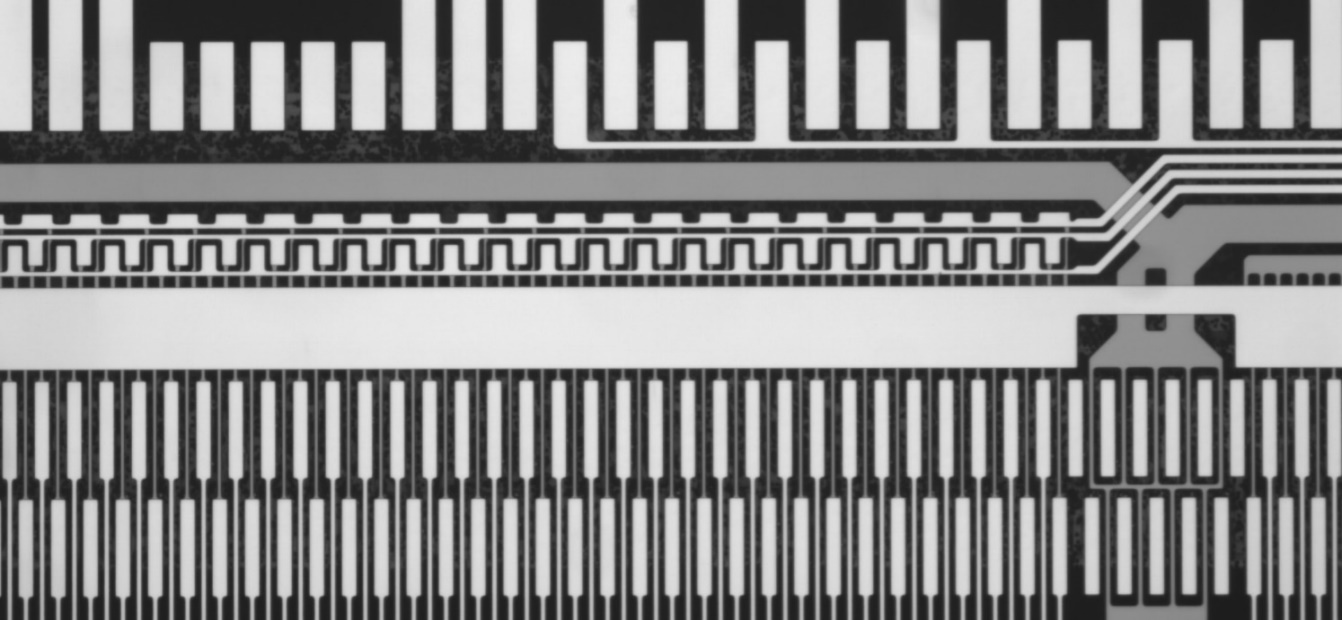

- 蓝光LED照明配合黑白相机获得最佳对比度

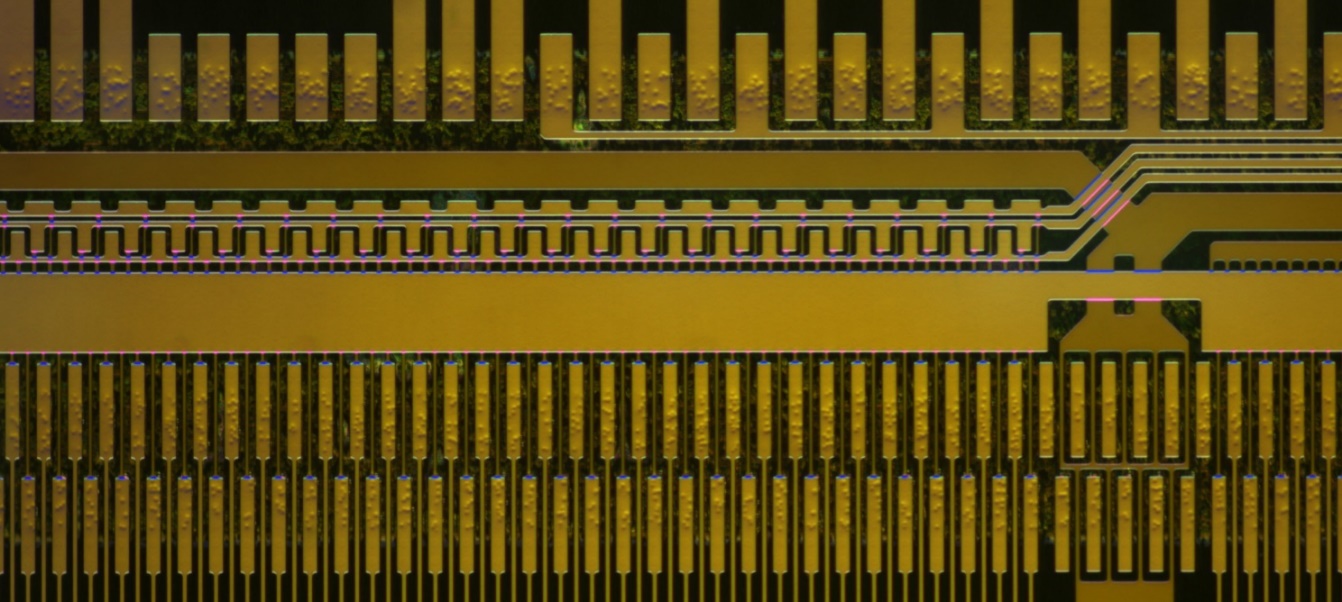

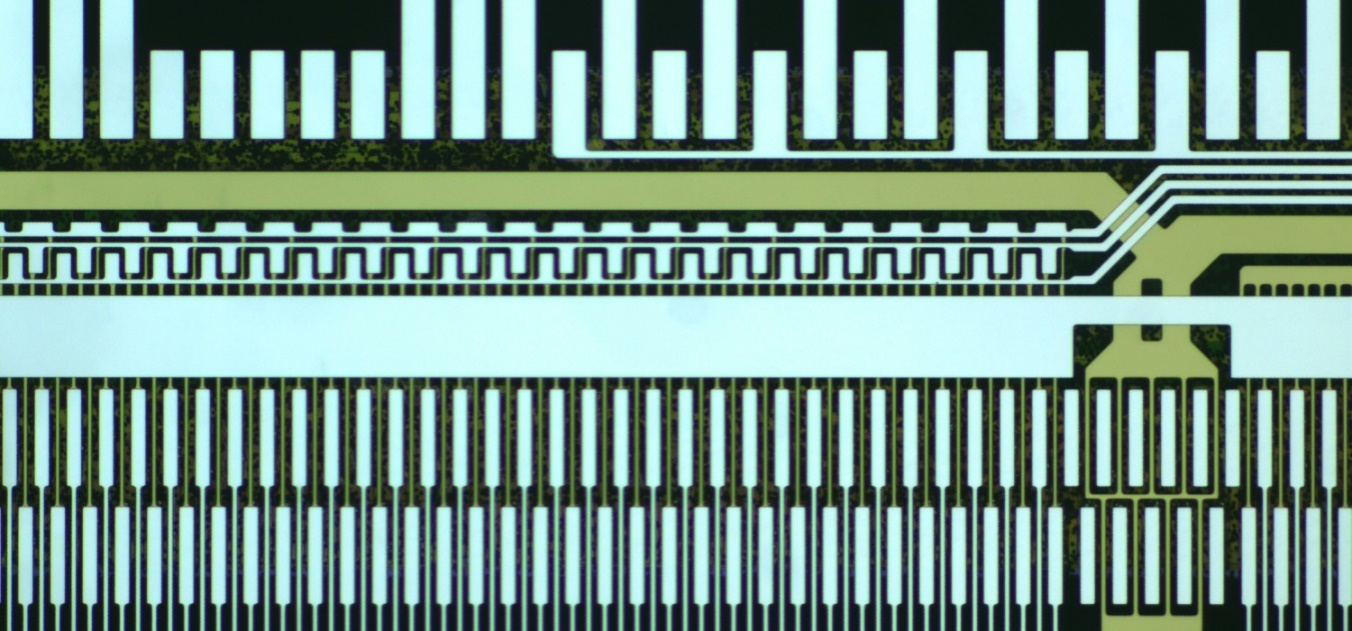

- 白光LED照明配合彩色相机获得自然色彩
更多应用领域
微生物细胞检测
DIC100系列可对活细胞进行活性无损检测，根据光学染色的效果调试出不同干涉色的图像。通过改变焦距得到不同层面的清晰图像，高分辨率清晰展示细胞内轮廓构造。
- 活细胞无损观察
- 多层面清晰成像
- 细胞内部轮廓构造清晰可见
与其他显微技术对比
| 对比技术 | DIC技术优势 |
|---|---|
| 普通金相显微镜 | DIC能观察到金相显微镜在明场中不可见或几乎看不到的精细结构和缺陷 |
| 生物显微镜 | DIC提供更好的对比度和三维立体感，无需染色即可观察透明样品 |
| 相差显微镜 | DIC无光晕效应，分辨率更高，图像更清晰 |
| 荧光显微镜 | DIC无需染色，可进行活体观察，避免光毒性和光漂白 |
系统配置与配件
标准配置
- DIC100主机系统
- 诺马斯基棱镜模块
- 起偏器
- 检偏器
- 10W LED照明系统
- 标准C接口适配器
可选配件
- 标准工作距物镜系列（2.5X-50X）
- 长工作距物镜系列（2X-50X）
- M42/M52相机适配器
- 缩倍镜系统
- 临界照明/科勒照明模块
- 白光/蓝光LED光源
DIC100系列采用模块化设计，可根据具体应用需求灵活配置
DIC100系统优势
专业的微分干涉相衬技术，提供卓越的成像效果
卓越的对比度增强
通过双光束干涉技术，将相位差转换为振幅差，使透明样品的微小细节清晰可见。
三维立体成像
独特的浮雕效果使样品表面形貌呈现立体感，便于观察和分析微小结构。
灵活的系统配置
标准/长工作距物镜可选，适应不同样品和应用需求，满足多样化检测要求。
精密调节系统
诺马斯基棱镜水平精密调节，实现最佳干涉效果和图像质量。
活体无损观察
无需染色即可观察活细胞，避免光毒性和光漂白，保护样品活性。
高分辨率成像
无光晕效应，分辨率优于相差显微镜，提供更清晰的图像细节。
