FM100系列荧光显微系统
产品介绍
荧光显微镜（Fluorescence Microscope）是一种用于观察荧光或磷光物质的显微镜。荧光显微镜的原理是使用特定波长(或波段)的激发光照射样品，激发光被荧光团吸收从而发射出波长更长的发射光，利用发射滤光片可以将发射光从激发光中分离出来，发射光照射到探测器实现荧光成像。近年来荧光显微镜系统被广泛应用于生物学研究，例如观察被荧光标记的生物分子，这使得荧光显微镜变得越来越重要。
产品特点
- 标准工作距系列/长工作距系列物镜(可选)
- 成像光路：1X (筒镜焦距180mm)，可定制不同倍率缩倍镜
- 成像光路像面尺寸：25mm
- 成像光路光谱范围：可见光
- 相机接口：C/M42/M52等可选
- 照明方式：临界照明/科勒照明可选
- 照明光源：功率3W，波长365nm的LED光源
- 荧光模块：DAPI单带通紫外滤片(激发片365nm、发射片445nm、二向色镜405nm)，可定制
系统配置与参数
专业的荧光显微系统，为生物医学研究和工业检测提供高灵敏度成像方案
系统工作原理
FM100系列荧光显微系统基于荧光激发和发射原理，通过精密的光学滤片系统实现荧光信号的选择性检测
激发光照射
365nm紫外LED光源发出的激发光经激发滤片净化，确保只有特定波长的光照射到样品
荧光团激发
样品中的荧光团吸收激发光能量，电子跃迁至激发态
荧光发射
激发态电子返回基态时发射出波长更长的荧光（斯托克斯位移）
信号分离
二向色镜反射激发光、透射发射光，发射滤片进一步净化荧光信号
成像检测
纯净的荧光信号经物镜和管镜系统放大后在相机传感器上成像
荧光系统配置
激发光源
- 光源类型
- UV-LED
- 功率
- 3W
- 波长
- 365nm
- 使用寿命
- >20000小时
DAPI滤片模块
- 激发片
- 365nm (带宽50nm)
- 二向色镜
- 405nm
- 发射片
- 445nm (带宽50nm)
- 适用染料
- DAPI、Hoechst等
光学系统
- 成像光路
- 1X (180mm筒镜)
- 像面尺寸
- 25mm
- 照明方式
- 落射式荧光照明
- 均匀性
- >85%
物镜系列参数
标准工作距物镜系列 (60mm齐焦距，管镜焦距200mm)
| 型号 | 放大倍率 | 数值孔径(NA) | 工作距离 | 焦距 | 分辨率 | 物方视场 | 像方视场 | 螺纹尺寸 |
|---|---|---|---|---|---|---|---|---|
| Flour5XA | 5X | 0.15 | 23.5mm | 39mm | 2.2μm | 5mm | 25mm | M26×0.705 |
| Flour10XA | 10X | 0.3 | 22.8mm | 20mm | 1.1μm | 2.5mm | 25mm | M26×0.705 |
| Flour20XA | 20X | 0.4 | 19.2mm | 10mm | 0.8μm | 1.1mm | 25mm | M26×0.705 |
| Flour50XA | 50X | 0.55 | 11mm | 4mm | 0.6μm | 0.44mm | 25mm | M26×0.705 |
长工作距物镜系列 (95mm齐焦距，管镜焦距200mm)
| 型号 | 放大倍率 | 数值孔径(NA) | 工作距离 | 焦距 | 分辨率 | 物方视场 | 像方视场 | 螺纹尺寸 |
|---|---|---|---|---|---|---|---|---|
| FlourL2XA | 2X | 0.055 | 33.7mm | 100mm | 6.1μm | 12.5mm | 25mm | M26×0.705 |
| FlourL5XA | 5X | 0.14 | 33.6mm | 40mm | 2.2μm | 5mm | 25mm | M26×0.705 |
| FlourL10XA | 10X | 0.28 | 33.4mm | 20mm | 1.2μm | 2.5mm | 25mm | M26×0.705 |
| FlourL20XA | 20X | 0.34 | 29.5mm | 10mm | 0.8μm | 1.25mm | 25mm | M26×0.705 |
| FlourL50XA | 50X | 0.5 | 18.9mm | 4mm | 0.7μm | 0.5mm | 25mm | M26×0.705 |

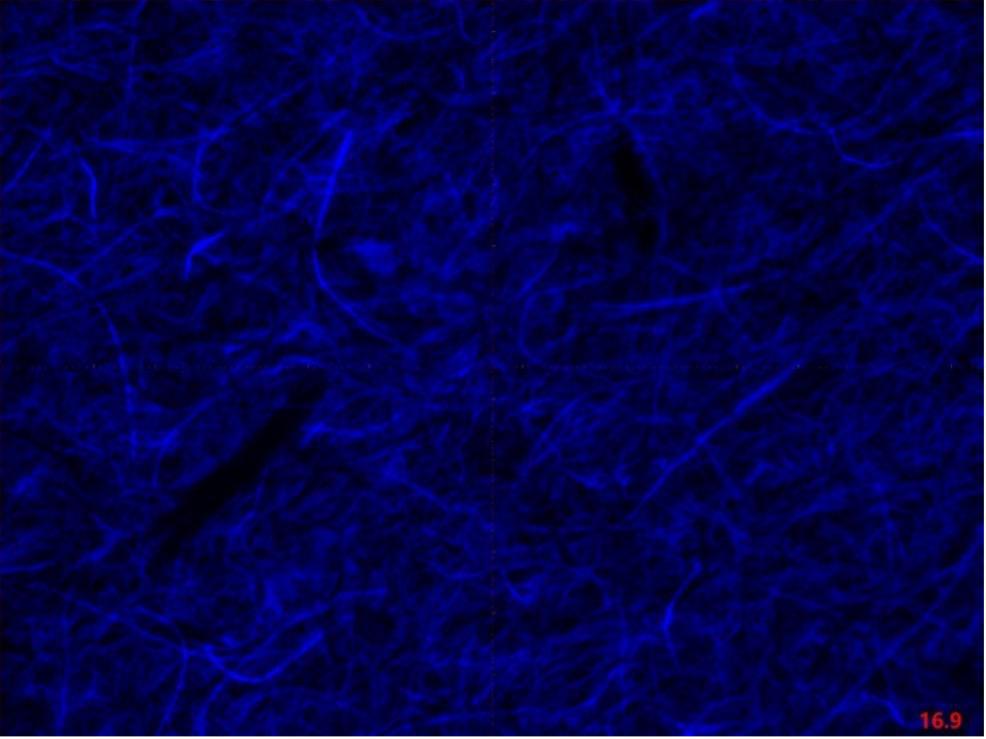

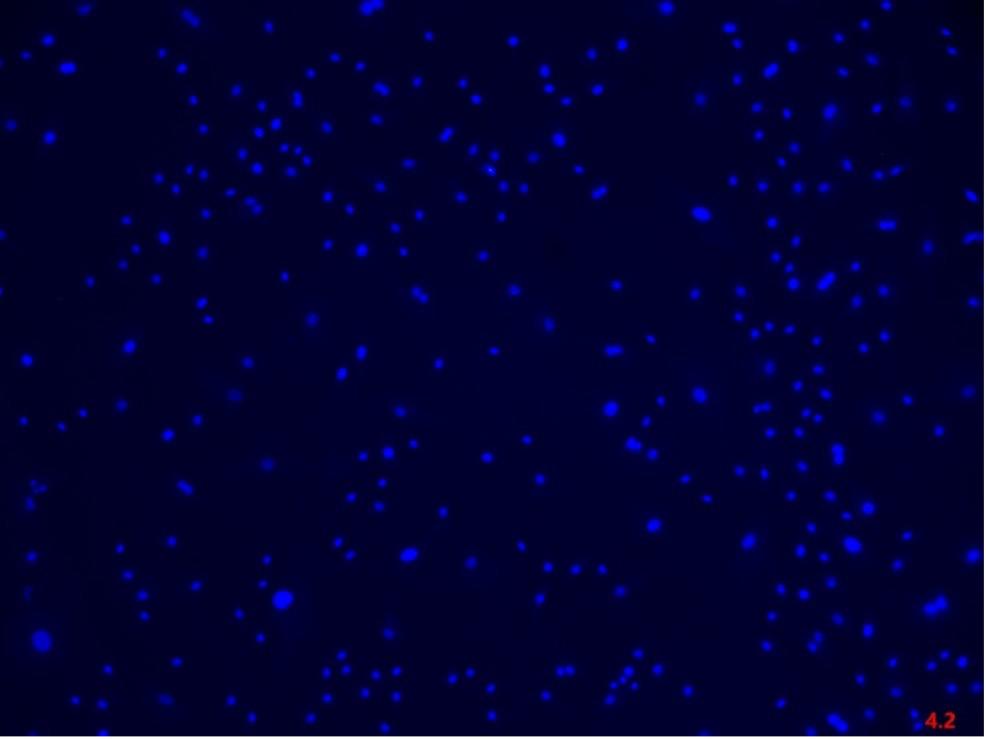

典型应用案例
FM100系统在各领域的专业应用
生物医学研究
FM100系列在生物医学领域发挥核心作用，通过荧光染料标记技术实现对细胞和亚细胞结构的精确识别。系统能够清晰观察细胞核、细胞骨架、细胞膜等重要结构，为细胞生物学研究、病理诊断和药物开发提供关键支持。
案例参数
- 高特异性标记目标分子
- 亚细胞结构精确定位
- 多色荧光同时观察
- 活细胞动态追踪
- 低背景高对比度成像
其他应用领域
材料科学应用
系统在材料科学领域用于研究聚合物、复合材料、纳米材料等的荧光特性，通过荧光标记技术实现材料内部结构、缺陷分布、应力状态的可视化分析。
- 材料缺陷精确定位
- 聚合物相分离观察
- 纳米粒子分散评估
食品安全检测
FM100系列可用于食品中天然荧光物质和添加剂的检测，如黄曲霉毒素、维生素、防腐剂等的快速筛查，为食品安全监管提供技术支持。
- 毒素快速筛查
- 添加剂成分分析
- 微生物污染检测
法医学鉴定
系统在法医学中用于体液斑迹、纤维、毛发等物证的荧光检验，通过特定波长激发实现痕迹增强和证据收集。
- 体液斑迹增强显示
- 纤维荧光特征分析
- 指纹荧光增强
荧光成像注意事项
样品制备时避免过度固定导致自发荧光
选择合适的荧光染料匹配激发/发射波长
控制激发光强度防止光漂白
使用抗淬灭剂延长荧光观察时间
暗室环境操作提高成像对比度
定期校准滤片组合确保最佳性能
与其他显微技术对比优势
| 对比技术 | FM100系统优势 |
|---|---|
| 普通光学显微镜 | FM100提供极高的检测灵敏度和特异性，可检测单分子水平的荧光信号 |
| 相差显微镜 | FM100可实现多重标记和分子特异性识别，而非仅依赖折射率差异 |
| 暗场显微镜 | FM100具有更高的信噪比和定量分析能力，可进行荧光强度定量 |
| 共聚焦显微镜 | FM100系统结构简单、成本较低，适合常规荧光观察和大视野成像 |
系统配置与配件
标准配置
- FM100主机系统
- 3W 365nm UV-LED光源
- DAPI荧光滤片模块
- 标准C接口适配器
- 防紫外护目镜
可选配件
- 标准工作距物镜系列（2.5X-50X）
- 长工作距物镜系列（2X-50X）
- FITC荧光滤片模块
- TRITC荧光滤片模块
- 多位滤片转盘
- M42/M52相机适配器
- 缩倍镜系统
- 临界/科勒照明模块
- 荧光参考标准片
FM100系列支持多种荧光滤片模块定制，满足不同荧光染料的观察需求
FM100系统优势
专业的荧光显微技术，实现高灵敏度特异性成像
超高检测灵敏度
可检测单分子水平的荧光信号，实现极低浓度目标物质的可视化观察。
分子特异性识别
通过荧光标记技术实现对特定分子的精确定位和定量分析。
多重标记能力
支持多种荧光染料同时观察，实现多目标分子的共定位分析。
LED冷光源技术
3W大功率UV-LED光源，发热量低，使用寿命超过20000小时，运行成本低。
优化滤片设计
高品质DAPI滤片模块，激发效率高，背景噪声低，提供卓越的信噪比。
宽场成像优势
大视场观察能力，适合组织切片、细胞培养等大样品的整体成像。
