M-SD-HM系列便携式显微镜支架
专业的便携式显微镜支架系列，提供多种规格和调焦方式，满足不同应用需求

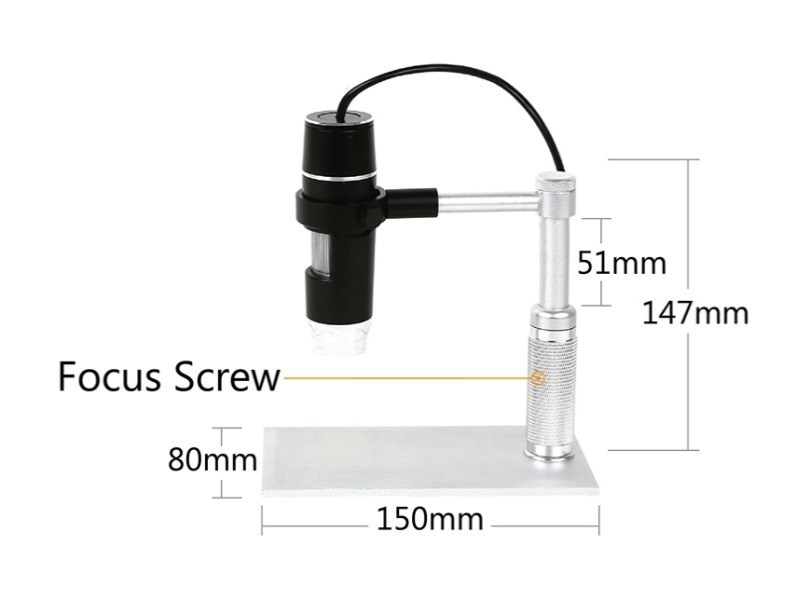

M-SD-HM1 便携式显微镜支架
- •螺旋杆式便携式显微镜支架
- •银色氧化铝合金
- •支架结实稳固确保清晰成像
- •外形尺寸：150×80×147mm
- •底座尺寸：150×80mm
- •调焦范围：51mm

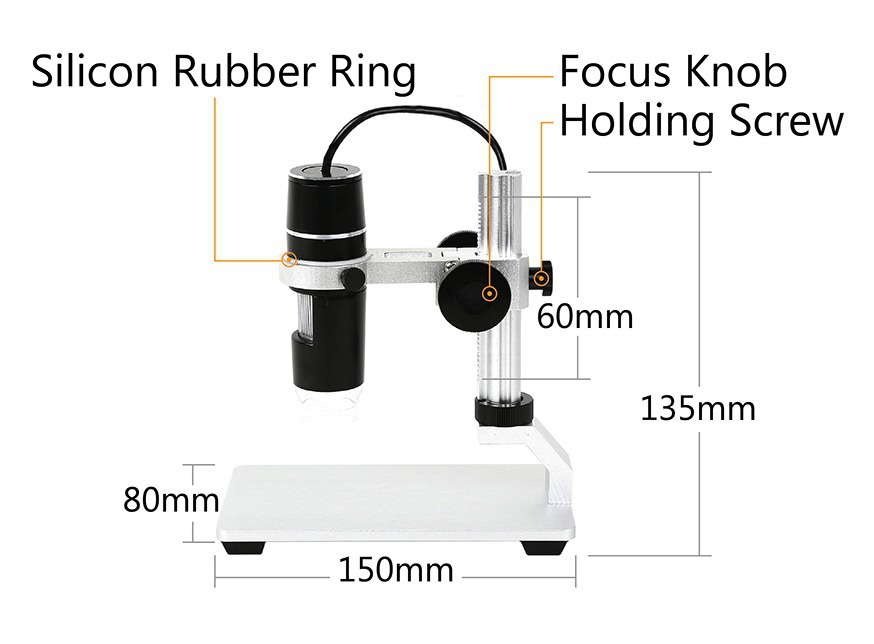

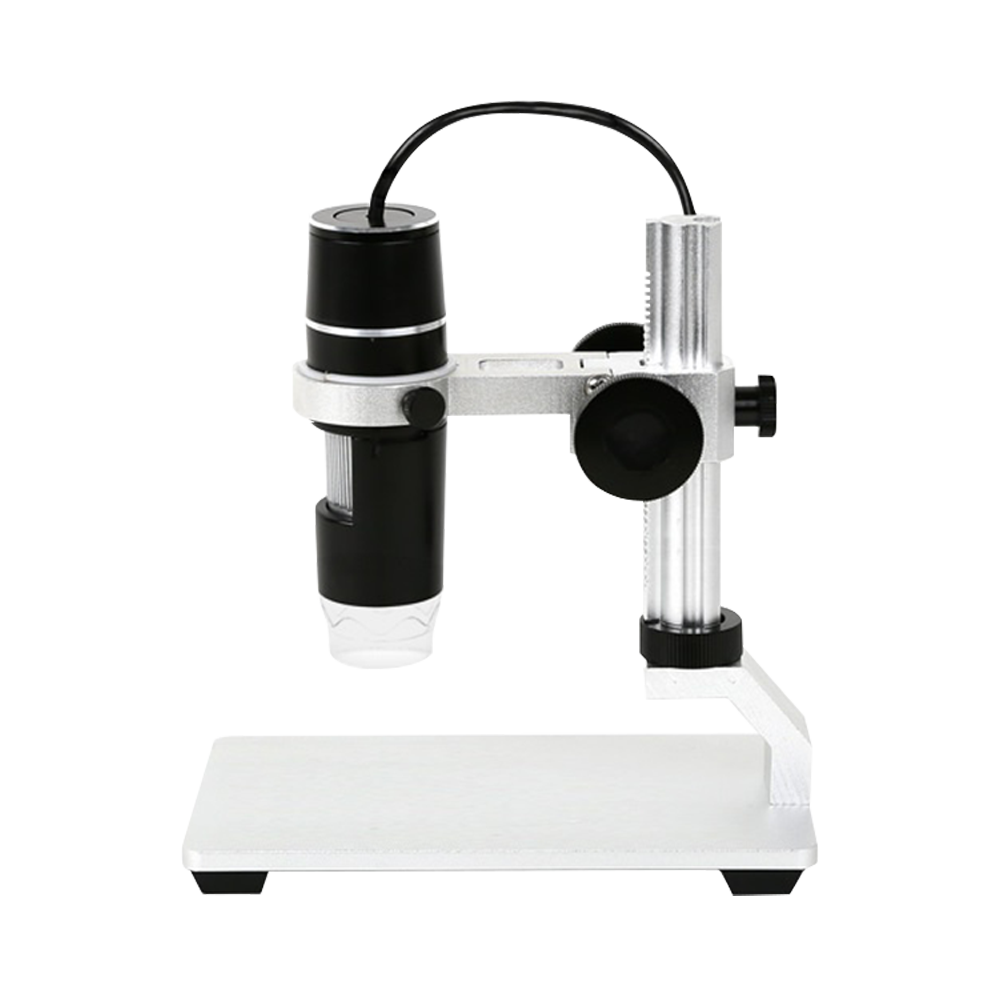

M-SD-HM2 便携式显微镜支架
- •齿条咬合式便携式显微镜支架
- •银色氧化铝合金
- •传统调焦旋钮，调焦方式简单
- •坚固螺钉防止支架下滑
- •外形尺寸：150×80×135mm
- •调焦范围：60mm
- •支撑环直径：Φ33mm

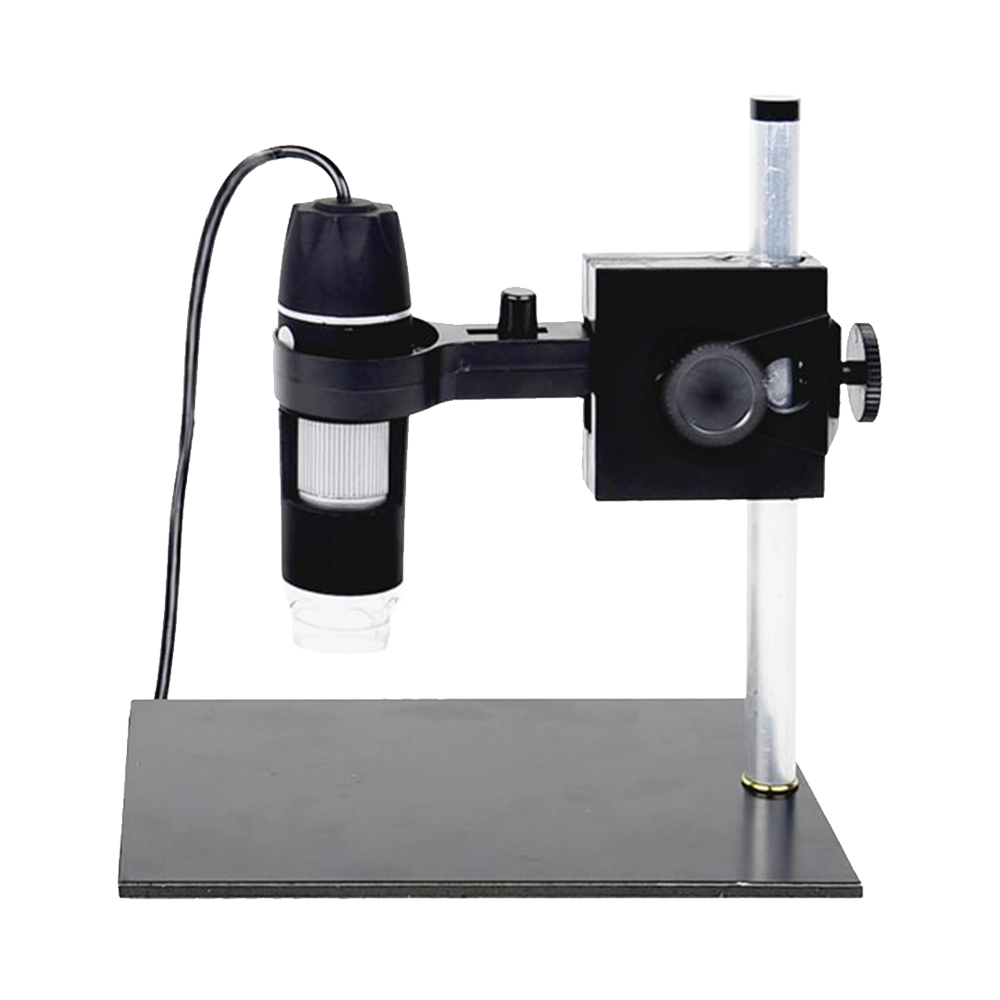

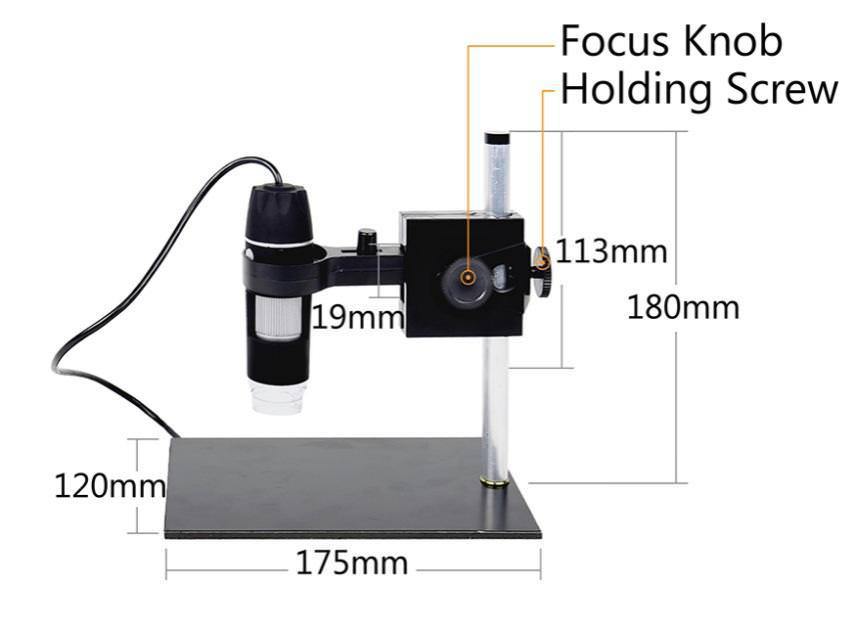

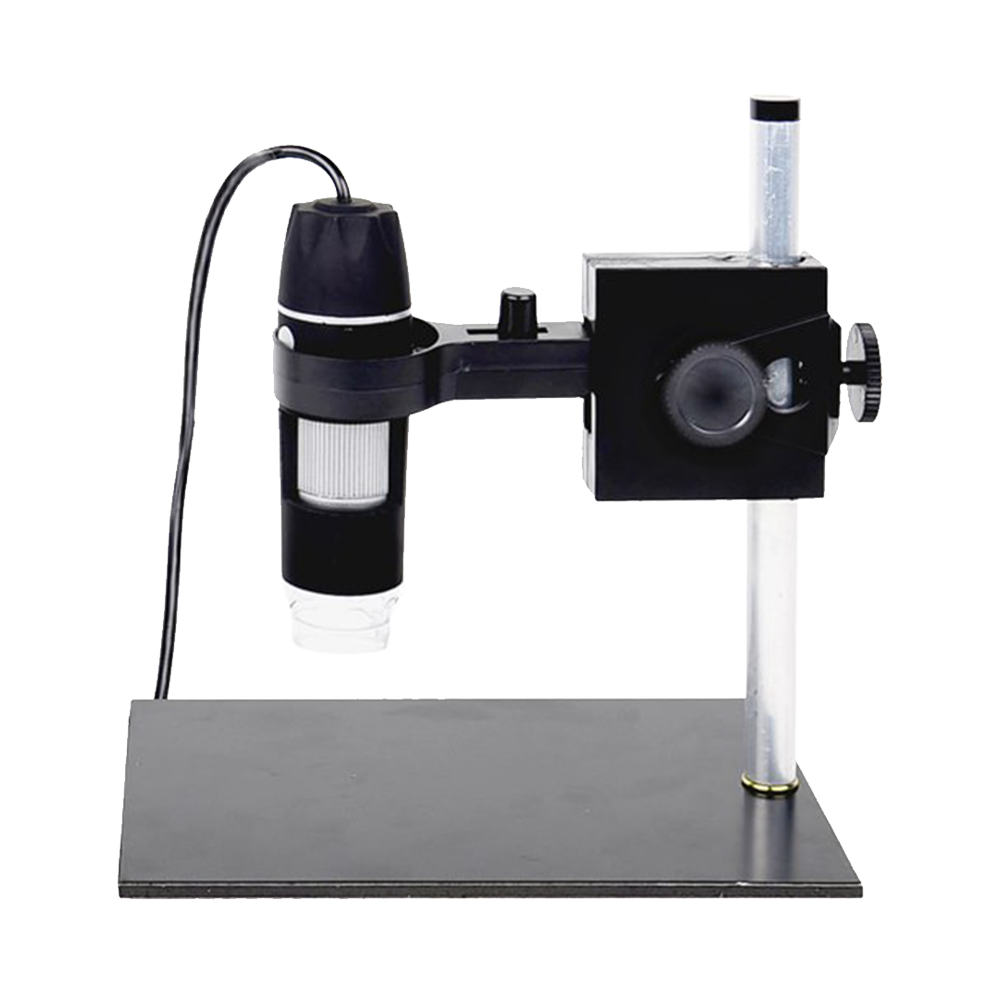

M-SD-HM3 便携式显微镜支架
- •塑料底座+铝合金支撑轴组合式
- •卡持式安装座方便安装
- •传统调焦旋钮，调焦方式简单
- •坚固螺钉防止支架下滑
- •外形尺寸：175×120×180mm
- •粗调焦范围：113mm
- •细调焦范围：19mm

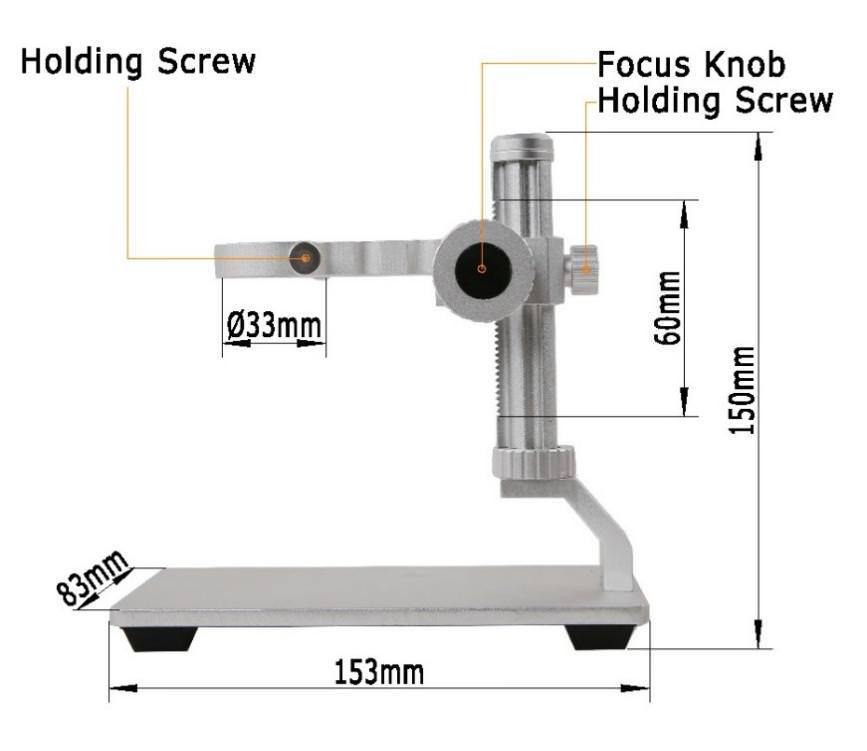

M-SD-HM4 便携式显微镜支架
- •齿条咬合式便携式显微镜支架
- •银色氧化铝合金
- •传统调焦旋钮，调焦方式简单
- •坚固螺钉防止支架下滑
- •外形尺寸：153×83×150mm
- •调焦范围：60mm
- •支撑环直径：Φ33mm

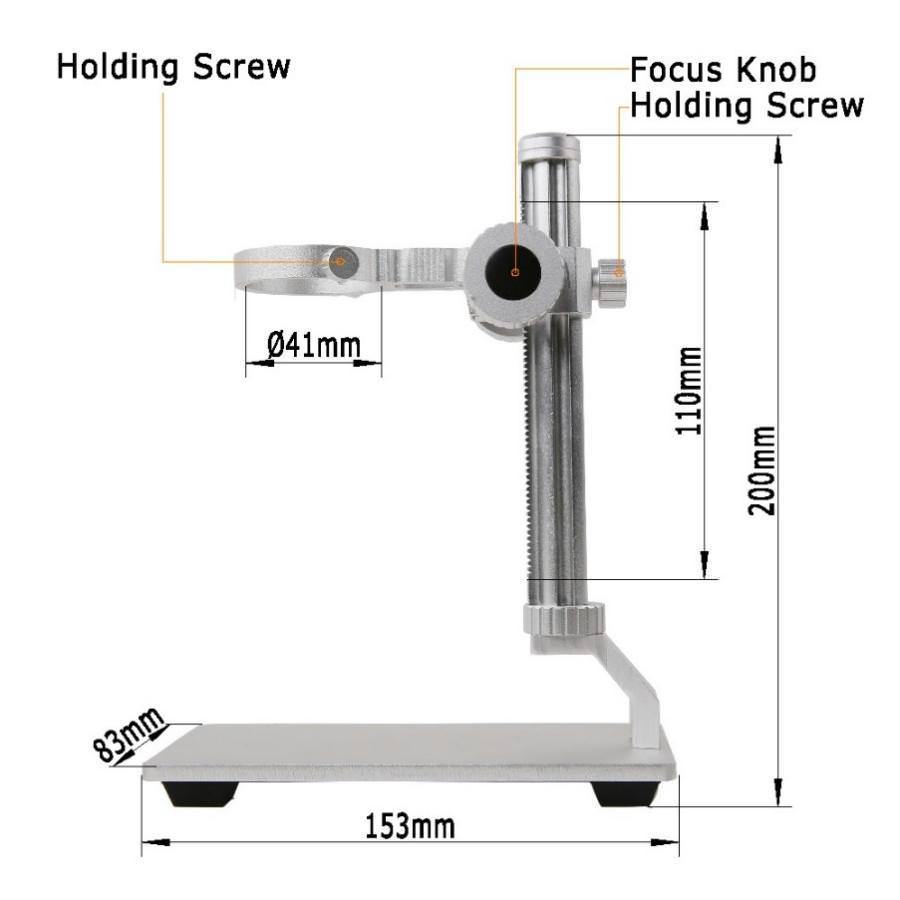

M-SD-HM5 便携式显微镜支架
- •齿条咬合式便携式显微镜支架
- •银色氧化铝合金
- •传统调焦旋钮，调焦方式简单
- •坚固螺钉防止支架下滑
- •外形尺寸：153×83×200mm
- •调焦范围：110mm
- •支撑环直径：Φ41mm
图谱光电M-SD-HM系列便携显微镜支架，专为实验室、现场检测及教学培训场景设计，兼顾轻量化便携性与结构稳定性。该系列覆盖HM1至HM5多款型号，采用阳极氧化铝合金与高精度加工工艺，支持多种调焦结构（螺旋杆、齿条咬合、卡持式），满足不同显微设备的使用需求。适合与便携式显微镜、连续变倍单筒物镜、标准C-Mount工业相机搭配，提供51mm至110mm调焦范围。
核心特性
多结构调焦设计
螺旋杆、齿条咬合、卡持式多种选择
轻量化便携设计
紧凑结构，易于携带，适合现场作业
高强度铝合金材质
Class II阳极氧化处理，耐磨防腐蚀
广泛设备兼容性
支持便携显微镜、变倍物镜、C-Mount相机
性能参数亮点
调焦范围
51-110 mm
大行程设计支撑环规格
33/41 mm
多型号可选型号数量
5 款
HM1-HM5材质工艺
铝合金
CNC精密加工产品深度介绍
多样化结构设计满足不同需求
M-SD-HM系列提供五款不同结构设计的便携支架，充分满足各类应用场景需求。M-SD-HM1采用螺旋杆式调焦机构，银色铝合金机身设计轻便稳固，特别适合需要频繁携带的随身检测应用。M-SD-HM2和HM4型号配备齿条咬合式调焦系统，传统旋钮操作直观便捷，33mm支撑环设计适配中小型便携显微镜。M-SD-HM3采用创新的组合式结构，塑料底座搭配铝合金支撑轴，提供113mm粗调加19mm细调的双级调节能力，满足多用途精密观测需求。M-SD-HM5则提供110mm超大行程调焦范围，配备41mm支撑环，专为大型便携显微成像系统设计。
高强度轻量化材质技术应用
全系列采用Class II级阳极氧化铝合金材质，这种先进的表面处理技术在铝合金基材上形成致密的氧化层，不仅大幅提升了材料的耐磨性和抗腐蚀能力，还保持了铝合金轻量化的优势。CNC精密加工技术确保各部件的尺寸精度和配合公差达到最优状态，调焦机构运动顺畅无阻滞，即使在频繁使用后也能保持稳定的操作手感。精心设计的结构力学分布，在减轻整体重量的同时，保证了支架在承载显微设备时的稳定性，长时间观测无晃动，为精确成像提供可靠保障。
精密调焦系统设计理念
M-SD-HM系列的调焦系统设计充分考虑了不同使用习惯和应用需求。螺旋杆式调焦机构通过精密螺纹设计，实现连续平滑的高度调节，特别适合需要精确定位的应用。齿条咬合式系统采用高精度齿轮传动，提供稳定可靠的调节手感，旋钮设计符合人体工程学，长时间操作不易疲劳。卡持式结构则提供快速定位功能，适合需要频繁更换观察高度的场景。所有调焦系统都经过严格的耐久性测试，确保在数万次调节后仍能保持出色的性能表现。防松动设计确保在找到理想观察位置后能够稳定锁定，避免因意外触碰造成的位置偏移。
卓越的设备兼容性设计
M-SD-HM系列支架的设计充分考虑了与各类显微成像设备的兼容性。标准的33mm和41mm支撑环规格覆盖了市面上大部分便携式显微镜的安装需求。支架可完美配合连续变倍单筒物镜使用，为不同放大倍率的观察提供稳定支撑。标准C-Mount接口兼容性使其能够与各类工业相机无缝连接，构建完整的数字成像系统。精心设计的承重能力确保在搭载不同重量的设备时都能保持稳定。模块化的设计理念允许用户根据具体需求选择和组合不同部件，提供了极大的使用灵活性。
广泛的应用场景适应性
M-SD-HM系列便携支架的设计理念充分体现了"一机多用"的实用性。在实验室科研环境中，其精密的调焦系统和稳定的结构为样品观察和数据采集提供可靠支撑。在工业质检领域，便携性使其能够直接带到生产线旁进行现场检测，大幅提高工作效率。野外科考和现场教学应用中，轻量化设计和坚固结构确保了在复杂环境下的可靠性。教育培训场景下，简单直观的操作界面让学生能够快速上手，专注于观察本身而非设备操作。紧凑的收纳设计使其易于存储和运输，为移动检测和多点作业提供了理想的解决方案。
