机器视觉镜头

产品介绍

专为机器视觉应用设计的高品质定焦镜头，包含FA-A、FA-B、FA-C和FA-D/E远心镜头系列，覆盖从1/1.9"到4/3"传感器规格。

产品特点

  • 适配100万到1000万像素分辨率
  • 超低畸变，高周边光亮比
  • 多层宽带镀膜，优异光学性能
  • 支持超短工作距
  • 远心设计可选
咨询报价 产品手册

智能镜头选型工具

根据您的应用需求，快速匹配最适合的机器视觉镜头

输入您的应用参数

推荐镜头方案

请输入您的应用参数
系统将为您推荐最适合的镜头型号

快速选型提示

焦距计算公式：

焦距 = 工作距离 × 传感器尺寸 ÷ 视场宽度

常见应用焦距：

近距离检测：6-16mm
中等距离：25-35mm
远距离：50mm以上

光圈选择建议：

弱光环境：选择大光圈
需要大景深：选择小光圈

FA系列工业镜头

专为机器视觉应用设计的高品质定焦镜头，包含FA-A、FA-B、FA-C和FA-D/E远心镜头系列，覆盖从1/1.9"到4/3"传感器规格。

1.1英寸12MP系列
产品型号 有效焦距
(mm)		 F/#
(光圈值)		 光学畸变 视场 工作距离 滤镜螺纹 镜头接口 下载资料
D H V
TPL-0625ML12M 6 F2.5-F22 0.23% 107.35° 86.02° 64.58° 0.15m-∞ M62x0.75 C 手册
TPL-0828ML12M 8 F2.8-F16 -0.47% 93.85° 80.89° 65.21° 0.12m-∞ M55x0.75 C 手册
TPL-1228ML12M 12 F2.8-F22 0.51% 69.35° 57.95° 45.54° 0.1m-∞ M46x0.75 C 手册
TPL-1623ML12M 16 F2.3-F22 0.40% 54.39° 44.56° 34.45° 0.1m-∞ M43x0.75 C 手册
TPL-2520ML12M 25 F2.0-F22 0.25% 35.3° 28.68° 21.75° 0.1m-∞ M37.5x0.5 C 手册
TPL-3520ML12M 35 F2.0-F22 0.15% 25.27° 20.4° 15° 0.2m-∞ M37.5x0.5 C 手册
TPL-5022ML12M 50 F2.2-F22 0.10% 16.18° 13° 9.77° 0.25m-∞ M37.5x0.5 C 手册
TPL-7526ML12M 75 F2.6-F32 -0.35% 7.53° 6.05° 4.65° 0.3m-∞ M34x0.5 C 手册
1.1英寸25MP系列
产品型号 有效焦距
(mm)		 F/#
(光圈值)		 光学畸变 视场 工作距离 滤镜螺纹 镜头接口 下载资料
D H V
TPL-1228SF 12 F2.8-F22 0.26% 67.92° 56.86° 44.26° 0.12m-1m M49x0.75 C 手册
TPL-1624SF 16 F2.4-F22 0.60% 49.64° 40.79° 31.18° 0.12m-∞ M40.5x0.5 C 手册
TPL-2520SF 25 F2.0-F22 -0.33% 34.68° 28.11° 21.24° 0.12m-∞ M40.5x0.5 C 手册
TPL-3526SF 35 F2.6-F22 0.10% 22.06° 17.87° 13.49° 0.12m-∞ M46x0.75 C 手册
TPL-5020SF 50 F2.0-F22 0.08% 13.68° 11.3° 8.47° 0.2m-∞ M52x0.75 C 手册
1英寸2MP系列
产品型号 有效焦距
(mm)		 F/#
(光圈值)		 光学畸变 视场 工作距离 滤镜螺纹 镜头接口 下载资料
D H V
TPL-0614MLM 6 F1.4-F32 -19.00% 112° 88.66° 72.89° 0.15m-∞ M43x0.75 C 手册
1英寸5MP系列
产品型号 有效焦距
(mm)		 F/#
(光圈值)		 光学畸变 视场 工作距离 滤镜螺纹 镜头接口 下载资料
D H V
TPL-06520ML5M 6.5 F2.0 -10.50% 106.4° 94° 76° 0.1m-∞ M52x0.75 C 手册
TPL-1218ML5M 12 F1.8-F32 -1.10% 64.4° 53.6° 41.6° 0.2m-∞ M77x0.75 C 手册
TPL-1620ML5M 16 F2.0-F22 0.50% 51.5° 41.84° 32.4° 0.5m-∞ M34x0.5 C 手册
TPL-2020ML5M 20 F2.0-F22 -0.80% 43.2° 34.9° 26.6° 0.3m-∞ M37.5x0.5 C 手册
TPL-2520ML5M 25 F2.0-F32 -0.20% 34.8° 27.94° 21.14° 0.3m-∞ M43x0.75 C 手册
1英寸12MP系列
产品型号 有效焦距
(mm)		 F/#
(光圈值)		 光学畸变 视场 工作距离 滤镜螺纹 镜头接口 下载资料
D H V
TPL-0725FL12M 7 F2.55(Fixed) -61.00% 143° 109.2° 80° 0.5m-∞ —— C/CS 手册
1/2英寸2MP系列
产品型号 有效焦距
(mm)		 F/#
(光圈值)		 光学畸变 视场 工作距离 滤镜螺纹 镜头接口 下载资料
D H V
TPL-0420MM 4 F2.0-F16 -2.80% 90° 77.4° 61.8° 0.1m-∞ —— C 手册
TPL-0614MM 6 F1.4-F16 -1.00% 68° 56.6° 43.8° 0.1m-∞ M30.5x0.5 C 手册
TPL-0814MM 8 F1.4-F16 -0.70% 54° 43.8° 33.6° 0.1m-∞ M30.5x0.5 C 手册
1/2英寸5MP系列
产品型号 有效焦距
(mm)		 F/#
(光圈值)		 光学畸变 视场 工作距离 滤镜螺纹 镜头接口 下载资料
D H V
TPL-0414M5M 4 F1.4-F32 -1.50% 85° 75.12° 58.76° 0.1m-∞ M52x0.75 C 手册
TPL-0614M5M 6 F1.8-F16 -1.00% 64.48° 53.8° 41.6° 0.1m-∞ M35.5x0.5 C 手册
2/3英寸2MP系列
产品型号 有效焦距
(mm)		 F/#
(光圈值)		 光学畸变 视场 工作距离 滤镜螺纹 镜头接口 下载资料
D H V
TPL-1214MM 12 F1.4-F16 -1.00% 48.86° 39.94° 30.44° 0.1m-∞ M30.5x0.5 C 手册
TPL-1614MM 16 F1.4-F16 -1.00% 36° 29.12° 22.02° 0.2m-∞ M30.5x0.5 C 手册
TPL-2514MM 25 F1.4-F32 -1.00% 24.18° 19.42° 14.6° 0.3m-∞ M30.5x0.5 C 手册
TPL-3514MM 35 F1.4-F32 -1.00% 17.9° 14.4° 10.8° 0.5m-∞ M30.5x0.5 C 手册
TPL-5020MM 50 F2.0-F16 0.40% 12.7° 10.2° 7.7° 1m-∞ M30.5x0.5 C 手册
TPL-7524MM 75 F2.4-F22 0.65% 8.32° 6.7° 5.02° 1m-∞ M34x0.5 C 手册
TPL-7525MM 75 F2.5 0.20% 5.31° 4.23° 3.15° 0.18X-0.38X M30.5x0.5 C 手册
2/3英寸3MP系列
产品型号 有效焦距
(mm)		 F/#
(光圈值)		 光学畸变 视场 工作距离 滤镜螺纹 镜头接口 下载资料
D H V
TPL-0814M3M 8 F1.4-F16 0.70% 64.26° 53.76° 41.66° 0.1m-∞ M37x0.5 C 手册
TPL-0918M3M 9 F1.8-F16 -0.50% 61.85° 51.22° 39.54° 0.1m-∞ M27x0.5 C 手册
TPL-1218M3M 12 F1.8-F16 -0.30% 47.7° 39° 29.8° 0.1m-∞ M27x0.5 C 手册
TPL-1618M3M 16 F1.8-F16 -0.35% 36.8° 29.8° 22.5° 0.1m-∞ M27x0.5 C 手册
TPL-2518M3M 25 F1.8-F16 -0.10% 23.3° 18.8° 14.2° 0.15m-∞ M27x0.5 C 手册
TPL-3518M3M 35 F1.8-F16 -0.10% 16.04° 12.8° 9.6° 0.25m-∞ M27x0.5 C 手册
TPL-5018M3M 50 F1.8-F16 -0.10% 11.52° 9.14° 6.86° 0.5m-∞ M27x0.5 C 手册
TPL-1618M3M-A 16 F1.8-F16 -1.98% 38.09° 30.69° 23.13° 0.3m-∞ M25.5x0.5 C 手册
2/3英寸5MP系列
产品型号 有效焦距
(mm)		 F/#
(光圈值)		 光学畸变 视场 工作距离 滤镜螺纹 镜头接口 下载资料
D H V
TPL-0814M5M 8 F1.4-F16 -1.00% 66.2° 55.24° 42.78° 0.1m-∞ M35.5x0.5 C 手册
TPL-1214M5M 12 F1.4-F22 -0.30% 47.1° 39.58° 29.44° 0.1m-∞ M35.5x0.5 C 手册
TPL-1614M5M 16 F1.4-F22 -0.30% 36.6° 29.78° 22.6° 0.1m-∞ M35.5x0.5 C 手册
TPL-2514M5M 25 F1.4-F16 -0.10% 23.6° 19.04° 14.32° 0.2m-∞ M35.5x0.5 C 手册
TPL-3514M5M 35 F1.4-F16 -0.05% 17.4° 14° 10.6° 0.15m-∞ M35.5x0.5 C 手册
TPL-5020M5M 50 F2.0-F32 -0.10% 12.36° 9.92° 7.45° 0.4m-∞ M35.5x0.5 C 手册
TPL-7520M5M 75 F2.0-F32 -0.10% 8.36° 6.72° 5.04° 0.8m-∞ M40.5x0.5 C 手册
2/3英寸6MP系列
产品型号 有效焦距
(mm)		 F/#
(光圈值)		 光学畸变 视场 工作距离 滤镜螺纹 镜头接口 下载资料
D H V
TPL-NV0820M6M 8 F2.0-F16 0.45% 69° 57.62° 44.83° 0.1m-∞ M58x0.75 C 手册
TPL-NV1220M6M 12 F2.0-F16 1.00% 48.22° 39.4° 29.92° 0.1m-∞ M37.5x0.5 C 手册
TPL-NV1620M6M 16 F2.0-F16 0.60% 36.7° 29.6° 22.3° 0.1m-∞ M30.5x0.5 C 手册

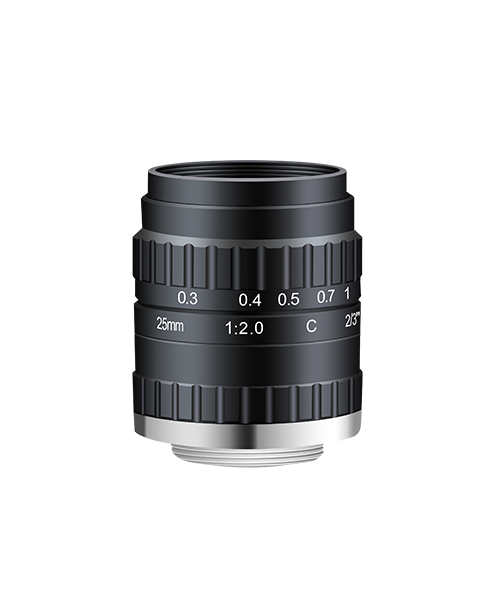

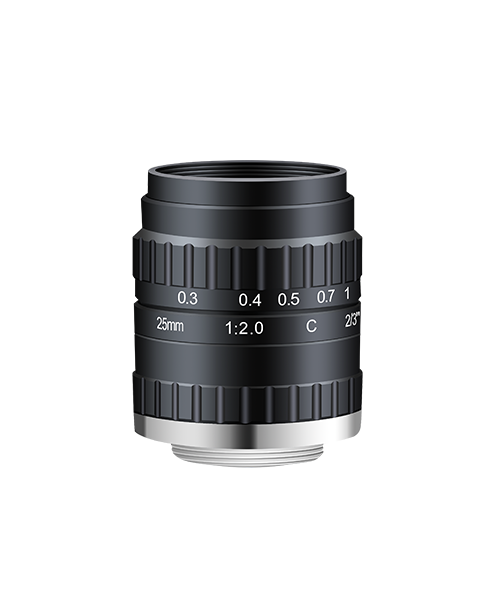

TPL-NV2520M6M 25 F2.0-F16 -0.25% 22.6° 18° 13.6° 0.2m-∞ M30.5x0.5 C 手册

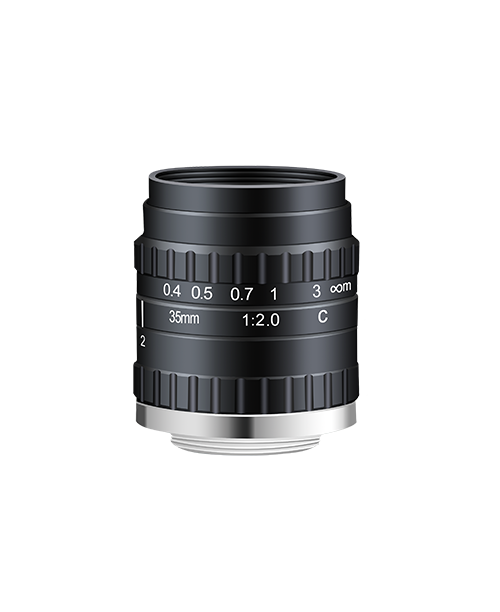

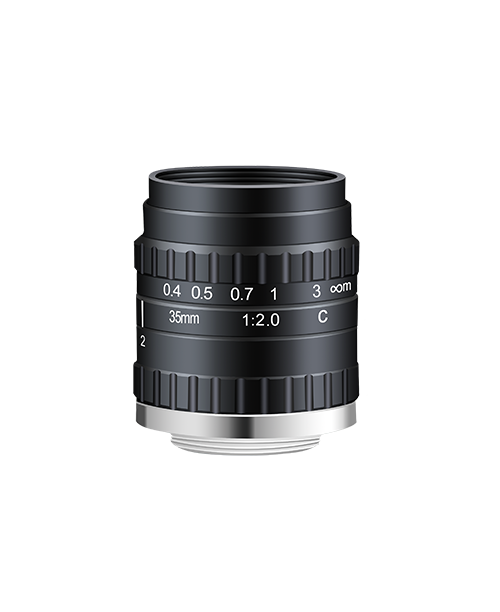

TPL-NV3520M6M 35 F2.0-F16 -0.35% 17° 13.3° 10° 0.2m-∞ M30.5x0.5 C 手册

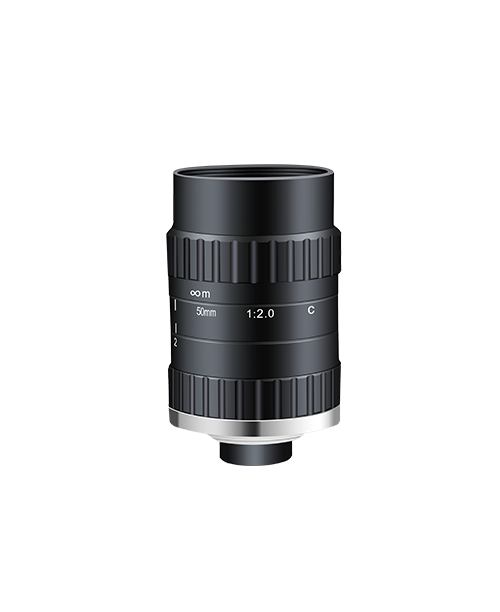

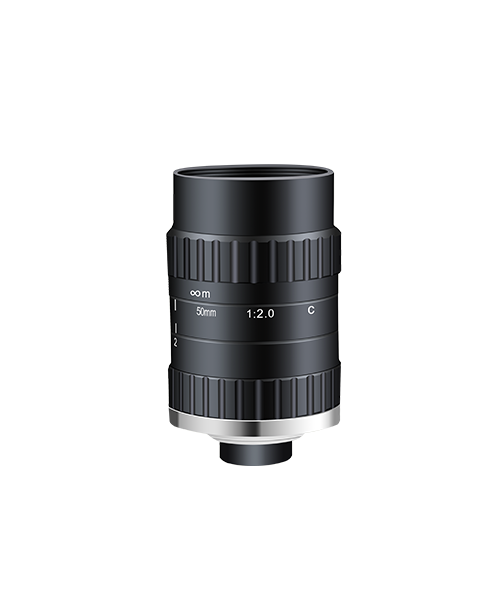

TPL-NV5020M6M 50 F2.0-F16 -0.05% 10.14° 8.16° 6.14° 0.2m-∞ M37.5x0.5 C 手册

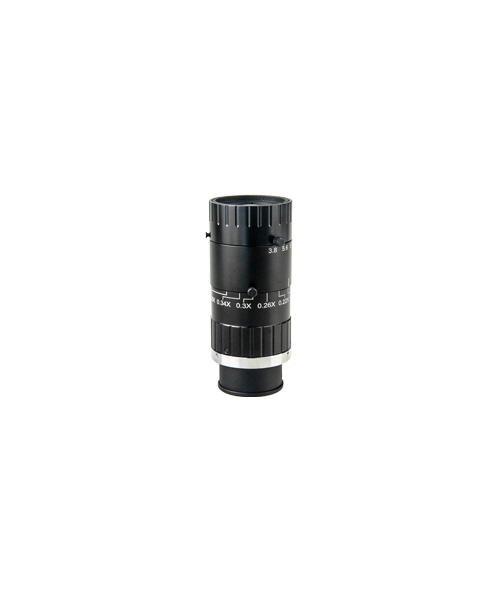

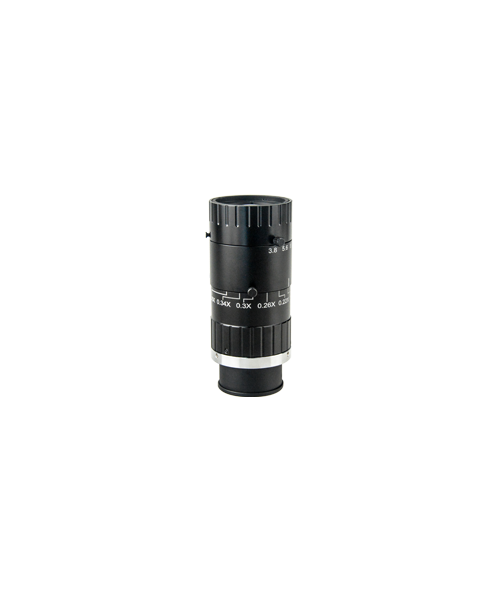

TPL-NV7538M6M 75 F3.8 0.30% —— 5.39° 4.05° —— M30.5x0.5 C 手册
2/3英寸10MP系列
产品型号 有效焦距
(mm)		 F/#
(光圈值)		 光学畸变 视场 工作距离 滤镜螺纹 镜头接口 下载资料
D H V
TPL-0518M10M 5 F1.8-F11 -4.20% 96.54° 84° 67.6° 0.1m-∞ M62x0.75 C 手册
TPL-0818M10M 8 F1.8-F22 -1.00% 65.64° 55.06° 42.7° 0.1m-∞ M37.5x0.5 C 手册
TPL-1218M10M 12 F1.8-F32 -0.42% 48.9° 40.1° 30.6° 0.1m-∞ M30.5x0.5 C 手册
TPL-1618M10M 16 F1.8-F22 -0.20% 37.74° 30.6° 23.2° 0.2m-∞ M30.5x0.5 C 手册
TPL-2518M10M 25 F1.8-F32 -0.13% 24.5° 19.7° 14.84° 0.2m-∞ M30.5x0.5 C 手册
TPL-3518M10M 35 F1.8-F16 -0.10% 12.58° 10.07° 7.56° 0.3m-∞ M34x0.5 C 手册
TPL-5018M10M 50 F1.8-F22 -0.10% 11.67° 9.36° 6.89° 0.5m-∞ M40.5x0.5 C 手册
TPL-2525CM10M 25 2.5/4/5.6/8/11 0.50% 24.67° 19.95° 15.09° 0.1m-0.5m —— C 手册
TPL-3528CM10M 35 2.5/4/5.6/8/11 -0.50% 17.93° 14.37° 10.79° 0.3m-∞ —— C 手册
TPL-5040CM10M 50 4/5.6/8/11 -0.25% 12.58° 10.07° 7.56° 0.5m-∞ —— C 手册
4/3英寸5MP系列
产品型号 有效焦距
(mm)		 F/#
(光圈值)		 光学畸变 视场 工作距离 滤镜螺纹 镜头接口 下载资料
D H V
TPL-1224MX5M 12 F2.4-F22 -4.00% 86.06° 71.03° 55.9° 0.3m-∞ M77x0.75 C 手册
TPL-1620MX5M 16 F2.0-F32 -2.50% 67.39° 56.33° 43.5° 0.1m-∞ M72x0.75 C 手册
TPL-2520MX5M 25 F2.0-F32 -1.40% 48.2° 37.4° 28.6° 0.15m-∞ M35.5x0.5 C 手册
TPL-3520MX5M 35 F2.0-F22 -1.10% 36° 27.76° 20.98° 0.2m-∞ M37.5x0.5 C 手册
4/3英寸45MP系列
产品型号 有效焦距
(mm)		 F/#
(光圈值)		 光学畸变 视场 工作距离 滤镜螺纹 镜头接口 下载资料
D H V
TPL-1825XF 18 F2.5-F22 0.84% 62.63° 52.44° 40.65° 0.12m-∞ M46x0.75 C 手册
TPL-2524XF 25 F2.4-F22 -0.36% 43.70° 35.64° 27.09° 0.15m-∞ M46x0.75 C 手册
TPL-3524XF 35 F2.4-F22 -0.25% 33.37° 26.98° 20.35° 0.23m-∞ M46x0.75 C 手册
TPL-5025XF 50 F2.5-F16 0.08% 22.38° 18° 13.55° 0.25m-∞ M46x0.75 C 手册

产品特性说明

  • 适配100万到1000万像素分辨率
  • 超低畸变，高周边光亮比
  • 多层宽带镀膜，优异光学性能
  • 支持超短工作距
  • 远心设计可选
视场说明：

D (Diagonal)：对角线视场角

H (Horizontal)：水平视场角

V (Vertical)：垂直视场角

图谱光电机器视觉镜头涵盖多种焦距和传感器规格，为工业检测、自动化设备、智能识别等应用提供高品质成像方案。
