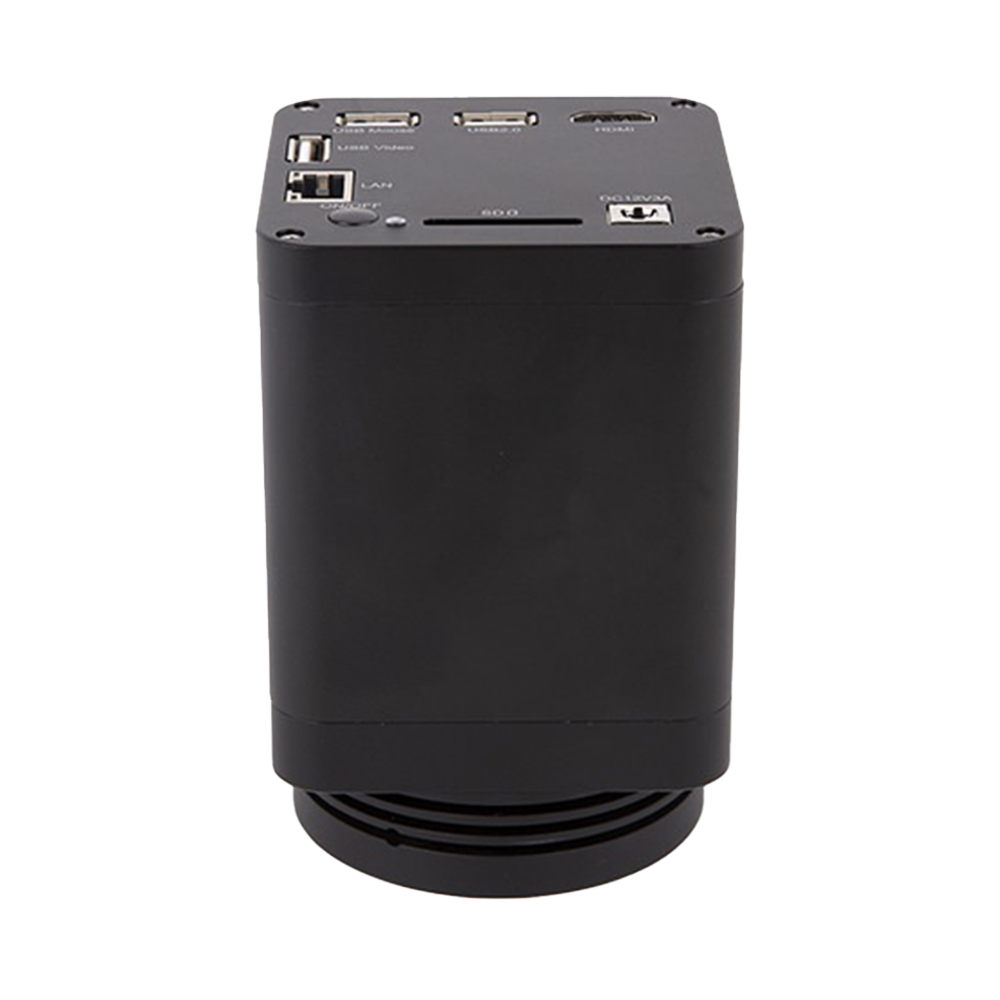

AFDM411 连续变倍自动对焦数码显微镜
产品介绍
AFDM411 是一款高性能连续变倍自动对焦数码显微镜， 采用 Sony IMX415LQR-C 传感器， 提供 20倍 (0.028X~0.56X) 光学变倍， 工作距离为 150-195mm (标准192mm)。
产品特点
- 20倍光学变倍，自动/手动对焦
- 标准测量工作距离192mm，150-195mm范围自动对焦清晰观测
- 低倍200×112.5mm定位，高倍10×5.6mm显微观测
- 4K HDMI/NETWORK/USB多接口输出，HDMI 4K@30fps
- SD卡/USB闪存盘本地存储，内嵌XCamView测量与控制
产品详情
AFDM411 参数规格
| 关键参数 | |
| 产品型号 | AFDM411 |
| 产品系列 | 连续变倍自动对焦数码显微镜 |
| 传感器参数 | |
| 传感器型号 | Sony IMX415LQR-C |
| 传感器尺寸 | 1/2.8" (5.57×3.13mm) |
| 对角线 | 6.3mm |
| 像元尺寸 | 1.45μm × 1.45μm |
| 分辨率 | 8MP (3840×2160) |
| 快门类型 | 卷帘快门 |
| 色彩类型 | 彩色 |
| 光学参数 | |
| 镜头类型 | EMZO-20XA集成镜头 |
| 光学变倍 | 20倍 (0.028X~0.56X) |
| 工作距离 | 150-195mm (标准192mm) |
| 视场范围 | 低倍: 200×112.5mm, 高倍: 10×5.6mm |
| 自动对焦 | 支持 |
| 性能参数 | |
| 帧率 | HDMI: 30fps@3840×2160; NETWORK: 30fps@3840×2160; USB: 30fps@3840×2160 |

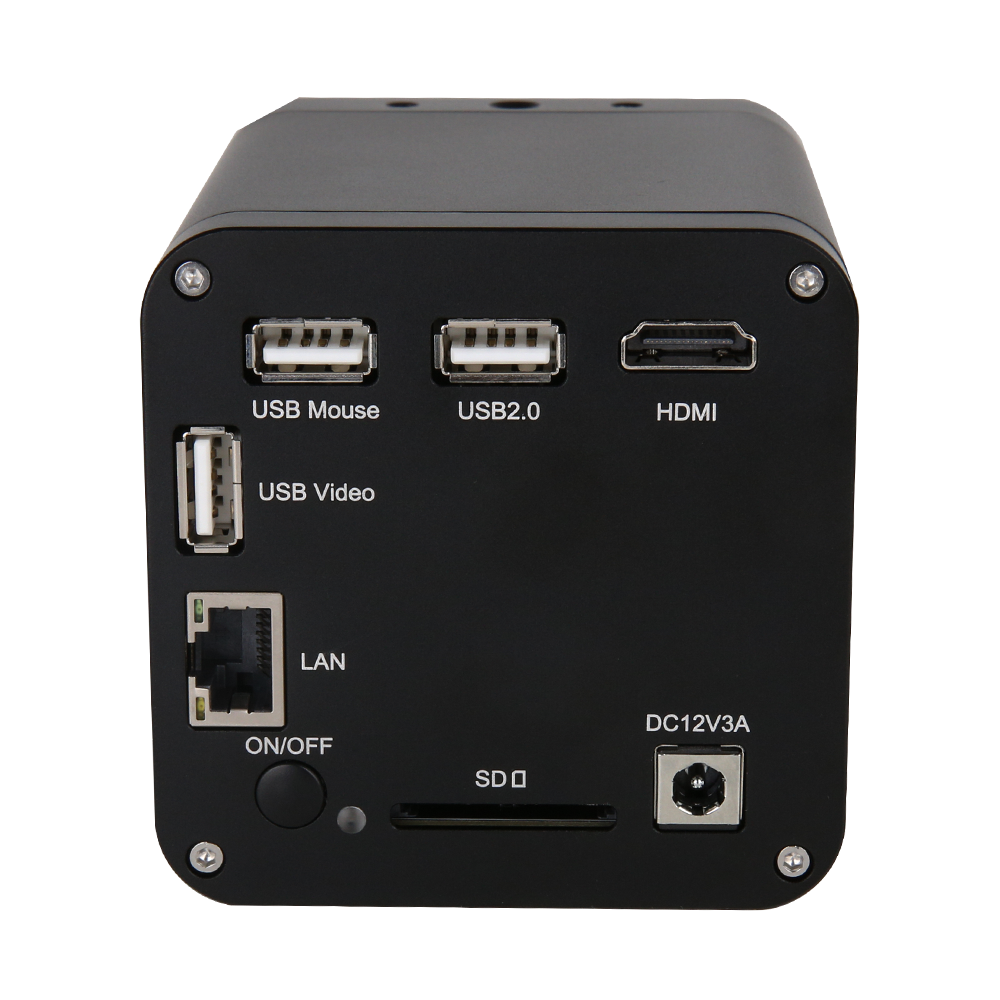

| 输出接口 | HDMI1.4, USB2.0, 以太网, Wi-Fi |
| 存储支持 | SD卡, U盘 |
| 软件支持 | XCamView, ToupView, ToupLite |
| 物理参数 | |
| 电源供电 | DC 12V/3A |
| 外形尺寸 | 80 × 80 × 122 mm |
| 重量 | 0.75 kg |
| 环境参数 | |
| 工作温度 | -10°C ~ +50°C |
| 存储温度 | -20°C ~ +60°C |
| 工作湿度 | 30~80%RH |
| 存储湿度 | 10~60%RH |
| 其他信息 | |
| 操作系统支持 | Windows, Linux, macOS, Android, iOS |
| 认证 | CE, FCC, RoHS |
产品概述
AFDM411 是一款专为精密显微观察设计的自动对焦连续变倍数码显微镜，具有以下核心特性：
- 自动对焦技术：集成高精度自动对焦系统，在 150-195mm (标准192mm) 范围内可实现快速精准对焦，大幅提升操作效率
- 连续光学变倍：20倍 (0.028X~0.56X) 连续光学变倍，变倍过程完全齐焦，从低倍定位到高倍观察无需重新对焦
- 高性能成像：采用 Sony IMX415LQR-C 传感器，分辨率达 8MP (3840×2160)，确保图像清晰度和色彩还原
- 多接口输出：支持 HDMI1.4, USB2.0, 以太网, Wi-Fi 多种输出方式，满足不同使用场景
- 智能测量：内置测量定标信息，配合专业软件可实现精准测量、景深合成、图像拼接等高级功能
- 集成LED照明：头部吸合式LED环形灯，亮度可程控调节，提供均匀稳定的照明
- 本地存储支持：支持SD卡和U盘存储，可直接保存图像和视频，支持本地预览回放
核心性能指标
光学变倍
20倍 (0.028X~0.56X)
工作距离
150-195mm (标准192mm)
视场范围
低倍: 200×112.5mm, 高倍: 10×5.6mm
分辨率
8MP (3840×2160)
推荐理由
AFDM411 凭借其自动对焦技术、连续光学变倍能力和多接口输出特性， 为工业检测、科研分析、教学演示等应用提供了高效便捷的显微成像解决方案。内置的智能软件功能和灵活的配置选项，使其成为现代数字化显微观察的理想选择。
应用场景
工业检测
PCB板检测、电子元件检查、焊点质量分析、精密零件测量等
医学观察
病理切片观察、细胞培养监测、组织样本分析、临床诊断辅助
教学科研
显微教学演示、科研样品观察、实验数据采集、学术研究分析
自动化系统
机器视觉集成、自动化检测线、智能制造系统、在线质量控制
选型建议
- 触摸屏需求：选择 TAFDM 系列，配备13.3英寸触摸屏，操作更直观
- 高分辨率需求：选择带"B"后缀的4K型号（如AFDM411B、TAFDM412），支持3840×2160分辨率
- 超长工作距离：选择 AFDM512B 或 AFDM412B，工作距离可达640mm
- 高级功能需求：选择 AFDM512 系列，支持4K 60fps输出、景深合成、语音控制等
- 经济型选择：选择 AFDM101 系列，提供基础的自动对焦和连续变倍功能
配置推荐
| 应用需求 | 推荐型号 | 主要优势 | 适用场景 |
|---|---|---|---|
| 教学演示 | TAFDM411 | 触摸屏操作、4K输出 | 课堂教学、实验演示 |
| 精密检测 | AFDM512A | 4K 60fps、高级图像处理 | 电子制造、质量控制 |
| 大型样品 | AFDM512B | 超长工作距离640mm | 大尺寸工件检测 |
| 基础观察 | AFDM101A | 性价比高、功能完善 | 常规检测、基础研究 |
产品深度介绍
AFDM系列自动对焦连续变倍数码显微镜，是图谱光电专为工业、科研、医疗、教育等多领域用户打造的高端数字成像解决方案。该系列集成了高灵敏度Sony CMOS传感器、高精度电动变倍镜头、自动对焦模组、智能本地控制系统与多平台输出接口，全面满足用户从宏观观测到微观分析的多样化需求。
AFDM系列产品支持18~20倍光学连续变倍，覆盖从低倍大视野到高倍细节的全场景观测，内置或外接高亮度LED环形光源，照明方式灵活可调，极大提升了样品表面细节与对比度。产品可选配多种标准工作距离及镜头模块，适应PCB/半导体、金属材料、生物医学、自动化生产线等复杂应用环境。独特的自动对焦与电动变倍联动控制，为高效测量、批量检测、实时分析提供坚实保障。
智能本地系统集成丰富的图像测量、拍照、录像、景深合成、图像拼接等功能，并支持SD卡/U盘本地存储、USB/HDMI/以太网/Wi-Fi多平台同步输出。部分型号支持13.3英寸高清触摸屏一体机操作，适合现场教学、演示、工程师流动办公和工厂产线直接部署。全系列产品支持多语言操作界面和主流操作系统，真正实现"即插即用，所见即所得"。
主要功能
自动对焦/手动对焦
支持一键自动对焦、实时对焦锁定和微调，操作简便，高效精准。
电动连续光学变倍（18倍/20倍）
可实现从超大视野到微观高倍细节的无级变焦，倍率切换流畅，满足不同样品和检测需求。
多平台多接口输出
支持4K HDMI、USB3.0、以太网、Wi-Fi等多种输出方式，兼容显示器、电脑、移动终端，适配各类应用场景。
高分辨率成像与高帧率输出
采用Sony Starvis高性能CMOS传感器，最高支持8MP（4K@60fps），画质清晰细腻，色彩还原真实。
本地智能操作系统
内置XCamView/ToupView系统，支持本地实时测量、拍照、录像、景深合成、图像拼接、图像参数自定义等多项功能，无需外接电脑也可独立使用。
多种工作距离与镜头可选
多种标准工作距离与镜头组合，满足不同高度空间、样品尺寸的检测与观察需求。
强大存储与数据导出
支持SD卡/U盘本地存储，数据一键导出与本地回放，方便现场数据管理与后续分析。
丰富照明方案
内置或可外接高亮度LED环形灯，同轴光源可选，亮度可程控，适配多样化样品表面特性。
兼容多语言/多系统
支持中英文等多语言菜单，兼容Windows、Mac、Linux、Android、iOS等主流平台。
触摸屏操作（部分型号）
TAFDM系列支持13.3英寸高清触摸屏一体机，支持触控/鼠标双操作模式，适用于现场教学、演示和移动办公。
核心优势
高度集成
成像、变倍、对焦、照明、智能操作于一体，系统高度集成，结构紧凑可靠。
全场景适配
支持多倍率、多接口、多工作距离，满足科研、工业、医疗、教育等多行业专业需求。
极致画质与操作流畅度
4K分辨率、最高60fps帧率、SONY Starvis传感器，确保图像细腻无延迟。
便捷易用
无需复杂培训即可上手，支持即插即用和多平台控制，界面人性化设计。
高扩展性
可灵活组合不同相机、镜头、照明模块，便于后续升级和定制。
稳定可靠
工业级品质设计，适应恶劣环境，广泛应用于批量检测、在线质控、科研记录等场景。
高性价比
集成度高、维护成本低、应用广泛，为企业和实验室大幅提升工作效率与数据品质。
