AFDM101系列
产品介绍
AFDM101为入门级自动对焦数码显微镜，支持1080P@60fps HDMI输出，集成20×电动连续变倍和自动对焦功能。标准工作距离192mm，视野覆盖200×112.5mm至10×5.6mm。内置XFCamView测量软件，支持SD卡存储，适合基础教学和常规观察应用。
产品特点
- 1080P@60fps HDMI高清输出
- 20×连续光学变倍 + 自动/手动对焦
- 标准工作距离192mm，150-195mm范围内自动对焦
- 低倍200×112.5mm定位，高倍10×5.6mm显微观测
- SD卡本地存储图片和视频
- 内置XFCamView测量与控制软件
- 头部吸合式LED环形灯
- 多语言界面支持
1080P HDMI连续变倍自动对焦数码显微镜（停产）
AFDM101为入门级自动对焦数码显微镜，支持1080P@60fps HDMI输出，集成20×电动连续变倍和自动对焦功能。标准工作距离192mm，视野覆盖200×112.5mm至10×5.6mm。内置XFCamView测量软件，支持SD卡存储，适合基础教学和常规观察应用。
| 产品型号 | 传感器 | 最大分辨率 | 帧率 | 输出接口 | 光学变倍 | 标准工作距离 | 镜头类型 | 状态 |
|---|---|---|---|---|---|---|---|---|
| AFDM101(停产) |
Sony IMX462LQR-C
1/2.8" (5.57×3.13mm)
|
2MP (1920×1080)
|
HDMI: 60fps@1920×1080 | HDMI1.4 USB2.0 | 20倍 (0.028X~0.56X) | 150-195mm (标准192mm) | EMZO-20XA集成镜头 | 已停产 |
主要特性
- 1080P@60fps HDMI高清输出
- 20倍电动连续光学变倍（0.028X~0.56X）
- 自动/手动对焦双模式
- 标准工作距离192mm，对焦范围150-195mm
- 低倍200×112.5mm大视野定位
- 高倍10×5.6mm精密观测
- 内置XFCamView测量软件
- SD卡存储图片和视频
产品特点
20倍连续变倍
- 电动连续光学变倍0.028X-0.56X
- 5组16片高品质光学镜片
- 低倍定位：200×112.5mm视野
- 高倍观测：10×5.6mm视野
- 平滑变倍，图像清晰稳定
智能对焦系统
- 自动/手动对焦双模式
- 标准工作距离192mm
- 对焦范围150-195mm
- 快速精准对焦
- 一键对焦功能
高清成像
- Sony IMX462 CMOS传感器
- 1080P@60fps流畅输出
- 2MP高清分辨率
- 优异的色彩还原
- 低噪声高画质
测量软件
- 内置XFCamView软件
- 鼠标操控界面
- 尺寸测量功能
- 图像处理工具
- 测量数据导出
本地存储
- SD卡存储支持
- 1080P图片拍摄
- ASF格式视频录制
- 实时预览与回放
- 便捷的文件管理
LED照明
- 头部吸合式LED环形灯
- 亮度可调节
- 相机直接控制
- 均匀照明设计
- 低功耗长寿命
应用领域
AFDM101系列在各行业的典型应用
教育培训
生物实验教学
显微观察演示
学生实验操作

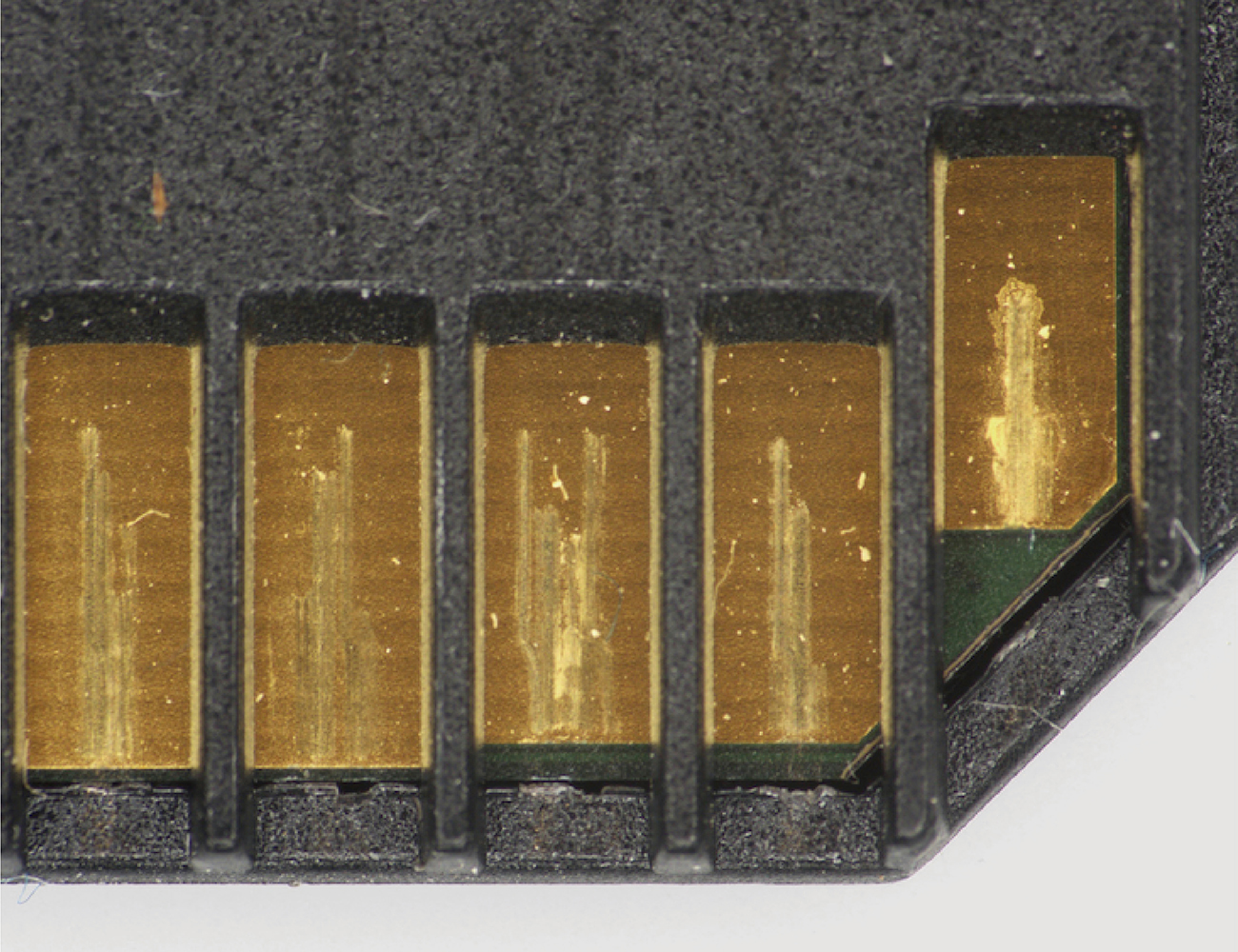

工业检测

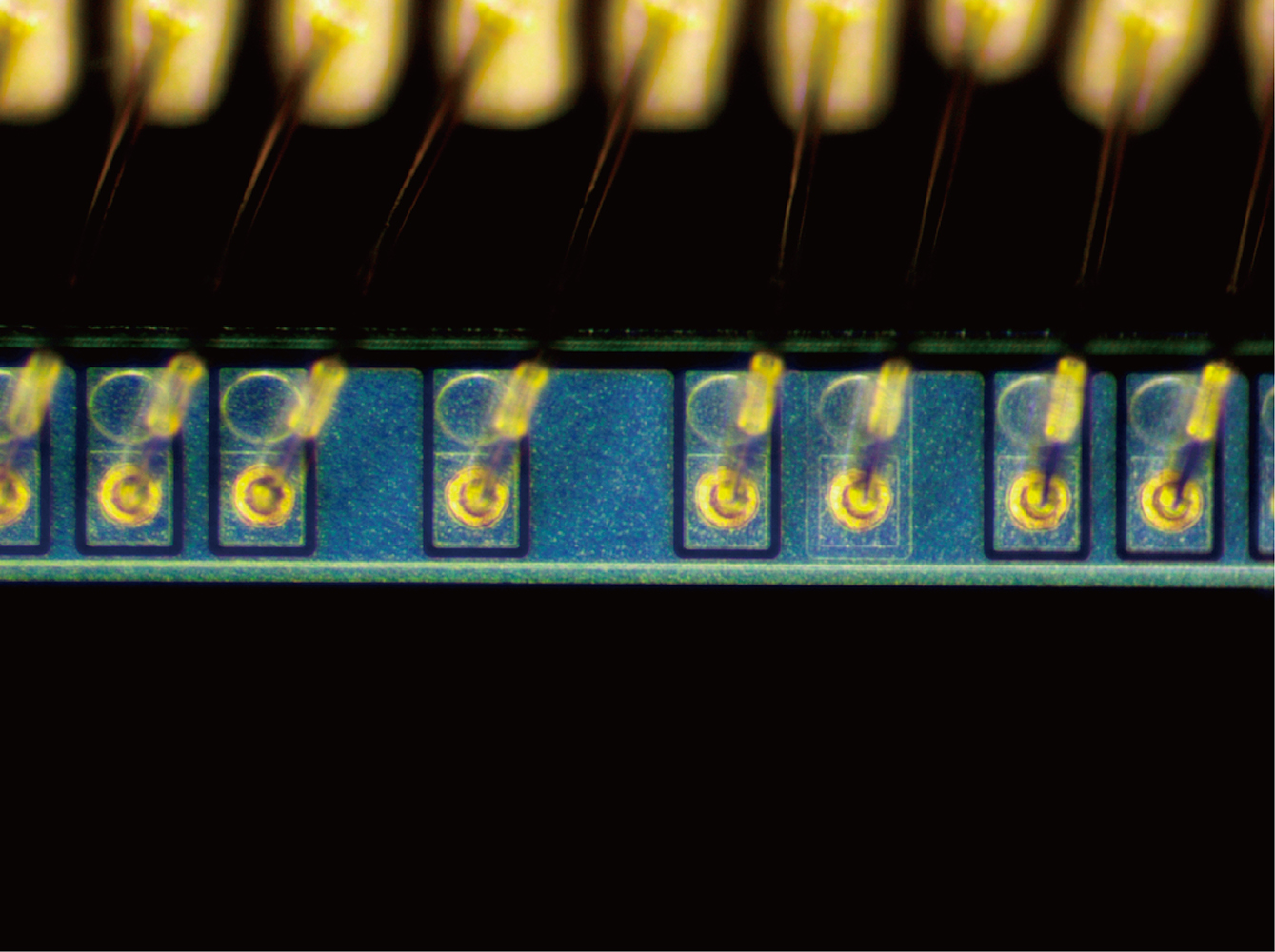

PCB板检测
零件外观检查
产品质量控制
生物医学
细胞观察
组织切片分析
标本制作检查
材料分析
金相组织观察
材料表面检测
断口失效分析
技术参数
| 图像传感器 | 型号 | Sony IMX462LQR-C |
|---|---|---|
| 尺寸 | 1/2.8" (5.57×3.13mm) | |
| 分辨率 | 2MP (1920×1080) | |
| 像素尺寸 | 2.9μm × 2.9μm | |
| 快门类型 | 卷帘快门 | |
| 光学系统 | 光学变倍 | 20倍 (0.028X~0.56X) |
| 工作距离 | 150-195mm (标准192mm) | |
| 视野范围 | 200×112.5mm ~ 10×5.6mm | |
| 输出性能 | 视频输出 | HDMI 1080P@60fps |
| 接口类型 | HDMI 1.4, USB 2.0 | |
| 存储功能 | 存储介质 | SD卡 |
| 文件格式 | 图片: JPEG, 视频: ASF | |
| 物理参数 | 尺寸 | 80 × 80 × 122 mm |
| 重量 | 0.75 kg | |
| 供电 | DC 12V/3A | |
| 环境要求 | 工作温度 | -10°C ~ +50°C |
| 工作湿度 | 30~80%RH |
产品优势
高性价比
入门级价格
专业级功能
操作简便
鼠标控制
界面友好
大视野范围
20倍连续变倍
宽广观察范围
稳定可靠
成熟方案
广泛应用验证
