AFDM411 连续变倍自动对焦数码显微镜
产品介绍
AFDM411 是一款高性能连续变倍自动对焦数码显微镜， 采用 Sony IMX415LQR-C 传感器， 提供 20倍 (0.028X~0.56X) 光学变倍， 工作距离为 150-195mm (标准192mm)。
产品特点
- 20倍光学变倍，自动/手动对焦
- 标准测量工作距离192mm，150-195mm范围自动对焦清晰观测
- 低倍200×112.5mm定位，高倍10×5.6mm显微观测
- 4K HDMI/NETWORK/USB多接口输出，HDMI 4K@30fps
- SD卡/USB闪存盘本地存储，内嵌XCamView测量与控制
产品详情
AFDM411 参数规格
| 关键参数 | |
| 产品型号 | AFDM411 |
| 产品系列 | 连续变倍自动对焦数码显微镜 |
| 传感器参数 | |
| 传感器型号 | Sony IMX415LQR-C |
| 传感器尺寸 | 1/2.8" (5.57×3.13mm) |
| 对角线 | 6.3mm |
| 像元尺寸 | 1.45μm × 1.45μm |
| 分辨率 | 8MP (3840×2160) |
| 快门类型 | 卷帘快门 |
| 色彩类型 | 彩色 |
| 光学参数 | |
| 镜头类型 | EMZO-20XA集成镜头 |
| 光学变倍 | 20倍 (0.028X~0.56X) |
| 工作距离 | 150-195mm (标准192mm) |
| 视场范围 | 低倍: 200×112.5mm, 高倍: 10×5.6mm |
| 自动对焦 | 支持 |
| 性能参数 | |
| 帧率 | HDMI: 30fps@3840×2160; NETWORK: 30fps@3840×2160; USB: 30fps@3840×2160 |
| 输出接口 | HDMI1.4, USB2.0, 以太网, Wi-Fi |
| 存储支持 | SD卡, U盘 |
| 软件支持 | XCamView, ToupView, ToupLite |
| 物理参数 | |
| 电源供电 | DC 12V/3A |

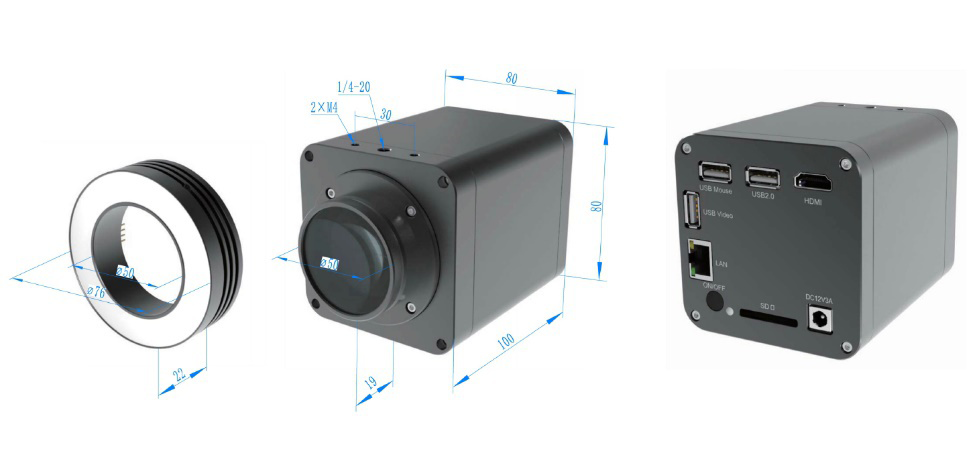

| 外形尺寸 | 80 × 80 × 122 mm |
| 重量 | 0.75 kg |
| 环境参数 | |
| 工作温度 | -10°C ~ +50°C |
| 存储温度 | -20 °C ~ +60 °C |
| 工作湿度 | 30~80%RH |
| 存储湿度 | 10~60%RH |
| 其他信息 | |
| 操作系统支持 | Windows, Linux, macOS, Android, iOS |
| 认证 | CE, FCC, RoHS |
产品概述
AFDM411 是一款专为精密显微观察设计的自动对焦连续变倍数码显微镜，具有以下核心特性：
- 自动对焦技术：集成高精度自动对焦系统，在 150-195mm (标准192mm) 范围内可实现快速精准对焦，大幅提升操作效率
- 连续光学变倍：20倍 (0.028X~0.56X) 连续光学变倍，变倍过程完全齐焦，从低倍定位到高倍观察无需重新对焦
- 高性能成像：采用 Sony IMX415LQR-C 传感器，分辨率达 8MP (3840×2160)，确保图像清晰度和色彩还原
- 多接口输出：支持 HDMI1.4, USB2.0, 以太网, Wi-Fi 多种输出方式，满足不同使用场景
- 智能测量：内置测量定标信息，配合专业软件可实现精准测量、景深合成、图像拼接等高级功能
- 集成LED照明：头部吸合式LED环形灯，亮度可程控调节，提供均匀稳定的照明
- 本地存储支持：支持SD卡和U盘存储，可直接保存图像和视频，支持本地预览回放
核心性能指标
光学变倍
20倍 (0.028X~0.56X)
工作距离
150-195mm (标准192mm)
视场范围
低倍: 200×112.5mm, 高倍: 10×5.6mm
分辨率
8MP (3840×2160)
推荐理由
AFDM411 凭借其自动对焦技术、连续光学变倍能力和多接口输出特性， 为工业检测、科研分析、教学演示等应用提供了高效便捷的显微成像解决方案。内置的智能软件功能和灵活的配置选项，使其成为现代数字化显微观察的理想选择。
应用场景
工业检测
PCB板检测、电子元件检查、焊点质量分析、精密零件测量等
医学观察
病理切片观察、细胞培养监测、组织样本分析、临床诊断辅助
教学科研
显微教学演示、科研样品观察、实验数据采集、学术研究分析
自动化系统
机器视觉集成、自动化检测线、智能制造系统、在线质量控制
选型建议
- 触摸屏需求：选择 TAFDM411 系列，配备13.3英寸触摸屏，操作更直观
- 高分辨率需求：选择带"B"后缀的4K型号（如AFDM411411B、TAFDM411412），支持3840×2160分辨率
- 超长工作距离：选择 AFDM411512B 或 AFDM411412B，工作距离可达640mm
- 高级功能需求：选择 AFDM411512 系列，支持4K 60fps输出、景深合成、语音控制等
- 经济型选择：选择 AFDM411101 系列，提供基础的自动对焦和连续变倍功能
配置推荐
| 应用需求 | 推荐型号 | 主要优势 | 适用场景 |
|---|---|---|---|
| 教学演示 | TAFDM411411 | 触摸屏操作、4K输出 | 课堂教学、实验演示 |
| 精密检测 | AFDM411512A | 4K 60fps、高级图像处理 | 电子制造、质量控制 |
| 大型样品 | AFDM411512B | 超长工作距离640mm | 大尺寸工件检测 |
| 基础观察 | AFDM411101A | 性价比高、功能完善 | 常规检测、基础研究 |

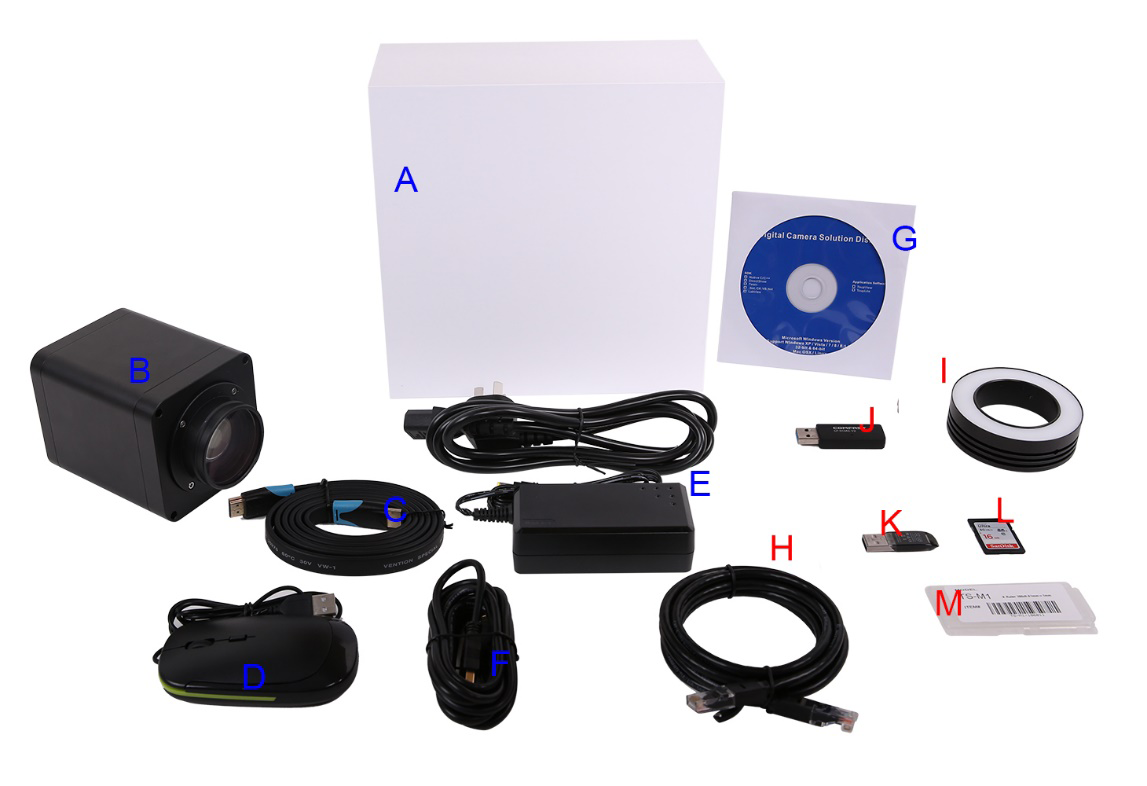

AFDM411 自动对焦数码显微镜｜包装清单 #
标准装箱清单
- A 相机包装盒：22.0 cm × 22.0 cm × 11.0 cm（1 pcs，约 2.0 kg/盒）
- B AFDM411 自动对焦相机 ×1
- C HDMI 线缆 ×1
- D USB 接口鼠标 ×1
- E 电源适配器：输入 AC 100–240V 50/60Hz；输出 DC 12V 3A（HKA03612030-7K，附国标 / 欧标 AC 电源线，符合 UL / CE / FCC）
- F USB2.0 A↔A 镀金数据线（2.0 m）
- G 驱动与应用程序介质（CD / 随附 U 盘）
可选附件
- H 网线
- I LED 环形光源（DRL-5076A-NPC）
- J 备用 U 盘
- K USB 无线网卡适配器（WiFi 模式必备）
- L SD 卡（16 GB）
- M 测微尺 106011/TS-M1、106012/TS-M2、106013/TS-M7
AFDM411 产品深度介绍
AFDM411系列面向工业检测与科研教学，采用 Sony IMX415 1/2.8" 4K STARVIS CMOS（8MP）， 集成18倍电动连续变倍镜头与自动对焦模块。支持 HDMI（4K/1080P）、USB Video（USB2.0）与 千兆以太网等多接口输出/控制，并内置 XCamView 本地操作界面与测量工具。
标准测量工作距离为 192 mm（自动对焦范围 150–195 mm）。在低倍率时视野达 200×112.5 mm， 高倍率时为 10×5.6 mm，覆盖从大视场快速定位到微观细节观察的需求。
通过 XCamView 可进行曝光、增益、白平衡（含 ROI）、锐化与 3D 降噪、局部动态范围调整等图像处理； 支持自动/单次/手动对焦与电动变倍控制。设备可在 SD 卡/U 盘本地进行 4K（3840×2160）30fps 的 H.264/H.265 录像与图像存储，便于现场记录与后续分析。
AFDM411 主要功能
自动对焦与变倍控制
支持自动/单次/手动对焦与电动连续变倍，便于不同样品快速成像与倍率切换。
18倍电动连续变倍
光学倍率范围 0.028X–0.56X，对应视野 200×112.5 mm 至 10×5.6 mm。
4K 成像与本机存储
HDMI 输出最高 4K/30fps；SD/U 盘本地录像支持 4K 30fps（H.264/H.265）。
多接口输出/控制
HDMI（4K/1080P）、USB Video（USB2.0）与 LAN，便于连接显示器、电脑或网络。
集成 XCamView
内置相机控制面板、测量工具条与综合控制工具条，无需外接电脑即可完成操作。
图像增益与色彩
锐化、3D 降噪、局部动态范围与 ROI 白平衡等 ISP 能力，获取清晰、稳定的图像。
LED 环形灯控制
相机端可调节环形光源亮度，布线整洁，便于不同倍率与材质的照明匹配。
多平台与软件
Windows/macOS/Linux/Android 提供 SDK；另有 iOS/Android App（不支持 AF 与灯控）。
AFDM411 核心优势
即插即用
内置本地 UI 与测量功能，连接显示器即可使用，部署简便。
工业环境适应
工作温度 -10~+50℃、湿度 30~80%RH，满足多数工况下的稳定运行。
模块化扩展
镜头/照明模块可选，适配不同工艺与样品尺寸。
广泛适用
适用于电子制造、机械加工、材料分析与教学科研等场景。
