AFDM423系列
产品介绍
AFDM423 系列支持 HDMI/NETWORK/USB 三种输出模式（4K@30fps），集成 8.4× 连续电动光学变倍与自动/手动对焦，标准工作距离 600 mm，适用于工业检测、教学科研与自动化系统等场景。
产品特点
- 4K 超高清输出（4K@30fps），图像细节丰富
- 8.4× 连续电动光学变倍 + 自动/手动对焦
- HDMI/NETWORK/USB 多接口输出，HDMI 4K/1080P 自适应切换
- 标准工作距离 600 mm，450–720 mm 范围内自动对焦清晰观测
- 低倍大视野定位 + 高倍细节观察
- SD 卡/U 盘本地存储，内嵌 XCamView 测量与控制
- 可选 LED 环形光源，亮度由相机控制
4K HDMI/NETWORK/USB 连续变倍自动对焦数码显微镜
AFDM423 系列支持 HDMI/NETWORK/USB 三种输出模式（4K@30fps），集成 8.4× 连续电动光学变倍与自动/手动对焦，标准工作距离 600 mm，适用于工业检测、教学科研与自动化系统等场景。
| 产品型号 | 传感器 | 最大分辨率与帧率 | 输出接口 | 光学变倍 | 标准工作距离 | 镜头类型 | 功能 | 操作 |
|---|---|---|---|---|---|---|---|---|
| AFDM423 |
Sony IMX334(C)
1/1.8" (7.68×4.32 mm)
|
8MP (3840×2160)
30fps@3840×2160
|
HDMI1.4 USB2.0 LAN | 8.4倍 (0.025X~0.21X) | 450–720 mm（标准 600 mm） | EMZO-8.4XA-600 集成镜头 | 4K超清 自动对焦 | 查看详情 |

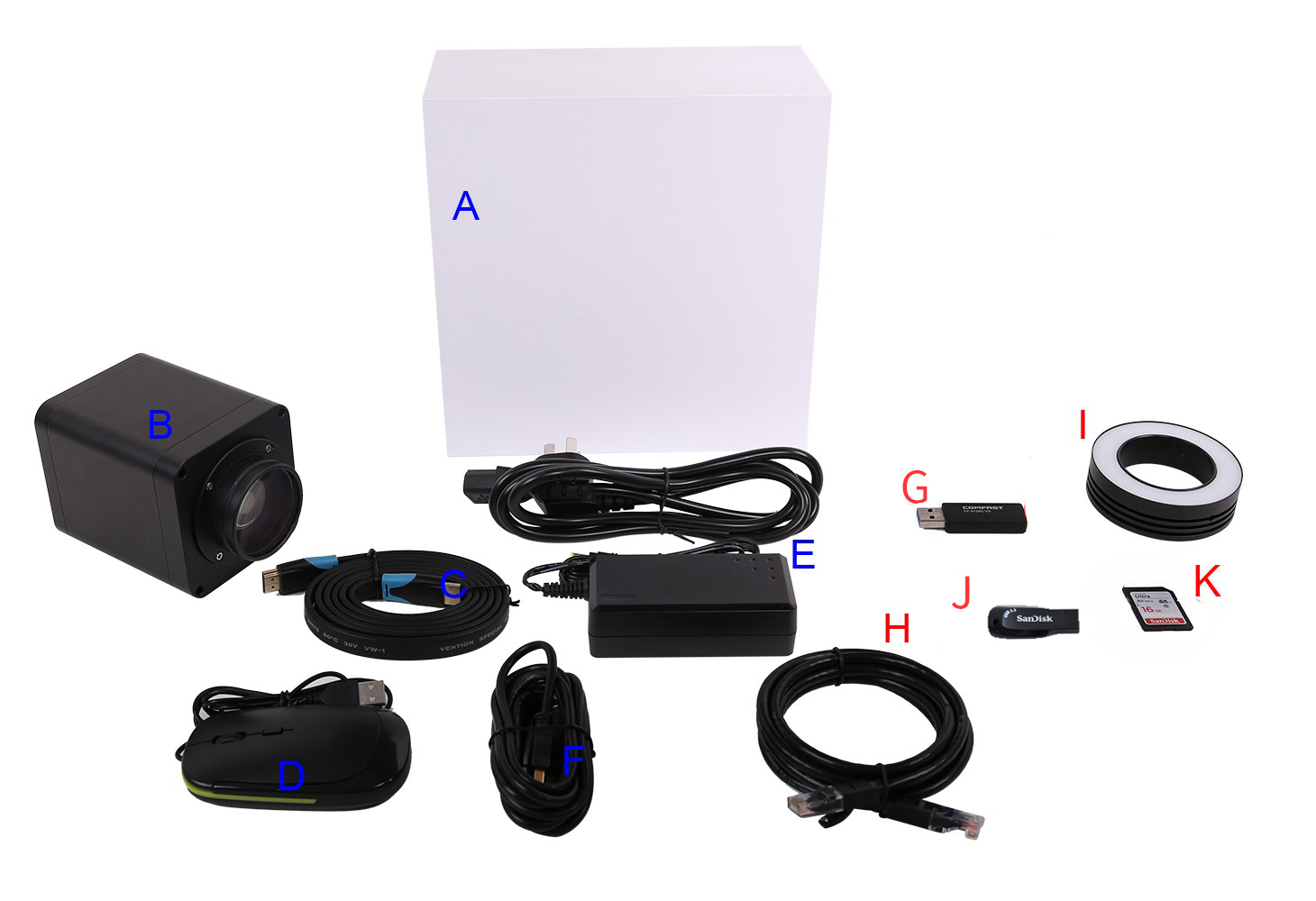

AFDM423 自动对焦数码显微镜｜包装清单 #
标准装箱清单
- A 相机包装盒规格：220 cm × 220 cm × 110 cm（1 pcs，2 kg/每盒）
- B AFDM423 一台
- C HDMI 线
- D USB 接口鼠标
- E 电源适配器：输入 AC 100~240V 50/60Hz，输出 DC 12V 3A；美标/欧标 HKA03612030-7K（UL/CE/FCC，配 AC 电源线）；EMI：FCC Part 15 Subpart B；EMS：EN61000-4-2/3/4/5/6
- F USB2.0 A 公 ↔ A 公镀金数据线（2.0 m）
可选附件
- G USB 接口无线网卡适配器（WiFi 模式需配套，不同型号外形略有差异）
- H 网线
- I LED 环形光源（DRL-5076A-NPC 或 AALRL-200-7650）
- J U 盘
- K SD 卡（16G）
AFDM423 产品深度介绍
AFDM423 采用 Sony IMX334 1/1.8" CMOS，提供 4K（3840×2160）输出， 支持 HDMI/NETWORK/USB 三种输出模式。系统集成 8.4 倍电动连续变倍与自动/手动对焦， 内嵌 XCamView 控制与测量。
标准测量工作距离为 600 mm（自动对焦范围 450–720 mm）。 在此工作距离下，低倍视野为 330×190 mm，高倍视野为 40×22.5 mm， 兼顾低倍快速定位与高倍细节观察。
设备支持 HDMI 1.4（4K/1080P 自动切换）、USB Video（UVC，经 ToupView 采集）、 以太网（经 ToupView 网络传输）；支持 SD 卡/U 盘本地存储与回放。 图像增强提供 3D 降噪与 ROI 白平衡，满足现场检测与科研记录需求。
AFDM423 主要功能
低倍大视野
低倍视野 330×190 mm，高倍 40×22.5 mm。
600mm 标准工作距离
自动对焦范围 450–720 mm，适配大尺寸样品。
自动/手动对焦
8.4× 电动变倍下支持自动对焦、单次对焦与手动对焦。
8.4× 连续变倍
0.025X–0.21X 光学变倍，电动控制，平滑切换。
测量与参数导出
内置定标与几何量测工具，支持测量参数导出。
图像增强
3D 降噪与 ROI 白平衡，细节更清晰。
多接口输出
HDMI/NETWORK/USB 输出，支持本地与网络传输。
录制与存储
4K H.264 录像，SD/U 盘本地保存与回放。
可选环形照明
支持 DRL-5076A-NPC 或 AALRL-200-7650。
AFDM423 核心优势
大视野定位
330×190 mm 低倍视野，快速定位目标。
长工作距离
600 mm 标准工作距离，适配大型工件。
清晰成像
4K 输出与 3D 降噪，细节表现稳定。
多接口连接
HDMI/USB/LAN 输出，便于系统集成。
测量便捷
内置测量工具条，支持数据导出。
软件生态
XCamView/ToupView/ToupLite 与移动端联动。
AFDM423 拍摄样品
