AFDM434系列
产品介绍
AFDM434由H4KPA相机模块，EMZO-18XA-1000镜头模块组合而成。
AFDM434支持HDMI/NETWORK/USB控制与视频输出（ToupView），输出时的帧率为4K/30FPS，焦距范围5.1mm-91.9mm，支持电动变倍与自动对焦。
AFDM434支持无线遥控器控制，可实现电动变倍、自动对焦、手动对焦及图像翻转等功能，满足远程调节与拍摄控制需求。
产品特点
- 电动变焦控制5群，11组14片镜片，具有5.1mm-91.9mm的焦距范围，支持自动对焦和手动对焦
- 目标物体在260-1000mm范围内可通过自动对焦实现清晰观测
- 采用Sony IMX715 1/2.8”4KStarvis CMOS，信噪比高
- 4K HDMI/NETWORK/USB多接口输出
- 4K/1080P HDMI输出自适应切换
- USB 闪存盘保存捕获图像或视频，并支持本地预览与回放

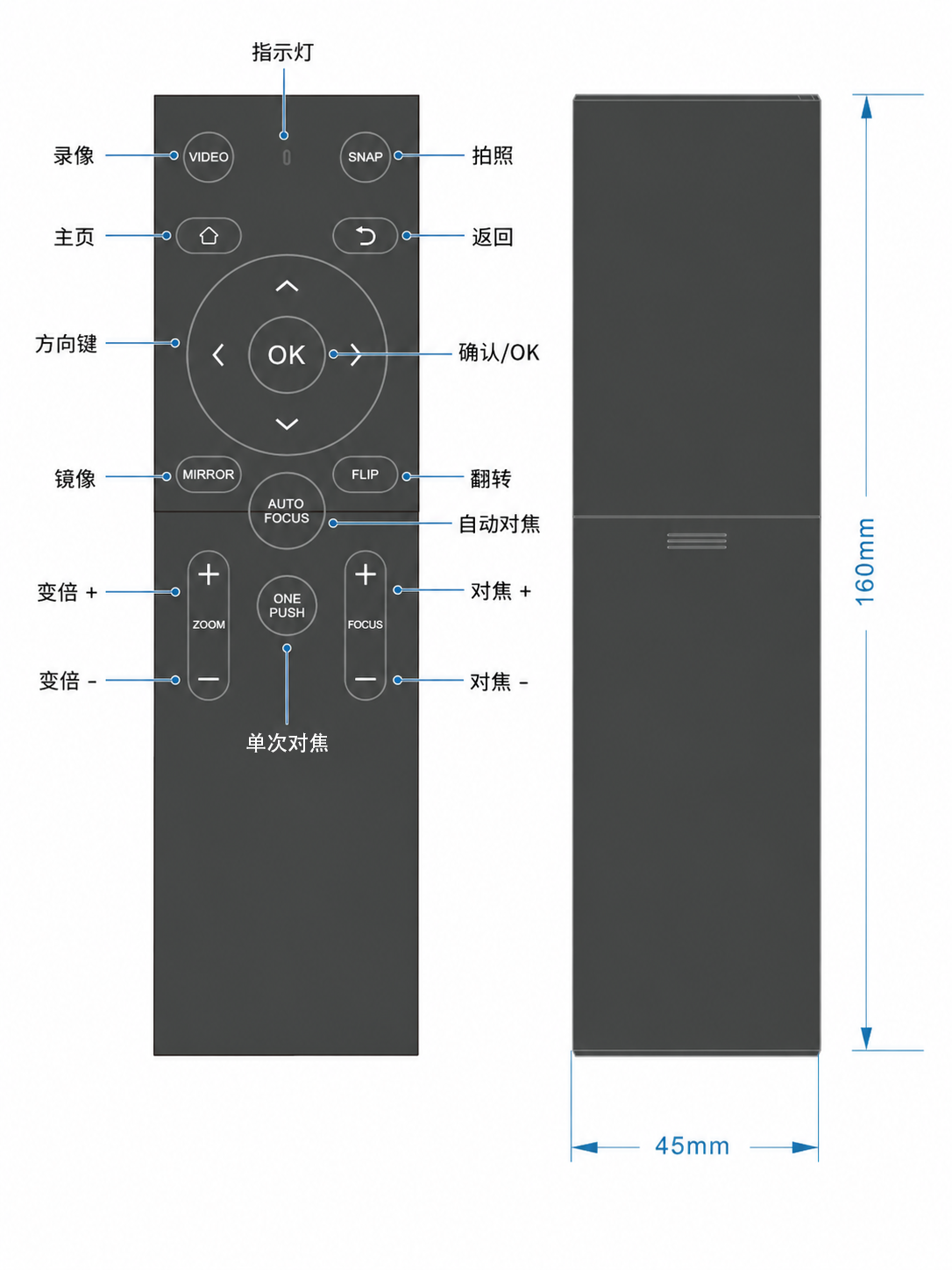

- 支持通过无线遥控器进行抓图、录像、自动对焦和图像翻转等操作。
- 内嵌XCamView软件用于控制相机，内嵌鼠标操控的相机控制面板、测量工具条、综合控制工具条、自动对焦控制面板
- 强大的ISP功能，锐化和3D降噪效果显著，ROI白平衡更加精准
- ToupView/ToupLite软件，电脑端操作更便捷
- iOS/Android移动端应用，免费应用商店下载
- 适配直径76mm适配器支架，可快速构建连续变倍显微视频一体机

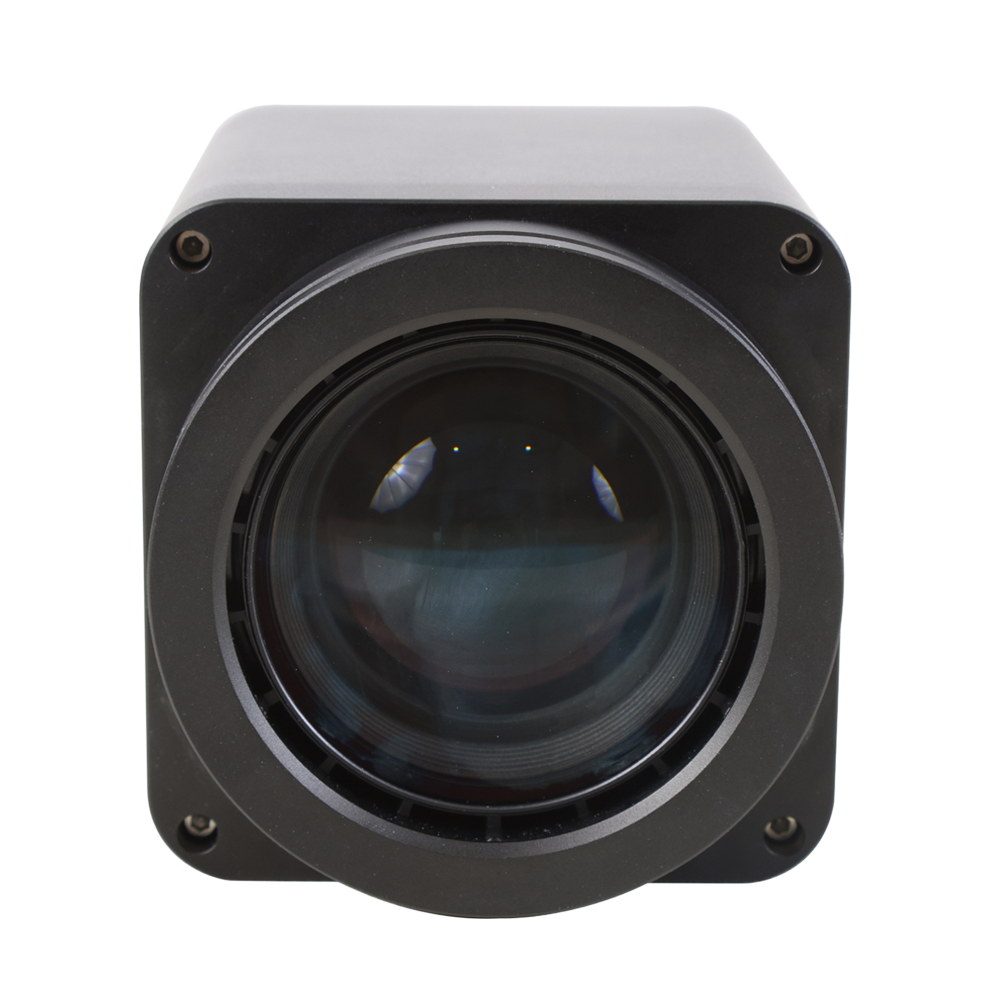

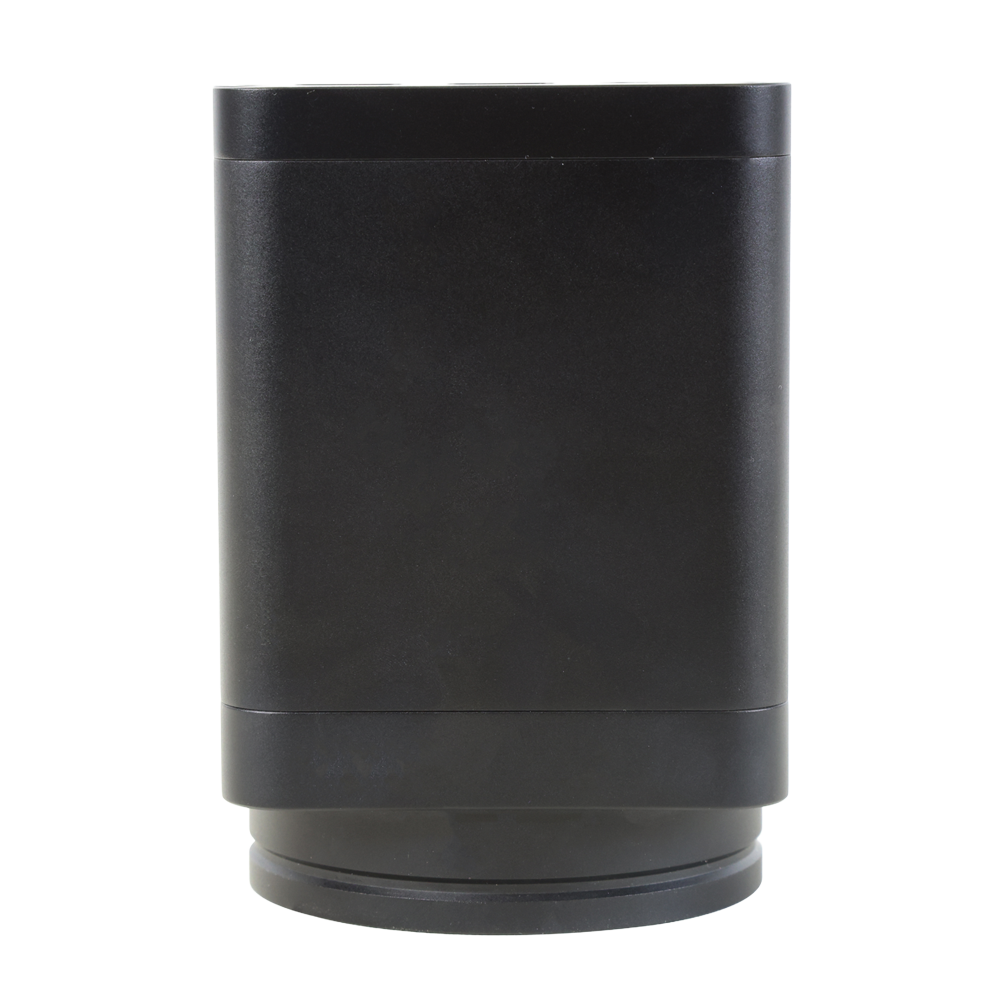

4K连续变倍自动对焦数码显微镜
AFDM434由H4KPA相机模块，EMZO-18XA-1000镜头模块组合而成。 AFDM434支持HDMI/NETWORK/USB控制与视频输出（ToupView），输出时的帧率为4K/30FPS，焦距范围5.1mm-91.9mm，支持电动变倍与自动对焦。 AFDM434支持无线遥控器控制，可实现电动变倍、自动对焦、手动对焦及图像翻转等功能，满足远程调节与拍摄控制需求。
| 产品型号 | 传感器 | 最大分辨率与帧率 | 输出接口 | 光学变倍 | 标准工作距离 | 镜头类型 | 功能 | 操作 |
|---|---|---|---|---|---|---|---|---|
| AFDM434 |
Sony IMX715(C)
1/2.8" (5.57×3.13mm)
|
8MP (3840×2160)
30fps@3840×2160
|
HDMI1.4 USB2.0 Network | 18×连续变倍 | 260–1000mm | EMZO-18XA-1000集成镜头 | 4K超清 自动对焦 | 查看详情 |
AFDM434镜头模块参数
| 镜头代码 | 工作距离 （mm） |
焦距范围 （mm） |
TV畸变 Obj=0.3m |
投影解像力 | FOV@260 （mm） |
FOV@1000 （mm） |
||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Wide | Tele | Wide（d=0.3m） | Tele（d=0.3m） | 1X （mm） |
18X （mm） |
1X （mm） |
18X （mm） |
|||||
| 中心 | 0.8视场 | 中心 | 0.8视场 | |||||||||
| EMZO-18XA-1000 | 260–1000 | 5.1–91.9 | -1.54% | -0.05% | 240lp/mm | 200lp/mm | 200lp/mm | 170lp/mm | 332×181 | 37.5×26 | 1235×684 | 115×65 |
注：1X和18X由焦距的相对关系定义，归一化1X为5.1mm，18X为91.9mm。

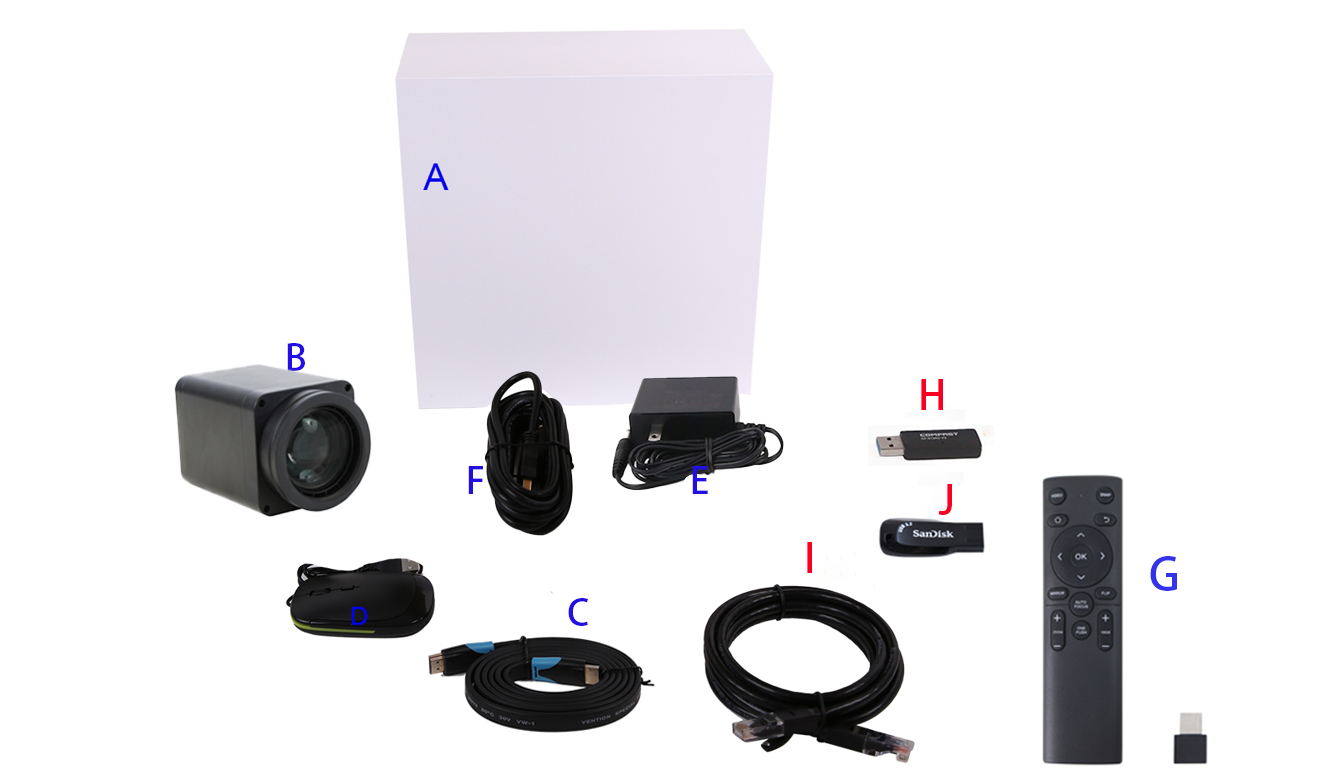

包装清单
- A 相机包装盒
- B AFDM434连续变倍自动对焦数码显微镜 ×1
- C HDMI线 ×1
- D USB鼠标 ×1
-
E
电源适配器: 输入: AC 100~240V 50Hz/60Hz, 输出: DC 12V 1A
美标: 型号:POWER-U-12V1A(MSA-C1000IC12.0-12H-US)
欧标: 型号:POWER-E-12V1A(MSA-C10001C12.0-12H-DE)
英标: 型号: POWER-UK-12V1A(NGE12I12-P1J) - F USB2.0 A公-A公镀金数据线（2.0m）×1

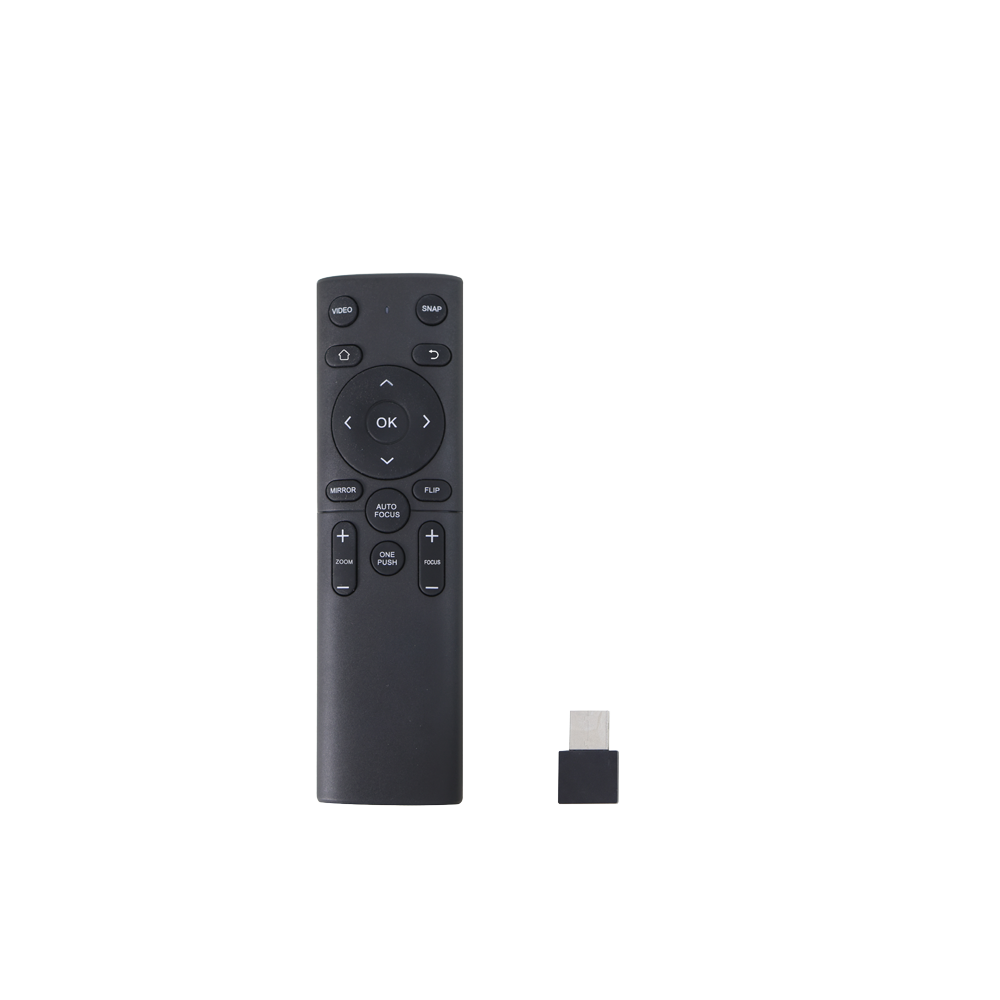

- G USB无线遥控器 ×1
可选附件
- H USB无线网卡适配器
- I 网线
- J U盘

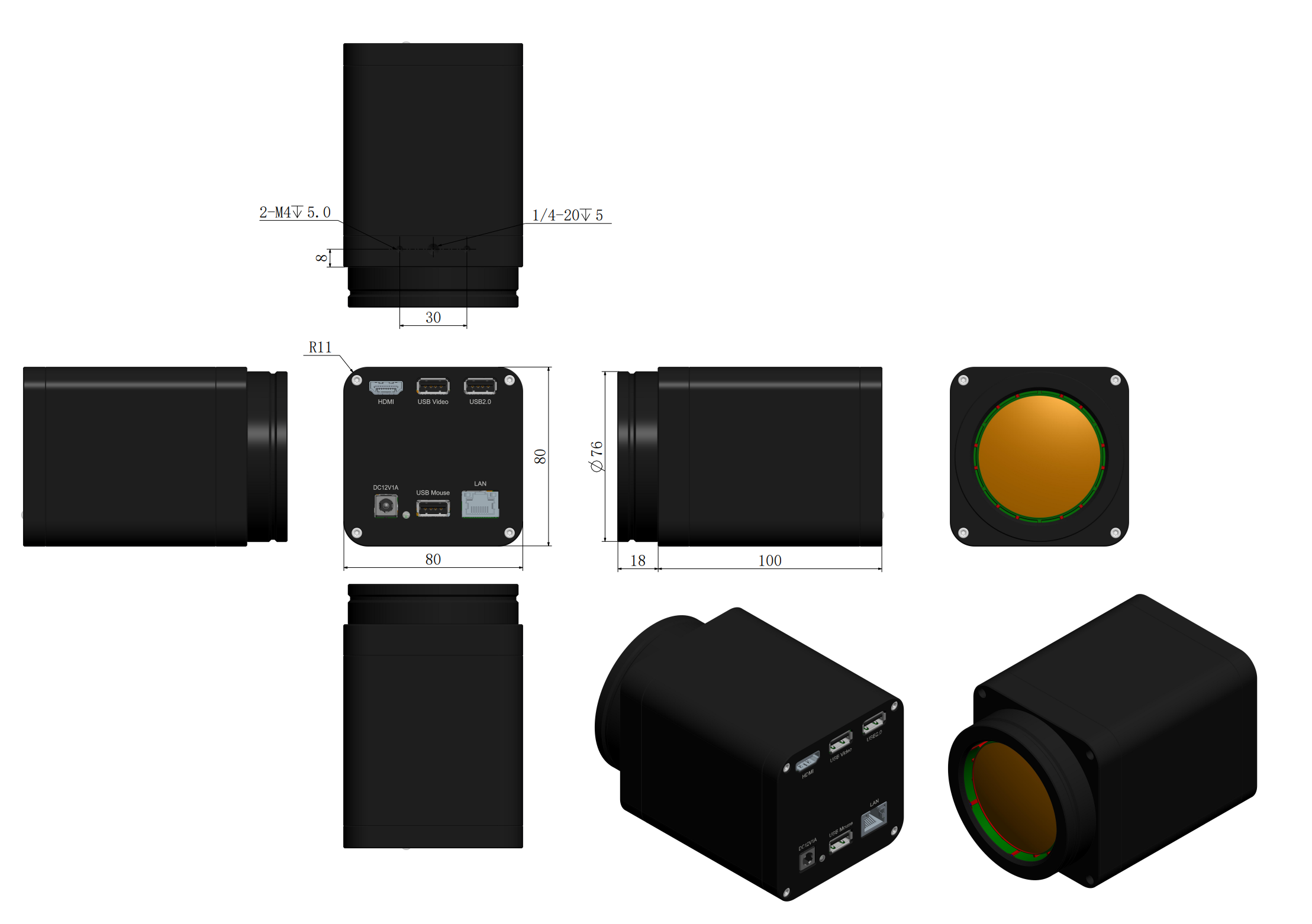

产品尺寸
深度介绍

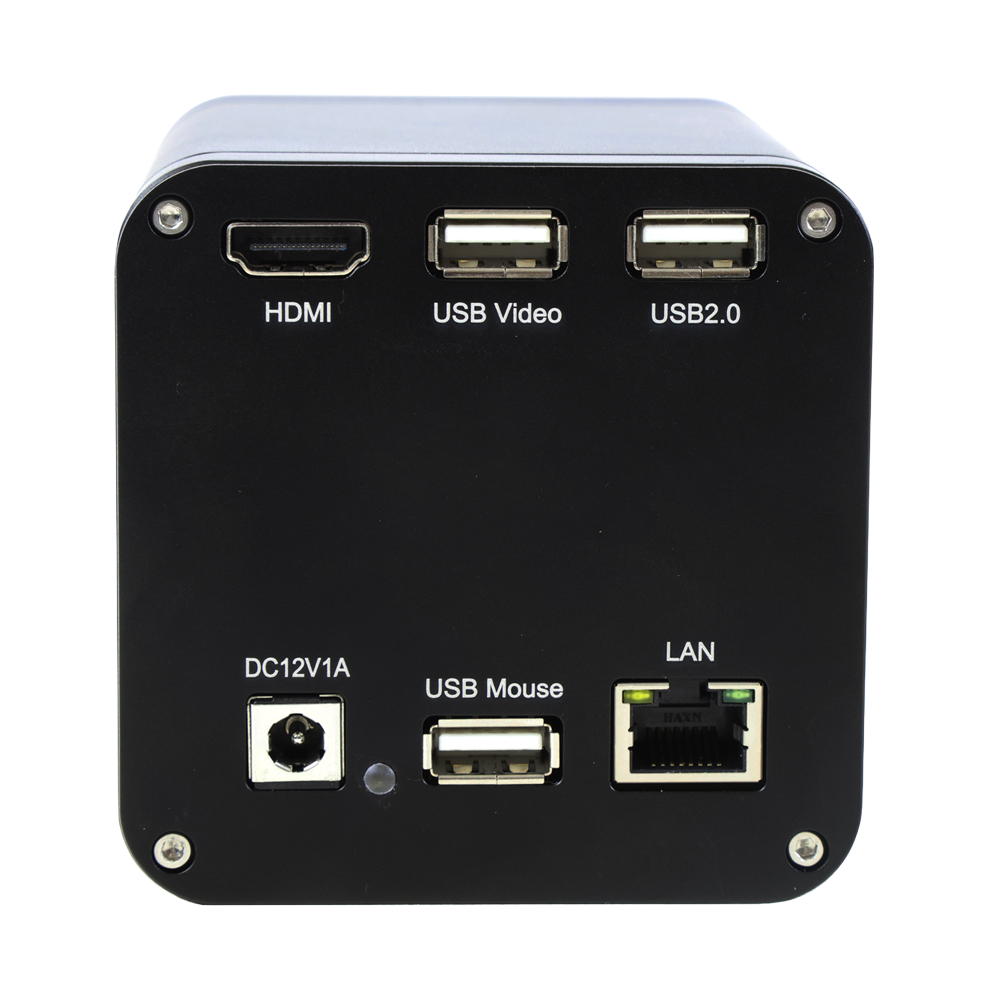

HDMI显示与USB连接
符合HDMI1.4规范，用于4K/1080P视频图像输出，支持显示器的自动分辨率切换
连接电脑USB2.0接口，通过ToupView实现视频图像传输、处理与捕获
注意：用USB线连接电脑以后，AFDM434相机上的鼠标在HDMI模式下将无法使用，如果想使用鼠标，请拔掉连接AFDM434的USB Video接口的USB线。
自动对焦控制
包括焦距控制、自动对焦、单次对焦、手动对焦、复位等功能
电脑端软件
用户的PC操作系统为Windows 8/10/11 (32/64 位)任何一个版本均可，对应软件为ToupView软件；
用户的PC操作系统为macOS 10.10及更高版本或支持内核2.6.27及更高版本的Linux发行版，对应软件为ToupLite软件。
核心优势
电动变焦控制5群，11组14片镜片，具有5.1mm-91.9mm的焦距范围，支持自动对焦和手动对焦
目标物体在260-1000mm范围内可通过自动对焦实现清晰观测
采用Sony IMX715 1/2.8”4KStarvis CMOS，信噪比高
4K HDMI/NETWORK/USB多接口输出
4K/1080P HDMI输出自适应切换
USB 闪存盘保存捕获图像或视频，并支持本地预览与回放
支持通过无线遥控器进行抓图、录像、自动对焦和图像翻转等操作。
内嵌XCamView软件用于控制相机，内嵌鼠标操控的相机控制面板、测量工具条、综合控制工具条、自动对焦控制面板
强大的ISP功能，锐化和3D降噪效果显著，ROI白平衡更加精准
ToupView/ToupLite软件，电脑端操作更便捷
iOS/Android移动端应用，免费应用商店下载
适配直径76mm适配器支架，可快速构建连续变倍显微视频一体机
