AFDM512系列
产品介绍
AFDM512系列采用 Sony IMX415 高性能 CMOS 传感器，HDMI2.0 支持 4K/60fps 输出，低延时≈40 ms。集成 18× 连续光学变倍与自动对焦，提供 HDMI、USB3.0、以太网（并支持通过 USB 外接 5G Wi-Fi）等多接口输出。适用于高精度工业检测、实时监控、自动化生产线等对速度与精度要求极高的应用场景。
产品特点
- 4K60 超高清输出，HDMI 低延时≈40 ms，满足实时显示需求
- Sony IMX415 CMOS，8.3MP 高分辨率，色彩还原真实
- 18× 连续光学变倍 + 自动对焦，覆盖多倍率观察
- 多接口输出：HDMI 2.0（4K60）/ USB3.0 / 以太网（可外接 5G Wi-Fi）
- 内置 XCamView 测量软件，支持实时测量和图像分析
- 支持 SD 卡 / U 盘本地存储，数据快速导出
- 头部吸合式或外接 LED 环形光源，亮度程控可调
- 适用于半导体检测、PCB 分析、精密装配等高端应用
4K60 HDMI/USB3.0/NETWORK 连续变倍自动对焦数码显微镜
AFDM512系列采用 Sony IMX415 高性能 CMOS 传感器，HDMI2.0 支持 4K/60fps 输出，低延时≈40 ms。集成 18× 连续光学变倍与自动对焦，提供 HDMI、USB3.0、以太网（并支持通过 USB 外接 5G Wi-Fi）等多接口输出。适用于高精度工业检测、实时监控、自动化生产线等对速度与精度要求极高的应用场景。
| 产品型号 | 传感器 | 最大分辨率与帧率 | 输出接口 | 光学变倍 | 标准工作距离 | 镜头类型 | 功能 | 操作 |
|---|---|---|---|---|---|---|---|---|
| AFDM512A |
Sony IMX415LQR-C
1/2.8" (5.57×3.13mm)
|
8MP (3840×2160)
60fps@3840×2160
|
HDMI2.0 USB3.0 以太网 Wi-Fi | 18倍 (0.021X~0.39X) | 205-255mm (标准250mm) | EMZO-18XA-250集成镜头 | 4K超清 自动对焦 18倍变倍 | 查看详情 |
| AFDM512B |
Sony IMX415LQR-C
1/2.8" (5.57×3.13mm)
|
8MP (3840×2160)
60fps@3840×2160
|
HDMI2.0 USB3.0 以太网 Wi-Fi | 18倍 (0.0085X~0.1529X) | 400-670mm (标准640mm) | EMZO-18XA-640集成镜头 | 4K超清 自动对焦 18倍变倍 超长工作距离 | 查看详情 |
AFDM512 自动对焦数码显微镜｜包装清单 #
标准装箱清单
- A 相机包装盒规格：220 cm × 220 cm × 110 cm（1 pcs，2 kg/每盒）
- B AFDM512 系列相机 ×1
- C HDMI 线
- D USB 接口鼠标
- E 电源适配器：输入 AC 100~240V 50/60Hz，输出 DC 12V 3A；美标 HKA03612030-7K（UL/CE/FCC，配美标 AC 电源线），欧标 HKA03612030-7K（UL/CE/FCC，配欧标 AC 电源线）；EMI：FCC Part 15 Subpart B；EMS：EN61000-4-2/3/4/5/6
- F USB3.0 A 公 ↔ A 公镀金数据线（1.5 m）
- G CD（驱动与应用程序，Ø12 cm）/ U 盘
可选附件
- H 网线
- I LED 环形光源（DRL-5076A-NPC 或 AALRL-200-7650）
- J U 盘
- K USB 接口无线网卡适配器（WiFi 模式需配套，不同型号外形略有差异）
- L SD 卡（16G）
- M USB 音控模块
- N 测微尺：106011/TS-M1（X=0.01 mm/100Div.）；106012/TS-M2（X,Y=0.01 mm/100Div.）；106013/TS-M7（X=0.01 mm/100Div., 0.10 mm/100Div.）
AFDM512 产品深度介绍
AFDM512 系列是 AFDM511 的长工作距离版本，采用相同的 Sony IMX415 4K STARVIS 传感器与电动连续变倍架构，面向大尺寸样品与更大操作空间的检测需求优化。 配备 18 倍电动连续变倍镜头，两种标准配置覆盖不同工作距离：AFDM512A（标准 250 mm，范围 205–255 mm），AFDM512B（标准 640 mm，范围 400–670 mm）。
视野范围覆盖广：AFDM512A 低倍视野 255 mm × 145 mm，高倍 14.2 mm × 8 mm；AFDM512B 低倍视野 655.8 mm × 368.9 mm，高倍 36.4 mm × 20.5 mm。低倍快速定位，高倍进行显微观察，兼顾效率与细节。
系统支持 HDMI2.0 4K@60fps（低延时）、USB3.0/以太网最高 4K@30fps 输出；内置 XCamView 实现自动对焦、测量、图片拼接与（实时）景深合成；支持 USB 语音控制模块与拍照文件自动上传服务器。可选头部吸合式 LED 环形灯，亮度由相机控制；并提供默认定标信息，便于精准测量。
AFDM512 主要功能
超大视野
低倍视野可选：AFDM512A 255×145 mm，AFDM512B 655.8×368.9 mm。
多工作距离
标准 250 mm 与 640 mm 两档（范围 205–255 mm / 400–670 mm），适配不同工件高度与空间。
4K 实时输出
HDMI2.0 4K@60fps 低延时；USB3.0/以太网最高 4K@30fps。
景深合成/拼接
支持图片拼接与（实时）景深合成，兼顾大视野与高景深成像。
可选环形照明
支持 DRL-5076A-NPC 或 AALRL-200-7650，亮度可由相机控制（可选）。
测量与定标
内置 1–18× 默认定标信息，配合测量工具条完成精准量测。
多机接入
多台相机可通过 LAN/Wi-Fi 接入同一网络，软件可识别并进行连接与使用。
自动上传
支持拍照文件自动上传到服务器，便于归档与共享。
AFDM512 核心优势
超大低倍视野
AFDM512B 低倍 655.8×368.9 mm；AFDM512A 低倍 255×145 mm。
稳定测量能力
内置定标 + 测量工具条，支持常用几何量测与数据导出。
易用高效
低倍快速定位，高倍细节观察；支持语音控制与本机存储/回放。
配置灵活
两种工作距离与多种照明可选，适配多类工件尺寸。
接口丰富
HDMI2.0、USB3.0、以太网等标准接口，便于集成。
面向大尺寸检测
适用于PCB、显示面板等大尺寸样品的快速定位与细节检测。

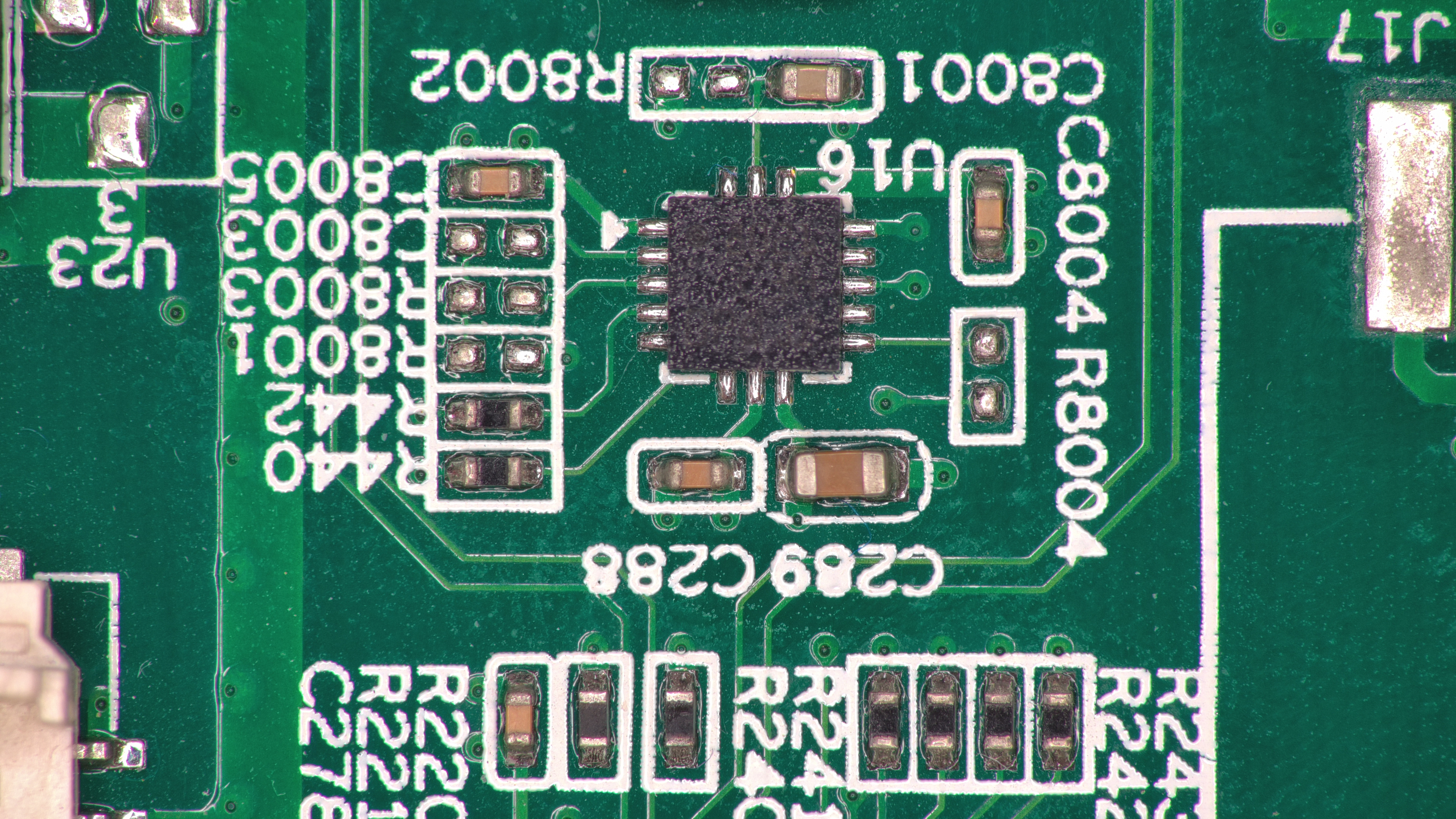

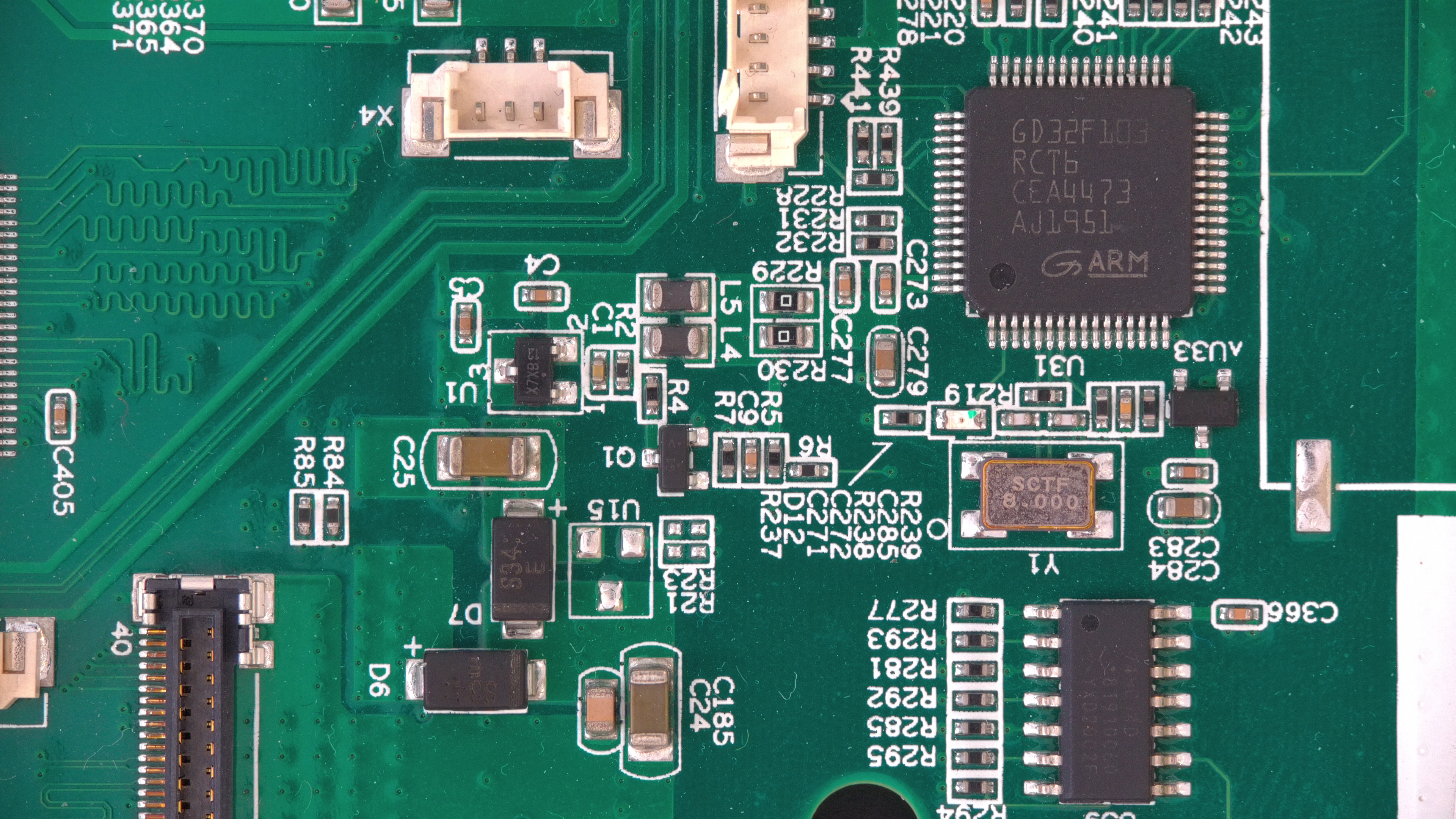

AFDM512A 拍摄样品
