X7FCAM4K系列
产品介绍
X7FCAM4K16MPA_EFL HDMI相机是图谱光电设计的一款包含多种方式输出（HDMI+NETWORK+USB）相机，这里X7FCAM4K16MPA_EFL 的X表示多接口，7系列表示是图谱光电的AI高端平台，F表示自动对焦，4K表示HDMI输出为4K，16MP表示相机最大输出16MP图片，A表示为A款传感器，EFL是佳能Electronic Focus Lens缩写，表示电子对焦镜头，也表示佳能EF卡口镜头。相机内置大尺寸高分辨率高性能的CMOS传感器。可以直接连接到HDMI显示器，还可以通过NETWORK/USB连接到电脑，更可以将图像同视频保存在SD卡或USB闪存盘中供现场分析与后继研究。
X7FCAM4K16MPA_EFL HDMI相机通过HDMI接口输出实时图像，并且可以通过USB鼠标操作图形界面，进行图像显示的调节、处理、测量等功能。
X7FCAM4K16MPA_EFL HDMI相机最大的特点是可以搭配任意支持的EF卡口镜头使用，正确安装镜头后可以在HDMI界面上实时获取镜头的焦距，光圈与对焦等信息，并可以进行光圈控制/手动对焦/自动对焦。
该相机可以用于医疗领域检测，比如眼科和口腔；也可以用于超高清工业检测。可以根据客户需要，适配各种焦距的EF卡口镜头。
产品特点
- 大尺寸高分辨率高性能的Sony背照式CMOS传感器
- 适配各种EF卡口镜头，实现镜头光圈控制/手动对焦/自动对焦
- 基于镜头对焦控制，实现对焦后图像的景深合成功能
- 提供镜头畸变矫正功能
- 4K HDMI/NETWORK/USB多接口同步输出
- SD卡/USB闪存盘保存捕获视频或图像，并支持本地预览与回放
- 支持RAW格式图像的捕获与显示
- 支持拍照通过网络自动上传到服务器功能
- 支持USB音控模块，实现语音指令实时操控相机进行拍照、录像以及冻结等操作
- 全新浏览界面，提供丰富的文件操作功能，图片与图片对比（2张或4张），图片与实时视频对比，多张图片景深合成功能，多张图片拼接功能
- 强大的ISP功能，锐化和3D降噪效果显著，ROI白平衡更加精准
- 提供实时视频景深合成功能，提供实时视频WDR输出功能
- 提供实时拼接功能，通过实时处理，获取更高质量的图像
- 内嵌XCamView软件提供丰富的图像处理和测量功能，支持自动寻边，自动测量功能
- ToupView/ToupLite软件，电脑端操作更便捷
- iOS/Android移动端应用，免费应用商店下载
HDMI/USB3/NETWORK 4K EF 卡口自动对焦相机
| 产品型号 | 传感器/尺寸 | 分辨率 | 像素尺寸 | 帧率 | 输出接口 | 镜头 接口 |
特色功能 |
|---|---|---|---|---|---|---|---|
| X7FCAM4K16MPA_EFL |
Sony IMX283(C)
1/1.1" (13.06×7.3mm)
|
16MP (5440×3060) | 2.4μm × 2.4μm | 30fps@5440×3060 | HDMI USB3.0 以太网 | 佳能EF卡口 | 自动对焦 16MP超高清 EF卡口 SD卡存储 景深合成 畸变矫正 |
相机镜头适配
X7FCAM4K16MPA_EFL相机可以搭配任意支持的EF卡口镜头使用，正确安装镜头后可读取镜头焦距，光圈，对焦等信息，并且可以电动控制镜头光圈与对焦。
X7FCAM4K16MPA_EFL相机理论上支持任意EF卡口镜头，但并未对所有镜头进行测试，使用佳能以外的其它制造商如腾龙、适马等品牌的镜头可能会出现无法控制，不完全兼容的情况。如果您需要其他镜头，请指出所需镜头的型号，我们会为您做好测试。
目前已验证适配的EF卡口镜头型号如下：
| 镜头 | 最近对焦距离 | 焦距显示 | 光圈控制 | 对焦控制 | 固定物距对焦 |
|---|---|---|---|---|---|
|
Canon EF-S 系列镜头
|
|||||
| Canon EF-S 10-18mm f/4.5-5.6 IS STM | 约0.22米 | 支持 | 支持 | 支持 | / |
| Canon EF-S 18-55mm f/3.5-5.6 IS STM | 约0.25米 | 支持 | 支持 | 支持 | 支持 |
| Canon EF-S 18-55mm f/4-5.6 IS STM | 约0.25米 | 支持 | 支持 | 支持 | / |
| Canon EF-S 15-85mm f/3.5-5.6 IS USM | 约0.35米 | 支持 | 支持 | 支持 | / |
| Canon EF-S 18-135mm f/3.5-5.6 IS USM | 约0.39米 | 支持 | 支持 | 支持 | 支持 |
| Canon EF-S 18-200mm f/3.5-5.6 IS | 约0.45米 | 支持 | 支持 | 支持 | / |
|
Canon EF 专业定焦镜头
|
|||||
| Canon EF 24mm f/1.4L II USM | 约0.25米 | 支持 | 支持 | 支持 | / |
| Canon EF 24mm f/2.8 IS USM | 约0.2米 | 支持 | 支持 | 支持 | / |
| Canon EF 35mm f/1.4L II USM | 约0.28米 | 支持 | 支持 | 支持 | / |
| Canon EF 50mm f/1.2L USM | 约0.45米 | 支持 | 支持 | 支持 | 支持 |
| Canon EF 50mm f/1.4 USM | 约0.45米 | 支持 | 支持 | 支持 | / |
| Canon EF 85mm f/1.2L II USM | 约0.95米 | 支持 | 支持 | 支持 | / |
|
Canon EF 专业变焦镜头
|
|||||
| Canon EF 16-35mm f/2.8L III USM | 约0.28米 | 支持 | 支持 | 支持 | / |
| Canon EF 16-35mm f/4L IS USM | 约0.28米 | 支持 | 支持 | 支持 | / |
| Canon EF 24-70mm f/2.8L II USM |
约0.38米
（微距模式时约0.2米）
|
支持 | 支持 | 支持 | / |
| Canon EF 24-70mm f/4L IS USM |
约0.38米
（微距模式时约0.2米）
|
支持 | 支持 | 支持 | / |
| Canon EF 24-105mm f/4L IS USM | 约0.45米 | 支持 | 支持 | 支持 | / |
| Canon EF 100-400mm f/4.5-5.6L IS II USM | 约0.98米 | 支持 | 支持 | 支持 | / |
|
第三方兼容镜头
|
|||||
| Sigma 150-600mm f/5-6.3 DG OS HSM|S | 约2.6米 | 支持 | 支持 | 支持 | / |

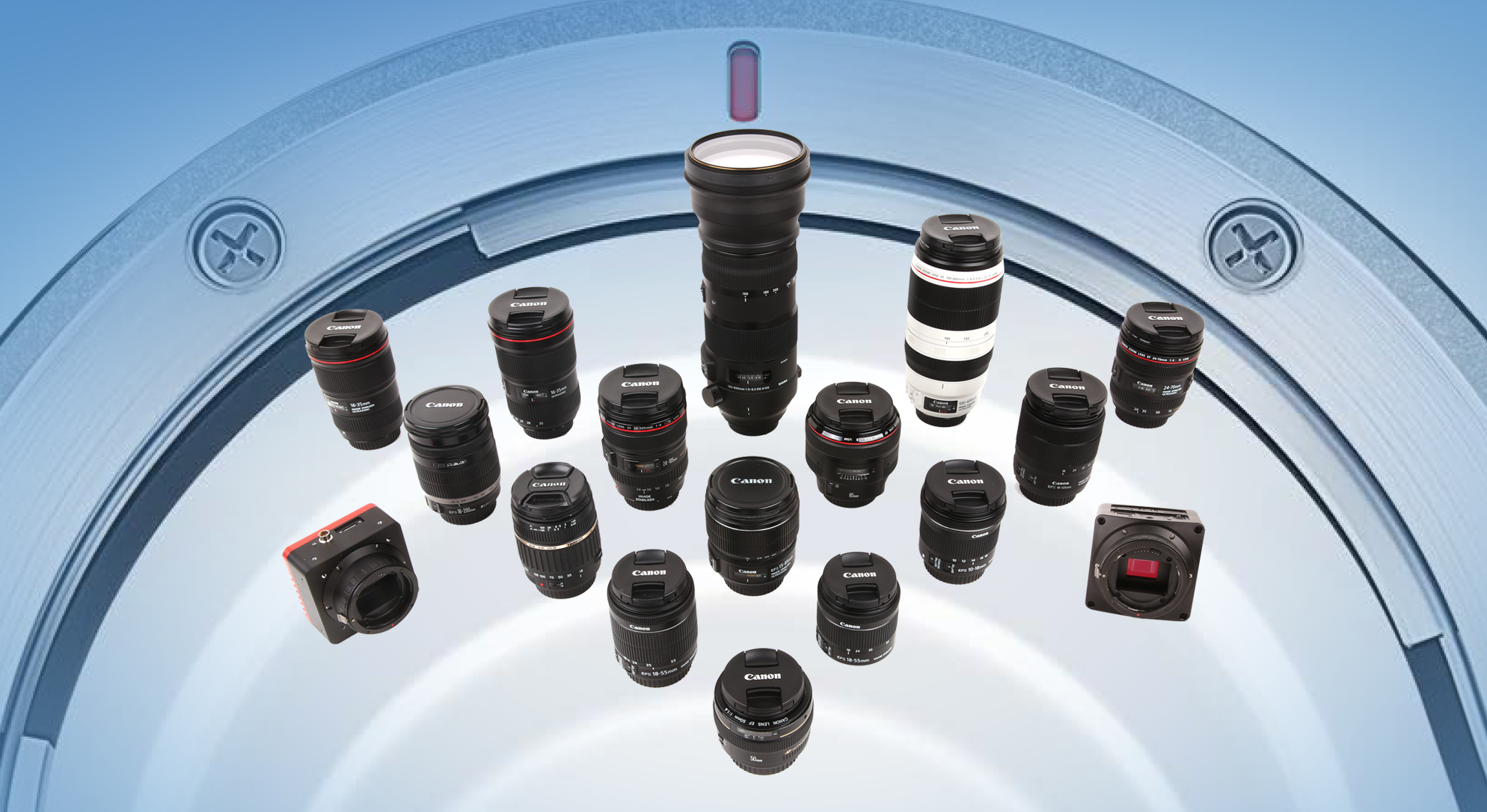

支持的佳能EF镜头
X7FCAM4K16MPA_EFL相机完美兼容多款专业EF卡口镜头

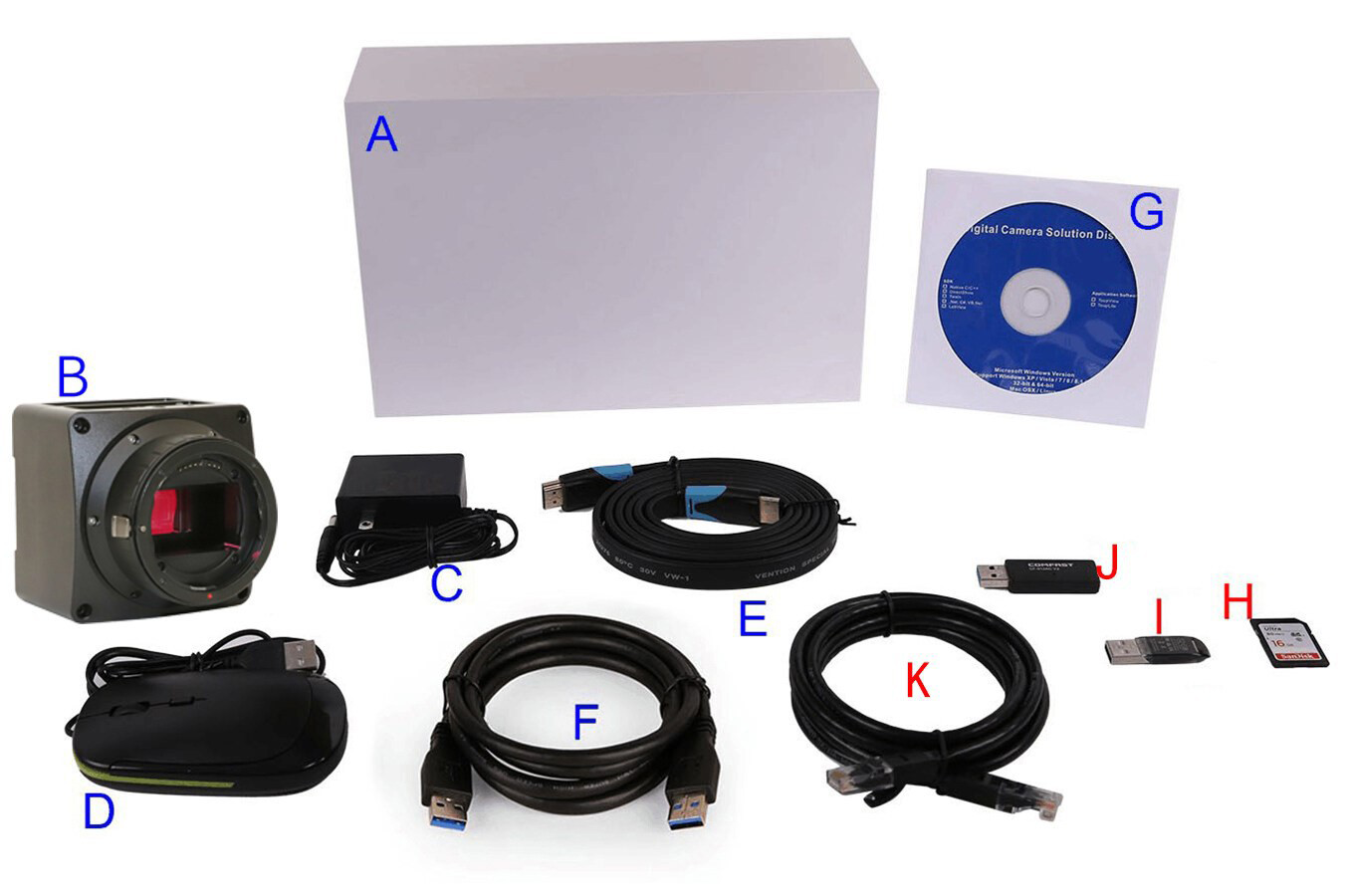

X7FCAM4K16MPA_EFL 多接口相机｜包装清单 #
标准装箱清单
- A 相机包装盒：25.5 cm × 17.0 cm × 9.0 cm（1 pcs，约 1.57 kg/盒）
- B X7FCAM4K16MPA_EFL 相机 ×1
- C 电源适配器：输入 AC 100–240V 50/60Hz；输出 DC 12V 1A（GS12U12-P1I / GS12E12-P1I，UL/CUL/BSMI/CB/FCC/TUV(GS)/CE/RoHS）
- D USB 鼠标 ×1
- E HDMI 2.0 线缆 ×1
- F 高速 USB2.0 A↔A 镀金数据线（2.0 m）
- G 驱动与应用程序光盘（Ø12 cm）
可选附件
- H SD 卡（≥16 GB，Class 10）
- I 可调焦式目镜筒适配器 108001/AMA037、108002/AMA050、108003/AMA075
- J 固定式目镜筒适配器 108005/FMA037、108006/FMA050、108007/FMA075
- K 直径 30 mm 目镜筒转接环 108015
- L 直径 30.5 mm 目镜筒转接环 108016
- M 测微尺 106011/TS-M1、106012/TS-M2、106013/TS-M7
- N U 盘（备份介质）
- O USB 无线网卡适配器（WiFi/AP 模式需配套）

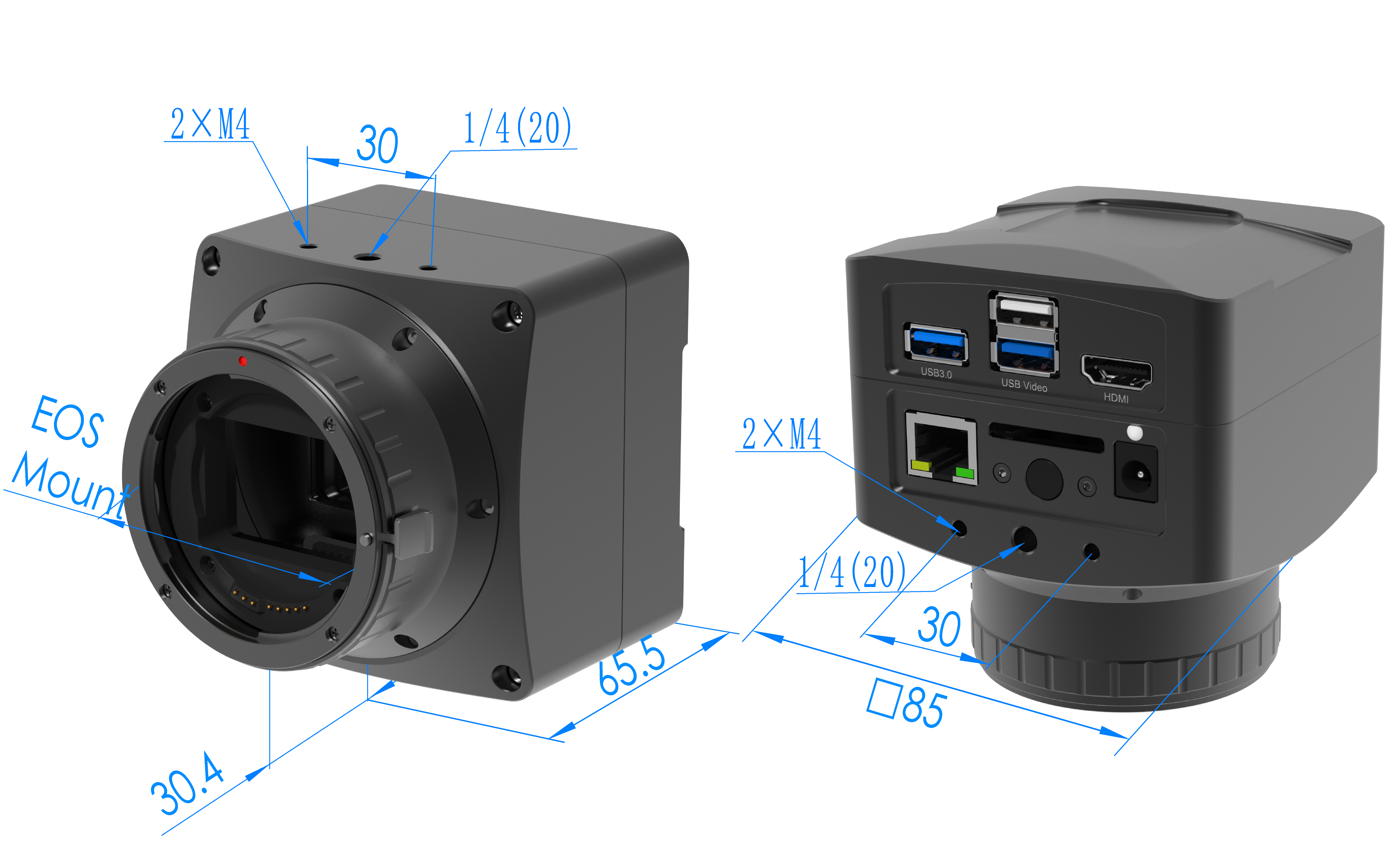

X7FCAM4K16MPA_EFL 多接口相机｜产品尺寸 #
镜头适配后的整体尺寸示意
包含镜头适配模块的整体尺寸示意
安装前请按照尺寸图确认支架孔位与接口方向。
深度介绍
X7FCAM4K16MPA_EFL系列自动对焦相机专为高端医疗、科研与工业成像领域打造，集成Sony IMX283 16MP超高清CMOS图像传感器，采用佳能EF卡口设计，支持丰富的自动对焦与智能影像功能。该系列相机具备HDMI、USB3.0与以太网多平台同步输出，兼容多系统平台，满足严苛的高分辨率与多接口应用需求。系统集成景深合成、镜头畸变校正和图像测量等功能，方便用户进行复杂样品分析与精准记录，广泛应用于医疗检测、眼科口腔成像、精密装配及高端科研领域。
主要功能
- 16MP高分辨率成像，Sony IMX283传感器，画质细腻、色彩还原真实
- 支持HDMI、USB3.0、以太网多接口同步输出，轻松对接各类显示终端
- 自动对焦、景深合成、镜头畸变矫正等智能影像功能
- 佳能EF卡口，兼容主流摄影镜头，适应不同拍摄需求
- 本地存储支持SD卡/U盘，数据管理灵活
- 多系统兼容，支持Windows、macOS、Linux、Android、iOS
核心优势
- 真正的超高清16MP成像，细节表现卓越
- 丰富的输出接口，满足多场景并发与远程控制
- 智能自动对焦与高效景深合成，提升成像效率
- 高扩展性（EF卡口+多平台输出），适应多行业复杂需求
- 工业级稳定性，长时间工作可靠
