X8FCAM4K22MPA_EFL 4K佳能EF卡口多接口自动对焦相机
X8FCAM4K22MPA_EFL 采用 Sony IMX571(C) 大靶面传感器，输出 22MP 静态图像与 4K 视频，满足医学与科研对超高清质感的需求。
核心亮点
- 1.7" Sony IMX571(C) 传感器，提供 22MP (6240×3512) 超高清成像
- HDMI2.0 / USB3.0 / 千兆网络 / Wi-Fi 多接口同步输出，便于多终端协作
- EF 镜头自动对焦与光圈控制，兼容多焦段镜头
- 10bit ISP、实时 WDR、3D 降噪与 RAW 支持，呈现更高动态范围
- SD 卡 / U 盘本机存储并支持网络自动上传
- 语音控制、文字批注、多语言界面，提升跨团队协作效率
产品详情
X8FCAM4K22MPA_EFL 参数规格
| 基本信息 | |
| 产品型号 | X8FCAM4K22MPA_EFL |
| 所属系列 | 4K佳能EF卡口多接口自动对焦相机 |
| 自动对焦 | 支持 |
| 传感器参数 | |
| 传感器型号 | Sony IMX571(C) |
| 传感器尺寸 | 1.7" (23.46×13.21mm) |
| 像元尺寸 | 3.76μm × 3.76μm |
| 最大分辨率 | 22MP (6240×3512) |
| 快门类型 | 卷帘快门 |
| 色彩类型 | 彩色 |
| 输出与性能 | |
| 输出接口 | HDMI2.0 / USB3.0 / 以太网 / Wi-Fi |
| 帧率 | HDMI: 30fps@3840×2160, 30fps@1920×1080; USB: 15fps@6240×3512, 37fps@2688×1512, 37fps@1920×1080; NETWORK: 30fps@3840×2160, 37fps@1920×1080, 37fps@1280×720 |
| 存储支持 | SD卡 / U盘 |
| 软件支持 | XCamView / ToupView / ToupLite |
| 供电 | DC 12V/2A |
| 物理与环境 | |
| 尺寸 | 未指定 |
| 重量 | 1.7 kg (含包装) |
| 工作温度 | -10°C ~ +50°C |
| 储存温度 | |
| 工作湿度 | |
| 储存湿度 | |
| 兼容与认证 | |
| 操作系统 | Windows 8/10/11 / Linux / macOS / Android / iOS |
| 认证 | CE / FCC / RoHS |
内建 10bit ISP、实时景深合成与拼接算法，在 HDMI/网络/USB 多接口下保持高动态范围与色彩还原。
核心功能亮点
- 实时景深合成与拼接算法，轻松覆盖大视野样本
- 镜头畸变矫正、光圈/焦距实时显示，便于档案管理
- 自定义对焦区域与多级精度，满足精细操作
- 全新浏览界面支持图片/视频对比与批量管理
多种连接方式
HDMI2.0 超高清输出
4K HDMI2.0 低延时显示，适配手术示教与科研演示大屏。
千兆网络与远程上传
支持图像自动上传服务器或 PACS 系统，实现远程共享。
USB3.0 数据采集
连接 ToupView 可采集 22MP 静态图像并完成注释、测量与导出。
本地存储与 Wi-Fi
SD 卡 / U 盘本机存储 + Wi-Fi 模块，便于现场备份与移动终端访问。
镜头与对焦
- EF 镜头电子对焦与光圈控制，支持自定义对焦路径
- 实时景深合成与 10bit HDR 输出，兼顾细节与动态范围
- 语音命令触发拍照、录像与冻结，手套环境下操作更便捷
图像处理
- 畸变矫正、RAW 捕获、颜色 LUT 与 ROI 白平衡自由调整
- 多图对比、实时拼接、批量浏览与数据标签管理
- 多语言 UI 与双语输入，满足全球化部署
典型应用
眼科检测
眼科检查、手术示教与术后对比
口腔医疗
口腔手术记录、病例拍摄与示教
超高清工业检测
大视野、高分辨率的工业级质检与分析
科研成像
科研实验记录、样本归档与数据分析
实验室分析
化验室、材料实验与多样品比对
配置建议
- 需要更紧凑的 4K C 接口方案？： X5FCAM4K 体积更小，适合显微和在线检测的设备集成。
- 关注成本与接口兼容性？： XFCAMTOP4K 提供 HDMI/USB/Wi-Fi，并保持 C 接口兼容性。
- 需集成触控控制台？： 可结合 TAFDM 系列触摸屏方案，实现一体化控制。
相机镜头适配
X8FCAM4K22MPA_EFL相机可以搭配任意支持的EF卡口镜头使用，正确安装镜头后可读取镜头焦距，光圈，对焦等信息，并且可以电动控制镜头光圈与对焦。
X8FCAM4K22MPA_EFL相机理论上支持任意EF卡口镜头，但并未对所有镜头进行测试，使用佳能以外的其它制造商如腾龙、适马等品牌的镜头可能会出现无法控制，不完全兼容的情况。如果您需要其他镜头，请指出所需镜头的型号，我们会为您做好测试。
目前已验证适配的EF卡口镜头型号如下：
| 镜头 | 最近对焦距离 | 焦距显示 | 光圈控制 | 对焦控制 | 固定物距对焦 |
|---|---|---|---|---|---|
|
Canon EF-S 系列镜头
|
|||||
| Canon EF-S 10-18mm f/4.5-5.6 IS STM | 约0.22米 | 支持 | 支持 | 支持 | / |
| Canon EF-S 18-55mm f/3.5-5.6 IS STM | 约0.25米 | 支持 | 支持 | 支持 | 支持 |
| Canon EF-S 18-55mm f/4-5.6 IS STM | 约0.25米 | 支持 | 支持 | 支持 | / |
| Canon EF-S 15-85mm f/3.5-5.6 IS USM | 约0.35米 | 支持 | 支持 | 支持 | / |
| Canon EF-S 18-135mm f/3.5-5.6 IS USM | 约0.39米 | 支持 | 支持 | 支持 | 支持 |
| Canon EF-S 18-200mm f/3.5-5.6 IS | 约0.45米 | 支持 | 支持 | 支持 | / |
|
Canon EF 专业定焦镜头
|
|||||
| Canon EF 24mm f/1.4L II USM | 约0.25米 | 支持 | 支持 | 支持 | / |
| Canon EF 24mm f/2.8 IS USM | 约0.2米 | 支持 | 支持 | 支持 | / |
| Canon EF 35mm f/1.4L II USM | 约0.28米 | 支持 | 支持 | 支持 | / |
| Canon EF 50mm f/1.2L USM | 约0.45米 | 支持 | 支持 | 支持 | 支持 |
| Canon EF 50mm f/1.4 USM | 约0.45米 | 支持 | 支持 | 支持 | / |
| Canon EF 85mm f/1.2L II USM | 约0.95米 | 支持 | 支持 | 支持 | / |
|
Canon EF 专业变焦镜头
|
|||||
| Canon EF 16-35mm f/2.8L III USM | 约0.28米 | 支持 | 支持 | 支持 | / |
| Canon EF 16-35mm f/4L IS USM | 约0.28米 | 支持 | 支持 | 支持 | / |
| Canon EF 24-70mm f/2.8L II USM |
约0.38米
（微距模式时约0.2米）
|
支持 | 支持 | 支持 | / |
| Canon EF 24-70mm f/4L IS USM |
约0.38米
（微距模式时约0.2米）
|
支持 | 支持 | 支持 | / |
| Canon EF 24-105mm f/4L IS USM | 约0.45米 | 支持 | 支持 | 支持 | / |
| Canon EF 100-400mm f/4.5-5.6L IS II USM | 约0.98米 | 支持 | 支持 | 支持 | / |
|
第三方兼容镜头
|
|||||
| Sigma 150-600mm f/5-6.3 DG OS HSM|S | 约2.6米 | 支持 | 支持 | 支持 | / |
支持的佳能EF镜头
X8FCAM4K22MPA_EFL相机完美兼容多款专业EF卡口镜头
X8FCAM4K22MPA_EFL 多接口相机｜包装清单 #

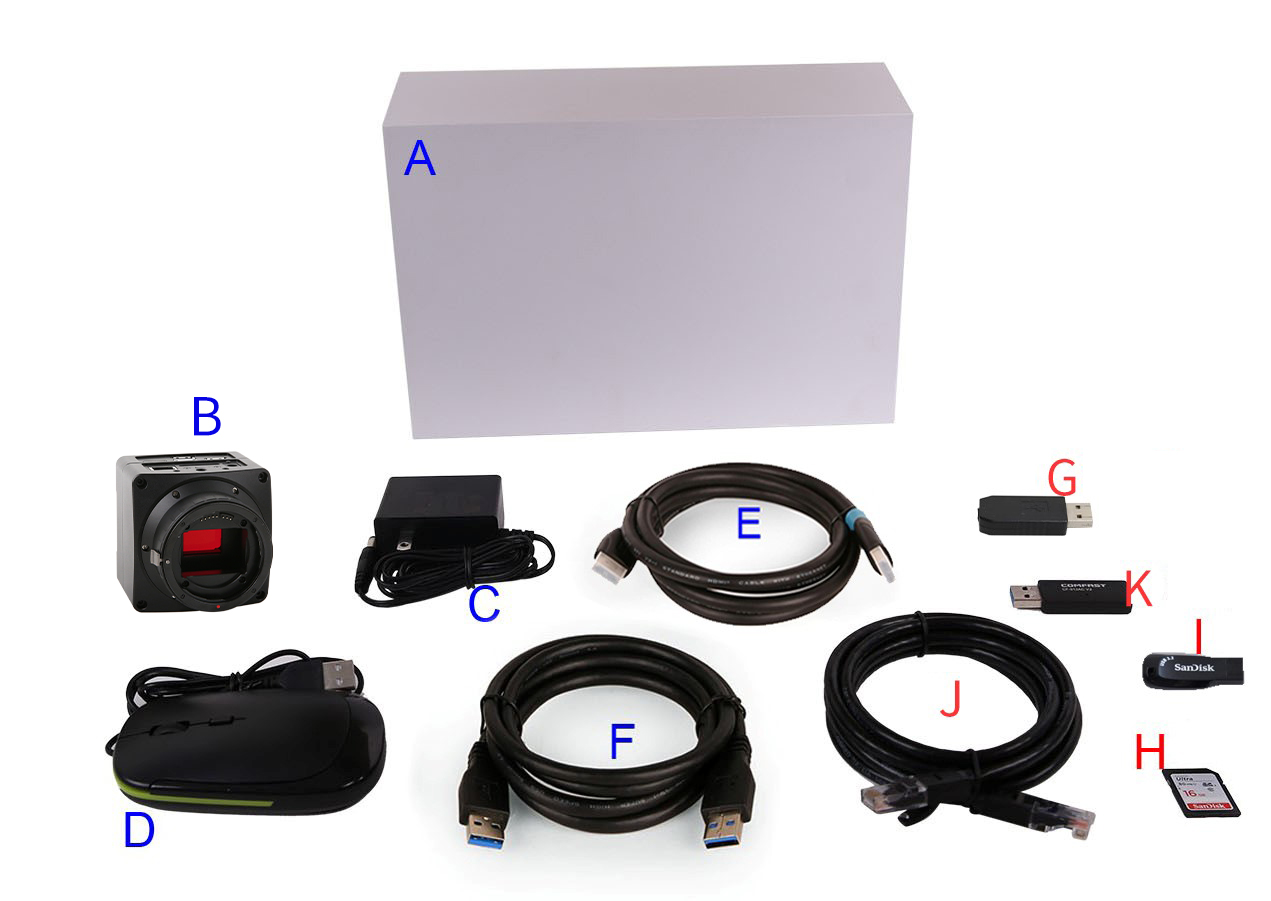

标准装箱清单
- A 相机包装盒：25.5 cm × 17.0 cm × 9.0 cm（1 pcs，约 1.70 kg/盒）
- B X8FCAM4K22MPA_EFL 相机 ×1
- C 电源适配器（输入 AC 100–240 V 50/60 Hz；输出 DC 12 V / 2 A； 型号：POWER-12V2A（MX24Z1-1202000）；美标/欧标插脚）
- D USB 鼠标 ×1
- E HDMI 2.0 线缆 ×1
- F USB3.0 A↔A 镀金数据线（1.5 m）
可选附件
- G 音控模块
- H SD 卡（≥16 GB，Class 10）
- I U 盘
- J 网线
- K USB 无线网卡适配器（WiFi 模式需配套）
- L EF 卡口镜头
X8FCAM4K22MPA_EFL 多接口相机｜产品尺寸 #

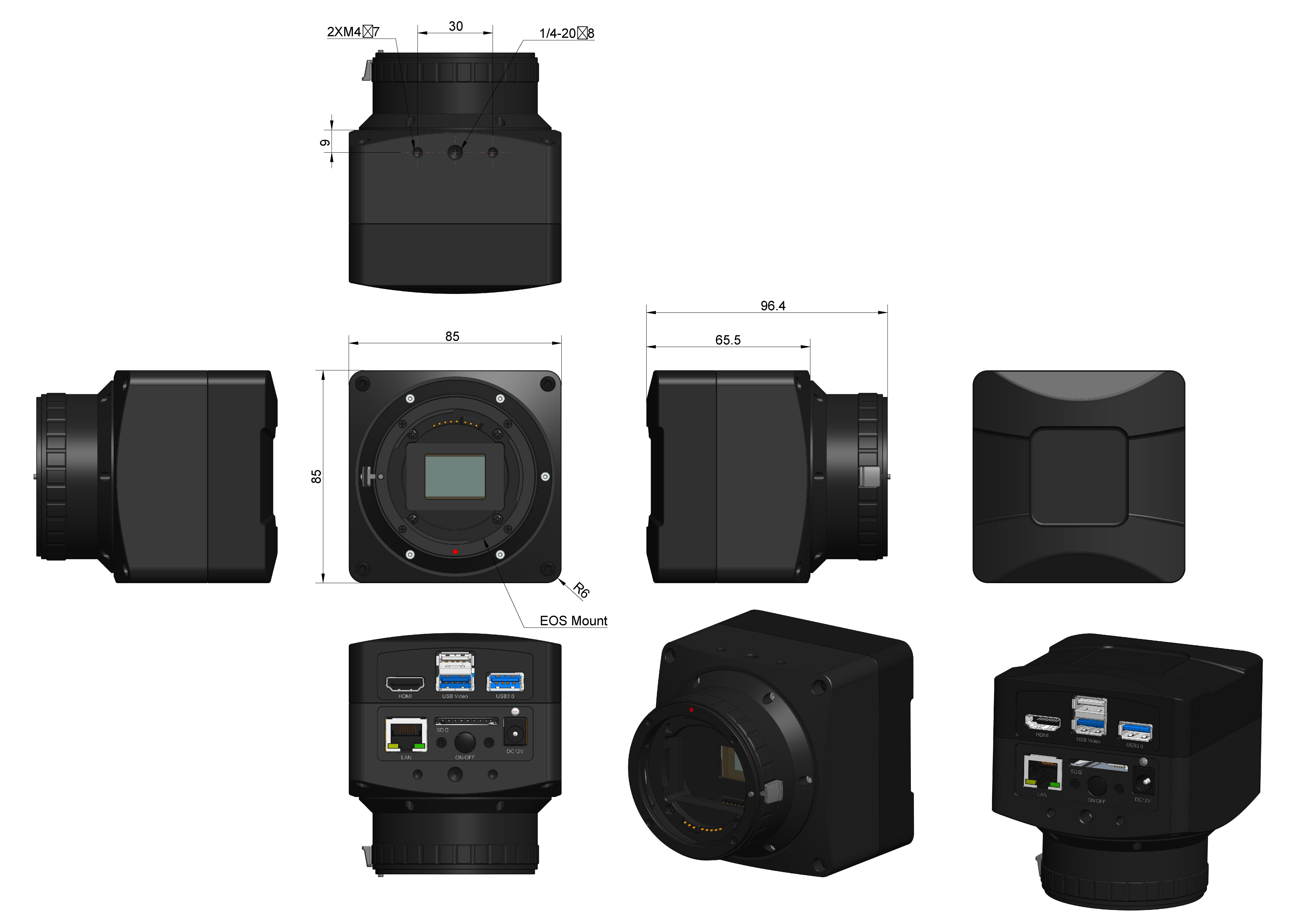

镜头适配后的整体尺寸示意
包含镜头适配模块的整体尺寸示意
安装前请依据尺寸图确认支架孔位与接口方向；尺寸图为示意，最终以实物为准。
深度介绍
X8FCAM4K22MPA_EFL系列代表图谱光电AI高端成像平台的最新技术成果，专为顶级医疗诊断、精密工业检测与前沿科研应用设计。该系列采用Sony IMX571背照式CMOS传感器，提供22MP超高分辨率成像能力，传感器尺寸达1.7英寸，确保卓越的感光性能与动态范围。相机搭载10bit ISP处理器，实现专业级色彩还原与图像优化。通过佳能EF卡口设计，系统可完美适配各类专业镜头，支持电子光圈控制、自动对焦与实时景深合成。多接口同步输出设计支持HDMI 2.0、USB3.0、千兆以太网及Wi-Fi连接，配合内置XCamView智能软件，提供完整的图像采集、处理、测量与分析解决方案，特别适用于眼科诊断、口腔医疗、超高清显微成像等高要求应用场景。
主要功能
- 22MP超高分辨率成像，Sony IMX571大靶面传感器，像素尺寸3.76μm，成像品质卓越
- 10bit ISP图像处理器，提供专业级3D降噪、锐化与ROI白平衡功能
- 佳能EF卡口电子控制系统，实现镜头光圈调节、自动/手动对焦切换
- 实时景深合成与自动景深合成双模式，解决大景深成像难题
- 支持RAW格式图像捕获，满足专业后期处理需求
- 语音控制模块支持，可通过语音指令控制拍照、录像等操作
- 网络图像自动上传功能，实现远程数据采集与管理
- 内置自动寻边与测量算法，提供精准的图像分析能力
核心优势
- 顶级22MP分辨率配合1.7英寸大靶面，成像质量行业领先
- 10bit色深处理，色彩还原度与细节层次远超8bit系统
- 多接口并发输出，4K HDMI实时预览同时USB/网络数据传输
- 完整的镜头生态支持，兼容18款以上佳能原厂镜头
- 智能化程度高，语音控制、自动对焦、景深合成一体化
- 工业级稳定性设计，-10°C至50°C宽温工作范围
- 中英文双语界面，13种语言支持，全球化应用无障碍
